2018 FIAT FIORINO Knjižica za upotrebu i održavanje (in Serbian)

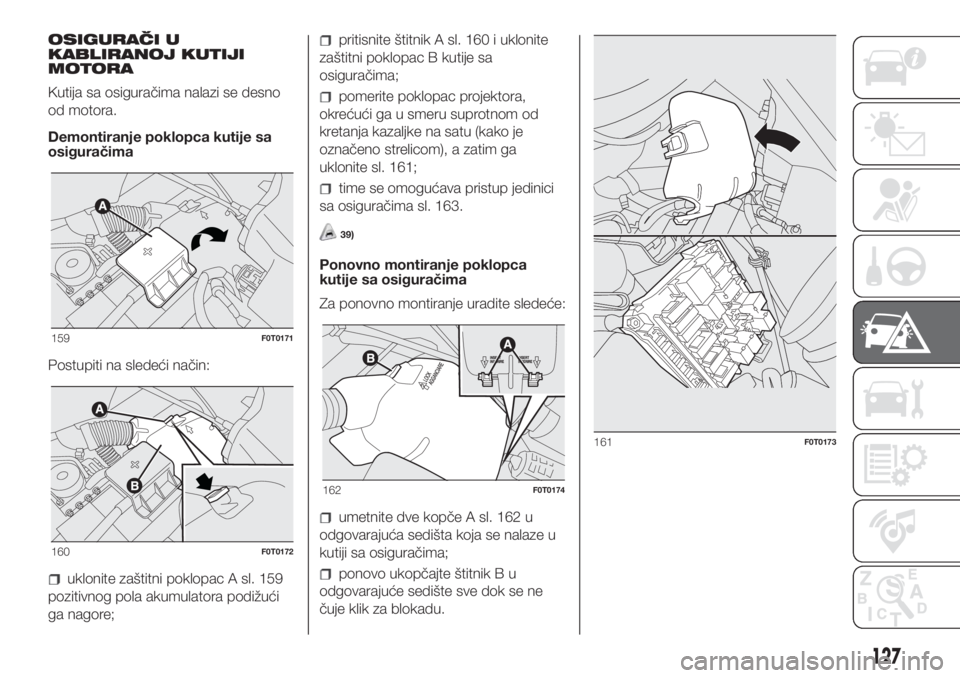

OSIGURAČI U
KABLIRANOJ KUTIJI
MOTORA
Kutija sa osiguračima nalazi se desno
od motora.
Demontiranje poklopca kutije sa
osiguračima
Postupiti na sledeći način:
uklonite zaštitni poklopac A sl. 159
pozitivnog pola akumulatora podižući
ga nagore;
pritisnite štitnik A sl. 160 i uklonite
zaštitni poklopac B kutije sa
osiguračima;
pomerite poklopac projektora,
okrećući ga u smeru suprotnom od
kretanja kazaljke na satu (kako je
označeno strelicom), a zatim ga
uklonite sl. 161;
time se omogućava pristup jedinici
sa osiguračima sl. 163.
39)
Ponovno montiranje poklopca
kutije sa osiguračima
Za ponovno montiranje uradite sledeće:
umetnite dve kopče A sl. 162 u
odgovarajuća sedišta koja se nalaze u
kutiji sa osiguračima;
ponovo ukopčajte štitnik B u
odgovarajuće sedište sve dok se ne
čuje klik za blokadu.
159F0T0171
160F0T0172
162F0T0174
161F0T0173
127

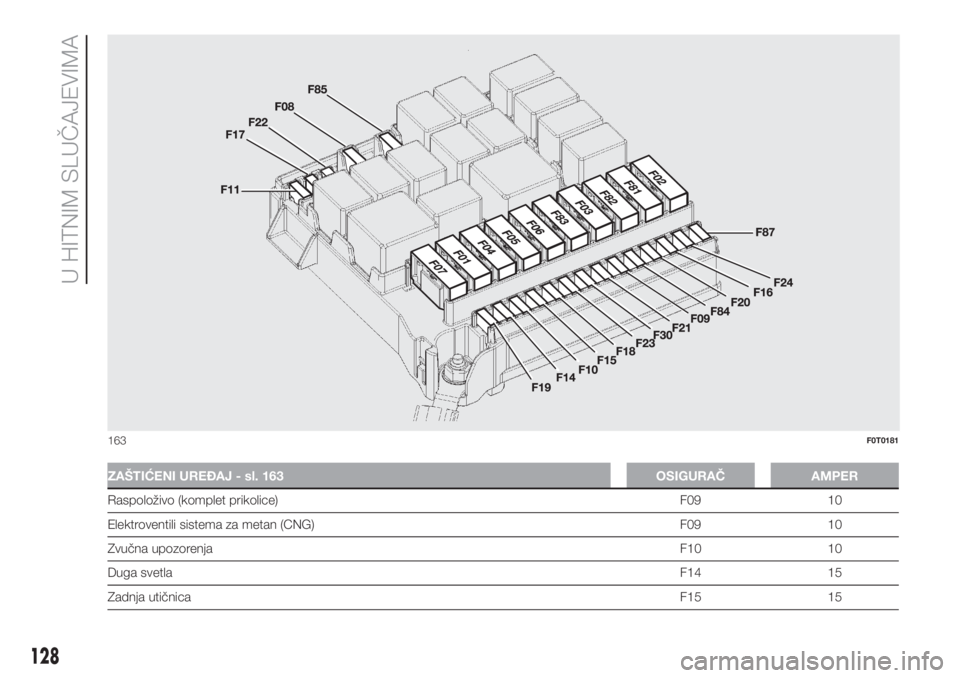

ZAŠTIĆENI UREĐAJ - sl. 163 OSIGURAČ AMPER
Raspoloživo (komplet prikolice) F09 10
Elektroventili sistema za metan (CNG) F09 10
Zvučna upozorenjaF10 10
Duga svetlaF14 15
Zadnja utičnicaF15 15
163F0T0181
128
U HITNIM SLUČAJEVIMA

ZAŠTIĆENI UREĐAJ - sl. 163 OSIGURAČ AMPER
Upravljačka jedinica za kontrolu menjača COMFORT-MATIC i ručica za izbor stepena
prenosa (napajanje + ključ)F16 7,5
Kompresor klimeF19 7,5
Toplotni grejač/uređaj za odmrzavanje ogledala F20 30
Pumpa za gorivoF21 15
Svetla za magluF08 15
Napajanje (+ akumulator) pumpe COMFORT-MATIC F82 30
Upravljačka jedinica za kontrolu menjača COMFORT-MATIC (napajanje + akumulator) F84 15
Upaljač/električna utičnica kabine/grejana sedišta/USB APO F85 30
Senzor napunjenosti akumulatora IBS za sistem Start&Stop (verzije 1.3 Multijet Euro 6 sa
Start&Stop)F87 5
129

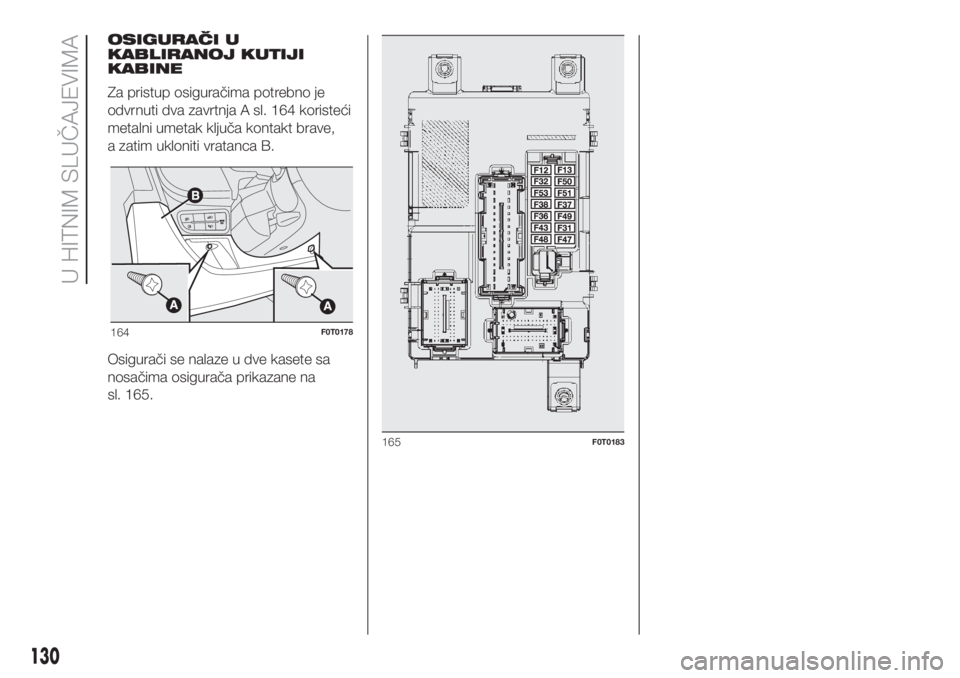

OSIGURAČI U
KABLIRANOJ KUTIJI
KABINE
Za pristup osiguračima potrebno je
odvrnuti dva zavrtnja A sl. 164 koristeći
metalni umetak ključa kontakt brave,
a zatim ukloniti vratanca B.
Osigurači se nalaze u dve kasete sa
nosačima osigurača prikazane na
sl. 165.
164F0T0178
165F0T0183
130
U HITNIM SLUČAJEVIMA

ZAŠTIĆENI UREĐAJ - sl. 165 OSIGURAČ AMPER
Oborena svetla (strana suvozača)
F12(*)7,5
Oborena svetla (strana vozača)/korektor usmerenosti svetala F13
7,5 / 5
(*)
INT/A bobine releja SCMF31 5
Tempirano untrašnje osvetljenje
F32
(*)7,5
Veza za radio/jednicu sistema
Bluetooth®/veza zaBlue&Me™/utičnica za dijagnostički
sistem EOBD/jedinicu težinskog alarma/jedinica sirene alarmaF36 10
Veza za instrument tablu/komandu za stop svetla (NA) F37 5
Pokretači brava na vratima/prtljažniku
(*)F38 20
Dvosmerna pumpa vetrobrana/brisača zadnjeg stakla F43 15
Podizač prednjeg stakla (sa strane vozača)
(*)F47 20
Prednji podizač stakla (strana putnika)
(*)F48 20
Osvetljenje komandi/jedinica senzora za parkiranje/komanda spoljnih električnih ogledala/
jedinica težinskih alarmaF49 5
INT veza za radio/jedinicu sistema
Bluetooth®/veza zaBlue&Me™/pomeranje spoljnih
električnih ogledala/prekidača trenja
Komanda stop svetala (NC)F51 7,5
VEZA ZA KONTROLNU TABLU F53 5
Uređaji za odmrzavanje spoljnih ogledala F41 7,5
DostupanF45 -
DostupanF46 -
DostupanF90 -
DostupanF91 -
DostupanF92 -
DostupanF93 -
(*)Za verzije/tržišta, gde je predviđeno
131

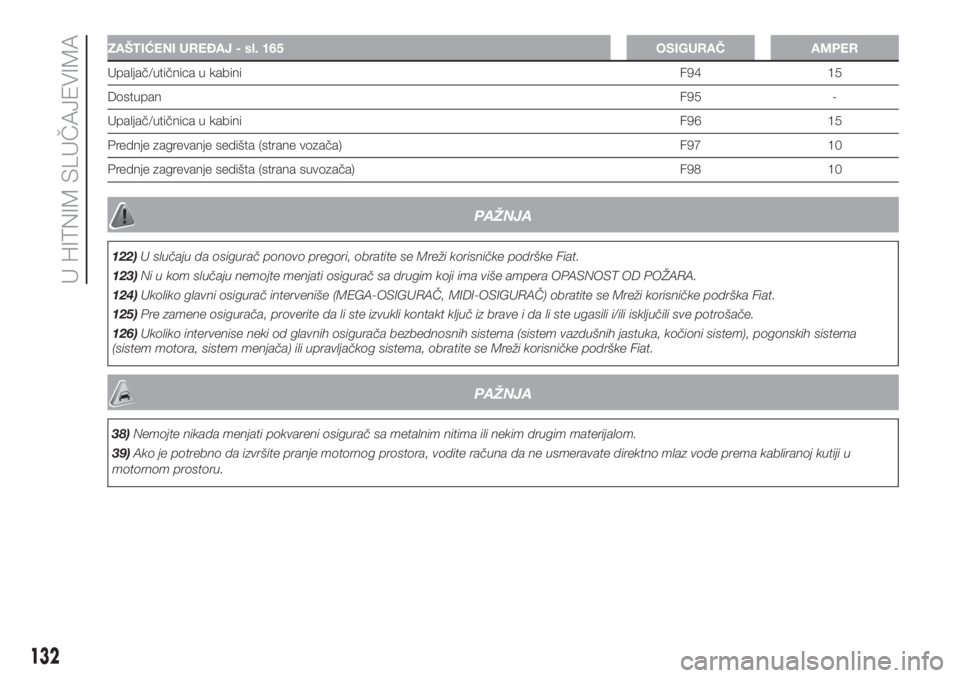

ZAŠTIĆENI UREĐAJ - sl. 165 OSIGURAČ AMPER
Upaljač/utičnica u kabiniF94 15
DostupanF95 -
Upaljač/utičnica u kabiniF96 15
Prednje zagrevanje sedišta (strane vozača) F97 10
Prednje zagrevanje sedišta (strana suvozača) F98 10
PAŽNJA
122)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
123)Ni u kom slučaju nemojte menjati osigurač sa drugim koji ima više ampera OPASNOST OD POŽARA.
124)Ukoliko glavni osigurač interveniše (MEGA-OSIGURAČ, MIDI-OSIGURAČ) obratite se Mreži korisničke podrška Fiat.
125)Pre zamene osigurača, proverite da li ste izvukli kontakt ključ iz brave i da li ste ugasili i/ili isključili sve potrošače.
126)Ukoliko intervenise neki od glavnih osigurača bezbednosnih sistema (sistem vazdušnih jastuka, kočioni sistem), pogonskih sistema
(sistem motora, sistem menjača) ili upravljačkog sistema, obratite se Mreži korisničke podrške Fiat.
PAŽNJA
38)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
39)Ako je potrebno da izvršite pranje motornog prostora, vodite računa da ne usmeravate direktno mlaz vode prema kabliranoj kutiji u
motornom prostoru.
132
U HITNIM SLUČAJEVIMA

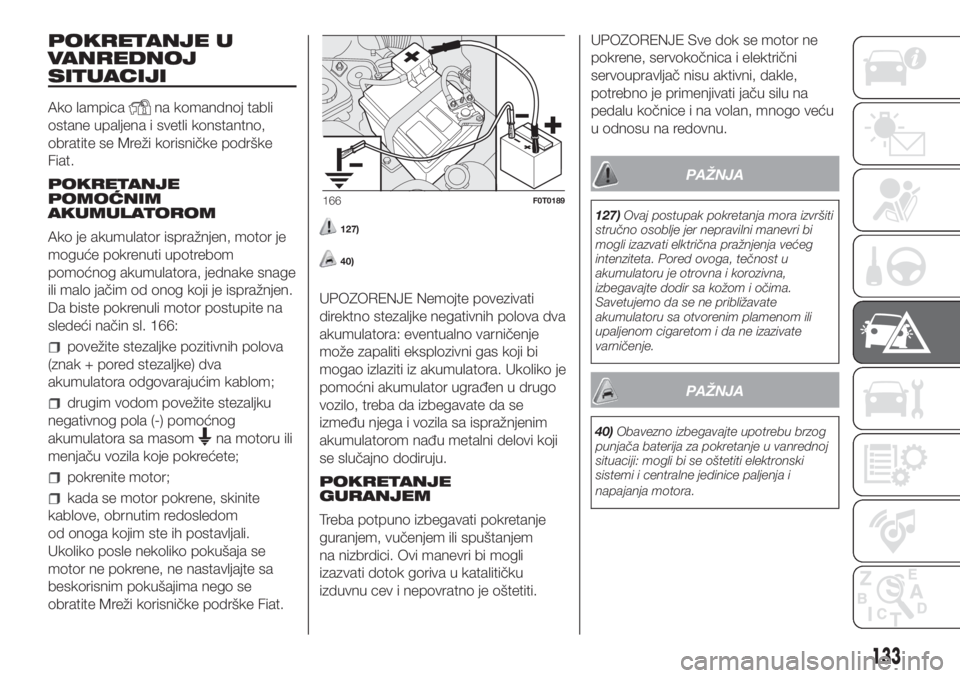

POKRETANJE U
VANREDNOJ
SITUACIJI
Ako lampicana komandnoj tabli
ostane upaljena i svetli konstantno,
obratite se Mreži korisničke podrške
Fiat.
POKRETANJE
POMOĆNIM
AKUMULATOROM
Ako je akumulator ispražnjen, motor je
moguće pokrenuti upotrebom
pomoćnog akumulatora, jednake snage
ili malo jačim od onog koji je ispražnjen.
Da biste pokrenuli motor postupite na
sledeći način sl. 166:
povežite stezaljke pozitivnih polova
(znak + pored stezaljke) dva
akumulatora odgovarajućim kablom;
drugim vodom povežite stezaljku
negativnog pola (-) pomoćnog
akumulatora sa masom
na motoru ili
menjaču vozila koje pokrećete;
pokrenite motor;
kada se motor pokrene, skinite
kablove, obrnutim redosledom
od onoga kojim ste ih postavljali.
Ukoliko posle nekoliko pokušaja se
motor ne pokrene, ne nastavljajte sa
beskorisnim pokušajima nego se
obratite Mreži korisničke podrške Fiat.
127)
40)
UPOZORENJE Nemojte povezivati
direktno stezaljke negativnih polova dva
akumulatora: eventualno varničenje
može zapaliti eksplozivni gas koji bi
mogao izlaziti iz akumulatora. Ukoliko je
pomoćni akumulator ugrađen u drugo
vozilo, treba da izbegavate da se
između njega i vozila sa ispražnjenim
akumulatorom nađu metalni delovi koji
se slučajno dodiruju.
POKRETANJE
GURANJEM
Treba potpuno izbegavati pokretanje
guranjem, vučenjem ili spuštanjem
na nizbrdici. Ovi manevri bi mogli
izazvati dotok goriva u katalitičku
izduvnu cev i nepovratno je oštetiti.UPOZORENJE Sve dok se motor ne
pokrene, servokočnica i električni
servoupravljač nisu aktivni, dakle,
potrebno je primenjivati jaču silu na
pedalu kočnice i na volan, mnogo veću
u odnosu na redovnu.
PAŽNJA
127)Ovaj postupak pokretanja mora izvršiti
stručno osoblje jer nepravilni manevri bi
mogli izazvati elktrična pražnjenja većeg
intenziteta. Pored ovoga, tečnost u
akumulatoru je otrovna i korozivna,
izbegavajte dodir sa kožom i očima.
Savetujemo da se ne približavate
akumulatoru sa otvorenim plamenom ili
upaljenom cigaretom i da ne izazivate
varničenje.
PAŽNJA
40)Obavezno izbegavajte upotrebu brzog
punjača baterija za pokretanje u vanrednoj
situaciji: mogli bi se oštetiti elektronski
sistemi i centralne jedinice paljenja i
napajanja motora.
166F0T0189
133

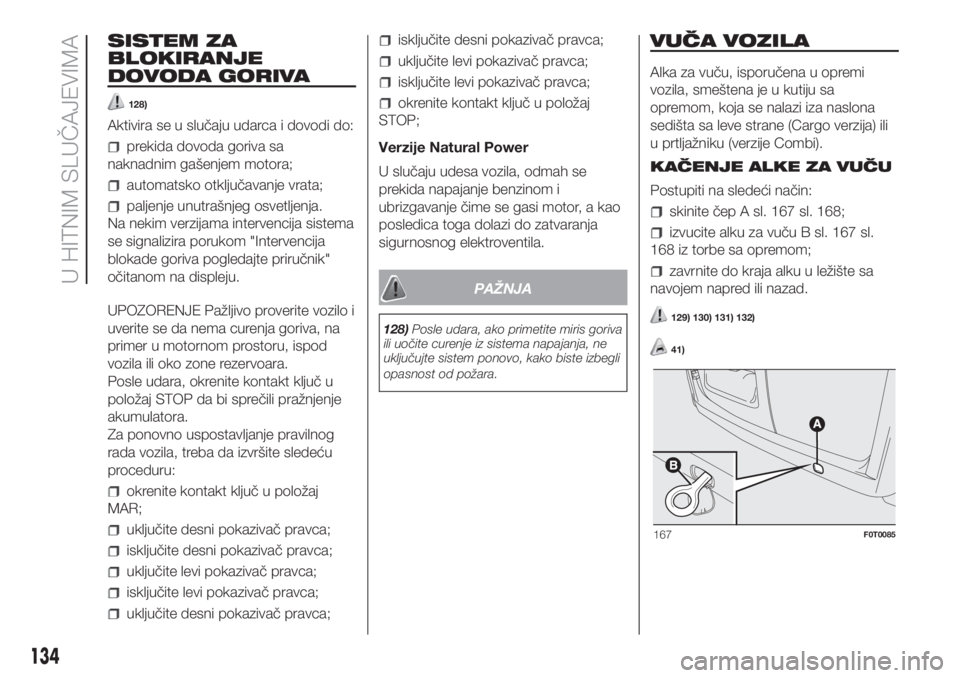

SISTEM ZA
BLOKIRANJE
DOVODA GORIVA
128)
Aktivira se u slučaju udarca i dovodi do:
prekida dovoda goriva sa
naknadnim gašenjem motora;
automatsko otključavanje vrata;
paljenje unutrašnjeg osvetljenja.
Na nekim verzijama intervencija sistema
se signalizira porukom "Intervencija
blokade goriva pogledajte priručnik"
očitanom na displeju.
UPOZORENJE Pažljivo proverite vozilo i
uverite se da nema curenja goriva, na
primer u motornom prostoru, ispod
vozila ili oko zone rezervoara.
Posle udara, okrenite kontakt ključ u
položaj STOP da bi sprečili pražnjenje
akumulatora.
Za ponovno uspostavljanje pravilnog
rada vozila, treba da izvršite sledeću
proceduru:
okrenite kontakt ključ u položaj
MAR;
uključite desni pokazivač pravca;
isključite desni pokazivač pravca;
uključite levi pokazivač pravca;
isključite levi pokazivač pravca;
uključite desni pokazivač pravca;
isključite desni pokazivač pravca;
uključite levi pokazivač pravca;
isključite levi pokazivač pravca;
okrenite kontakt ključ u položaj
STOP;
Verzije Natural Power
U slučaju udesa vozila, odmah se
prekida napajanje benzinom i
ubrizgavanje čime se gasi motor, a kao
posledica toga dolazi do zatvaranja
sigurnosnog elektroventila.
PAŽNJA
128)Posle udara, ako primetite miris goriva
ili uočite curenje iz sistema napajanja, ne
uključujte sistem ponovo, kako biste izbegli
opasnost od požara.
VUČA VOZILA
Alka za vuču, isporučena u opremi
vozila, smeštena je u kutiju sa
opremom, koja se nalazi iza naslona
sedišta sa leve strane (Cargo verzija) ili
u prtljažniku (verzije Combi).
KAČENJE ALKE ZA VUČU
Postupiti na sledeći način:
skinite čep A sl. 167 sl. 168;
izvucite alku za vuču B sl. 167 sl.
168 iz torbe sa opremom;
zavrnite do kraja alku u ležište sa
navojem napred ili nazad.
129) 130) 131) 132)
41)
167F0T0085
134
