2018 FIAT FIORINO Knjižica za upotrebu i održavanje (in Serbian)

INSTRUMENT TABLA.
.
Verzije sa digitalnim displejem
Lampice
inalaze se samo kod verzija na dizel.
A. Brzinomer (pokazivač brzine) – B. Pokazivač nivoa goriva sa lampicom za rezervu – C. Pokazivač temperature rashladne tečnosti motora sa
lampicom maksimalne temperature – D. Obrtomer – E. Digitalni displej
70F0T0807
39

Verzije sa digitalnim displejem
Lampice
inalaze se samo kod verzija na dizel.
A. Brzinomer (pokazivač brzine) – B. Pokazivač nivoa goriva sa lampicom za rezervu – C. Pokazivač temperature rashladne tečnosti motora sa
lampicom maksimalne temperature – D. Obrtomer – E. Digitalni displej
71F0T0808
40
UPOZNAVANJE SA INSTRUMENT TABLOM

Verzije sa multifunkcionalnim displejom
Lampice
inalaze se samo kod verzija na dizel.
A. Brzinomer (pokazivač brzine) – B. Pokazivač nivoa goriva sa lampicom za rezervu – C. Pokazivač temperature rashladne tečnosti motora sa
lampicom maksimalne temperature – D. Obrtomer – E. Multifunkcionalni displej
72F0T0809
41

Verzije sa multifunkcionalnim displejom
Lampice
inalaze se samo kod verzija na dizel.
A. Brzinomer (pokazivač brzine) – B. Pokazivač nivoa goriva sa lampicom za rezervu – C. Pokazivač temperature rashladne tečnosti motora sa
lampicom maksimalne temperature – D. Obrtomer – E. Multifunkcionalni displej
73F0T0810
42
UPOZNAVANJE SA INSTRUMENT TABLOM

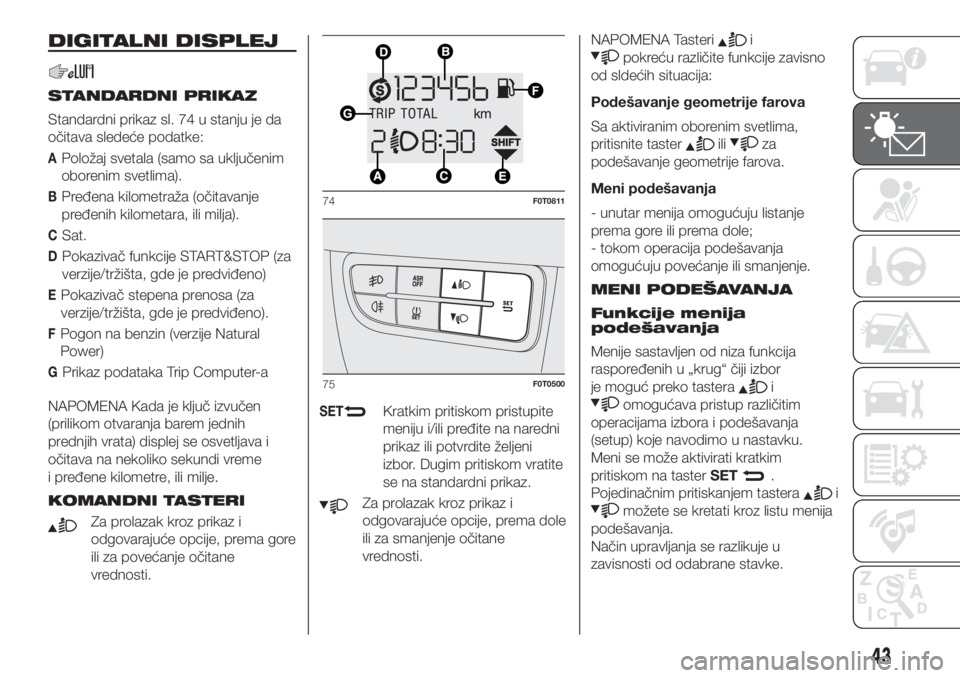

DIGITALNI DISPLEJ
STANDARDNI PRIKAZ
Standardni prikaz sl. 74 u stanju je da
očitava sledeće podatke:
APoložaj svetala (samo sa uključenim
oborenim svetlima).
BPređena kilometraža (očitavanje
pređenih kilometara, ili milja).
CSat.
DPokazivač funkcije START&STOP (za
verzije/tržišta, gde je predviđeno)
EPokazivač stepena prenosa (za
verzije/tržišta, gde je predviđeno).
FPogon na benzin (verzije Natural
Power)
GPrikaz podataka Trip Computer-a
NAPOMENA Kada je ključ izvučen
(prilikom otvaranja barem jednih
prednjih vrata) displej se osvetljava i
očitava na nekoliko sekundi vreme
i pređene kilometre, ili milje.
KOMANDNI TASTERI
Za prolazak kroz prikaz i
odgovarajuće opcije, prema gore
ili za povećanje očitane
vrednosti.
SETKratkim pritiskom pristupite
meniju i/ili pređite na naredni
prikaz ili potvrdite željeni
izbor. Dugim pritiskom vratite
se na standardni prikaz.
Za prolazak kroz prikaz i
odgovarajuće opcije, prema dole
ili za smanjenje očitane
vrednosti.NAPOMENA Tasteri
i
pokreću različite funkcije zavisno
od sldećih situacija:
Podešavanje geometrije farova
Sa aktiviranim oborenim svetlima,
pritisnite taster
iliza
podešavanje geometrije farova.
Meni podešavanja
- unutar menija omogućuju listanje
prema gore ili prema dole;
- tokom operacija podešavanja
omogućuju povećanje ili smanjenje.
MENI PODEŠAVANJA
Funkcije menija
podešavanja
Menije sastavljen od niza funkcija
raspoređenih u „krug“ čiji izbor
je moguć preko tastera
i
omogućava pristup različitim
operacijama izbora i podešavanja
(setup) koje navodimo u nastavku.
Meni se može aktivirati kratkim
pritiskom na tasterSET
.
Pojedinačnim pritiskanjem tastera
i
možete se kretati kroz listu menija
podešavanja.
Način upravljanja se razlikuje u
zavisnosti od odabrane stavke.
74F0T0811
75F0T0500
43

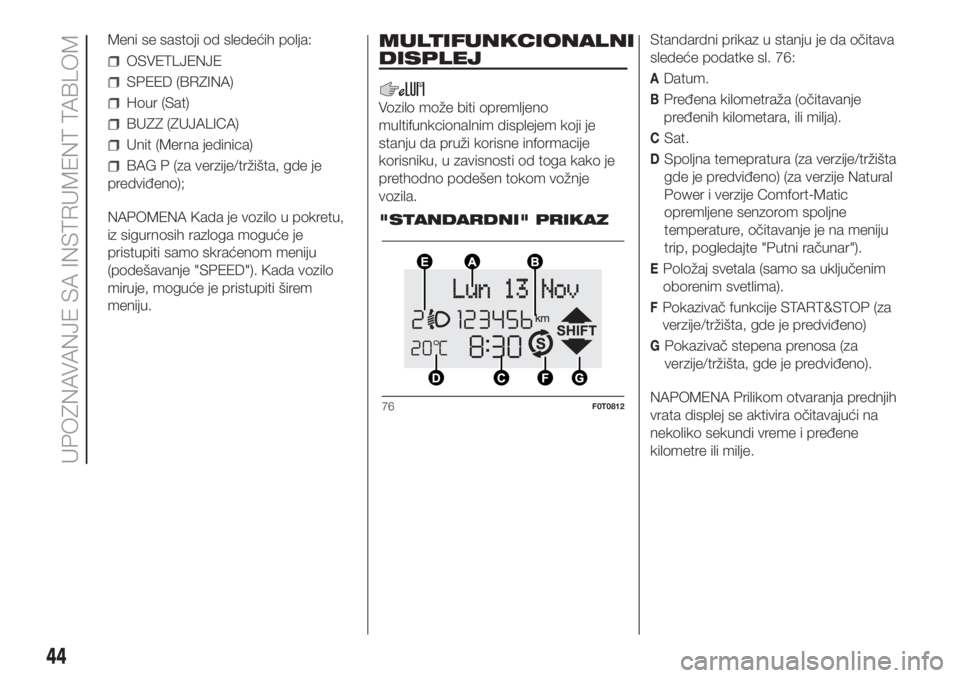

Meni se sastoji od sledećih polja:
OSVETLJENJE
SPEED (BRZINA)
Hour (Sat)
BUZZ (ZUJALICA)
Unit (Merna jedinica)
BAG P (za verzije/tržišta, gde je
predviđeno);
NAPOMENA Kada je vozilo u pokretu,
iz sigurnosih razloga moguće je
pristupiti samo skraćenom meniju
(podešavanje "SPEED"). Kada vozilo
miruje, moguće je pristupiti širem
meniju.
MULTIFUNKCIONALNI
DISPLEJ
Vozilo može biti opremljeno
multifunkcionalnim displejem koji je
stanju da pruži korisne informacije
korisniku, u zavisnosti od toga kako je
prethodno podešen tokom vožnje
vozila.
"STANDARDNI" PRIKAZStandardni prikaz u stanju je da očitava
sledeće podatke sl. 76:
ADatum.
BPređena kilometraža (očitavanje
pređenih kilometara, ili milja).
CSat.
DSpoljna temepratura (za verzije/tržišta
gde je predviđeno) (za verzije Natural
Power i verzije Comfort-Matic
opremljene senzorom spoljne
temperature, očitavanje je na meniju
trip, pogledajte "Putni računar").
EPoložaj svetala (samo sa uključenim
oborenim svetlima).
FPokazivač funkcije START&STOP (za
verzije/tržišta, gde je predviđeno)
GPokazivač stepena prenosa (za
verzije/tržišta, gde je predviđeno).
NAPOMENA Prilikom otvaranja prednjih
vrata displej se aktivira očitavajući na
nekoliko sekundi vreme i pređene
kilometre ili milje.
76F0T0812
44
UPOZNAVANJE SA INSTRUMENT TABLOM

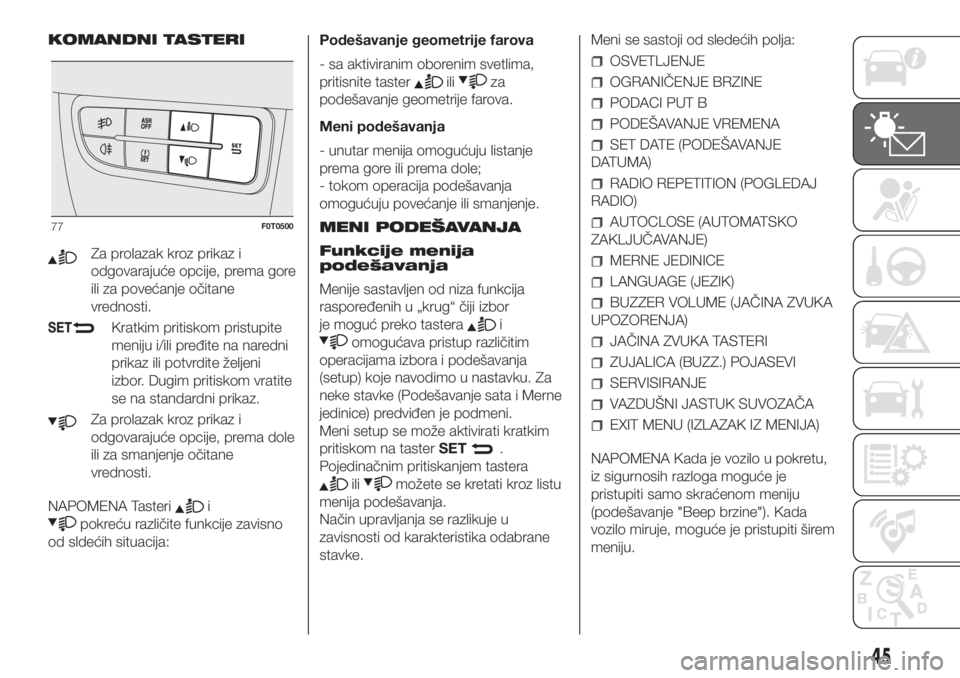

KOMANDNI TASTERI
Za prolazak kroz prikaz i
odgovarajuće opcije, prema gore
ili za povećanje očitane
vrednosti.
SETKratkim pritiskom pristupite
meniju i/ili pređite na naredni
prikaz ili potvrdite željeni
izbor. Dugim pritiskom vratite
se na standardni prikaz.
Za prolazak kroz prikaz i
odgovarajuće opcije, prema dole
ili za smanjenje očitane
vrednosti.
NAPOMENA Tasteri
i
pokreću različite funkcije zavisno
od sldećih situacija:Podešavanje geometrije farova
- sa aktiviranim oborenim svetlima,
pritisnite taster
iliza
podešavanje geometrije farova.
Meni podešavanja
- unutar menija omogućuju listanje
prema gore ili prema dole;
- tokom operacija podešavanja
omogućuju povećanje ili smanjenje.
MENI PODEŠAVANJA
Funkcije menija
podešavanja
Menije sastavljen od niza funkcija
raspoređenih u „krug“ čiji izbor
je moguć preko tastera
i
omogućava pristup različitim
operacijama izbora i podešavanja
(setup) koje navodimo u nastavku. Za
neke stavke (Podešavanje sata i Merne
jedinice) predviđen je podmeni.
Meni setup se može aktivirati kratkim
pritiskom na tasterSET
.
Pojedinačnim pritiskanjem tastera
ilimožete se kretati kroz listu
menija podešavanja.
Način upravljanja se razlikuje u
zavisnosti od karakteristika odabrane
stavke.Meni se sastoji od sledećih polja:
OSVETLJENJE
OGRANIČENJE BRZINE
PODACI PUT B
PODEŠAVANJE VREMENA
SET DATE (PODEŠAVANJE
DATUMA)
RADIO REPETITION (POGLEDAJ
RADIO)
AUTOCLOSE (AUTOMATSKO
ZAKLJUČAVANJE)
MERNE JEDINICE
LANGUAGE (JEZIK)
BUZZER VOLUME (JAČINA ZVUKA
UPOZORENJA)
JAČINA ZVUKA TASTERI
ZUJALICA (BUZZ.) POJASEVI
SERVISIRANJE
VAZDUŠNI JASTUK SUVOZAČA
EXIT MENU (IZLAZAK IZ MENIJA)
NAPOMENA Kada je vozilo u pokretu,
iz sigurnosih razloga moguće je
pristupiti samo skraćenom meniju
(podešavanje "Beep brzine"). Kada
vozilo miruje, moguće je pristupiti širem
meniju.
77F0T0500
45

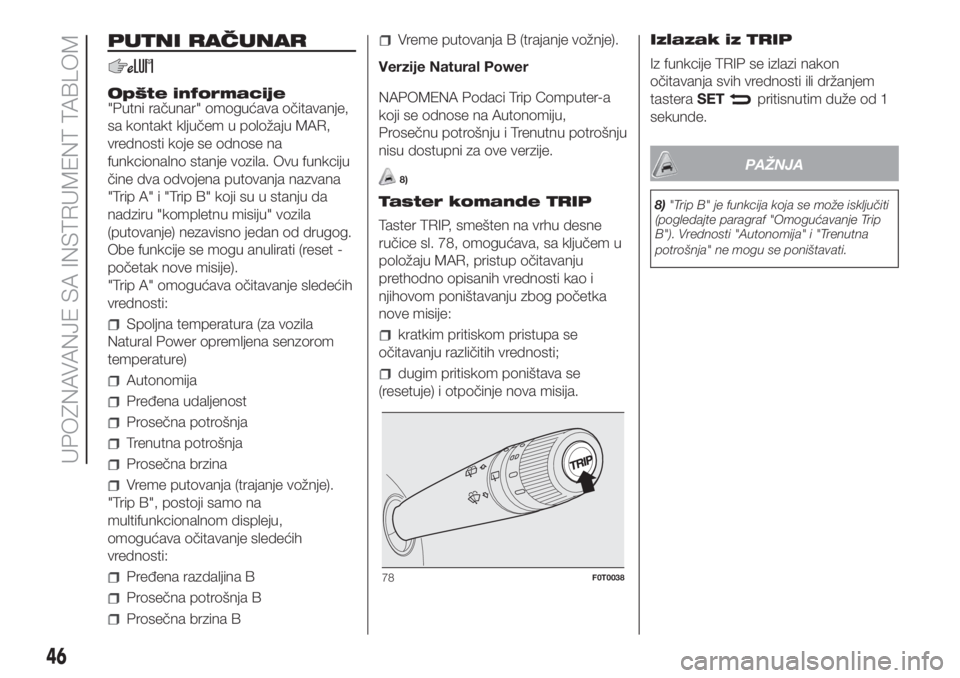

PUTNI RAČUNAR
Opšte informacije
"Putni računar" omogućava očitavanje,
sa kontakt ključem u položaju MAR,
vrednosti koje se odnose na
funkcionalno stanje vozila. Ovu funkciju
čine dva odvojena putovanja nazvana
"Trip A" i "Trip B" koji su u stanju da
nadziru "kompletnu misiju" vozila
(putovanje) nezavisno jedan od drugog.
Obe funkcije se mogu anulirati (reset -
početak nove misije).
"Trip A" omogućava očitavanje sledećih
vrednosti:
Spoljna temperatura (za vozila
Natural Power opremljena senzorom
temperature)
Autonomija
Pređena udaljenost
Prosečna potrošnja
Trenutna potrošnja
Prosečna brzina
Vreme putovanja (trajanje vožnje).
"Trip B", postoji samo na
multifunkcionalnom displeju,
omogućava očitavanje sledećih
vrednosti:
Pređena razdaljina B
Prosečna potrošnja B
Prosečna brzina B
Vreme putovanja B (trajanje vožnje).
Verzije Natural Power
NAPOMENA Podaci Trip Computer-a
koji se odnose na Autonomiju,
Prosečnu potrošnju i Trenutnu potrošnju
nisu dostupni za ove verzije.
8)
Taster komande TRIP
Taster TRIP, smešten na vrhu desne
ručice sl. 78, omogućava, sa ključem u
položaju MAR, pristup očitavanju
prethodno opisanih vrednosti kao i
njihovom poništavanju zbog početka
nove misije:
kratkim pritiskom pristupa se
očitavanju različitih vrednosti;
dugim pritiskom poništava se
(resetuje) i otpočinje nova misija.Izlazak iz TRIP
Iz funkcije TRIP se izlazi nakon
očitavanja svih vrednosti ili držanjem
tasteraSET
pritisnutim duže od 1
sekunde.
PAŽNJA
8)"Trip B" je funkcija koja se može isključiti
(pogledajte paragraf "Omogućavanje Trip
B"). Vrednosti "Autonomija" i "Trenutna
potrošnja" ne mogu se poništavati.
78F0T0038
46
