2018 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

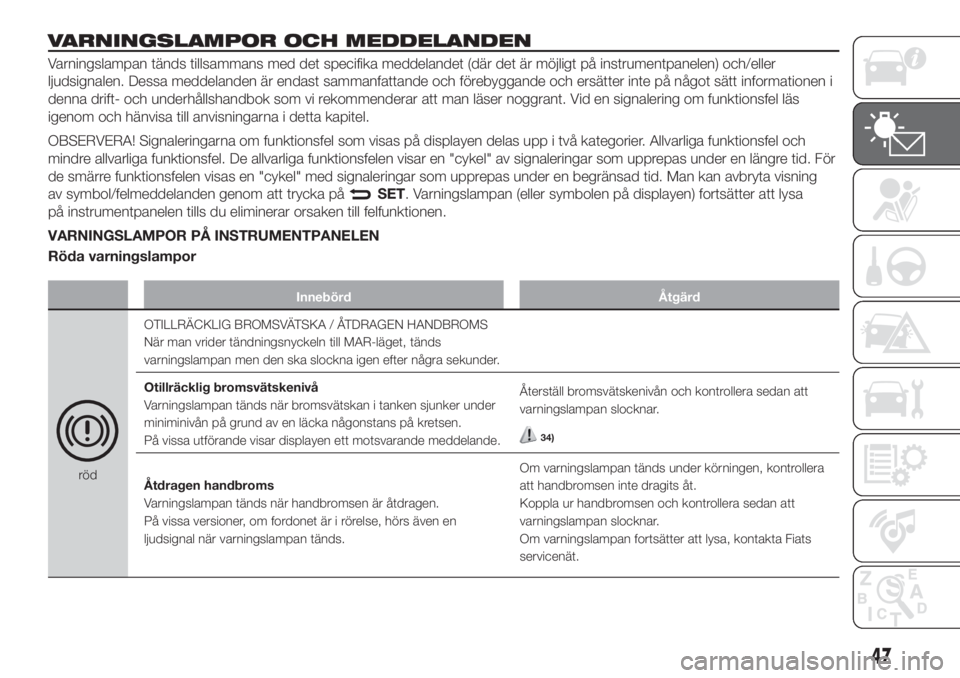

VARNINGSLAMPOR OCH MEDDELANDEN
Varningslampan tänds tillsammans med det specifika meddelandet (där det är möjligt på instrumentpanelen) och/eller
ljudsignalen. Dessa meddelanden är endast sammanfattande och förebyggande och ersätter inte på något sätt informationen i
denna drift- och underhållshandbok som vi rekommenderar att man läser noggrant. Vid en signalering om funktionsfel läs
igenom och hänvisa till anvisningarna i detta kapitel.
OBSERVERA! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och
mindre allvarliga funktionsfel. De allvarliga funktionsfelen visar en "cykel" av signaleringar som upprepas under en längre tid. För
de smärre funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Man kan avbryta visning
av symbol/felmeddelanden genom att trycka på
SET. Varningslampan (eller symbolen på displayen) fortsätter att lysa
på instrumentpanelen tills du eliminerar orsaken till felfunktionen.
VARNINGSLAMPOR PÅ INSTRUMENTPANELEN
Röda varningslampor
Innebörd Åtgärd
rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN HANDBROMS
När man vrider tändningsnyckeln till MAR-läget, tänds
varningslampan men den ska slockna igen efter några sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken sjunker under
miniminivån på grund av en läcka någonstans på kretsen.
På vissa utförande visar displayen ett motsvarande meddelande.Återställ bromsvätskenivån och kontrollera sedan att
varningslampan slocknar.
34)
Åtdragen handbroms
Varningslampan tänds när handbromsen är åtdragen.
På vissa versioner, om fordonet är i rörelse, hörs även en
ljudsignal när varningslampan tänds.Om varningslampan tänds under körningen, kontrollera
att handbromsen inte dragits åt.
Koppla ur handbromsen och kontrollera sedan att
varningslampan slocknar.
Om varningslampan fortsätter att lysa, kontakta Fiats
servicenät.
47

Innebörd Åtgärd
röd
orange

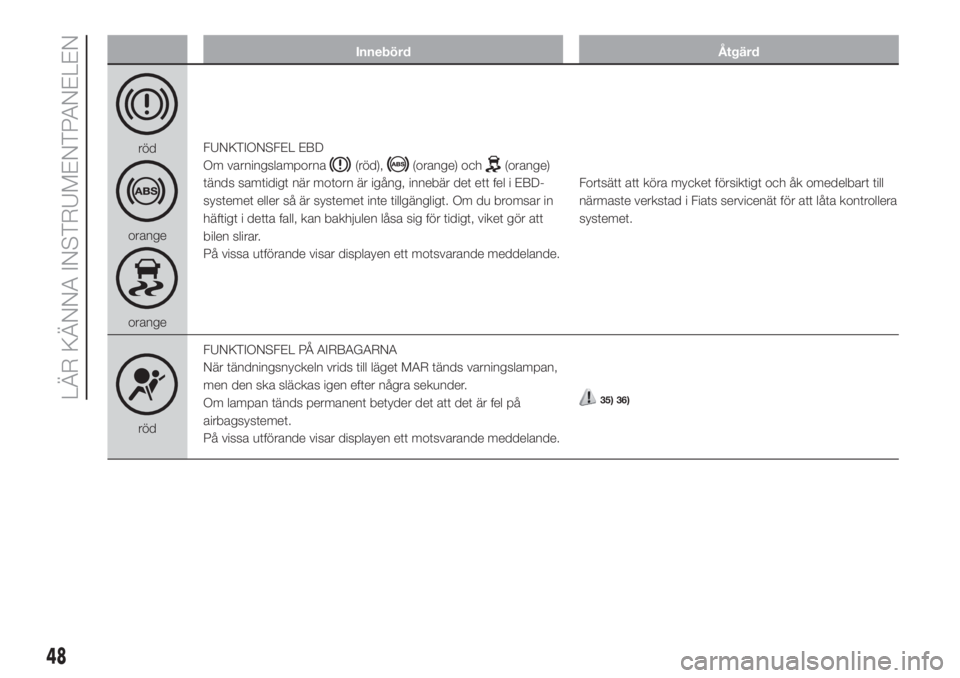

orangeFUNKTIONSFEL EBD
Om varningslamporna
(röd),(orange) och(orange)
tänds samtidigt när motorn är igång, innebär det ett fel i EBD-
systemet eller så är systemet inte tillgängligt. Om du bromsar in
häftigt i detta fall, kan bakhjulen låsa sig för tidigt, viket gör att
bilen slirar.
På vissa utförande visar displayen ett motsvarande meddelande.Fortsätt att köra mycket försiktigt och åk omedelbart till
närmaste verkstad i Fiats servicenät för att låta kontrollera
systemet.
rödFUNKTIONSFEL PÅ AIRBAGARNA
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen efter några sekunder.
Om lampan tänds permanent betyder det att det är fel på
airbagsystemet.
På vissa utförande visar displayen ett motsvarande meddelande.
35) 36)
48
LÄR KÄNNA INSTRUMENTPANELEN

Innebörd Åtgärd

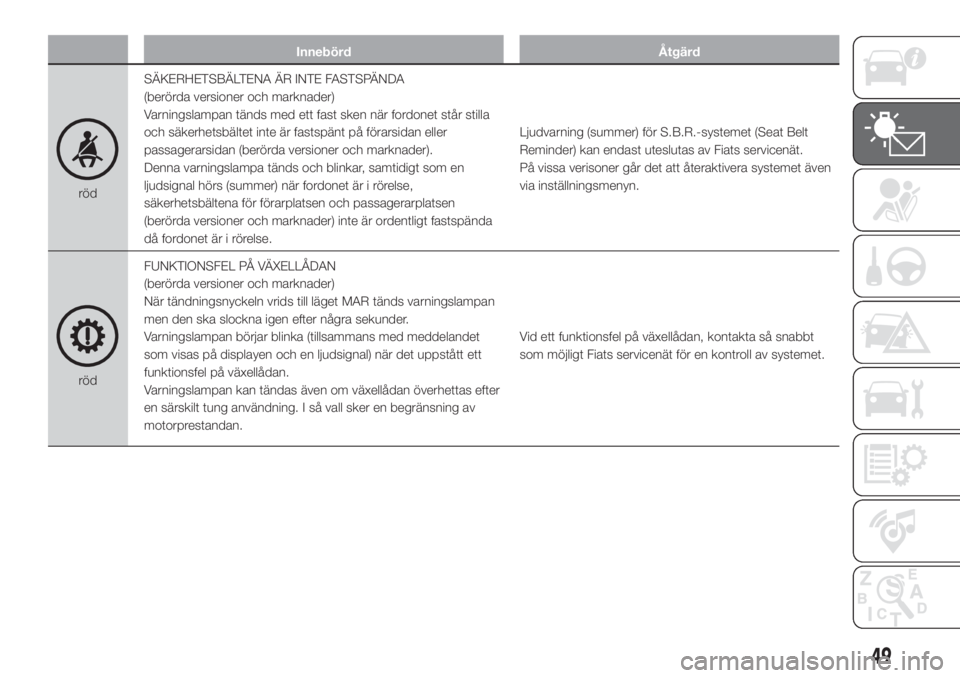

rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
(berörda versioner och marknader)
Varningslampan tänds med ett fast sken när fordonet står stilla
och säkerhetsbältet inte är fastspänt på förarsidan eller
passagerarsidan (berörda versioner och marknader).
Denna varningslampa tänds och blinkar, samtidigt som en
ljudsignal hörs (summer) när fordonet är i rörelse,
säkerhetsbältena för förarplatsen och passagerarplatsen
(berörda versioner och marknader) inte är ordentligt fastspända
då fordonet är i rörelse.Ljudvarning (summer) för S.B.R.-systemet (Seat Belt
Reminder) kan endast uteslutas av Fiats servicenät.
På vissa verisoner går det att återaktivera systemet även
via inställningsmenyn.
rödFUNKTIONSFEL PÅ VÄXELLÅDAN
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan
men den ska slockna igen efter några sekunder.
Varningslampan börjar blinka (tillsammans med meddelandet
som visas på displayen och en ljudsignal) när det uppstått ett
funktionsfel på växellådan.
Varningslampan kan tändas även om växellådan överhettas efter
en särskilt tung användning. I så vall sker en begränsning av
motorprestandan.Vid ett funktionsfel på växellådan, kontakta så snabbt
som möjligt Fiats servicenät för en kontroll av systemet.
49

Innebörd Åtgärd
röd

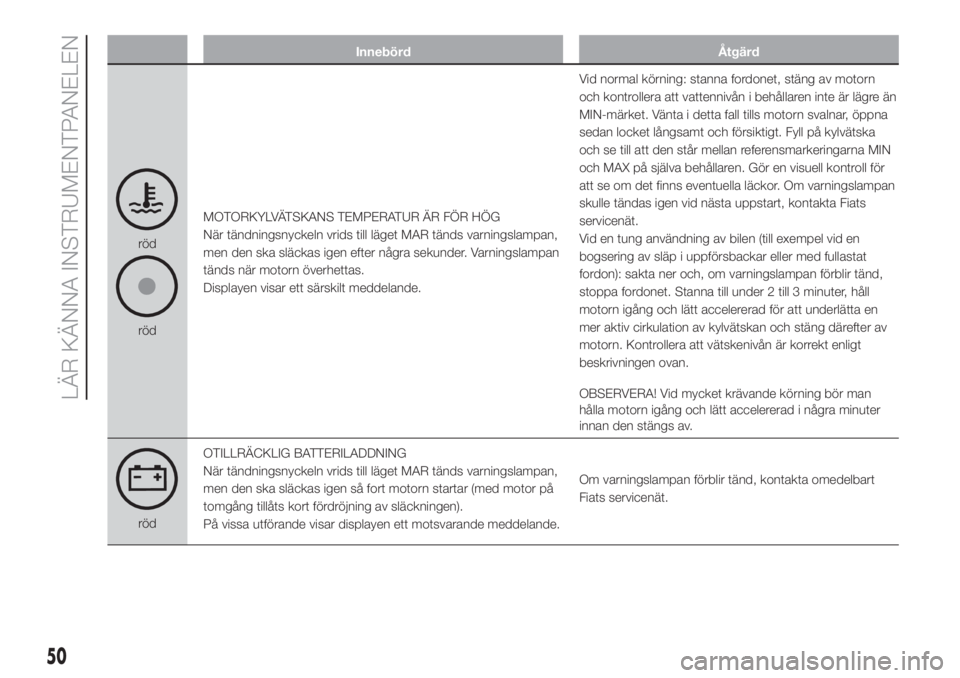

rödMOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen efter några sekunder. Varningslampan
tänds när motorn överhettas.
Displayen visar ett särskilt meddelande.Vid normal körning: stanna fordonet, stäng av motorn
och kontrollera att vattennivån i behållaren inte är lägre än
MIN-märket. Vänta i detta fall tills motorn svalnar, öppna
sedan locket långsamt och försiktigt. Fyll på kylvätska
och se till att den står mellan referensmarkeringarna MIN
och MAX på själva behållaren. Gör en visuell kontroll för
att se om det finns eventuella läckor. Om varningslampan
skulle tändas igen vid nästa uppstart, kontakta Fiats
servicenät.
Vid en tung användning av bilen (till exempel vid en
bogsering av släp i uppförsbackar eller med fullastat
fordon): sakta ner och, om varningslampan förblir tänd,
stoppa fordonet. Stanna till under 2 till 3 minuter, håll
motorn igång och lätt accelererad för att underlätta en
mer aktiv cirkulation av kylvätskan och stäng därefter av
motorn. Kontrollera att vätskenivån är korrekt enligt
beskrivningen ovan.
OBSERVERA! Vid mycket krävande körning bör man
hålla motorn igång och lätt accelererad i några minuter
innan den stängs av.
rödOTILLRÄCKLIG BATTERILADDNING
När tändningsnyckeln vrids till läget MAR tänds varningslampan,
men den ska släckas igen så fort motorn startar (med motor på
tomgång tillåts kort fördröjning av släckningen).
På vissa utförande visar displayen ett motsvarande meddelande.Om varningslampan förblir tänd, kontakta omedelbart
Fiats servicenät.
50
LÄR KÄNNA INSTRUMENTPANELEN

Innebörd Åtgärd

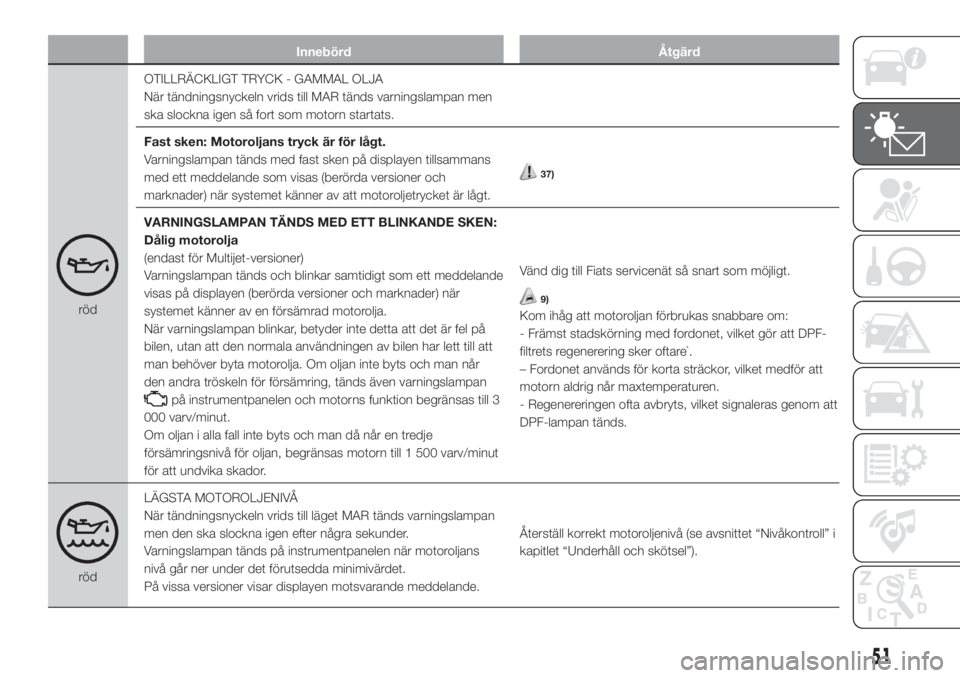

rödOTILLRÄCKLIGT TRYCK - GAMMAL OLJA
När tändningsnyckeln vrids till MAR tänds varningslampan men
ska slockna igen så fort som motorn startats.
Fast sken: Motoroljans tryck är för lågt.
Varningslampan tänds med fast sken på displayen tillsammans
med ett meddelande som visas (berörda versioner och
marknader) när systemet känner av att motoroljetrycket är lågt.
37)
VARNINGSLAMPAN TÄNDS MED ETT BLINKANDE SKEN:
Dålig motorolja
(endast för Multijet-versioner)
Varningslampan tänds och blinkar samtidigt som ett meddelande
visas på displayen (berörda versioner och marknader) när
systemet känner av en försämrad motorolja.
När varningslampan blinkar, betyder inte detta att det är fel på
bilen, utan att den normala användningen av bilen har lett till att
man behöver byta motorolja. Om oljan inte byts och man når
den andra tröskeln för försämring, tänds även varningslampan
på instrumentpanelen och motorns funktion begränsas till 3
000 varv/minut.
Om oljan i alla fall inte byts och man då når en tredje
försämringsnivå för oljan, begränsas motorn till 1 500 varv/minut
för att undvika skador.Vänd dig till Fiats servicenät så snart som möjligt.
9)
Kom ihåg att motoroljan förbrukas snabbare om:
- Främst stadskörning med fordonet, vilket gör att DPF-
filtrets regenerering sker oftare`.
– Fordonet används för korta sträckor, vilket medför att
motorn aldrig når maxtemperaturen.
- Regenereringen ofta avbryts, vilket signaleras genom att
DPF-lampan tänds.
rödLÄGSTA MOTOROLJENIVÅ
När tändningsnyckeln vrids till läget MAR tänds varningslampan
men den ska slockna igen efter några sekunder.
Varningslampan tänds på instrumentpanelen när motoroljans
nivå går ner under det förutsedda minimivärdet.
På vissa versioner visar displayen motsvarande meddelande.Återställ korrekt motoroljenivå (se avsnittet “Nivåkontroll” i
kapitlet “Underhåll och skötsel”).
51

Innebörd Åtgärd

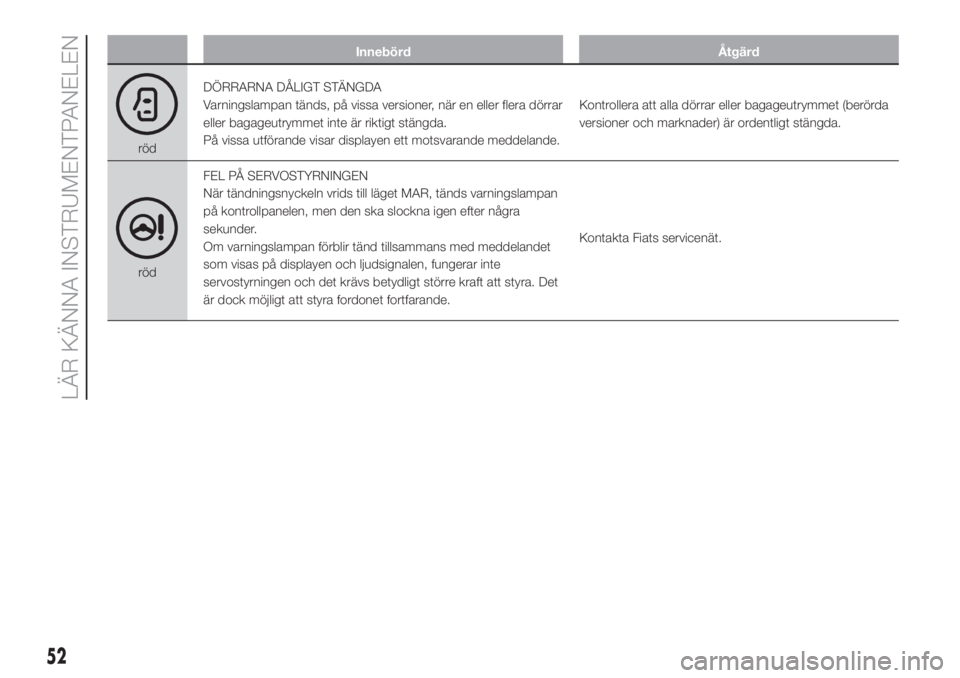

rödDÖRRARNA DÅLIGT STÄNGDA
Varningslampan tänds, på vissa versioner, när en eller flera dörrar
eller bagageutrymmet inte är riktigt stängda.
På vissa utförande visar displayen ett motsvarande meddelande.Kontrollera att alla dörrar eller bagageutrymmet (berörda
versioner och marknader) är ordentligt stängda.
rödFEL PÅ SERVOSTYRNINGEN
När tändningsnyckeln vrids till läget MAR, tänds varningslampan
på kontrollpanelen, men den ska slockna igen efter några
sekunder.
Om varningslampan förblir tänd tillsammans med meddelandet
som visas på displayen och ljudsignalen, fungerar inte
servostyrningen och det krävs betydligt större kraft att styra. Det
är dock möjligt att styra fordonet fortfarande.Kontakta Fiats servicenät.
52
LÄR KÄNNA INSTRUMENTPANELEN

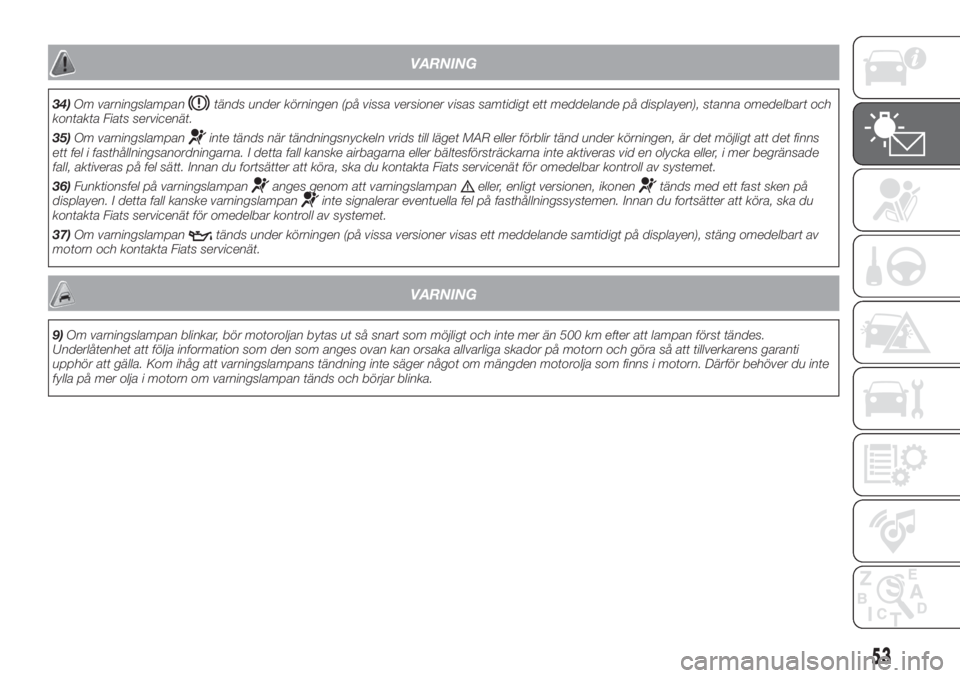

VARNING
34)Om varningslampantänds under körningen (på vissa versioner visas samtidigt ett meddelande på displayen), stanna omedelbart och
kontakta Fiats servicenät.
35)Om varningslampan
inte tänds när tändningsnyckeln vrids till läget MAR eller förblir tänd under körningen, är det möjligt att det finns
ett fel i fasthållningsanordningarna. I detta fall kanske airbagarna eller bältesförsträckarna inte aktiveras vid en olycka eller, i mer begränsade
fall, aktiveras på fel sätt. Innan du fortsätter att köra, ska du kontakta Fiats servicenät för omedelbar kontroll av systemet.
36)Funktionsfel på varningslampan
anges genom att varningslampaneller, enligt versionen, ikonentänds med ett fast sken på
displayen. I detta fall kanske varningslampaninte signalerar eventuella fel på fasthållningssystemen. Innan du fortsätter att köra, ska du
kontakta Fiats servicenät för omedelbar kontroll av systemet.
37)Om varningslampan
tänds under körningen (på vissa versioner visas ett meddelande samtidigt på displayen), stäng omedelbart av
motorn och kontakta Fiats servicenät.
VARNING
9)Om varningslampan blinkar, bör motoroljan bytas ut så snart som möjligt och inte mer än 500 km efter att lampan först tändes.
Underlåtenhet att följa information som den som anges ovan kan orsaka allvarliga skador på motorn och göra så att tillverkarens garanti
upphör att gälla. Kom ihåg att varningslampans tändning inte säger något om mängden motorolja som finns i motorn. Därför behöver du inte
fylla på mer olja i motorn om varningslampan tänds och börjar blinka.
53

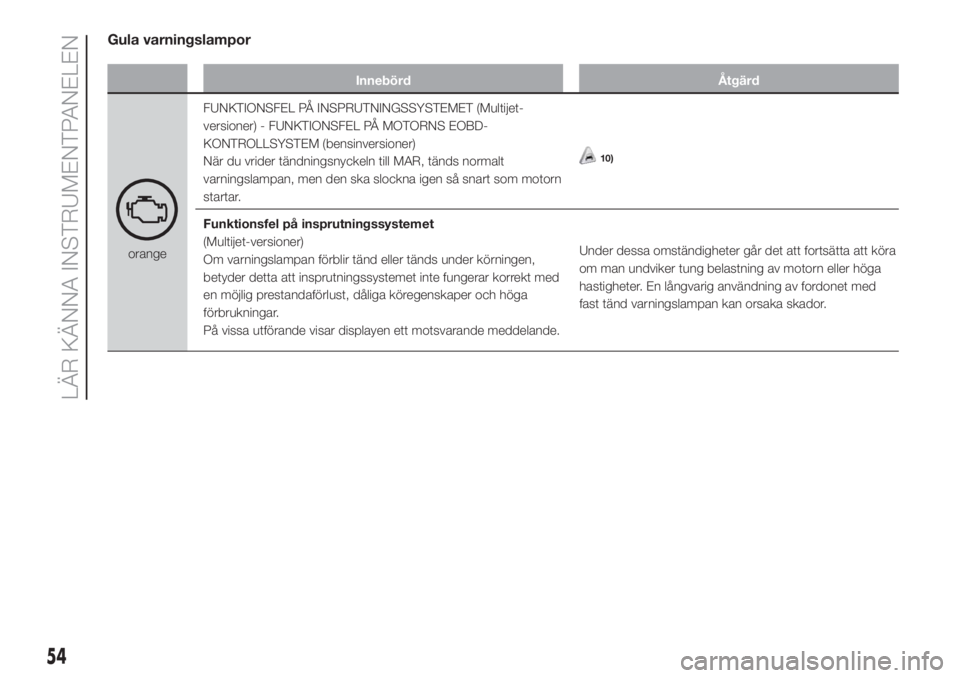

Gula varningslampor
Innebörd Åtgärd
orangeFUNKTIONSFEL PÅ INSPRUTNINGSSYSTEMET (Multijet-
versioner) - FUNKTIONSFEL PÅ MOTORNS EOBD-
KONTROLLSYSTEM (bensinversioner)
När du vrider tändningsnyckeln till MAR, tänds normalt
varningslampan, men den ska slockna igen så snart som motorn
startar.
10)
Funktionsfel på insprutningssystemet
(Multijet-versioner)
Om varningslampan förblir tänd eller tänds under körningen,
betyder detta att insprutningssystemet inte fungerar korrekt med
en möjlig prestandaförlust, dåliga köregenskaper och höga
förbrukningar.
På vissa utförande visar displayen ett motsvarande meddelande.Under dessa omständigheter går det att fortsätta att köra
om man undviker tung belastning av motorn eller höga
hastigheter. En långvarig användning av fordonet med
fast tänd varningslampan kan orsaka skador.
54
LÄR KÄNNA INSTRUMENTPANELEN
