2018 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

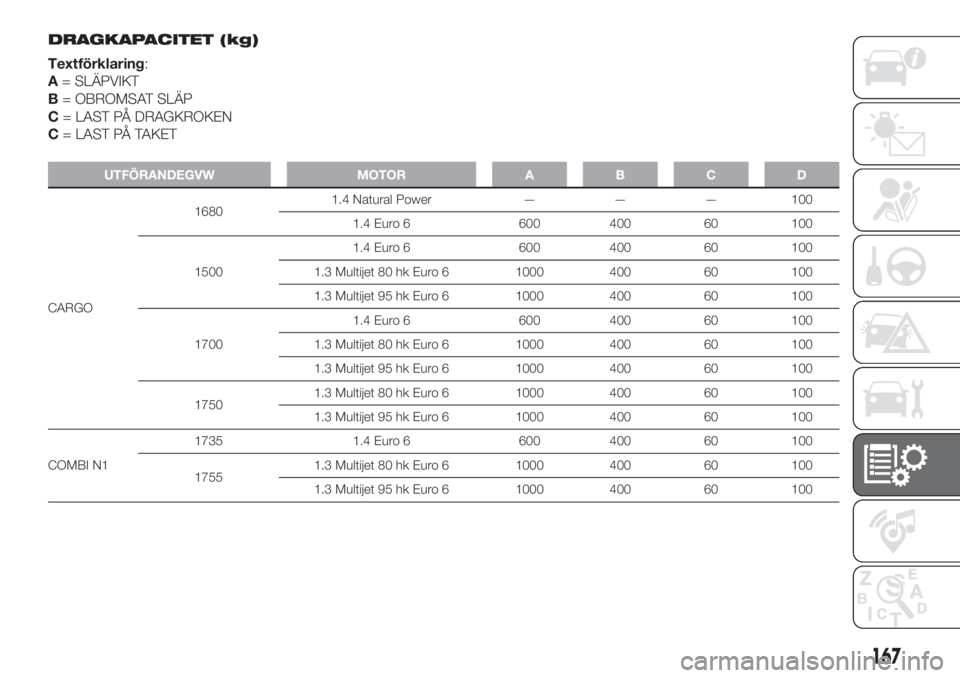

DRAGKAPACITET (kg)
Textförklaring:
A= SLÄPVIKT
B= OBROMSAT SLÄP
C= LAST PÅ DRAGKROKEN
C= LAST PÅ TAKET
UTFÖRANDEGVW MOTOR A B C D
CARGO16801.4 Natural Power — — — 100
1.4 Euro 6 600 400 60 100
15001.4 Euro 6 600 400 60 100
1.3 Multijet 80 hk Euro 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
17001.4 Euro 6 600 400 60 100
1.3 Multijet 80 hk Euro 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
17501.3 Multijet 80 hk Euro 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
COMBI N11735 1.4 Euro 6 600 400 60 100
17551.3 Multijet 80 hk Euro 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
167

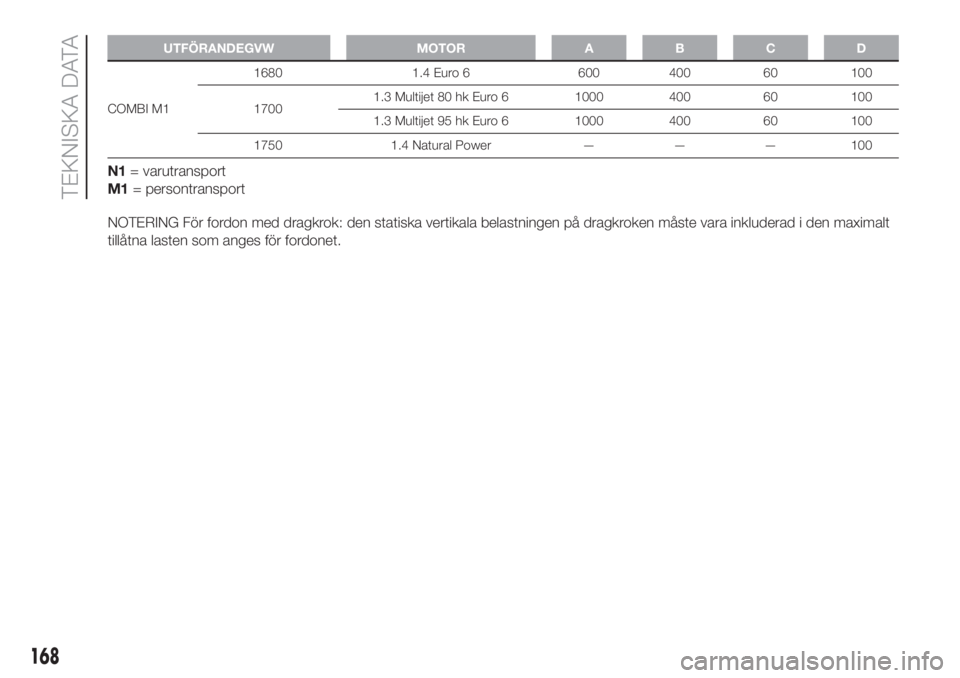

UTFÖRANDEGVW MOTOR A B C D
COMBI M11680 1.4 Euro 6 600 400 60 100
17001.3 Multijet 80 hk Euro 6 1000 400 60 100
1.3 Multijet 95 hk Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= varutransport
M1= persontransport
NOTERING För fordon med dragkrok: den statiska vertikala belastningen på dragkroken måste vara inkluderad i den maximalt
tillåtna lasten som anges för fordonet.
168
TEKNISKA DATA

TANKNING
1.4 Euro 6 1.4 Natural Power
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank: 45 - 45 -
Blyfri bensin med lägst oktan 95
R.O.N. (Standard EN 228)
Omfattar en reserv på: 6/7 - 6/7 -
Metalflaskornas rymd
(#):- - - 13 (cirka) Metangas
Motorns kylsystem: 6,64 - 6,6 -Blandning av destillerat vatten
och vätskaPARAFLU
UP50 %(*)
Motorns oljetråg: - 2,1 2,4 -SELENIA K P.E.(version 1.4
Euro6)/SELENIA
MULTIPOWER GAS 5W-40
(version 1.4 Natural Power) Motorns oljetråg och filter: - 2,25 2,6 -
Växellåda/differentialväxellåda: - 1,5 - 1,5TUTELA TRANSMISSION
TECHNYX
Hydraulisk servostyrning: 0,38 0,35 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulisk bromskrets: - 0,50 - 0,5TUTELA TOP 4ellerTUTELA
TOP 4/S
Vätskebehållare vindrutespolare och
bakrutespolare:3,0 - 3,0 -Blandning av vatten och
PETRONAS DURANCE SC 35
(#) Metanmängden beror på utomhustemperaturen, trycket under påfyllningen, gasens kvalitet och typ av tankningsanläggning.
(#) Flaskornas sammanlagda volym är cirka 77 liter.
(*)I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLU
UPoch 40 % destillerat vatten.
OBSERVERA! Kom ihåg att när du använder bränsle som metan, varierar den resterande körsträckan till stor del eftersom den
även beror på körförhållandena och fordonsunderhållet samt temperaturen i gasbehållaren.
Metanbränslet hettas upp under tankningen och kyls ned under körningen, vilket skapar tryckvariationer som minskar mängden
användbart bränsle.
Notera att bränsleförbrukningen, under inkörningen av fordonet (till ca. 3 000 km), kan vara något högre än deklarerade värden.
169

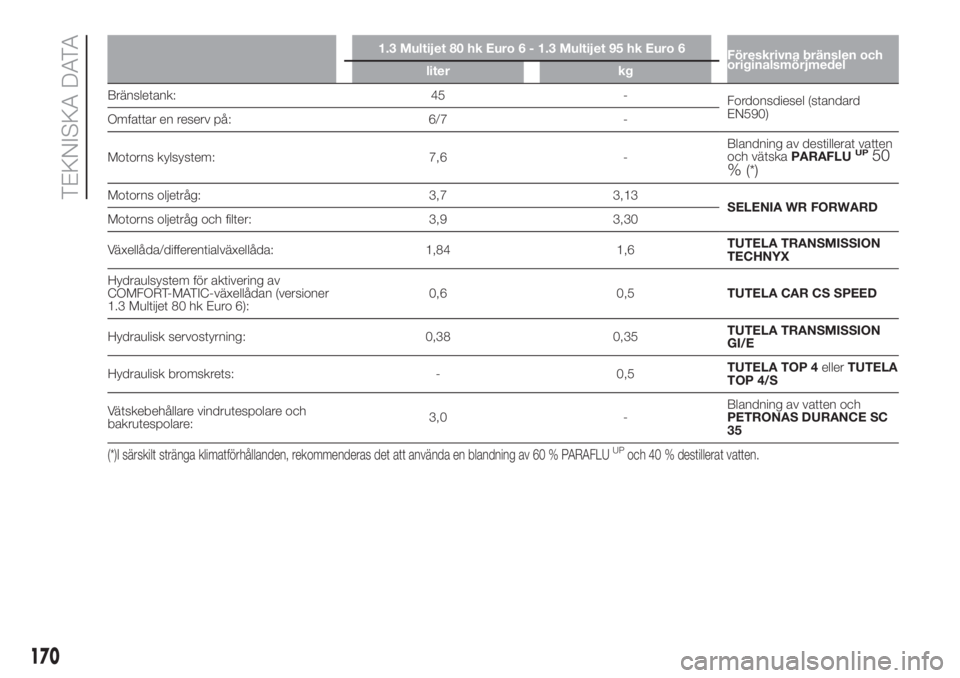

1.3 Multijet 80 hk Euro 6 - 1.3 Multijet 95 hk Euro 6
Föreskrivna bränslen och
originalsmörjmedel
liter kg
Bränsletank: 45 -
Fordonsdiesel (standard
EN590)
Omfattar en reserv på: 6/7 -
Motorns kylsystem: 7,6 -Blandning av destillerat vatten
och vätskaPARAFLU
UP50
%(*)
Motorns oljetråg: 3,7 3,13
SELENIA WR FORWARD
Motorns oljetråg och filter: 3,9 3,30
Växellåda/differentialväxellåda: 1,84 1,6TUTELA TRANSMISSION
TECHNYX
Hydraulsystem för aktivering av
COMFORT-MATIC-växellådan (versioner
1.3 Multijet 80 hk Euro 6):0,6 0,5TUTELA CAR CS SPEED
Hydraulisk servostyrning: 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulisk bromskrets: - 0,5TUTELA TOP 4ellerTUTELA
TOP 4/S
Vätskebehållare vindrutespolare och
bakrutespolare:3,0 -Blandning av vatten och
PETRONAS DURANCE SC
35
(*)I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat vatten.
170
TEKNISKA DATA

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i ditt fordon har noga utvecklats och testats för att uppfylla kraven som anges i
underhållsschemat. En konstant användning av de indikerade smörjmedlen garanterar egenskaperna för
bränsleförbrukning och utsläpp. Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.

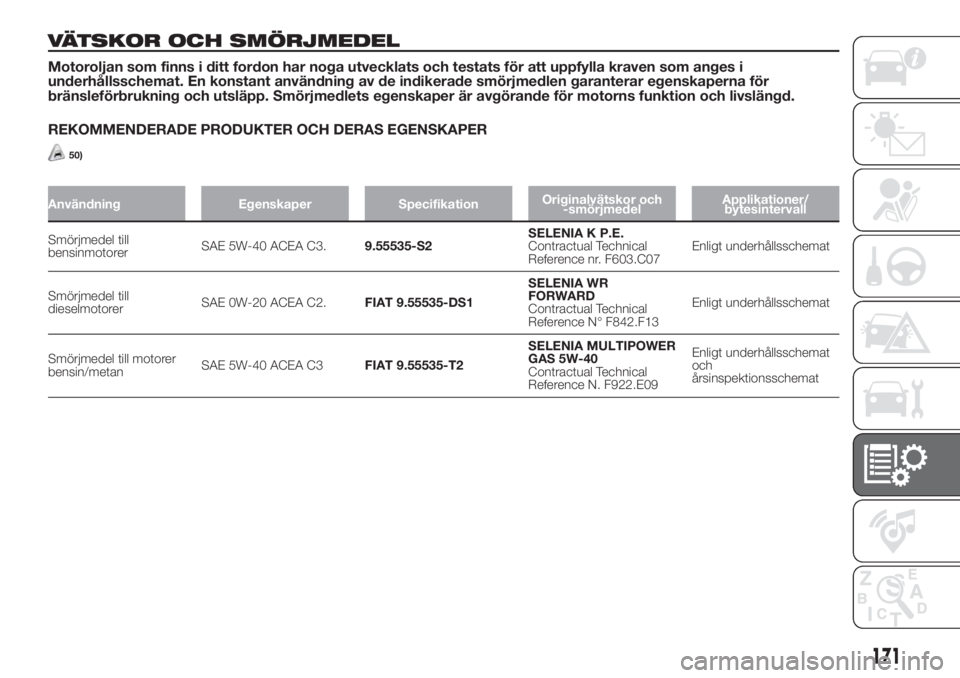

REKOMMENDERADE PRODUKTER OCH DERAS EGENSKAPER
50)
Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApplikationer/
bytesintervall
Smörjmedel till
bensinmotorerSAE 5W-40 ACEA C3.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference nr. F603.C07Enligt underhållsschemat
Smörjmedel till
dieselmotorerSAE 0W-20 ACEA C2.FIAT 9.55535-DS1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Enligt underhållsschemat
Smörjmedel till motorer
bensin/metanSAE 5W-40 ACEA C3FIAT 9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N. F922.E09Enligt underhållsschemat
och
årsinspektionsschemat
171

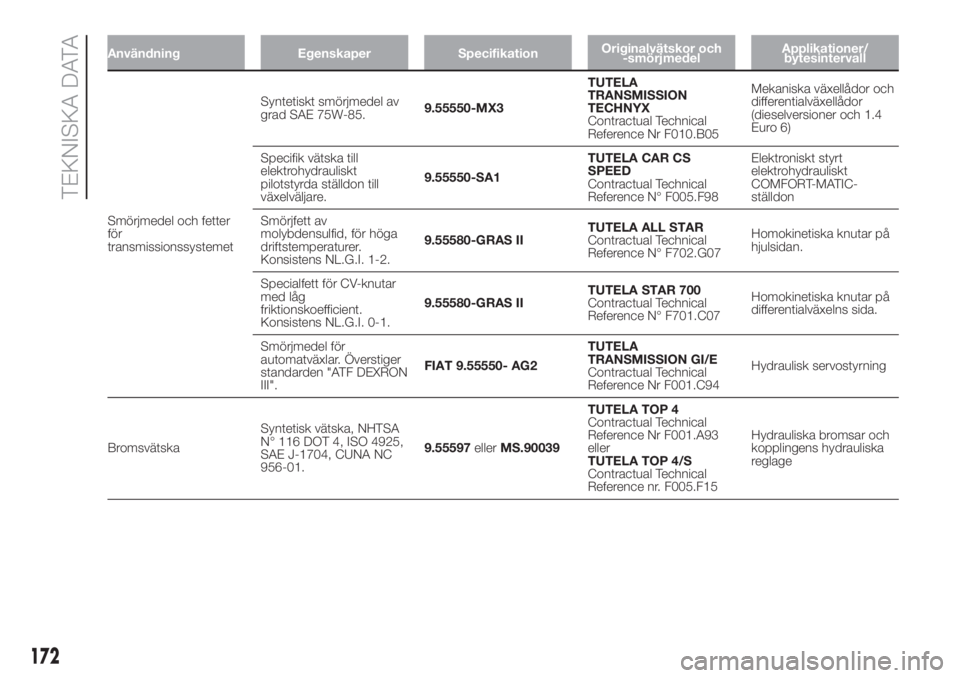

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApplikationer/
bytesintervall
Smörjmedel och fetter
för
transmissionssystemetSyntetiskt smörjmedel av
grad SAE 75W-85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference Nr F010.B05Mekaniska växellådor och
differentialväxellådor
(dieselversioner och 1.4
Euro 6)
Specifik vätska till
elektrohydrauliskt
pilotstyrda ställdon till
växelväljare.9.55550-SA1TUTELA CAR CS
SPEED
Contractual Technical
Reference N° F005.F98Elektroniskt styrt
elektrohydrauliskt
COMFORT-MATIC-
ställdon
Smörjfett av
molybdensulfid, för höga
driftstemperaturer.
Konsistens NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan.
Specialfett för CV-knutar
med låg
friktionskoefficient.
Konsistens NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida.
Smörjmedel för
automatväxlar. Överstiger
standarden "ATF DEXRON
III".FIAT 9.55550- AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference Nr F001.C94Hydraulisk servostyrning
BromsvätskaSyntetisk vätska, NHTSA
N° 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC
956-01.9.55597ellerMS.90039TUTELA TOP 4
Contractual Technical
Reference Nr F001.A93
eller
TUTELA TOP 4/S
Contractual Technical
Reference nr. F005.F15Hydrauliska bromsar och
kopplingens hydrauliska
reglage
172
TEKNISKA DATA

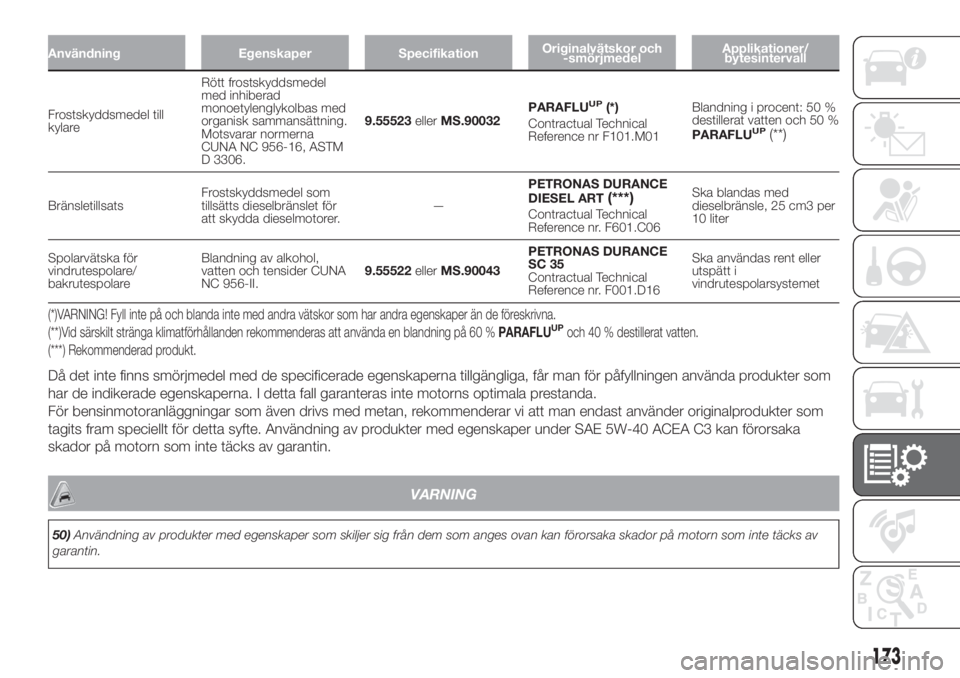

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelApplikationer/
bytesintervall
Frostskyddsmedel till
kylareRött frostskyddsmedel
med inhiberad
monoetylenglykolbas med
organisk sammansättning.
Motsvarar normerna
CUNA NC 956-16, ASTM
D 3306.9.55523ellerMS.90032PARAFLUUP(*)
Contractual Technical
Reference nr F101.M01Blandning i procent: 50 %
destillerat vatten och 50 %
PARAFLU
UP(**)
BränsletillsatsFrostskyddsmedel som
tillsätts dieselbränslet för
att skydda dieselmotorer.—PETRONAS DURANCE
DIESEL ART(***)Contractual Technical
Reference nr. F601.C06Ska blandas med
dieselbränsle, 25 cm3 per
10 liter
Spolarvätska för
vindrutespolare/
bakrutespolareBlandning av alkohol,
vatten och tensider CUNA
NC 956-II.9.55522ellerMS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference nr. F001.D16Ska användas rent eller
utspätt i
vindrutespolarsystemet
(*)VARNING! Fyll inte på och blanda inte med andra vätskor som har andra egenskaper än de föreskrivna.
(**)Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 %PARAFLUUPoch 40 % destillerat vatten.
(***) Rekommenderad produkt.
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda produkter som
har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
För bensinmotoranläggningar som även drivs med metan, rekommenderar vi att man endast använder originalprodukter som
tagits fram speciellt för detta syfte. Användning av produkter med egenskaper under SAE 5W-40 ACEA C3 kan förorsaka
skador på motorn som inte täcks av garantin.
VARNING
50)Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan förorsaka skador på motorn som inte täcks av
garantin.
173

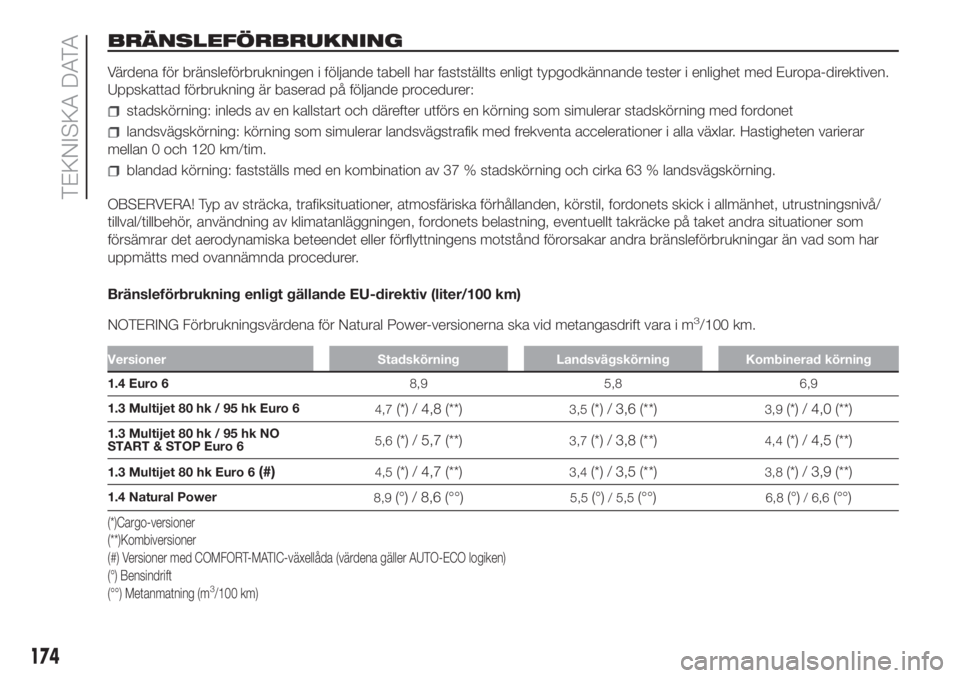

BRÄNSLEFÖRBRUKNING
Värdena för bränsleförbrukningen i följande tabell har fastställts enligt typgodkännande tester i enlighet med Europa-direktiven.
Uppskattad förbrukning är baserad på följande procedurer:
stadskörning: inleds av en kallstart och därefter utförs en körning som simulerar stadskörning med fordonet
landsvägskörning: körning som simulerar landsvägstrafik med frekventa accelerationer i alla växlar. Hastigheten varierar
mellan 0 och 120 km/tim.
blandad körning: fastställs med en kombination av 37 % stadskörning och cirka 63 % landsvägskörning.
OBSERVERA! Typ av sträcka, trafiksituationer, atmosfäriska förhållanden, körstil, fordonets skick i allmänhet, utrustningsnivå/
tillval/tillbehör, användning av klimatanläggningen, fordonets belastning, eventuellt takräcke på taket andra situationer som
försämrar det aerodynamiska beteendet eller förflyttningens motstånd förorsakar andra bränsleförbrukningar än vad som har
uppmätts med ovannämnda procedurer.
Bränsleförbrukning enligt gällande EU-direktiv (liter/100 km)
NOTERING Förbrukningsvärdena för Natural Power-versionerna ska vid metangasdrift vara i m
3/100 km.
Versioner Stadskörning Landsvägskörning Kombinerad körning
1.4 Euro 68,9 5,8 6,9
1.3 Multijet 80 hk / 95 hk Euro 6
4,7
(*) / 4,8 (**)3,5(*) / 3,6 (**)3,9(*) / 4,0 (**)
1.3 Multijet 80 hk / 95 hk NO
START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
1.3 Multijet 80 hk Euro 6(#)4,5(*) / 4,7 (**)3,4(*) / 3,5 (**)3,8(*) / 3,9 (**)
1.4 Natural Power
8,9(°) / 8,6 (°°)5,5(°)/ 5,5(°°)6,8(°)/ 6,6(°°)
(*)Cargo-versioner
(**)Kombiversioner
(#) Versioner med COMFORT-MATIC-växellåda (värdena gäller AUTO-ECO logiken)
(°) Bensindrift
(°°) Metanmatning (m
3/100 km)
174
