2018 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

CO2-UTSLÄPP
Utsläppsvärdena för CO2som tas upp i följande tabell avser blandad förbrukning.
Versioner CO2-utsläpp enligt gällande EU-direktiv (g/km)
1.4 Euro 6161
1.3 Multijet 80 hk / 95 hk Euro 6
104
(*)/ 106(**)
1.3 Multijet 80 hk / 95 hk NO START & STOP Euro 6
115(*)/ 118(**)
1.3 Multijet 80 hk Euro 6(#)100(*)/ 103(**)
1.4 Natural Power
157(°)/ 119(°°)
(*) Cargo-versioner
(**) Kombiversioner
(#) Versioner med COMFORT-MATIC-växellåda
(°) Bensindrift
(°°) Drift med naturgas
175

BESTÄMMELSER FÖR BEHANDLING AV UTTJÄNTA FORDON
Sedan flera år har Fiat utvecklat ett globalt åtagande för att skydda och respektera miljön genom en kontinuerlig förbättring av
produktionsprocesserna och genomförandet av alltmer "miljökompatibla" produkter. För att garantera kunderna en så bra
service som möjligt i förhållande till miljöstandarderna och som svar på förpliktelser i enlighet med Europadirektivet 2000/53/EG
om uttjänta fordon, erbjuder Fiat sina kunder möjligheten att överlämna sitt fordon (*) utan extra kostnader.
Europadirektivet förutser att fordonets överlämnande görs utan att den sista innehavaren eller ägaren av fordonet ska stå för
några utgifter på grund av att fordonet inte har något marknadsvärde. I nästan alla länder inom den Europeiska unionen
omfattade det kostnadsfria inlämnandet t.o.m. 1 januari 2007 endast fordon som hade registrerats fr.o.m. den 1 juli 2002.
Sedan 2007 omfattar det kostnadsfria inlämnandet alla fordon oberoende av registreringsår förutsatt att huvudkomponenterna
(speciellt motor och kaross) ingår och att det inte finns något extra avfall.
För att överlämna ditt uttjänade fordon utan extra kostnad, kontakta antingen våra generalagenter eller en av de uppsamlings-
och skrotcentraler som auktoriserats av Fiat. Dessa anläggningar är noggrant utvalda för att garantera en miljövänlig service
av god standard för insamling, behandling och materialåtervinning av uttjänta fordon.
Du kan få information om uppsamlings- och skrotcentraler antingen hos Fiat-återförsäljare och Fiat yrkesfordon eller genom att
ringa till gratisnumret 00800 3428 0000 eller genom att besöka Fiats webbplats.
(*) Fordon för transport av passagerare som har högst nio platser, med en tillåten totalvikt på 3,5 ton.
176
TEKNISKA DATA

MULTIMEDIA
I detta kapitel beskrivs
huvudfunktionerna hos bilradion som
fordonet kan vara utrustat med.BILRADIO .......................................178
MINISTERIELLA
TYPGODKÄNNANDEN ...................189
177

BILRADIO
(berörda versioner och marknader)
Bilradiosystemet har utformats efter
passagerarutrymmets specifika
egenskaper med en specialanpassad
design som passar ihop med
instrumentpanelens stil.
RÅD
Trafiksäkerhet
Det rekommenderas att du lär dig att
använda bilradions olika funktioner
(till exempel att spara stationerna) innan
du kör iväg.
Mottagningsförhållanden
Mottagningsförhållandena varierar
konstant under körningen.
Mottagningen kan störas av berg,
byggnader eller broar, speciellt när du
befinner dig långt från stationens
sändare.
OBSERVERA! Under mottagning av
trafikinformation kan volymen öka i
förhållande till den normala
uppspelningsnivån.
153)
Underhåll och skötsel
Gör rent täcklisten med en mjuk och
antistatisk trasa. Rengöringsmedel och
polermedel kan skada ytan.
STÖLDSKYDD
Bilradion har försetts med ett
stöldskydd baserat på
informationsutbyte mellan bilradion och
den elektroniska styrenheten (Body
Computer) på fordonet.
Detta system garanterar en maximal
säkerhet och undviker en inmatning av
den hemliga koden efter varje
frånkoppling av bilradions
strömförsörjning.
Om kontrollen ger ett positivt resultat,
börjar bilradion att fungera. Om
jämförelsekoderna är de samma eller
om den elektroniska styrenheten
(bodycomputer) ersätts, uppmanar
apparaten användaren att ange den
hemliga koden enligt proceduren i
följande avsnitt.
Inmatning av den hemliga koden
Om koden skall matas in när bilradion
sätts på, visas texten "Code" på
displayen under ungefär 2 sekunder
och följs sedan av fyra små streck"- - -
-".
Den hemliga koden består av fyra siffror
från 1 till 6 som var och en motsvaras
av ett av de fyra strecken.Tryck på knappen motsvarande de
förinställda stationerna (från 1 till 6) för
att mata in kodens första siffra. Mata på
samma sätt in kodens övriga siffror.
Om de fyra siffrorna inte matas in inom
20 sekunder, visar displayen texten
"Enter code----".Detta är inte en
felaktig inmatning av koden.
Efter att ha matat in den fjärde siffran
(inom 20 sekunder) börjar radion att
fungera.
Om en felaktig kod matas in, avger
bilradion en ljudsignal och displayen
visar texten "Radio blocked/ wait"
för att visa användaren att det är
nödvändigt att mata in rätt kod.
Varje gång som användaren matar in en
felaktig kod kommer väntetiden att
öka stegvis (1 min, 2 min, 4 min, 8 min,
16 min, 30 min,1 tim, 2 tim, 4 tim, 8
tim, 16 tim, 24 tim) tills en maximal tid
på 24 timmar uppnås. Väntetiden visas
på displayen med texten "Radio
blocked/wait" (radio blockerad/vänta).
Efter att texten försvunnit går det att
börja om proceduren för inmatning av
koden.
Radiopass
Detta dokument intygar vem som äger
bilradion. På radiopasset anges
bilradions modell, serienummer och
hemliga kod.
178
MULTIMEDIA

OBSERVERA! Förvara ditt radiopass på
en säker plats för att kunna överlämna
uppgifterna till berörd myndighet vid
en eventuell stöld av bilradion.
Om du skulle tappa bort radiopasset,
ska du vända dig till Fiats servicenät
och ta med dig ett ID-kort och
fordonets registreringsbevis.
FÖRBEREDD
INSTALLATION
Anläggningen består av:
bilradions matarledningar;
kablar till högtalarna på
framdörrarnas paneler;
kablar för bakre högtalare (vid sidan
av hatthyllan) (till versioner/marknader
där förutsedda);
Säte för bilradion.
antennkabel.
ANLÄGGNINGENS
TEKNISKA
SPECIFIKATIONER
Anläggningen består av:
bilradions matarledningar;
kablar till högtalarna på
framdörrarnas paneler;
kablar för bakre högtalare (vid sidan
av hatthyllan) (till versioner/marknader
där förutsedda);
2 tweeter på backspegelns
täckbricka
2 mid-woofer Ø130 mm på dörren
bakre högtalare (på begäran för
berörda versioner och marknader)
2 högtalare full-range Ø100 mm
som sitter på hatthyllan
stöldskyddssystem
Antenn.
Bilradio med CD MP3-spelare.
179

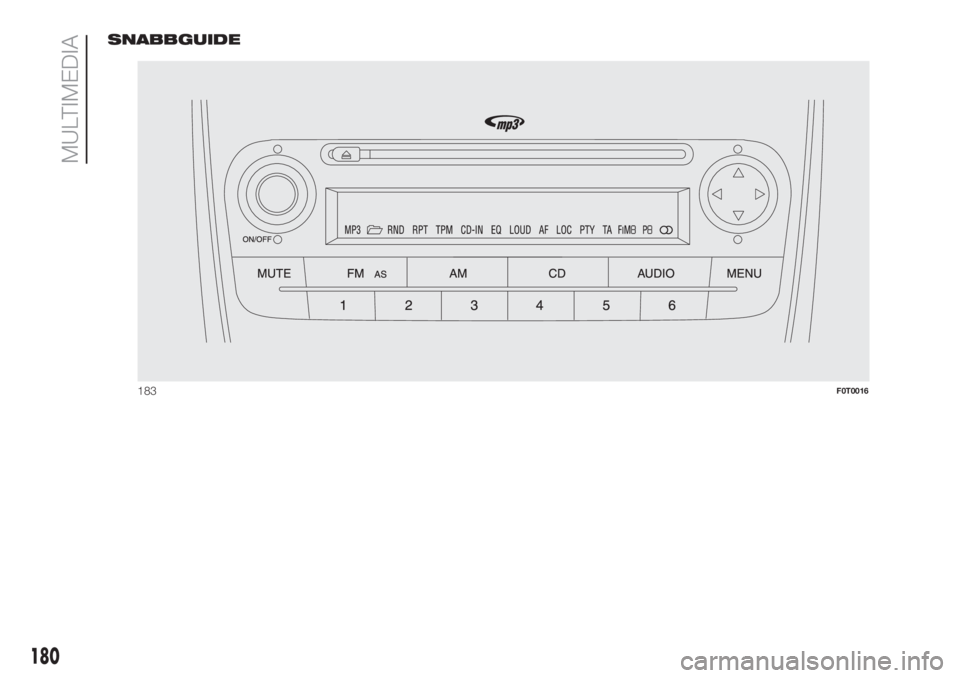

SNABBGUIDE
183F0T0016
180
MULTIMEDIA

Allmänna funktioner
Knapp Funktioner Tillvägagångssätt
ON/OFFPåsättning Kort nedtryckning av knappen/ratten.
Avstängning Lång nedtryckning av knappen/ratten.
Reglering av volym Vridning åt vänster/höger av knappen/ratten.
MUTEAktivering/inaktivering av volymen (Mute/Paus) Kort nedtryckning av knappen
FM ASVal av radiosändare FM1, FM2, FM Autostore
(Automatisk lagring)Kort upprepat tryck på knappen
AMVal av radiokälla MW1, MW2 Kort upprepat tryck på knappen
CDVal av radiosändare/CD/CD-växlare Kort upprepat tryck på knappen
AUDIOLjudinställning: bastoner (BASS), diskanttoner
(TREBLE), balans vänster/höger (BALANCE), balans
fram/bak (FADER)Aktivering av menyn: Kort tryck på knappen
Val av inställningstyp: tryck på knappen
ellerReglering av värdena: tryck på knapparnaeller.
MENUInställning av avancerade funktionerAktivering av menyn: Kort tryck på knappen
Val av inställningstyp: tryck på knappen
ellerReglering av värdena: tryck på knapparnaeller.
181

Radiofunktioner
Knapp Funktioner Tillvägagångssätt
Sökning av radiostation:
Automatisk sökning
Manuell sökningAutomatisk sökning: nedtryckning av knapparna
eller(lång nedtryckning för att gå snabbt framåt)
Manuell sökning: tryck på knappeneller(lång
nedtryckning för snabbmatning)
123456Lagra den aktuella radiostationenLång nedtryckning av respektive knappar för
förinställning av minnen från 1 till 6.
Återkalla lagrad radiostationKort nedtryckning av respektive knappar för
förinställning av minnen från 1 till 6.
.
CD-funktion
Knapp Funktioner Tillvägagångssätt
Utmatning av CD Kort nedtryckning av knappen
Uppspelning av föregående/nästa spår. Kort nedtryckning av knappeneller
Snabbspolning bakåt/framåt av CD-spår Längre nedtryckning av knappeneller
Uppspelning av föregående/nästa mapp (för CD-MP3)
Uppspelning av föregående/nästa mapp (för CD
CHANGER)Kort nedtryckning av knappeneller
182
MULTIMEDIA
