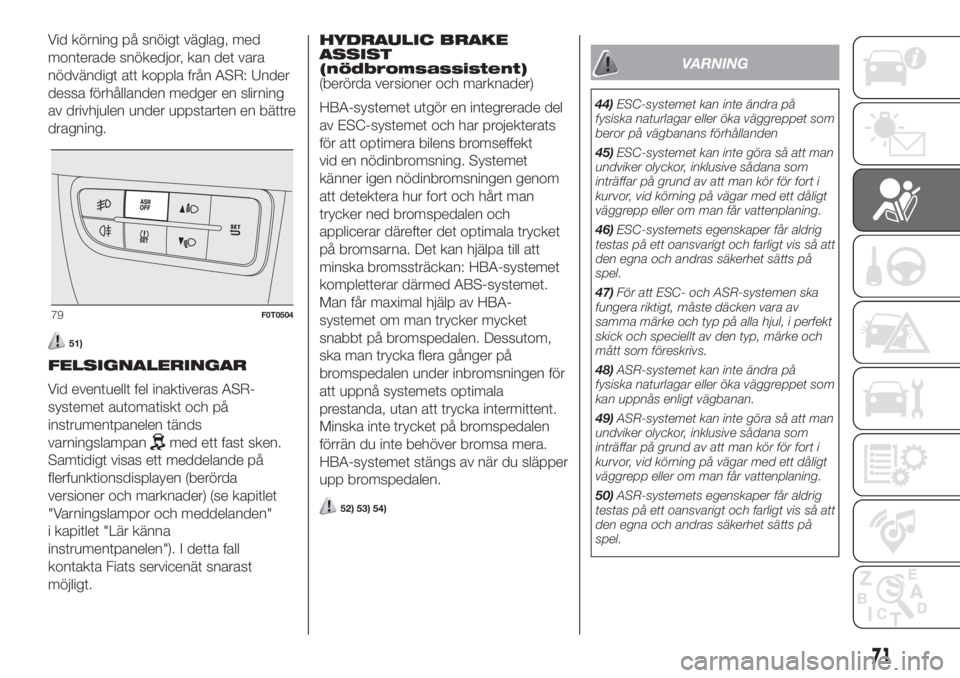

2018 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara
nödvändigt att koppla från ASR: Under
dessa förhållanden medger en slirning
av drivhjulen under uppstarten en bättre
dragning.
51)
FELSIGNALERINGAR
Vid eventuellt fel inaktiveras ASR-
systemet automatiskt och på
instrumentpanelen tänds
varningslampan
med ett fast sken.
Samtidigt visas ett meddelande på
flerfunktionsdisplayen (berörda
versioner och marknader) (se kapitlet
"Varningslampor och meddelanden"
i kapitlet "Lär känna
instrumentpanelen"). I detta fall
kontakta Fiats servicenät snarast
möjligt.HYDRAULIC BRAKE
ASSIST
(nödbromsassistent)
(berörda versioner och marknader)
HBA-systemet utgör en integrerade del
av ESC-systemet och har projekterats
för att optimera bilens bromseffekt
vid en nödinbromsning. Systemet
känner igen nödinbromsningen genom
att detektera hur fort och hårt man
trycker ned bromspedalen och
applicerar därefter det optimala trycket
på bromsarna. Det kan hjälpa till att
minska bromssträckan: HBA-systemet
kompletterar därmed ABS-systemet.
Man får maximal hjälp av HBA-
systemet om man trycker mycket
snabbt på bromspedalen. Dessutom,
ska man trycka flera gånger på
bromspedalen under inbromsningen för
att uppnå systemets optimala
prestanda, utan att trycka intermittent.
Minska inte trycket på bromspedalen
förrän du inte behöver bromsa mera.
HBA-systemet stängs av när du släpper
upp bromspedalen.
52) 53) 54)
VARNING
44)ESC-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden
45)ESC-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
46)ESC-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på
spel.
47)För att ESC- och ASR-systemen ska
fungera riktigt, måste däcken vara av
samma märke och typ på alla hjul, i perfekt
skick och speciellt av den typ, märke och
mått som föreskrivs.
48)ASR-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
kan uppnås enligt vägbanan.
49)ASR-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
50)ASR-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på
spel.
79F0T0504
71

51)Systemets funktion ska inte uppmuntra
föraren att ta onödiga och oförsvarliga
risker. Körningen ska alltid anpassas efter
vägbanans tillstånd, sikten och trafiken. Det
är alltid föraren som är ansvarig för
säkerheten på vägen.
52)HBA-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden
53)HBA-systemet kan inte göra så att man
undviker olyckor, inklusive sådana som
inträffar på grund av att man kör för fort i
kurvor, vid körning på vägar med ett dåligt
väggrepp eller om man får vattenplaning.
54)HBA-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna och andras säkerhet sätts på

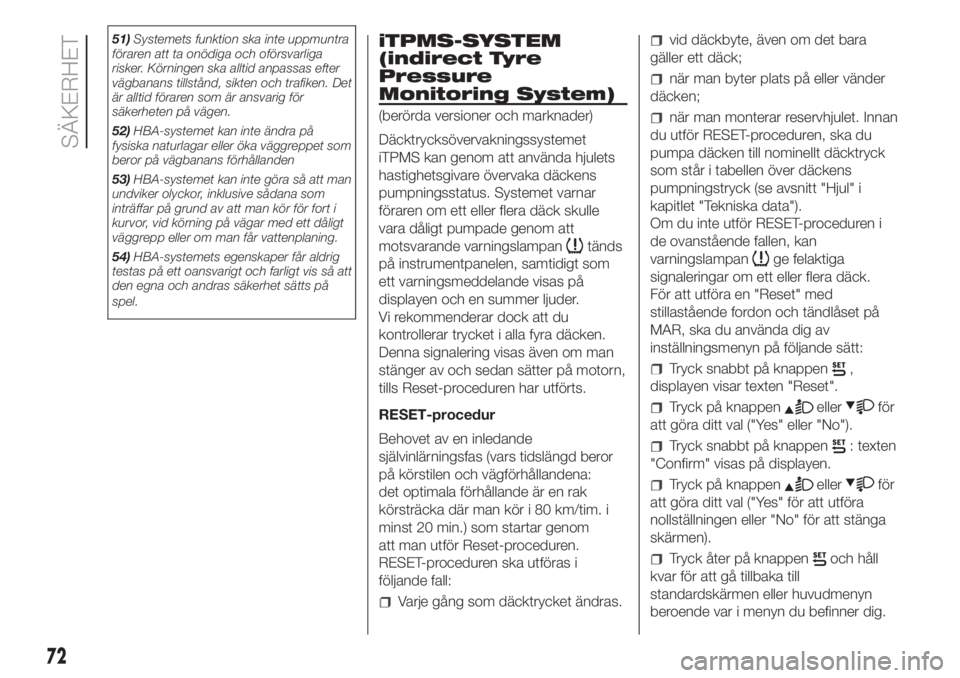

spel.iTPMS-SYSTEM
(indirect Tyre
Pressure
Monitoring System)
(berörda versioner och marknader)
Däcktrycksövervakningssystemet
iTPMS kan genom att använda hjulets
hastighetsgivare övervaka däckens
pumpningsstatus. Systemet varnar
föraren om ett eller flera däck skulle
vara dåligt pumpade genom att
motsvarande varningslampan
tänds
på instrumentpanelen, samtidigt som
ett varningsmeddelande visas på
displayen och en summer ljuder.
Vi rekommenderar dock att du
kontrollerar trycket i alla fyra däcken.
Denna signalering visas även om man
stänger av och sedan sätter på motorn,
tills Reset-proceduren har utförts.
RESET-procedur
Behovet av en inledande
självinlärningsfas (vars tidslängd beror
på körstilen och vägförhållandena:
det optimala förhållande är en rak
körsträcka där man kör i 80 km/tim. i
minst 20 min.) som startar genom
att man utför Reset-proceduren.
RESET-proceduren ska utföras i
följande fall:
Varje gång som däcktrycket ändras.
vid däckbyte, även om det bara
gäller ett däck;
när man byter plats på eller vänder
däcken;
när man monterar reservhjulet. Innan
du utför RESET-proceduren, ska du
pumpa däcken till nominellt däcktryck
som står i tabellen över däckens
pumpningstryck (se avsnitt "Hjul" i
kapitlet "Tekniska data").
Om du inte utför RESET-proceduren i
de ovanstående fallen, kan
varningslampan
ge felaktiga
signaleringar om ett eller flera däck.
För att utföra en "Reset" med
stillastående fordon och tändlåset på
MAR, ska du använda dig av
inställningsmenyn på följande sätt:
Tryck snabbt på knappen,
displayen visar texten "Reset".
Tryck på knappenellerför
att göra ditt val ("Yes" eller "No").
Tryck snabbt på knappen: texten
"Confirm" visas på displayen.
Tryck på knappenellerför
att göra ditt val ("Yes" för att utföra
nollställningen eller "No" för att stänga
skärmen).
Tryck åter på knappenoch håll
kvar för att gå tillbaka till
standardskärmen eller huvudmenyn
beroende var i menyn du befinner dig.
72
SÄKERHET

Efter RESET-proceduren visas ett
dedikerat meddelande på displayen för
att indikera att självinlärningen har
startat.
Funktionsvillkor
Systemet är aktivt för hastigheter över
15 km/tim. I vissa situationer som
vid en sportig körning, särskilda
vägförhållanden (t ex. vägar som är
täckta av is, snö, grusvägar osv.), kan
signaleringen dröja eller så kan den
fungera delvis vid detektering av ett
tillfälligt tryckfall i flera av däcken. I
särskilda förhållanden (t ex. fordonet är
osymmetriskt lastat på en sida,
bogsering av ett släp, skadat eller slitet
däck, användning av reservhjulet,
användning av snabbreparationssatsen
till däck "Fix&Go Automatic",
användning av snökedjor eller olika
däck på samma hjulaxel), kan systemet
ge ifrån sig felaktiga signaleringar eller
stängas av tillfälligt.
Om systemet stängs av tillfälligt, blinkar
varningslampan
i cirka 75 sekunder
och därefter lyser den med ett fast
sken. Samtidigt visas ett dedikerat
meddelande på displayen.Denna signalering visas även efter att
man har stängt av och sedan satt
på motorn igen, om den riktiga
funktionen inte först har återställts.
55) 56) 57) 58) 59)
12) 13) 14) 15) 16) 17) 18) 19) 20)
VARNING
55)Systemet utgör en körhjälp, men
föraren ska aldrig förlora
uppmärksamheten under körningen.
Ansvaret för körningen ligger alltid hos
föraren som måste tänka på
trafikförhållandena för att köra i fullständig
säkerhet. Föraren är alltid skyldig att hålla
ett säkerhetsavstånd i förhållandet till
fordonet som ligger före.
56)Om föraren skulle trycka ner
gaspedalen till botten under systemets
ingrep eller om han plötsligt styr fordonet åt
sidan, kan den automatiska
bromsfunktionen avbrytas (till exempel för
att möjliggöra en undanmanöver för att
undvika hindret).
57)Laserstrålen är inte synbar för blotta
ögat. Titta inte direkt och använd inte
optiska instrument (till exempel
förstoringsglas) för att titta på laserstrålen
på ett avstånd under 10 cm, annars kan
ögonen skadas. Laserstrålen finns även när
tändningsnyckeln står på MAR, men
funktionen är avstängd, inte är tillgänglig
eller har inaktiverats manuellt med
inställningsmenyn på displayen.58)Systemet ingriper på fordon som kör i
sin egen fil. Ingen hänsyn tas till mindre
fordon (till exempel cyklar, motorcyklar) eller
personer, djur och föremål (till exempel
barnvagnar) och i allmänhet alla hinder som
utgör en liten reflekterande yta för ljuset
som lasern utsänder (till exempel fordon
som är leriga).
59)Om fordonet på grund av
underhållsåtgärder ska placeras på en
rullbänk (med en hastighet mellan 5 och 30
km/tim.) eller om den ska tvättas i en
automatisk biltvätt med rullar, och det finns
hinder framtill (till exempel ett annat fordon,
en vägg eller ett annat hinder), kan
systemet detektera dess närvaro och
aktiveras. I detta fall är det nödvändigt att
inaktivera systemet genom att trycka på
inställningsmenyn på displayen.
VARNING
12)Lasersensorn kan få en begränsad
funktion eller kanske inte fungera alls
på grund av väderförhållanden som
spöregn, hagel, tät dimma, stora mängder
snö, isbildning på vindrutan.
73

13)Sensorns funktion kan också påverkas
av närvaron av damm, kondens, smuts
eller is på vindrutan, trafikförhållanden (till
exempel fordon som kör snett i förhållande
till det egna fordonet, fordon som kör
tvärs över vägbanan eller i motsatt riktning i
samma fil, kurvor med en smal svängradie),
vägbanans förhållanden och
körförhållanden (till exempel
terrängkörning). Försäkra dig därför om att
vindrutan alltid är ren. För att undvika
repor på vindrutan ska du använda
särskilda rengöringsmedel och rena trasor.
Dessutom kan sensorfunktionen begränsas
eller inte alls fungera i vissa
körförhållanden, trafiksituationer och
vägtillstånd.
14)Framskjutande last som sitter på
fordonstaket kan störa sensorns korrekta
funktion. Innan du startar, ska du försäkra
dig om att placera lasten väl så att
sensorns verksamhetsfält inte täcks.
15)Om det blir nödvändigt att byta ut
vindrutan på grund av repor, flisor eller
brott på vindrutan, ska du endast vända
dig till Fiats servicenät. Byt inte ut vindrutan
själv, annars kan felfunktioner uppstå! Vi
rekommenderar dig att du byter ut
vindrutan om den är skadad i området vid
lasersensorn.
16)Manipulera inte måg åtgärder på
lasersensorn. Täpp inte till öppningarna
som finns på den dekorativa täckplåten
under innerbackspegeln. Om det uppstår
fel på sensorn, vänd dig till Fiats servicenät.
17)Om man kör på vägar i närheten av
träd med framskjutande grenar, är det
lämpligt att inaktivera systemet för att
undvika att grenar i höjd med motorhuven
eller vindrutan stör systemet.18)Täck inte sensorns verksamhetfält med
självhäftande etiketter eller andra föremål.
Var uppmärksam även på föremål som
finns på fordonets motorhuv (t.ex. ett lager
snö) och försäkra dig om att de inte stör
ljuset som laserenheten utsänder.
19)Vid bogsering av släp eller ett fordon
som bogseras, ska du inaktivera systemet
genom att använda inställningsmenyn
på displayen.
20)Om systemet signalerar ett
tryckläckage i ett specifikt däck,
rekommenderar vi att du kontrollerar
trycket i alla fyra däcken.TRACTION
PLUS-SYSTEMET
(berörda versioner och marknader)
Traction Plus är en hjälp för körningen
och uppstarten på vägar med dåligt
väggrepp (snö, is, lera, osv.), som
tillåter en optimal fördelning av
drivkraften på framaxeln, då ett hjul
tenderar att glida.
Systemet Traction Plus agerar genom
att bromsa hjulen som förlorar
väghållning (eller slirar mer än de andra)
genom att överföra drivkraften till dem
som har en bättre väghållning.
Denna funktion kan aktiveras manuellt
genom att trycka in knappen T+ på
sidostyrpanelen bild 80 och aktiveras
under gränsen på 50 km/tim. När
du överstiger denna hastighet, stängs
systemet automatiskt av (lysdioden
på knappen fortsätter dock att lysa) och
sätts på igen så snart hastigheten
sjunker under 50 km/tim.
80F0T0506
74
SÄKERHET

Funktionen Traction Plus
Vid starten är systemet inaktiverat. För
att aktivera Traction Plus-systemet
ska du trycka på knappen T+ bild 80:
lysdioden på knappen tänds.
Aktiveringen av Traction Plus-systemet
medför en aktivering av de följande
funktionerna:
Avaktivering av funktionen ASR för
att till fullo kunna utnyttja
motormomentet.
Differentialväxelns blockeringseffekt
på den främre hjulaxeln, via
bromsystemet, för att optimera
dragningen på ojämna underlag.
Vid fel på systemet "Traction Plus",
tänds varningslampan
på
instrumentpanelen och lyser med ett
fast sken.
SKYDDSSYSTEM
FÖR
PASSAGERARNA
En av fordonets viktigaste
säkerhetsanordningar utgörs av
följande skyddssystem:
Säkerhetsbälten.
SBR-system (Seat Belt Reminder).
Huvudstöd.
Fasthållningssystem för barn.
Airbagar fram och på sidorna (för
berörda versioner och marknader).
Var mycket uppmärksam på
informationen som ges på följande
sidor.
Det är mycket viktigt att
skyddssystemen används på så riktigt
sätt som möjligt för att garantera
maximal säkerhet för föraren och
passageraren.
För beskrivningen av huvudstödens
justering, se beskrivningen i avsnittet
"Huvudstöd" i kapitlet "Lär känna din
bil".
SÄKERHETSBÄLTEN
ANVÄNDNING AV
SÄKERHETSBÄLTEN
Alla sittplatser i fordonet är försedda
med trepunktsbälten med tillhörande
upprullningsmekanism.
Upprullningsmekanismen ingriper och
blockerar bandet vid en häftig
inbromsning eller en stark nedsaktning
beroende på en krock.
Denna egenskap möjliggör
säkerhetsbältet fria glidning i normala
förhållanden så att den anpassar sig
perfekt till personens kropp.
Vid en olycka, blockeras
säkerhetsbältet och reducerar risken för
stötar inuti kupén och förhindrar att
personerna slungas ut ur fordonet.
Föraren är skyldig att följa (och ansvarar
för att alla passagerare i bilen följer) de
lokala lagarna om skyldigheten att ha
säkerhetsbältet fastspänt och hur
det ska användas.
Spänn alltid fast säkerhetsbältet innan
du kör iväg.
Spänn fast säkerhetsbältet genom att
sitta rakt med ryggen tillbakalutad
mot ryggstödet.

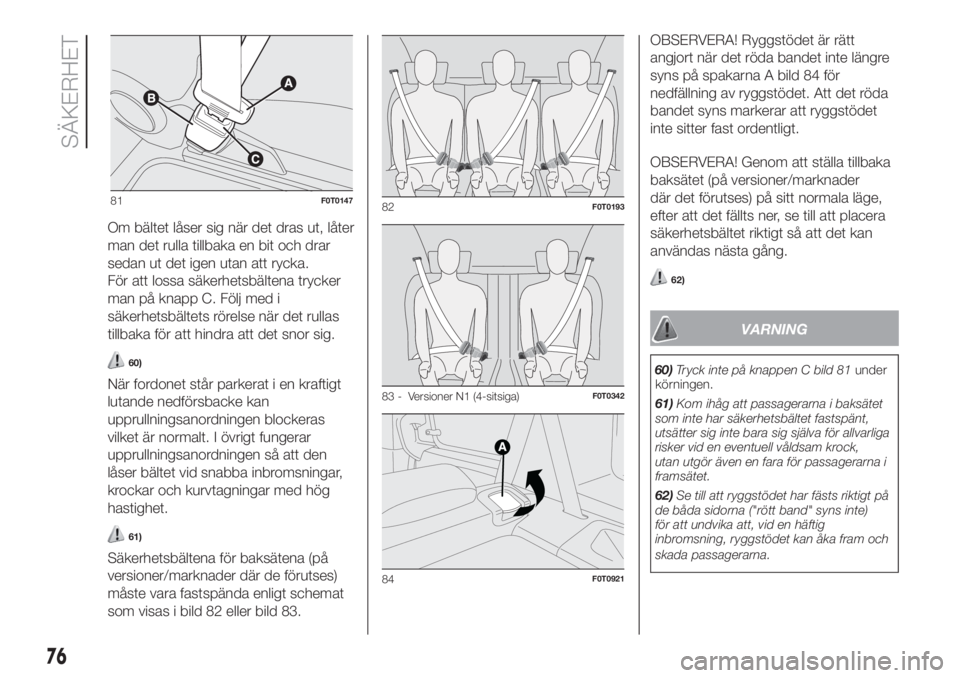

För att spänna fast säkerhetsbältet för
man in låstungan A bild 81 i spännet
B tills man hör ett klickande ljud.
75

Om bältet låser sig när det dras ut, låter
man det rulla tillbaka en bit och drar
sedan ut det igen utan att rycka.
För att lossa säkerhetsbältena trycker
man på knapp C. Följ med i
säkerhetsbältets rörelse när det rullas
tillbaka för att hindra att det snor sig.
60)
När fordonet står parkerat i en kraftigt
lutande nedförsbacke kan
upprullningsanordningen blockeras
vilket är normalt. I övrigt fungerar
upprullningsanordningen så att den
låser bältet vid snabba inbromsningar,
krockar och kurvtagningar med hög
hastighet.
61)
Säkerhetsbältena för baksätena (på
versioner/marknader där de förutses)
måste vara fastspända enligt schemat
som visas i bild 82 eller bild 83.OBSERVERA! Ryggstödet är rätt
angjort när det röda bandet inte längre
syns på spakarna A bild 84 för
nedfällning av ryggstödet. Att det röda
bandet syns markerar att ryggstödet
inte sitter fast ordentligt.
OBSERVERA! Genom att ställa tillbaka
baksätet (på versioner/marknader
där det förutses) på sitt normala läge,
efter att det fällts ner, se till att placera
säkerhetsbältet riktigt så att det kan
användas nästa gång.
62)
VARNING
60)Tryck inte på knappen C bild 81under
körningen.
61)Kom ihåg att passagerarna i baksätet
som inte har säkerhetsbältet fastspänt,
utsätter sig inte bara sig själva för allvarliga
risker vid en eventuell våldsam krock,
utan utgör även en fara för passagerarna i
framsätet.
62)Se till att ryggstödet har fästs riktigt på
de båda sidorna ("rött band" syns inte)
för att undvika att, vid en häftig
inbromsning, ryggstödet kan åka fram och
skada passagerarna.
81F0T014782F0T0193
83 - Versioner N1 (4-sitsiga)F0T0342
84F0T0921
76
SÄKERHET

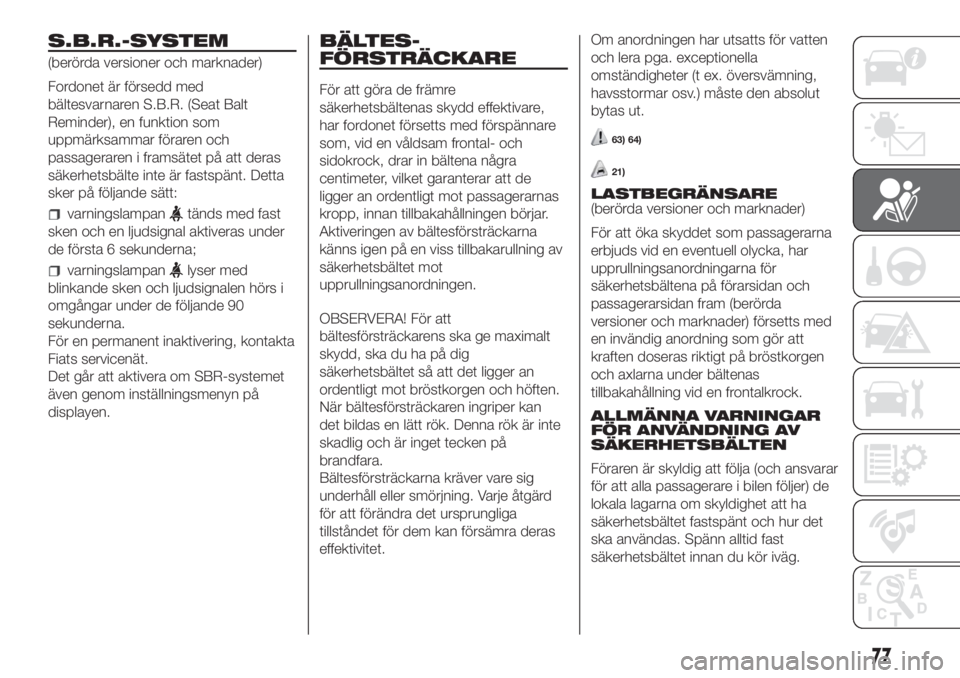

S.B.R.-SYSTEM
(berörda versioner och marknader)
Fordonet är försedd med
bältesvarnaren S.B.R. (Seat Balt
Reminder), en funktion som
uppmärksammar föraren och
passageraren i framsätet på att deras
säkerhetsbälte inte är fastspänt. Detta
sker på följande sätt:
varningslampantänds med fast
sken och en ljudsignal aktiveras under
de första 6 sekunderna;
varningslampanlyser med
blinkande sken och ljudsignalen hörs i
omgångar under de följande 90
sekunderna.
För en permanent inaktivering, kontakta
Fiats servicenät.
Det går att aktivera om SBR-systemet
även genom inställningsmenyn på
displayen.
BÄLTES-
FÖRSTRÄCKARE
För att göra de främre
säkerhetsbältenas skydd effektivare,
har fordonet försetts med förspännare
som, vid en våldsam frontal- och
sidokrock, drar in bältena några
centimeter, vilket garanterar att de
ligger an ordentligt mot passagerarnas
kropp, innan tillbakahållningen börjar.
Aktiveringen av bältesförsträckarna
känns igen på en viss tillbakarullning av
säkerhetsbältet mot
upprullningsanordningen.
OBSERVERA! För att
bältesförsträckarens ska ge maximalt
skydd, ska du ha på dig
säkerhetsbältet så att det ligger an
ordentligt mot bröstkorgen och höften.
När bältesförsträckaren ingriper kan
det bildas en lätt rök. Denna rök är inte
skadlig och är inget tecken på
brandfara.
Bältesförsträckarna kräver vare sig
underhåll eller smörjning. Varje åtgärd
för att förändra det ursprungliga
tillståndet för dem kan försämra deras
effektivitet.Om anordningen har utsatts för vatten
och lera pga. exceptionella
omständigheter (t ex. översvämning,
havsstormar osv.) måste den absolut
bytas ut.
63) 64)
21)
LASTBEGRÄNSARE
(berörda versioner och marknader)
För att öka skyddet som passagerarna
erbjuds vid en eventuell olycka, har
upprullningsanordningarna för
säkerhetsbältena på förarsidan och
passagerarsidan fram (berörda
versioner och marknader) försetts med
en invändig anordning som gör att
kraften doseras riktigt på bröstkorgen
och axlarna under bältenas
tillbakahållning vid en frontalkrock.
ALLMÄNNA VARNINGAR
FÖR ANVÄNDNING AV
SÄKERHETSBÄLTEN
Föraren är skyldig att följa (och ansvarar
för att alla passagerare i bilen följer) de
lokala lagarna om skyldighet att ha
säkerhetsbältet fastspänt och hur det
ska användas. Spänn alltid fast
säkerhetsbältet innan du kör iväg.
77

Även gravida kvinnor måste ha på sig
säkerhetsbälte. Även för dem och
för barnet är risken för skada vid en
eventuell krock betydligt mindre om
säkerhetsbältet har spänts fast. Gravida
kvinnor ska placera säkerhetsbältets
nedre del långt ner så att det sitter
ovanför höfterna och under magen
(som visas i bild 85).
Ju mer graviditeten framskrider, ska
föraren justera sätet och ratten för att
ha fullständig kontroll över fordonet
(pedalerna och ratten måste vara
lättillgängliga). Det är dock nödvändigt
att hålla ett maximalt avstånd mellan
magen och ratten.OBSERVERA! Bältesbandet får inte ha
snott sig. Den övre delen av bältet
ska ligga mot axeln och diagonalt över
bröstkorgen. Den undre delen ska
ligga an mot höften (så som visas i bild
86) och inte ligga över passagerarens
mage. Använd inte anordningar (fjädrar,
stoppanordningar osv.) som gör så att
säkerhetsbältena inte ligger an
ordentligt mot passagerarnas kroppar.
65) 66)
OBSERVERA! Varje säkerhetsbälte skall
användas av en enda person.
Transportera inte barn i knät med
säkerhetsbältet för att skydda båda två
bild 87. Fäst inte något objekt på
kroppen med bältet.UNDERHÅLL AV
SÄKERHETSBÄLTEN
Observera följande föreskrifter noga för
ett korrekt underhåll av
säkerhetsbältena:
Använd alltid säkerhetsbältena riktigt
utsträckta och inte snodda. Se till att
de kan löpa fritt utan hinder.
Kontrollera att säkerhetsbältet
fungerar riktigt på följande sätt: spänn
fast säkerhetsbältet och dra i det med
kraft.
Efter en olycka av en viss
allvarlighetsgrad, byt ut det
säkerhetsbälte du använde, även om
det inte verkar skadat. Byt i samtliga fall
ut säkerhetsbältet om
bältesförsträckarna har aktiverats.
85F0T0003
86F0T0004
87F0T0005
78
SÄKERHET
