2018 FIAT DUCATO BASE CAMPER Käyttö- ja huolto-ohjekirja (in in Finnish)

.
.

M12
140F1A0164
143

141F1A0165
144
KÄYNNISTÄMINEN JA AJAMINEN

IRROTETTAVAN
KUULAPÄISEN
HINAUSTANGON
KÄYTTÖOHJEET
41) 42) 43) 44) 45) 46)
Ennen matkaan lähtöä on tarkistettava
irrotettavan kuulapäisen hinaustangon
oikea lukitus, seuraavien ehtojen
mukaisesti:
Käsipyörän vihreä merkki osuu
kohdakkain hinaustangon vihreän
merkin kanssa.
Käsipyörä sijaitsee liikeradan
ääriasennossa hinaustangolla (ei rakoa).
Lukitus kiinni ja avain poistettu.
Käsipyörää ei voida irrottaa.
Kuulapäinen tanko tukevasti
paikallaan kiinnitysputkessaan. Tarkista
käsin ravistamalla.
Mikäli tarkistuksessa havaitaan, että
kaikki 4 vaatimusta eivät täyty,
asennusproseduuri on suoritettava
uudelleen.
Mikäli vain yksikin vaatimuksista ei täyty,
hinauskoukkua ei saa käyttää, koska
tällöin on olemassa onnettomuusvaara.
Ota yhteyttä liitoksen valmistajaan.
Kuulapäinen hinaustanko voidaan
asentaa ja irrottaa käsin, siis ilman
työvälineitä.
Älä koskaan käytä välineitä tai työkaluja,
koska kyseisessä tapauksessa
mekanismi saattaa vahingoittua.Älä vapauta koskaan, mikäli perävaunu
on kiinnitetty ajoneuvoon tai
taakkateline asennettuna.
Mikäli ajetaan ilman perävaunua tai
taakkatelinettä, kuulapäinen
hinaustanko on poistettava ja
kiinnitysputkeen on aina laitettava
sulkukorkki. Tämä on huomioitava
erityisesti, jos peitetään rekisterikilven
merkit tai valaistus.

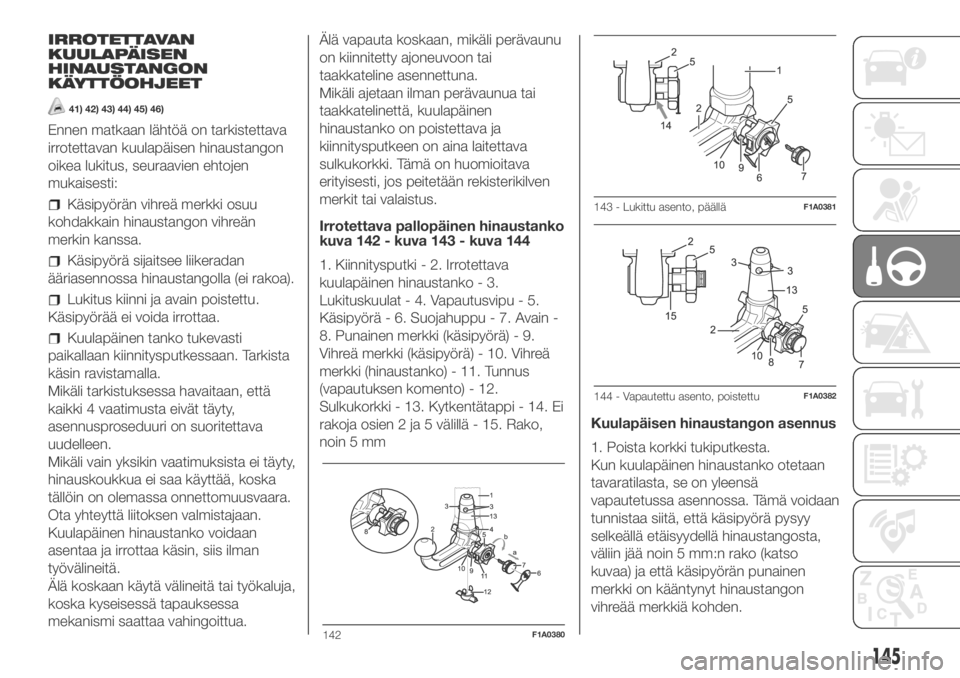

Irrotettava pallopäinen hinaustanko
kuva 142 - kuva 143 - kuva 144
1. Kiinnitysputki - 2. Irrotettava
kuulapäinen hinaustanko - 3.
Lukituskuulat - 4. Vapautusvipu - 5.
Käsipyörä - 6. Suojahuppu - 7. Avain -
8. Punainen merkki (käsipyörä) - 9.
Vihreä merkki (käsipyörä) - 10. Vihreä
merkki (hinaustanko) - 11. Tunnus
(vapautuksen komento) - 12.
Sulkukorkki - 13. Kytkentätappi - 14. Ei
rakoja osien 2 ja 5 välillä - 15. Rako,
noin 5 mmKuulapäisen hinaustangon asennus
1. Poista korkki tukiputkesta.
Kun kuulapäinen hinaustanko otetaan
tavaratilasta, se on yleensä
vapautetussa asennossa. Tämä voidaan
tunnistaa siitä, että käsipyörä pysyy
selkeällä etäisyydellä hinaustangosta,
väliin jää noin 5 mm:n rako (katso
kuvaa) ja että käsipyörän punainen
merkki on kääntynyt hinaustangon
vihreää merkkiä kohden.
142F1A0380
143 - Lukittu asento, päälläF1A0381
144 - Vapautettu asento, poistettuF1A0382
145

Muista, että hinaustanko voidaan
asentaa ainoastaan silloin, kun se on
kyseisessä tilassa. Mikäli hinaustangon
lukitusmekanismi on kytketty pois
päältä ennen asentamista, toimi kuten
muissakin tapauksissa, ja jos se sen
lisäksi osoittautuu olevan lukitussa
asennossa, kyseinen mekanismi on
esiladattava. Lukittu asento voidaan
tunnistaa siitä, että käsipyörän vihreä
merkintä osuu kohdakkain
hinaustangon vihreän merkinnän
kanssa ja että käsipyörä on liikeradan
ääriasennossa hinaustangolla, siis ilman
rakoa (ks. kuva).
Lukitusmekanismi esiladataan
seuraavasti: avain paikallaan ja lukitus
auki, poista käsipyörä seuraten nuolen
a suuntaan ja, lopuksi suorita esilataus,
kierrä nuolen b suuntaan
pysähtymiseen saakka. Vapautusvipu
kiinnittyy ja lukitusmekanismi jää
esilatausasentoon myös, kun käsipyörä
vapautetaan. Hinaustangon
asentamista varten sen on oltava
työnnettynä kiinnitysputkeen
kytkentätapin kanssa. Työnnä alhaalta
ja työnnä edelleen ylöspäin. Mekanismi
lukitaan sitten automaattisesti. Pidä
kädet kaukana käsipyörästä, koska
tämä suorittaa pyörivän liikkeen
lukitusprosessin aikana.2. Hinaustangon asentamista varten
sen on oltava työnnettynä
kiinnitysputkeen kytkentätapin kanssa.
Työnnä alhaalta ja työnnä edelleen
ylöspäin. Mekanismi lukitaan sitten
automaattisesti. Pidä kädet kaukana
käsipyörästä, koska tämä suorittaa
pyörivän liikkeen lukitusprosessin
aikana.
3. Sulje lukitus ja poista aina avain.
Avainta ei voida poistaa, kun lukitus on
vapautettuna. Laita suojahuppu
lukkoon.
Hinaustangon purkaminen
1. Irrota suojahuppu lukosta ja paina se
avaimen kahvaan. Avaa lukko avaimella.
2. Pidä kiinni tukevasti hinaustangosta,
irrota käsipyörä seuraten nuolen a
suuntaa ja kierrä nuolen b suuntaan
pysähtymiseen saakka siten, että
vapautetaan irrotusasentoon. Sitten
poista hinaustanko kiinnitysputkesta.
Käsipyörä voidaan sitten vapauttaa, se
pysähtyy itsestään vapautettuun
asentoon.
3. Aseta hinaustanko tavaratilaan siten,
ettei se likaannu tai vahingoitu muista
kuljetettavista tavaroista.
4. Työnnä asianmukainen korkki
tukiputkeen.
VAROITUS
41)Irrotettava pallopäinen aisa on
korjattava ja purettava ainoastaan
valmistajan toimesta.
42)Toimitettu kilpi on kiinnitettävä
ajoneuvon hyvin näkyvään kohtaan
tukiputken lähelle tai tavaratilan
sisäpuolelle.
43)Järjestelmän oikean toiminnan
takaamiseksi on poistettava säännöllisesti
kaikki kertyneet likajäämät pallopäisestä
aisasta ja tukiputkesta. Mekaanisten osien
huolto on suoritettava määriteltyinä
ajankohtina. Lukitus on käsiteltävä
ainoastaan grafiitilla.
44)Voitele säännöllisesti hartsia
sisältämättömällä rasvalla tai liitoksille
tarkoitetulla öljyllä liukupinnat ja pallot.
Voitelu toimii myös
lisäruosteenestosuojana.
45)Mikäli ajoneuvo puhdistetaan
höyrypuhdistimella, on purettava etukäteen
kuulapäinen aisa ja asetettava
asianmukainen korkki. Pallopäistä
hinausaisaa ei saa koskaan käsitellä
höyrysuihkulla.
46)Irrotettava pallopäisen hinausaisan
mukana tulee 2 avainta. Kirjaa ylös
lukkopesässä ilmoitettava avaimen numero
mahdollista myöhempää tilausta varten ja
säilytä se.
146
KÄYNNISTÄMINEN JA AJAMINEN

AJONEUVON PITKÄ
SEISONTA-AIKA
Jos ajoneuvolla ei ajeta yli kuukauteen,
noudata seuraavia ohjeita:
aseta ajoneuvo suojattuun, kuivaan
ja mahdollisuuksien mukaan
tuuletettuun tilaan;
kytke jokin vaihde päälle;
tarkista, ettei seisontajarrua ole
kytketty;
irrota liitin akun negatiivisesta
navasta; jos ajoneuvo on varustettu
akun virrankatkaisutoiminnolla (erotin),
irrotuksen menettelytapaa varten katso
kappaleen “Ohjaimet” kuvausta luvussa
“Ajoneuvon tunteminen”;
puhdista ja suojaa maalipinnat
suojavahalla;
puhdista ja suojaa kirkkaat
metallipinnat asianmukaisilla kaupallisilla
tuotteilla;
levitä tuulilasin ja takalasin
pyyhkimien kumisulkiin talkkia ja nosta
ne irti laseista;
avaa ikkunoita hiukan;
peitä ajoneuvo kangassuojalla tai
lävistetyllä muovisuojalla. Älä käytä
tiiviitä muovisuojia, jotka estävät
ajoneuvon pinnassa olevan kosteuden
haihtumisen;
täytä renkaat 0,5 baaria normaalia
painearvoa suuremmaksi ja tarkista
rengaspaine säännöllisesti;
älä tyhjennä moottorin
jäähdytysjärjestelmää.
VAROITUS Jos ajoneuvo on varustettu
hälytysjärjestelmällä, kytke hälytys
pois päältä kaukosäätimellä.
VAROITUS Ennen virransyötön
katkaisemista akusta, odota vähintään
yksi minuutti sen jälkeen, kun olet
kääntänyt virta-avaimen STOP-
asentoon ja sulkenut kuljettajan
puoleisen oven. Seuraavan akun
virransyötön uudelleen kiinnittämisen
yhteydessä, varmista, että virta-avain
on asennossa STOP ja että kuljettajan
puoleinen ovi on kiinni.
147

HÄTÄTILANTEET
LAMPUN VAIHTAMINEN .................149
ULKOISEN LAMPUN
VAIHTAMINEN.................................152
SISÄLAMPUN VAIHTAMINEN..........156
SULAKKEIDEN VAIHTO ..................157
GATEWAY FMS MODULE ...............171
RENKAAN VAIHTAMINEN ...............176
RENKAIDEN
PIKAKORJAUSPAKKAUS FIX & GO
AUTOMATIC ...................................181
KÄYNNISTYS HÄTÄTILANTEESSA ..183
AKUN LATAAMINEN .......................184
POLTTOAINEEN ESTOKYTKIN ......186
AJONEUVON HINAUS ....................187
148
HÄTÄTILANTEET
Puhjennut rengas tai sammunut
lamppu?
Voi tapahtua, että jokin ongelma
häiritsee matkantekoa.
Hätätilanteille omistetut sivut auttavat
sinua käsittelemään omatoimisesti
ja rauhallisesti kriittiset tilanteet.
Hätätilanteissa suosittelemme
soittamaan takuuvihkosesta löytyvään
palvelunumeroon.
Voit etsiä lähimmän Fiat-
huoltoverkoston edustajan ja löytää
monia muita hyödyllisiä tietoja
internet-sivuila
www.fiatprofessional.com, tai
asuntoauton omistajille osoitteesta
www.fiatcamper.com

LAMPUN
VAIHTAMINEN
YLEISET OHJEET
140) 141)
47)
Kun jokin lamppu ei toimi, tarkista
ennen sen vaihtamista, että vastaava
sulake on ehjä: katso sulakkeiden
sijainti tämän luvun kappaleesta
“Sulakkeiden vaihto”.
ennen lampun vaihtamista tulee
tarkistaa, ettei vastaavat koskettimet ole
hapettuneet
palaneet lamput tulee vaihtaa
tyypiltään ja teholtaan samanlaisiin
lamppuihin;
kun olet vaihtanut lampun, tarkista
aina sen suuntaus turvallisuussyistä;
VAROITUS Lampun sisäpintaan voi tulla
ohut huurrekerros: se ei ole merkki
häiriöstä, vaan johtuu alhaisesta
lämpötilasta ja ilmankosteudesta.
Huurre häviää nopeasti, kun valot
sytytetään. Jos valon sisällä on
vesitippoja, lampussa on vesivuoto. Ota
tällöin yhteyttä Fiat-palveluverkostoon.
VAROITUS
140)Sähköjärjestelmän muutokset ja
korjaukset, jotka suoritetaan virheellisesti ja
ottamatta huomioon järjestelmän teknisiä
ominaisuuksia, voivat aiheuttaa
toimintahäiriöitä ja tulipalovaaran.
141)Halogeenilamput sisältävät
paineenalaista kaasua ja niiden
rikkoutumisen yhteydessä voi lentää
lasinsiruja.
VAROITUS
47)Halogeenilamppuja on käsiteltävä
koskettaen ainoastaan metalliosia. Jos
läpinäkyvään lampun osaan kosketaan
sormilla, lampun teho heikkenee ja lampun
käyttöikä voi lyhentyä. Jos siihen kosketaan
vahingossa, pyyhi lamppu alkoholiin
kostutetulla kankaalla ja anna sen kuivua.
149

LAMPPUTYYPIT
Ajoneuvoon on asennettu erityyppisiä lamppuja:
Kokonaan lasiset lamput:(A-tyyppi) asennetaan paineella, voidaan
poistaa vetämällä.
Bajonettikantaiset lamput:(B-tyyppi) poistamiseksi paina lamppua ja
käännä vastapäivään.
Lieriömäiset lamput:(C-tyyppi) poistamiseksi vapauta vastaavista
koskettimista.
Halogeenilamput:(D-tyyppi) lampun poistamiseksi vapauta se ja
poista istukastaan.
Halogeenilamput:(E-tyyppi) lampun poistamiseksi vapauta se ja
poista istukastaan.
150
