2018 FIAT DUCATO BASE CAMPER Käyttö- ja huolto-ohjekirja (in in Finnish)

Mitä tarkoittaa Toimi seuraavasti
kellanruskeaDPF:N (HIUKKASSUODATIN) PUHDISTUS
KÄYNNISSÄ
(tietyissä versioissa/markkina-alueilla)
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman sekunnin
kuluttua.
Merkkivalo syttyy kiinteänä osoittaen kuljettajalle, että
DPF-järjestelmän on poistettava saastuttavia aineita,
jotka ovat jääneet kiinni (hiukkassuodatin)
regenerointiprosessin avulla.
Yhdessä merkkivalon syttymisen kanssa näyttö
osoittaa erityisviestin (tietyissä versioissa/markkina-
alueilla).Merkkivalo ei syty joka kerta, kun DPF regeneroidaan
vaan ainoastaan silloin, kun ajo-olosuhteet vaativat
ilmoittamaan kuljettajalle. Merkkivalon
sammuttamiseksi on ajoneuvo pidettävä liikkeessä
regeneroinnin loppuun suorittamiseen saakka.
Prosessi kestää keskimäärin 15 minuuttia.
Optimaaliset olosuhteet prosessin loppuun
saattamiselle saavutetaan säilyttämällä ajoneuvo
liikkeessä nopeudella 60 km/h moottorin
kierrosnopeudella, joka ylittää 2000 kierrosta/min.
Tämän merkkivalon syttyminen ei osoita ajoneuvossa
olevaa vikaa ja siten sitä ei tarvitse viedä korjaamoon.
10)
48)
kellanruskeaESC-ASR-/TRACTION PLUS -JÄRJESTELMÄN
HÄIRIÖ
Joissakin versioissa näytöllä näytetään vastaava viesti.
Merkkivalon vilkkuminen ajon aikana osoittaa ESC-
järjestelmän aktivoitumisen.Jos merkkivalo ei sammu tai se jää palamaan ajon
aikana, ota yhteyttä Fiat-palveluverkostoon.
Hill Holder -järjestelmän häiriö
Jos merkkivalo syttyy, Hill Holder -järjestelmässä on
toimintahäiriö.
Joissakin versioissa näytöllä näytetään vastaava viesti.Ota tällöin mahdollisimman pian yhteyttä Fiat-
palveluverkostoon.
kellanruskeaJARRUKENKIEN KULUNEISUUS
Merkkivalo syttyy, jos etu- tai takajarrupalat
osoittautuvat kuluneiksi.
Joissakin versioissa näytöllä näytetään vastaava viesti.Huolehdi niiden vaihtamisesta mahdollisimman pian.
71

Mitä tarkoittaa Toimi seuraavasti
kellanruskeaDRIVING ADVISOR
Kahden merkkivalon syttyminen osoittaa, että
järjestelmä on käynnistänyt toimintaolosuhteiden
tunnistamisen.
Kun järjestelmä tunnistaa sopivat toimintaolosuhteet,
se aktivoituu eli se kykenee avustamaan kuljettajaa
merkkiäänillä ja näkyvillä ilmoituksilla. Tästä seuraa
merkkivalojen sammuminen.
VAROITUS Mikäli toimintaolosuhteet eivät ole enää
voimassa, järjestelmä on päälle kytketty, mutta ei
aktiivinen, ja siten kaksi merkkivaloa syttyvät tauluun.
Kun järjestelmä on aktiivinen, jos ajoneuvo lähenee
yhtä rajoittavista reunaviivoista tai toista rajoittavista
kaistoista, kuljettajaa varoitetaan merkkiäänellä
yhdessä tauluun syttyvällä suuntamerkkivalolla (oikea
tai vasen).
Järjestelmän häiriö osoitetaan näytön 2
suuntamerkkivalolla
jayhdessä merkkiäänen ja
erityisen viestin kanssa.
72
MITTARITAULUN TUNTEMINEN

Mitä tarkoittaa Toimi seuraavasti

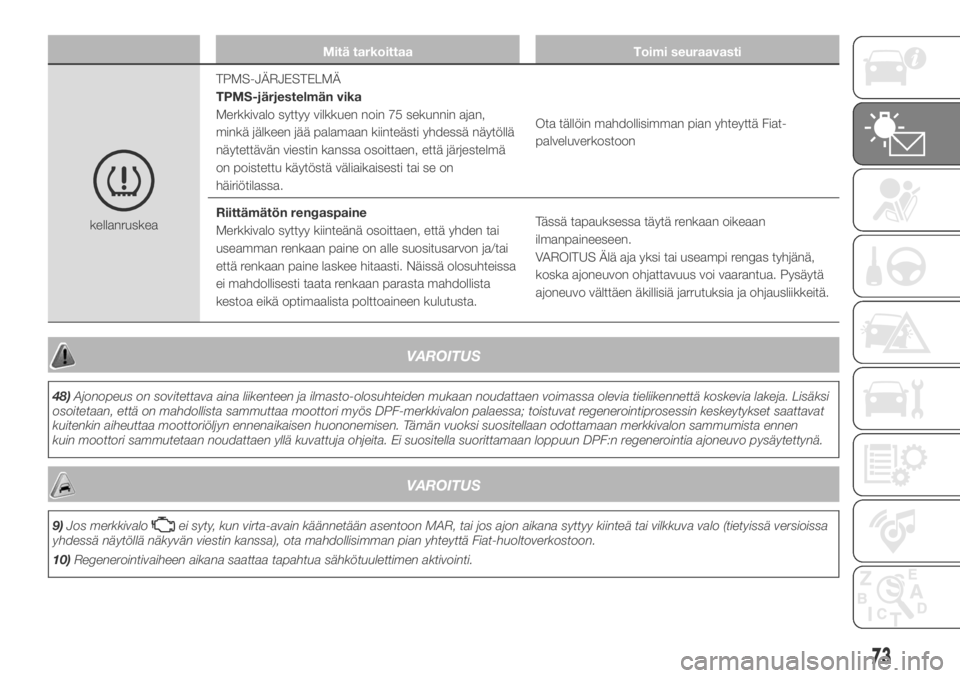

kellanruskeaTPMS-JÄRJESTELMÄ
TPMS-järjestelmän vika
Merkkivalo syttyy vilkkuen noin 75 sekunnin ajan,
minkä jälkeen jää palamaan kiinteästi yhdessä näytöllä
näytettävän viestin kanssa osoittaen, että järjestelmä
on poistettu käytöstä väliaikaisesti tai se on
häiriötilassa.Ota tällöin mahdollisimman pian yhteyttä Fiat-
palveluverkostoon
Riittämätön rengaspaine
Merkkivalo syttyy kiinteänä osoittaen, että yhden tai
useamman renkaan paine on alle suositusarvon ja/tai
että renkaan paine laskee hitaasti. Näissä olosuhteissa
ei mahdollisesti taata renkaan parasta mahdollista
kestoa eikä optimaalista polttoaineen kulutusta.Tässä tapauksessa täytä renkaan oikeaan
ilmanpaineeseen.
VAROITUS Älä aja yksi tai useampi rengas tyhjänä,
koska ajoneuvon ohjattavuus voi vaarantua. Pysäytä
ajoneuvo välttäen äkillisiä jarrutuksia ja ohjausliikkeitä.
VAROITUS
48)Ajonopeus on sovitettava aina liikenteen ja ilmasto-olosuhteiden mukaan noudattaen voimassa olevia tieliikennettä koskevia lakeja. Lisäksi
osoitetaan, että on mahdollista sammuttaa moottori myös DPF-merkkivalon palaessa; toistuvat regenerointiprosessin keskeytykset saattavat
kuitenkin aiheuttaa moottoriöljyn ennenaikaisen huononemisen. Tämän vuoksi suositellaan odottamaan merkkivalon sammumista ennen
kuin moottori sammutetaan noudattaen yllä kuvattuja ohjeita. Ei suositella suorittamaan loppuun DPF:n regenerointia ajoneuvo pysäytettynä.
VAROITUS
9)Jos merkkivaloei syty, kun virta-avain käännetään asentoon MAR, tai jos ajon aikana syttyy kiinteä tai vilkkuva valo (tietyissä versioissa
yhdessä näytöllä näkyvän viestin kanssa), ota mahdollisimman pian yhteyttä Fiat-huoltoverkostoon.
10)Regenerointivaiheen aikana saattaa tapahtua sähkötuulettimen aktivointi.
73

Mitä tarkoittaa Toimi seuraavasti
vihreäLÄHIVALOT
Merkkivalo syttyy, kun lähivalot kytketään päälle.
FOLLOW ME HOME
Merkkivalo syttyy (yhdessä näytölle ilmestyvän viestin
kanssa), kun käytetään tätä laitetta (katso kappaletta
"Follow me home -järjestelmä" kohdassa "Ulkovalot"
luvussa "Ajoneuvon tunteminen").
vihreäVASEN SUUNTAVILKKU
Merkkivalo syttyy, kun suuntavalojen (suuntavilkut)
ohjausvipu siirretään alas tai silloin, kun hätävalojen
painiketta painetaan yhdessä oikeanpuoleisen vilkun
kanssa.
vihreäOIKEA SUUNTAVILKKU
Merkkivalo syttyy, kun suuntavalojen (suuntavilkut)
ohjausvipu siirretään ylös tai silloin, kun hätävalojen
painiketta painetaan yhdessä vasemmanpuoleisen
vilkun kanssa.
vihreäSUMUVALOT
Merkkivalo syttyy, kun etusumuvalot sytytetään.
74
MITTARITAULUN TUNTEMINEN

Mitä tarkoittaa Toimi seuraavasti
vihreäCRUISE CONTROL
(tietyissä versioissa/markkina-alueilla)
Kun avain käännetään asentoon MAR, merkkivalo
syttyy näytölle, mutta sen on sammuttava muutaman
sekunnin kuluttua, mikäli Cruise Control on kytketty.
Merkkivalo syttyy tauluun käännettäessä Cruise
Control säätörengas asentoon ON taiversiosta
riippuen. Joissakin versioissa näytöllä näytetään
vastaava viesti.
vihreäSPEED LIMITER
(tietyissä versioissa/markkina-alueilla)
Merkkivalo taululla syttyy, kun toiminto aktivoidaan.
Joissakin versioissa näytöllä näytetään vastaava viesti.
vihreäAUTOMAATTISET KAUKOVALOT
Merkkivalo syttyy, kun automaattisesti kaukavalot
syttyvät.
sininenKAUKOVALOT
Merkkivalo syttyy, kun kaukovalot sytytetään.
75

Mitä tarkoittaa Toimi seuraavasti
vihreäTOIMINTO "UP"
(vain COMFORT-MATIC-vaihteistolla, tietyissä
versioissa / markkina-alueilla)
UP-toiminto voidaan ottaa käyttöön ainoastaan
automaattisen logiikan ollessa kytkettynä COMFORT-
MATIC vaihteistoon.
UP-toiminto otetaan käyttöön painamalla
UP-painiketta, joka sijaitsee kojelaudan ohjaimien
joukossa.
Kun kyseinen toiminto otetaan käyttöön, mittaritauluun
syttyy merkkivalo
yhdessä mukautettavalle
monitoiminäytölle ilmestyvän vahvistusviestin kanssa.
76
MITTARITAULUN TUNTEMINEN

Näytön viestit
Mitä tarkoittaa Toimi seuraavasti
ULKOVALOJEN VIKA
(Versiot uudelleen konfiguroitavalla monitoiminäytöllä)
Tunnus syttyy, kun havaitaan häiriö yhdessä
seuraavista valoista:
suuntavilkut
takasumuvalot
jarruvalot
seisontavalot
huomiovalot
rekisterikilven valot
peruutusvalot
automaattikaukovalot
perävaunun seisontavalot
perävaunun suuntavalot.Näihin valoihin liittyvä häiriö saattaa olla: yhden tai
useamman lampun palaminen, vastaavan
suojasulakkeen palaminen tai sähköliitännän katkos.
MOOTTORIÖLJYN RIITTÄMÄTTÖMÄN PAINEEN
MERKKIVALON VIKA
Symboli syttyy, kun moottorin riittämättömän
öljynpaineen merkkivalossa havaitaan vika.Ota yhteyttä Fiat-palveluverkostoon.
JARRUVALOJEN HÄIRIÖ
(Versiot uudelleen konfiguroitavalla monitoiminäytöllä)
Tunnus syttyy, kun jarruvaloissa havaitaan jokin häiriö.Häiriö saattaa olla: yhden tai useamman lampun
palaminen, vastaavan suojasulakkeen palaminen tai
sähköliitännän katkos.
HÄIRIÖ AUTOMAATTISISSA KAUKOVALOISSA
(Versiot uudelleen konfiguroitavalla monitoiminäytöllä)
Tunnus syttyy, kun havaitaan kaukovalojen
automaattisen sytytysjärjestelmän häiriö.
77

Mitä tarkoittaa Toimi seuraavasti
TIELLÄ MAHDOLLISESTI JÄÄTÄ
Kun ulkolämpötila on 3°C tai sitä alhaisempi,
ulkolämpötilasta ilmoittava merkki vilkkuu ilmoittaen,
että tiellä voi olla jäätä.
Näytölle ilmestyy erityisviesti (ainoastaan versioissa
monitoimisella näytöllä).
RAJOITUSNOPEUS YLITETTY
Tunnus syttyy yhdessä erityisviestin kanssa, kun
ajoneuvo ylittää asetetun rajoitusnopeuden (ks.
"Monitoiminen näyttö" luvusta "Ajoneuvon
tunteminen").
MÄÄRÄAIKAISHUOLTO
(tietyissä versioissa/markkina-alueilla)
Tunnus syttyy yhdessä erityisviestin kanssa
määräaikaishuoltoa koskevia ilmoituksia vastaavasti ja
se pysyy näytöllä, kunnes saavutetaan erääntymisen
raja-arvo. Se sammuu, kun on suoritettu huolto Fiat-
palveluverkoston liikkeessä tai kun on ajettu 1000 km
huollon erääntymisen jälkeen.
POLTTOAINEEN LUKITUSJÄRJESTELMÄN
INERTIAALIKYTKIN AKTIVOITUNUT
(Versiot uudelleen konfiguroitavalla monitoiminäytöllä)
Tunnus syttyy näytölle yhdessä polttoaineen
lukitusjärjestelmän inertiaalikytkimen aktivoitumisen
kanssa.Polttoaineen lukitusjärjestelmän inertiaalikytkimen
uudelleenaktivointiproseduuria varten katso kappaletta
"Polttoaineen lukitusjärjestelmän kytkin ja virransyöttö"
luvussa "Ajoneuvon tunteminen". Mikäli ei ole
mahdollista palauttaa polttoaineen syöttöä, ota
yhteyttä Fiat-palveluverkostoon.
78
