2018 FIAT DUCATO BASE CAMPER Instructieboek (in Dutch)

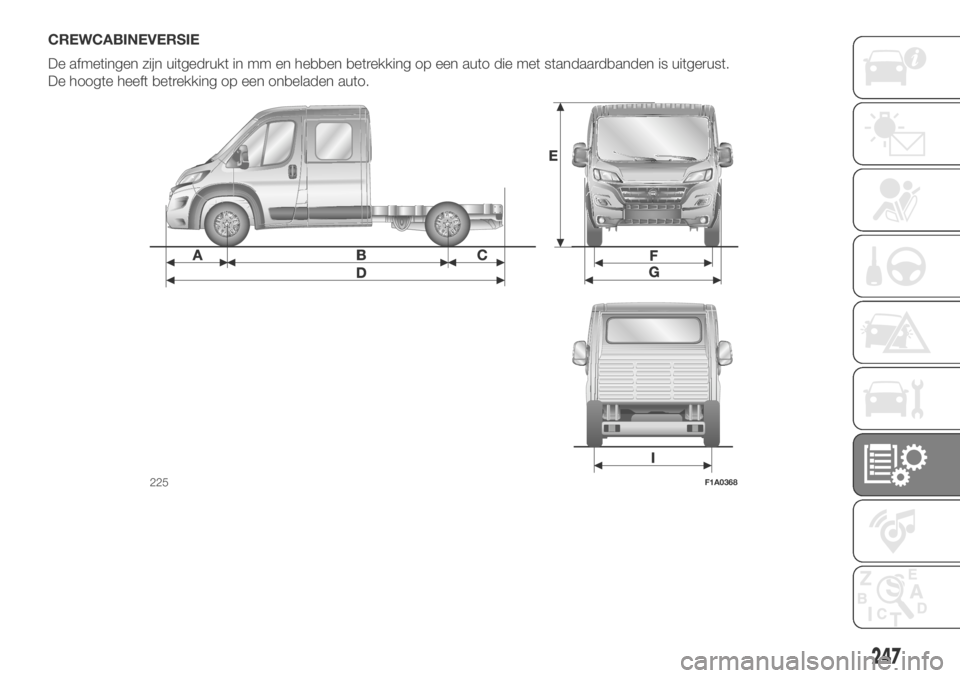

CREWCABINEVERSIE
De afmetingen zijn uitgedrukt in mm en hebben betrekking op een auto die met standaardbanden is uitgerust.
De hoogte heeft betrekking op een onbeladen auto.
225F1A0368
247

DUBBELE CABINE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
De afmetingen variëren op basis van de versies binnen de hierboven vermelde limieten.
248
TECHNISCHE GEGEVENS

PRESTATIES
Toegestane topsnelheden na de eerste gebruiksperiode van het voertuig in km/h.
Versies2.0 115
Multijet 22.3 130
Multijet 22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Licht / Maxi Licht / Maxi Licht / Maxi Light Maxi
BESTEL
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 161171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
MEDIUM dak
(H2)143 150 157166 (alleen 15"
banden)
161 (voor 15" /
16” banden)160
HOOG dak (H3) 148 145 162 152 155
PICK-UP /
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD /
PLATFORMS
(behalve Tempo
Libero versie)LAAG dak (H1) 148 155 157171 (alleen 15"
banden)
161 (voor 15" /
16” banden)161
CHASSIS-
CABINE /
CHASSIS-
SCHUTBORD
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
BESTEL
(Tempo Libero
versie)LAAG dak (H1) 148 152 152 152 152
MEDIUM dak
(H2)143 150 152 152 152
HOOG dak (H3) 148 145 152 152 152
249

Versies2.3 130 Multijet 2 met AdBlue
Licht / Maxi
PANORAMA/COMBILAAG dak (H1) 155
MEDIUM dak (H2) 150
Versies3.0 140 Natural Power
Licht / Maxi
Op benzine(*)–90
Op aardgasLAAG dak (H1) 159
MEDIUM dak (H2) 155
HOOG dak (H3) 153
(*) Voertuigen van de categorie N2 zijn door vereisten van typegoedkeuringen beperkt tot 90 km/u. Voertuigen van de categorie M2 zijn door vereisten van
typegoedkeuringen beperkt tot 100 km/u.
250
TECHNISCHE GEGEVENS

GEWICHTEN EN
BELASTINGEN
De gewichten en belastingen van uw
voertuig zijn te vinden op het plaatje dat
te zien is in fig. 226 en beschreven
wordt in het hoofdstuk
“Identificatieplaatje” of op het
kentekenbewijs, waarop de gewichten
voor de typegoedkeuring worden
vermeld (voor bepaalde markten).
EMaximaal toelaatbaar gewicht van
volledig beladen voertuig (GVW).
FMaximaal toelaatbaar gewicht van
voertuig (GVW) volledig geladen met
aanhanger. Als er geen waarde in
het veld staat of als er een dash
staat, betekent dit, dat het voertuig
niet kan slepen
GMax. toelaatbaar gewicht op eerste
(voor)as.
HMax. toelaatbaar gewicht op tweede
(achter)as.
Het maximale trekgewicht voor een
geremde aanhanger kan worden
berekend door het verschil te nemen
van de waarden F en E op het plaatje.
Bijvoorbeeld: F=6000 kg - E=3500 kg
Geremde aanhanger=2500 kg
BELANGRIJKDe aangeduide
aanhanger- en trekgewichten niet
overschrijden.
BELANGRIJKDe trekcapaciteiten van
het voertuig naleven.
In de tabellen staat het trekgewicht
voor motorversie.
226F1A0245
251

TREKGEWICHTEN (kg)
Legenda:
A= TREKGEWICHT
B= ONGEREMDE AANHANGER
C= TREKHAAKBELASTING
VERSIE (GVW) MOTOR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (behalve
Panorama)2500 750 100
MAXI (ZWAAR)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 met AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Voor Special T.L. 2500 kg (trekgewicht = 100 kg)
252
TECHNISCHE GEGEVENS

OPMERKING De volgende voertuigen vallen niet onder de tabel:
Legenda:
A= TREKGEWICHT
C= TREKHAAKBELASTING
MOTOR CARROSSERIEVERSIES MAXIMUM
TOELAATBAAR
TOTAALGEWICHTAC
ALLEMINIBUS / BASE
MINIBUSALLE 4005 / 4250 / 4300 - -
OPMERKING Voor voertuigen met trekhaak: de verticale statische belasting op de trekhaak moet binnen het maximaal
toelaatbare gewicht voor het voertuig vallen.
MAX (maximaal toelaatbaar gewicht + TREKGEWICHT) = 6500 kg
253

TANKEN
2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet
met AdBlue2.3 180 Multijet 2
PowerVoorgeschreven
brandstof en
originele
smeermiddelen
Brandstoftank (liter):
90(*)90(*)90(*)90(*)Diesel voor
motorvoertuigen
(EN590-specificatie) Inclusief een reserve
van (liter):10/12 10/12 10/12 10/12
UREUM Tankinhoud
(liter)
(voor bepaalde
versies/markten,
indien van
toepassing)-
15
(**)15 -AdBlue (ureum-
wateroplossing)
standaard DIN 70
070 en ISO 22241-1
204) 205)
(*) Alle versies kunnen optioneel worden uitgerust met een 120 liter tank (met een reserve van 12 liter). Met de optie "Tempo Libero" is een 60 liter tankbeschikbaar
op aanvraag (met reserve van 10 liter).
(**) Alleen voor 150 ECOJET-versies
254
