per versioni dotate di cerchi in lega,
rimuovere la coppetta coprimozzo
montata a pressione;
allentare di circa un giro i bulloni di
fissaggio della ruota da sostituire,
utilizzando la chiave di smontaggio
ruote;

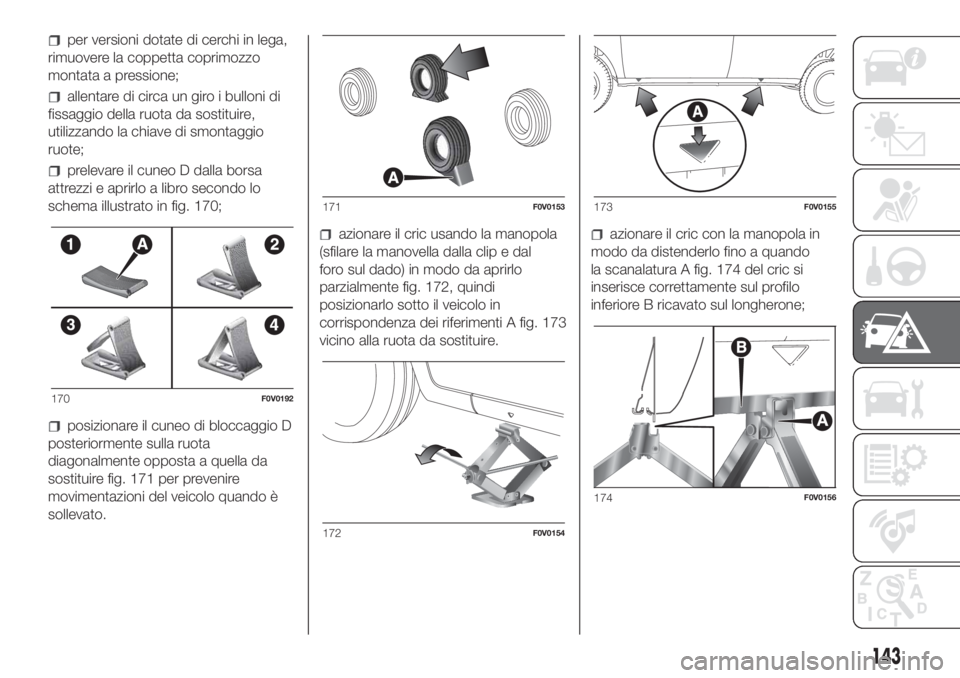

prelevare il cuneo D dalla borsa
attrezzi e aprirlo a libro secondo lo
schema illustrato in fig. 170;
posizionare il cuneo di bloccaggio D
posteriormente sulla ruota
diagonalmente opposta a quella da
sostituire fig. 171 per prevenire
movimentazioni del veicolo quando è
sollevato.
azionare il cric usando la manopola
(sfilare la manovella dalla clip e dal
foro sul dado) in modo da aprirlo
parzialmente fig. 172, quindi
posizionarlo sotto il veicolo in
corrispondenza dei riferimenti A fig. 173
vicino alla ruota da sostituire.azionare il cric con la manopola in
modo da distenderlo fino a quando
la scanalatura A fig. 174 del cric si
inserisce correttamente sul profilo
inferiore B ricavato sul longherone;
170F0V0192
171F0V0153
172F0V0154
173F0V0155
174F0V0156
143

avvisare le eventuali persone
presenti che il veicolo sta per essere
sollevato; occorre pertanto scostarsi
dalle sue immediate vicinanze ed a
maggior ragione avere l’avvertenza di
non toccarlo fino a quando non sarà
nuovamente riabbassato;
introdurre la manovella spingendola
nel foro sul dado e nella clip in plastica,
azionare il cric e sollevare il veicolo,
sino a quando la ruota si alza da terra
di alcuni centimetri. Girando la
manovella, verificare che la rotazione
della stessa avvenga liberamente,
cautelandosi così da rischi di
escoriazioni alla mano per l’eventuale
sfregamento contro il suolo. Anche
le parti del cric in movimento (vite ed
articolazioni) possono procurare lesioni:
evitarne il contatto. Pulirsi
accuratamente in caso di
imbrattamento con il grasso
lubrificante;
svitare completamente i bulloni di
fissaggio, quindi rimuovere la ruota;
assicurarsi che la ruota di scorta sia,
sulle superfici di contatto con il mozzo,
pulita e priva di impurità che
potrebbero, successivamente, causare
l’allentamento dei bulloni di fissaggio;
montare la ruota di uso normale
avvitando la prima colonnetta B fig. 175
per 2 filetti nel foro più vicino alla
valvola di gonfiaggio A;
montare la coppa ruota, facendo
coincidere il simbolo
(ricavato sulla
coppa stessa) con la valvola di
gonfiaggio, quindi inserire le altre 3
colonnette;
avvitare le colonnette utilizzando la
chiave in dotazione;
azionare il cric in modo da
abbassare il veicolo ed estrarre il cric;
mediante l’utilizzo della chiave in
dotazione, serrare a fondo i bulloni,
passando alternativamente da un
bullone a quello diametralmente
opposto, secondo l’ordine numerico
illustrato in fig. 176.Ad operazione conclusa
fissare la staffa A fig. 177 al cerchio
dopo averla fatta passare attraverso
il foro, inserire il perno filettato all’interno
di uno dei fori colonnette e bloccare
avvitando il pomello B;
175F0V0157
176F0V0158
177F0V0194
144
IN EMERGENZA

per i veicoli dotati di cerchi in lega
prelevare l’adattatore D fig. 178 e
introdurre il distanziale in plastica C tra
la molla e la flangia della staffa. L’aletta
di plastica deve essere rivolta verso il
basso e combaciare con la parte
tagliata della flangia;
introdurre la staffa E fig. 179
nell’adattatore D, inserire il perno nel
foro e fissare con il pomello F;
posizionare la ruota in verticale e
appoggiare l’adattatore montato sulla
parte interna del cerchione, utilizzando
le viti in dotazione fissare la ruota
all’adattatoreservendosi della chiave per
imbocco colonnette G fig. 180.
Stringere le viti con la chiave di
smontaggio ruote.
NOTA Utilizzare la borsa di copertura
ruota di scorta per proteggere la ruota
in lega sostituita.
controllare la sistemazione corretta
nell’apposita sede sottopianale (il
sistema di sollevamento è dotato di
frizione per limitazione fine corsa,
eventuali mal posizionamenti
pregiudicano la sicurezza);
reinserire il cric e gli attrezzi
nell’apposita borsa porta attrezzi;
riposizionare la borsa porta attrezzi
dietro il sedile lato sinistro (versioni
Cargo) o, appoggiando la base della
borsa alla fiancata, nel vano all’interno
del fiancone posteriore destro (versioni
Doblò/Doblò Combi).
ATTENZIONE
121)La ruota di scorta (dove prevista) è
specifica per il veicolo; non adoperarla su
veicoli di modello diverso, né utilizzare
ruote di soccorso di altri modelli sul proprio
veicolo. La ruota di scorta deve essere
usato solo in caso di emergenza. L’impiego
deve essere ridotto al minimo
indispensabile.
122)Segnalare la presenza del veicolo
fermo secondo le disposizioni vigenti: luci
di emergenza, triangolo rifrangente, ecc.
È opportuno che le persone a bordo
scendano, specialmente se il veicolo è
molto carico, ed attendano che si compia
la sostituzione sostando fuori dal pericolo
del traffico. In caso di strade in pendenza o
dissestate, posizionare sotto le ruote dei
cunei o altri materiali adatti a bloccare
il veicolo. Far riparare e rimontare la ruota
sostituita il più presto possibile. Non
ingrassare i filetti dei bulloni prima
di montarli: potrebbero svitarsi
spontaneamente.
178F0V0214
179F0V0215
G
180F0V0216
145

123)Il cric serve solo per la sostituzione di
ruote sul veicolo a cui è in dotazione
oppure su veicoli dello stesso modello.
Sono assolutamente da escludere impieghi
diversi come ad esempio sollevare veicoli
di altri modelli. In nessun caso, utilizzarlo
per riparazioni sotto il veicolo. Il non
corretto posizionamento del cric può
provocare la caduta del veicolo sollevato.
Non utilizzare il cric per portate superiori
a quella indicata sull’etichetta che vi si
trova applicata.
124)Un montaggio errato della coppa
ruota, può causarne il relativo distacco
quando il veicolo è in marcia. Non
manomettere assolutamente la valvola di
gonfiaggio. Non introdurre utensili di alcun
genere tra cerchio e pneumatico.
Controllare regolarmente la pressione degli
pneumatici e del ruotino di scorta
attenendosi ai valori riportati nel capitolo
“Dati tecnici”.KIT FIX&GO
AUTOMATIC
125) 126)
37)
DESCRIZIONE
Il kit riparazione rapida pneumatici
Fix&Go fig. 181 è ubicato nel bagagliaio
all'interno di un apposito contenitore
ed è composto da:
una cartuccia 1 contenente il liquido
sigillante, dotata di tubo trasparente
per l’iniezione del liquido sigillante 4 e
bollino adesivo 3 recante la scritta “Max
80Km/h, da mettere in posizione ben
visibile (es. plancia portastrumenti)
dopo la riparazione dello pneumatico
un compressore 2;
pieghevole informativo utilizzato per
un pronto uso corretto del kit;PROCEDURA DI
RIPARAZIONE DELLO
PNEUMATICO E
RIPRISTINO PRESSIONE
Procedere come segue:
fermare la vettura in posizione che
non costituisca pericolo per il traffico
e permetta di effettuare la procedura in
sicurezza. Il terreno deve essere
possibilmente in piano e
sufficientemente compatto;
arrestare il motore, inserire le luci di
emergenza ed inserire il freno di
stazionamento;
indossare il giubbotto
catarifrangente prima di scendere dalla
vettura (in ogni caso attenersi alle
leggi vigenti del Paese in cui si circola);
181F0V0700
182F0V0701
146
IN EMERGENZA

inserire la cartuccia 1 contenente il
sigillante nell’apposito vano del
compressore 2, premendo con forza
verso il basso fig. 181. Staccare il
bollino adesivo di velocità 3 ed
applicarlo in posizione ben visibile fig.
185;
indossare i guanti;
rimuovere il tappo dalla valvola dello
pneumatico ed avvitare il tubo
trasparente del sigillante 4 fig. 181 alla
valvola. Se è presente la cartuccia
da 250 ml l’alloggiamento del tubo
trasparente è dotato di ghiera
removibile per agevolare l’estrazione.
Assicurarsi che il pulsante ON-OFF
5 fig. 183. sia in posizione spento
(pulsante non premuto);
inserire il connettore elettrico 6 fig.
182 nella presa 12V del veicolo ed
accendere il motore del veicolo;
azionare il compressore premendo il
pulsante ON-OFF 5 fig. 183. Quando
il manometro 7 segnala la pressione
prescritta indicata sul Libretto Uso
e Manutenzione o apposita etichetta,
spegnere il compressore premendo
nuovamente il pulsante ON-OFF 5;
scollegare la cartuccia 1 dal
compressore, premendo il pulsante di
sgancio 8 e sollevando la cartuccia
1 verso l’alto fig. 184.Se entro 15 min. dall’accensione del
compressore il manometro 7 fig. 183
segnala una pressione inferiore a 1.8
bar / 26 psi, spegnere il compressore,
scollegare il tubo del sigillante 4 dalla
valvola dello pneumatico, rimuovere la
cartuccia 1 dal compressore fig. 184.
Spostare il veicolo di circa 10 m per
permettere la distribuzione del sigillante;
fermare il veicolo in sicurezza, azionare
il freno a mano e ripristinare la
pressione usando il tubo nero di
gonfiaggio 9 fig. 186 fino al
raggiungimento della pressione
prescritta. Se anche in questo caso,
entro 15 min. dall’accensione la
pressione è inferiore a 1.8 bar / 26 psi,
non riprendere la marcia e rivolgersi
alla Rete Assistenziale.Dopo aver guidato per circa 8 km / 5
miglia, posizionare la vettura in una
zona sicura ed agevole, inserendo
il freno a mano. Prelevare il
compressore e ripristinare la pressione
usando il tubo nero di gonfiaggio 9
fig. 186.
Se la pressione indicata è superiore a
1.8 bar / 26 psi, ripristinare la pressione
e riprendere la marcia guidando con
prudenza e raggiungere nel più breve
tempo la Rete Assistenziale. Se invece
viene rilevata una pressione inferiore
a 1.8 bar / 26 psi, non riprendere la
marcia e rivolgersi alla Rete
Assistenziale.
183F0V0702
184F0V0703
147

PROCEDURA PER
RIPRISTINO PRESSIONE
Procedere come segue:
fermare il veicolo in sicurezza, come
precedentemente indicato e, azionare
il freno a mano;
estrarre il tubo nero di gonfiaggio 9
fig. 186 e avvitarlo saldamente alla
valvola dello pneumatico. Seguire le
istruzioni riportate in fig. 182 e fig. 186.
Per regolare l’eventuale
sovrappressione dello pneumatico,
premere il pulsante rilascio aria 10 fig.
183.
SOSTITUZIONE
CARTUCCIA
Procedere come segue:
utilizzare esclusivamente cartucce
originali Fix&Go; acquistabili presso
la Rete Assistenziale.
per rimuovere la cartuccia 1 fig. 181,
premere il pulsante di sgancio 8 fig.
184 e sollevarla.
ATTENZIONE
125)Le informazioni previste dalla
normativa vigente sono riportate
sull’etichetta della cartuccia del kit Fix&Go.
Leggere attentamente l’etichetta della
cartuccia prima dell’utilizzo, evitare l’uso
improprio. Il kit dovrà essere utilizzato
da adulti e non può essere lasciato in uso
ai minori.126)ATTENZIONE: Non superare gli 80
km/h. Non accelerare e frenare in modo
brusco. Il kit effettua una riparazione
temporanea e pertanto lo pneumatico deve
essere esaminato e riparato da uno
specialista nel più breve tempo possibile.
Prima di utilizzare il kit assicurarsi che lo
pneumatico non sia troppo danneggiato e
che il cerchio sia in buone condizioni
altrimenti non utilizzare e chiamare il
soccorso stradale. Non togliere i corpi
estranei dallo pneumatico. Non lasciare
acceso il compressore oltre 20 minuti
continuativi: pericolo di surriscaldamento.
ATTENZIONE
37)Il liquido sigillante è efficace alle
temperature comprese tra da -40°C a +55
°C. Il liquido sigillante è soggetto a
scadenza. Si possono riparare pneumatici
che hanno subito lesioni sul battistrada fino
ad un diametro massimo di 6 mm.
Mostrare la cartuccia e l’etichetta al
personale che dovrà maneggiare
lo pneumatico trattato con il kit di
riparazione pneumatici.
185F0V0704
186F0V0705
148
IN EMERGENZA

AVVIAMENTO DI
EMERGENZA
Se la spiasul quadro strumenti
rimane accesa a luce fissa, rivolgersi
immediatamente alla Rete Assistenziale
Fiat.
AVVIAMENTO CON
BATTERIA AUSILIARIA
Se la batteria è scarica, è possibile
avviare il motore utilizzando un’altra
batteria, con capacità uguale o poco
superiore rispetto a quella scarica.
Per effettuare l’avviamento procedere
come segue fig. 187:
collegare i morsetti positivi (segno +
in prossimità del morsetto) delle due
batterie con un apposito cavo;
collegare con un secondo cavo il
morsetto negativo (–) della batteria
ausiliaria con un punto di massa
sul
motore o sul cambio del veicolo da
avviare;
avviare il motore;
quando il motore è avviato, togliere i
cavi, seguendo l’ordine inverso rispetto
a prima.
Se dopo alcuni tentativi il motore non si
avvia, non insistere inutilmente ma
rivolgersi alla Rete Assistenziale Fiat.AVVERTENZA Non collegare
direttamente i morsetti negativi delle
due batterie: eventuali scintille possono
incendiare il gas detonante che
potrebbe fuoriuscire dalla batteria. Se la
batteria ausiliaria è installata su un’altro
veicolo, occorre evitare che tra
quest’ultima e il veicolo con batteria
scarica vi siano parti metalliche
accidentalmente a contatto.
38)
127)
AVVIAMENTO CON
MANOVRE AD INERZIA
Deve assolutamente essere evitato
l’avviamento mediante spinta, traino
oppure sfruttando le discese. Queste
manovre potrebbero causare l’afflusso
di combustibile nella marmitta catalitica
e danneggiarla irreparabilmente.AVVERTENZA Fino a quando il motore
non è avviato, il servofreno ed il
servosterzo elettrico non sono attivi,
quindi è necessario esercitare uno
sforzo sul pedale del freno e sul
volante, di gran lunga superiore
all’usuale.
ATTENZIONE
38)Evitare rigorosamente di impiegare un
carica batteria rapido per l’avviamento
d’emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
ATTENZIONE
127)Questa procedura di avviamento deve
essere eseguita da personale esperto
poiché manovre scorrette possono
provocare scariche elettriche di notevole
intensità. Inoltre il liquido contenuto nella
batteria è velenoso e corrosivo, evitarne
il contatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi alla batteria
con fiamme libere o sigarette accese e di
non provocare scintille.
187F0V0147
149

SISTEMA BLOCCO
COMBUSTIBILE
Interviene in caso d’urto provocando:
l’interruzione dell’alimentazione
di combustibile con conseguente
spegnimento del motore;
lo sblocco automatico delle porte;
l’accensione delle luci interne;
l'accensione delle luci di emergenza
(per disattivare le luci premere il
pulsante dedicato sulla plancia
portastrumenti).
128)
Su alcune versioni l’intervento del
sistema è segnalato dal messaggio
“Blocco combustibile intervenuto
vedere manuale” visualizzato dal
display.
Ispezionare accuratamente il veicolo
per accertarsi che non vi siano perdite
di combustibile, ad esempio nel vano
motore, sotto il veicolo od in prossimità
della zona serbatoio.
Dopo l’urto, ruotare la chiave di
avviamento in STOP per non scaricare
la batteria.Per ripristinare il corretto funzionamento
del veicolo, deve essere effettuata la
seguente procedura:
rotazione della chiave di avviamento
in posizione MAR;
attivazione indicatore di direzione
destro;
disattivazione indicatore di direzione
destro;
attivazione indicatore di direzione
sinistro;
disattivazione indicatore di direzione
sinistro;
attivazione indicatore di direzione
destro;
disattivazione indicatore di direzione
destro;
attivazione indicatore di direzione
sinistro;
disattivazione indicatore di direzione
sinistro;
rotazione chiave di avviamento in
posizione STOP.Versioni Natural Power
In caso di urto del veicolo, viene
interrotta immediatamente
l’alimentazione della benzina e
dell’iniezione causando lo spegnimento
del motore e di conseguenza la
chiusura delle elettrovalvole di
sicurezza.
ATTENZIONE
128)Dopo l’urto, se si avverte odore di
combustibile o si notano delle perdite
dall’impianto di alimentazione, non
reinserire il sistema, per evitare rischi di
incendio.
150
IN EMERGENZA
