SOLLEVAMENTO
DEL VEICOLO
Nel caso in cui si rendesse necessario
sollevare il veicolo recarsi presso la
Rete Assistenziale Fiat, che è attrezzata
di ponti a bracci o sollevatori da
officina.
TRAINO DEL
VEICOLO
L’anello di traino, fornito in dotazione
con il veicolo è ubicato nel contenitore
attrezzi, ubicato dietro lo schienale
del sedile lato sinistro (versioni Cargo) o
nel bagagliaio (versioni Doblò / Doblò
Combi).
AGGANCIO DELL’ANELLO
DI TRAINO
Procedere come segue:
sganciare il tappo A fig. 188-fig.
189;
prelevare l’anello di traino B dalla
borsa attrezzi;
avvitare a fondo l’anello sul perno
filettato anteriore o posteriore.
129) 130) 131)
39)
Versioni con cambio COMFORT-
MATIC e cambio DUALOGIC™
Assicurarsi che il cambio sia in folle (N)
(verificando che il veicolo si muova a
spinta) ed operare come per il traino di
un normale veicolo con cambio
meccanico.
Qualora non fosse possibile posizionare
il cambio in folle, non effettuare
l’operazione di traino, ma rivolgersi alla
Rete Assistenziale Fiat.
ATTENZIONE
129)Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.
188F0V0050
189F0V0051
151

130)Prima di avvitare l’anello pulire
accuratamente la relativa sede filettata.
Prima di iniziare il traino del veicolo
accertarsi inoltre di aver avvitato a fondo
l’anello nella relativa sede. Durante il traino
del veicolo non avviare il motore.
131)Durante il traino ricordarsi che non
avendo l’ausilio del servofreno per frenare è
necessario esercitare un maggior sforzo
sul pedale. Non utilizzare cavi flessibili per
effettuare il traino, evitare gli strappi.
Durante le operazioni di traino verificare
che il fissaggio del giunto al veicolo non
danneggi i componenti a contatto. Nel
trainare il veicolo è obbligatorio rispettare le
specifiche norme di circolazione stradale,
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada.
Durante il traino del veicolo non avviare il
motore.
ATTENZIONE
39)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale.
È consentito il traino per brevi tratti
mediante impiego di apposito dispositivo
conforme al codice della strada (barra
rigida), movimentazione veicolo sul piano
stradale per preparazione al traino o al
trasporto mediante carro attrezzi. I ganci
NON DEVONO essere utilizzati per
operazioni di recupero veicolo al di fuori del
piano stradale o in presenza di ostacoli
e/o per operazioni di traino mediante funi o
altri dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
152
IN EMERGENZA

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
del veicolo, contenere i costi d'esercizio
e salvaguardare l'efficienza dei sistemi
di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................154
PIANO DI MANUTENZIONE
PROGRAMMATA ............................155
CONTROLLI PERIODICI ..................164
UTILIZZO GRAVOSO DEL
VEICOLO ........................................164
VANO MOTORE ..............................165
RICARICA DELLA BATTERIA ..........177
TERGICRISTALLO /
TERGILUNOTTO .............................178
RUOTE E PNEUMATICI ...................179
153

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire al veicolo
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione ogni 30.000/35.000
chilometri (a seconda delle versioni).
La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei
30.000/35.000 chilometri e
successivamente, tra un tagliando e
l’altro, sono per sempre necessarie le
ordinarie attenzioni come ad esempio il
controllo sistematico con eventuale
ripristino del livello dei liquidi, della
pressione degli pneumatici ecc…
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Il servizio di Manutenzione
Programmata viene prestato da tutta la
Rete Assistenziale Fiat, a tempi
prefissati.Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con
l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare
subito alla Rete Assistenziale Fiat
eventuali piccole anomalie di
funzionamento, senza attendere
l’esecuzione del prossimo tagliando.
Se il veicolo viene usato
frequentemente per il traino di rimorchi,
occorre ridurre l’intervallo tra una
manutenzione programmata e l’altra.
154
MANUTENZIONE E CURA

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI BENZINA/NATURAL POWER
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione
pressione; controllo condizioni/scadenza ricarica kit
“Fix&GoAutomatic” (per versioni/mercati, dove previsto)●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori
di direzione, emergenza, vano bagagli, abitacolo, portaoggetti,
spie quadro strumenti, ecc.)●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore (1)●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo mediante presa di diagnosi funzionalità sistemi
alimentazione/controllo motore, emissioni e (per versioni/mercati
dove previsto), degrado olio motore●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie, manicotti, boccole, ecc...)●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
155

Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12

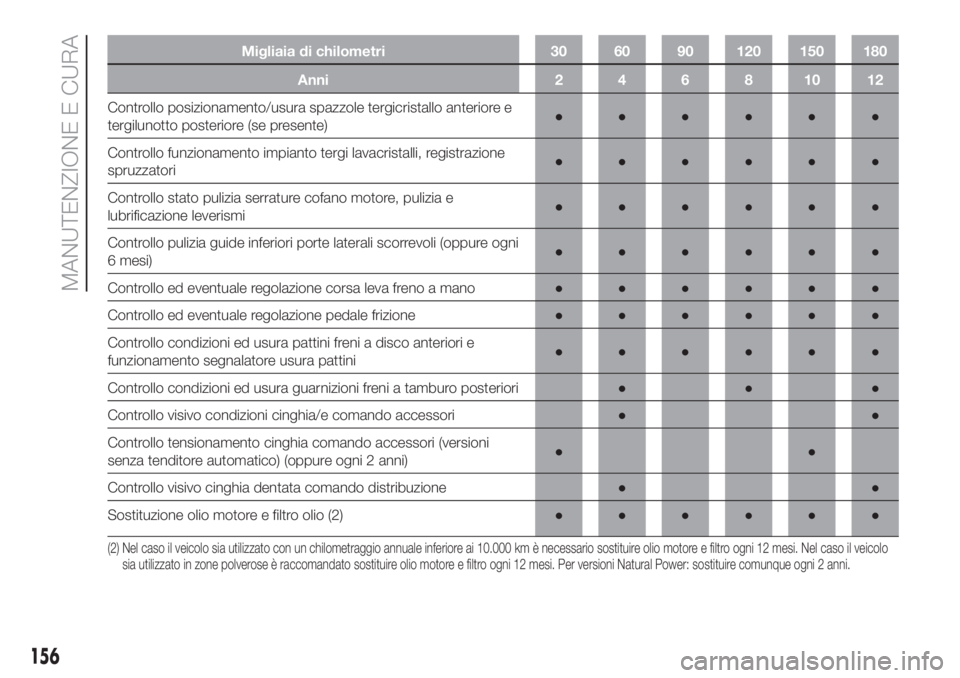

Controllo posizionamento/usura spazzole tergicristallo anteriore e
tergilunotto posteriore (se presente)●●●●●●
Controllo funzionamento impianto tergi lavacristalli, registrazione
spruzzatori●●●●●●
Controllo stato pulizia serrature cofano motore, pulizia e
lubrificazione leverismi●●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli (oppure ogni
6 mesi)●●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●●
Controllo ed eventuale regolazione pedale frizione●●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini●●●●●●
Controllo condizioni ed usura guarnizioni freni a tamburo posteriori●●●
Controllo visivo condizioni cinghia/e comando accessori●●
Controllo tensionamento cinghia comando accessori (versioni
senza tenditore automatico) (oppure ogni 2 anni)●●
Controllo visivo cinghia dentata comando distribuzione●●
Sostituzione olio motore e filtro olio (2)●●●●●●
(2) Nel caso il veicolo sia utilizzato con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi. Nel caso il veicolo
sia utilizzato in zone polverose è raccomandato sostituire olio motore e filtro ogni 12 mesi. Per versioni Natural Power: sostituire comunque ogni 2 anni.
156
MANUTENZIONE E CURA

Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12
Sostituzione candele di accensione (3)●●●●●●
Sostituzione cinghia dentata comando distribuzione (4)●
Sostituzione cinghia/e comando accessori (4)●
Sostituzione cartuccia filtro aria (5)●●●●●●
Sostituzione liquido freni (oppure ogni 24 mesi)●●●
Sostituzione filtro abitacolo (oppure ogni 24 mesi) (5)●●●●●●
Controllo visivo condizioni tubazioni e raccordi del Metano,
fissaggio serbatoio del Metano, eventuale ripristino (6) (*)●●●●●●
Controllo regolatore di pressione ed eventuale sostituzione filtro
interno (6) (*)●●●●●●
Controllo coppia di serraggio delle fasce di fissaggio delle
bombole (*)●●●
(3) Per le versioni 1.4 Turbo Benzina, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare esclusivamente candele
specificatamente certificate per tali motori, dello steso tipo e della stessa marca (vedere quanto descritto al paragrafo “Motore” nel capitolo “Dati tecnici”);
rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione Programmata; per la sostituzione delle candelesi consiglia di
rivolgersi alla Rete Assistenziale Fiat.
(4) Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere sostituita ogni 4 anni per impieghi severi (climi freddi, uso
cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(5) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 15.000 km.
(6) Oppure ogni 12 mesi.
(*) Versioni Natural Power
157

VERSIONI DIESEL SENZA DPF (1.3 Multijet - 1.6 Multijet)
AVVERTENZA Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata
mantenendo la frequenza di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Attenzione: riprendere meramente la manutenzione da inizio piano può causare il superamento del massimo intervallo
consentito per alcune operazioni!
Migliaia di chilometri 30 60 90 120 150 180
Anni 2 4 6 8 10 12
Controllo stato di carica della batteria ed eventuale ricarica●●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione
pressione; controllo condizioni/scadenza ricarica kit “Fix&Go
Automatic” (per versioni/mercati, dove previsto)●●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori
di direzione, emergenza, vano bagagli, abitacolo, portaoggetti,
spie quadro strumenti, ecc.)●●●●●●
Controllo ed eventuale ripristino livello liquidi vano motore (1)●●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●●
Controllo mediante presa di diagnosi funzionalità sistemi
alimentazione/controllo motore, emissioni e (per versioni/mercati
dove previsto), degrado olio motore●●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle tubazioni
(scarico - alimentazione combustibile - freni), elementi in gomma
(cuffie, manicotti, boccole, ecc...)●●●●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
158
