2018 FIAT DOBLO COMBI Instructieboek (in Dutch)

km x 1000 30 60 90 120 150 180
Jaren 2 4 6 8 10 12
Brandstoffilterelement vervangen (3)●●●
Luchtfilterelement vervangen●●●●●●
Remvloeistof vervangen (of elke 24 maanden)●●●
Het interieurfilter vervangen (of elke 24 maanden)●●●●●●
(3) Als het voertuig wordt gevuld met brandstof van een kwaliteit die niet voldoet aan de betreffende Europese specificatie, moet dit filter om de 35.000 km
vervangen worden.
167

DIESELVERSIE MET DPF (1.3 MultiJet - 1.6 MultiJet - 2.0 MultiJet)
BELANGRIJK Wanneer u de laatste reparatie uit de tabel hebt uitgevoerd, moet u verder gaan met het geprogrammeerde
onderhoud. Volg daarbij de in het schema vermelde termijnen en plaats bij elke reparatie een punt of een opmerking.
Waarschuwing: als het onderhoud gewoon vanaf het begin wordt hervat, kan de voor sommige werkzaamheden geldende
interval verstrijken!
km x 1000 35 70 105 140 175
Jaren246810
Laadtoestand accu controleren en eventueel opladen●●●●●
Conditie/slijtage banden controleren en bandenspanning, indien
nodig, herstellen; vervaldatum lading/toestand VAN DE "Fix&Go
Automatic" reparatiekit kit controleren (voor bepaalde versies/
markten, waar voorzien)●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, inzittendenruimte, opbergvak,
lampje instrumentenpaneel, enz.) controleren●●●●●
De vloeistofpeilen controleren en eventueel bijvullen (1)●●●●●
Controle peil en bijvullen transmissie-olie (1.6 Multijet 90 pk met
Comfort-matic- enDualogic™-versnellingsbak)●●●●●
Uitlaatgasemissie controleren●●●●●
Gebruik de diagnosestekker om de werking van het
brandstoftoevoer-/motormanagementsysteem en de emissie te
controleren; en voor bepaalde versies/markten, waar voorzien, de
verslechtering van de motorolie●●●●●
(1) Gebruik voor het bijvullen altijd uitsluitend de in het instructieboek vermelde vloeistoffen en controleer het systeem eerst op schade.
168
ONDERHOUD EN ZORG

km x 1000 35 70 105 140 175
Jaren246810
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof-
en remsysteem en rubber elementen (hoezen, balgen, bussen
enz.)●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter
(waar voorzien) controleren●●●●●
Werking van de ruitenwisser/ruitensproeier controleren en
sproeiers afstellen●●●●●
Slot van motorkap op aanwezigheid van vuil controleren,
schoonmaken en mechanismen smeren●●●●●
Controleren of de onderste rails van de zijschuifdeuren schoon zijn
(of elke 6 maanden)●●●●●
Slag van handrem controleren en zo nodig afstellen●●●●●
Conditie en slijtage remblokken van schijfremmen voor
controleren en de werking van remblokslijtagesensor controleren●●●●●
Remvoeringen van trommelremmen achter op conditie en slijtage
controleren●●
Conditie van aandrijfriem(en) hulporganen visueel controleren●●
De spanning controleren van aandrijfriem van hulporganen
(uitvoeringen zonder automatische riemspanner)●●
Olie handgeschakelde versnellingsbak controleren (versie 1.3
Multijet)●
169

km x 1000 35 70 105 140 175
Jaren246810
Controle peil en bijvullen transmissie-olie voor hydraulisch
bedieningssysteem van koppeling (1.6 Multijet 90 pk met
Comfort-matic- enDualogic™-versnellingsbak)●●●●●
Motorolie verversen en oliefilter vervangen (versies met DPF)(2)
Verversing van de vloeistof voor hydraulisch bedieningssysteem
van koppeling (of elke 24 maanden) (1.6 Multijet 90 pk-versies
met Comfort-matic- enDualogic™-versnellingsbak)●●
Getande distributieriem vervangen (versie 1.6 MultiJet - 2.0
MultiJet) (3)●
Aandrijfriem(en) hulporganen vervangen●
Brandstoffilterelement vervangen (4)●●
Luchtfilterelement vervangen●●●●●
Remvloeistof vervangen (of elke 24 maanden)●●
Het interieurfilter vervangen (of elke 24 maanden)●●●●●
(2) Het werkelijke interval voor de vervanging van de olie en het motoroliefilter is afhankelijk van de gebruikscondities van het voertuig en wordt aangegeven met een
waarschuwingslampje of een melding (indien aanwezig) op het instrumentenpaneel (zie hoofdstuk "Lampjes en meldingen") Het mag echter nooit meer dan24
maanden bedragen. Als het voertuig overwegend in stadsverkeer gebruikt wordt, dan moeten de motorolie en het oliefilter elke 12 maanden vervangen worden.
(3) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud klimaat, gebruik in de stad, langdurig stationair draaien) iedere 4
jaar worden vervangen of in elk geval iedere 5 jaar.
(4) Als met het voertuig brandstof wordt getankt van een kwaliteit die niet voldoet aan de relevante Europese specificatie, moet dit filter iedere 35.000 km vervangen
worden
170
ONDERHOUD EN ZORG

PERIODIEKE
CONTROLES
Elke 1.000 km of vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
ruitensproeiervloeistofpeil;
conditie en bandenspanning;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking ruitenwissers/-sproeiers en
stand/slijtage wisserbladen voor/achter
(voor bepaalde versies/markten);
Elke 3.000 km controleren en eventueel
bijvullen: motorolieniveau.
GEBRUIK VAN HET
VOERTUIG ONDER
ZWARE
OMSTANDIGHEDEN
Als het voertuig voornamelijk gebruikt
wordt onder de volgende
omstandigheden:
het trekken van aanhanger of
caravan;
het rijden op stoffige wegen;
talrijke korte ritten (minder dan 7-8
km) en bij buitentemperaturen onder
het vriespunt;
vaak stationair lopende motor of
lange afstanden op lage snelheden of
als het voertuig langdurig niet gebruikt
wordt;
moeten de volgende controles vaker
worden uitgevoerd dan aangegeven in
het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat, brandstof-
en remsysteem) en rubber elementen
(hoezen, balgen, bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
visueel de conditie van de
hulpaandrijfriemen inspecteren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilterelement om de 15.000 km
vervangen.
171

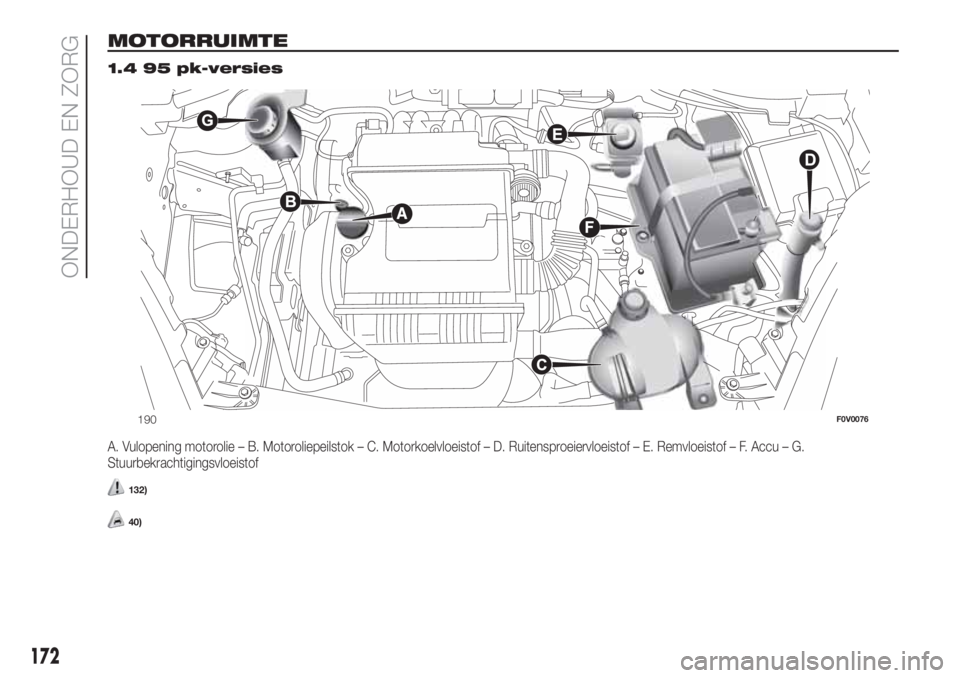

MOTORRUIMTE.
1.4 95 pk-versies
A. Vulopening motorolie – B. Motoroliepeilstok – C. Motorkoelvloeistof – D. Ruitensproeiervloeistof – E. Remvloeistof – F. Accu – G.
Stuurbekrachtigingsvloeistof
132)
40)
190F0V0076
172
ONDERHOUD EN ZORG

1.4 T-JET-versies
A. Vulopening motorolie – B. Motoroliepeilstok – C. Motorkoelvloeistof – D. Ruitensproeiervloeistof – E. Remvloeistof – F. Accu – G.
Stuurbekrachtigingsvloeistof
132)
40)
191F0V0390
173

1.3 MultiJet-versies zonder DPF
A. Vulopening motorolie – B. Motoroliepeilstok – C. Motorkoelvloeistof – D. Ruitensproeiervloeistof – E. Remvloeistof – F. Accu – G.
Stuurbekrachtigingsvloeistof
132)
40)
192F0V0187
174
ONDERHOUD EN ZORG
