2018 FIAT 500X Návod na použitie a údržbu (in Slovak)

TYPY ŽIAROVIEK
Na vozidle sú namontované nasledujúce typy žiaroviek
Úplne sklenené žiarovky (typ A): sú zatlačené na miesto.
Odmontujú sa vytiahnutím.
Bajonetové žiarovky (typ B): ak ich chcete vybrať z objímky,
uchopte žiarovku, otočte ju proti smeru hodinových ručičiek
a vytiahnite ju.
Valcové žiarovky (typ C): na ich vytiahnutie, odpojte ich od
príslušných kontaktov.
Halogénové žiarovky (typ D): pri vyberaní žiarovky otočte konektor
bokom a vyberte ho.
Halogénové žiarovky (typ E): pri vyberaní žiarovky ju otočte proti
smeru hodinových ručičiek.
Žiarovky s plynovými xenónovými výbojkami (typ F): pri ich
výmene požiadajte o pomoc servisnú sieť Fiat.
151

Žiarovky Typ Výkon Odkaz na obrázku
Predné obrysové /Denné prevádzkové svetlá (D.R.L.) W21W 21 W B
Zadné obrysové / brzdové svetlo P21W 21 W B
Diaľkové/Stretávacie (halogénové) H4 60/55W D
Diaľkové/Stretávacie (s plynovou xenónovou výbojkou) D5S 25W F
Predné smerovky PY21W 21 W B
Zadné smerovky P21W 21 W B
Bočné smerovky (na vonkajšom spätnom zrkadle) WY5W 5 W A
3. brzdové svetlo LED – –
Osvetlenie značky W5W 5 W A
Hmlové svetlomety H8 35 W E
Zadné hmlové svetlo P21W 21 W B
Spiatočka P21W 21 W B
Predné stropné svetlo C5W 5 W A
Predné stropné osvetlenie (tienidlá) C5W 5 W A
Zadné stropné osvetlenie (verzie bez otváracej strechy) XENON 6W A
Zadné stropné osvetlenie (verzie s otváracou strechou) C5W 5 W C
Stropné svetlo batožinového priestoru W5W 5 W A
152

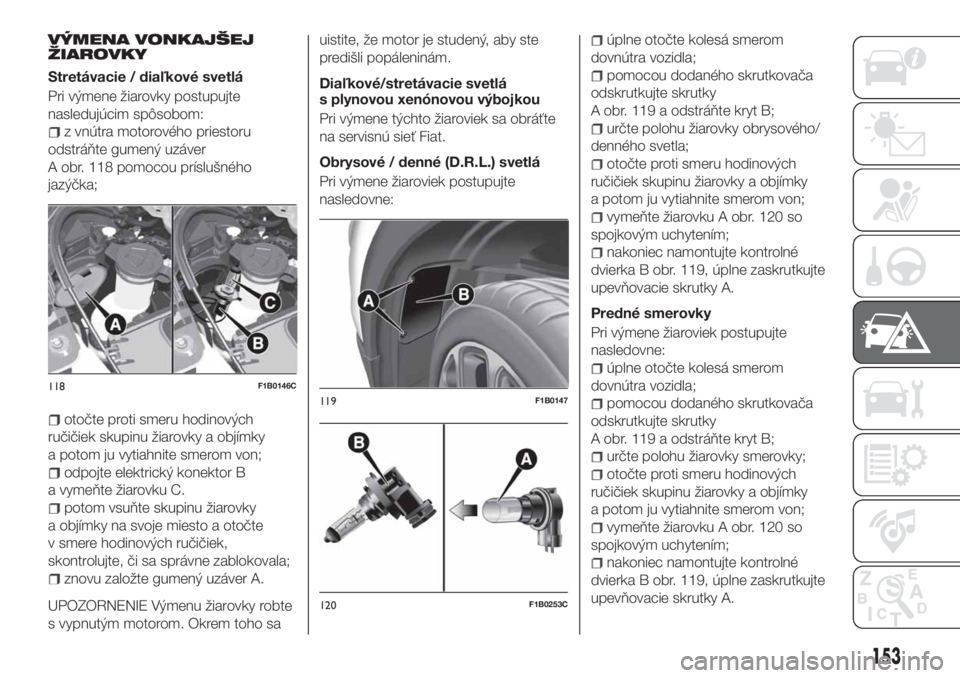

NÚDZOVÝ STAV

VÝMENA VONKAJŠEJ
ŽIAROVKY
Stretávacie / diaľkové svetlá
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
z vnútra motorového priestoru
odstráňte gumený uzáver
A obr. 118 pomocou príslušného
jazýčka;
otočte proti smeru hodinových
ručičiek skupinu žiarovky a objímky
a potom ju vytiahnite smerom von;
odpojte elektrický konektor B
a vymeňte žiarovku C.
potom vsuňte skupinu žiarovky
a objímky na svoje miesto a otočte
v smere hodinových ručičiek,
skontrolujte, či sa správne zablokovala;
znovu založte gumený uzáver A.
UPOZORNENIE Výmenu žiarovky robte
s vypnutým motorom. Okrem toho sauistite, že motor je studený, aby ste
predišli popáleninám.
Diaľkové/stretávacie svetlá
s plynovou xenónovou výbojkou
Pri výmene týchto žiaroviek sa obráťte
na servisnú sieť Fiat.
Obrysové / denné (D.R.L.) svetlá
Pri výmene žiaroviek postupujte
nasledovne:
úplne otočte kolesá smerom
dovnútra vozidla;
pomocou dodaného skrutkovača
odskrutkujte skrutky
A obr. 119 a odstráňte kryt B;
určte polohu žiarovky obrysového/
denného svetla;
otočte proti smeru hodinových
ručičiek skupinu žiarovky a objímky
a potom ju vytiahnite smerom von;
vymeňte žiarovku A obr. 120 so
spojkovým uchytením;
nakoniec namontujte kontrolné
dvierka B obr. 119, úplne zaskrutkujte
upevňovacie skrutky A.
Predné smerovky
Pri výmene žiaroviek postupujte
nasledovne:
úplne otočte kolesá smerom
dovnútra vozidla;
pomocou dodaného skrutkovača
odskrutkujte skrutky
A obr. 119 a odstráňte kryt B;
určte polohu žiarovky smerovky;
otočte proti smeru hodinových
ručičiek skupinu žiarovky a objímky
a potom ju vytiahnite smerom von;
vymeňte žiarovku A obr. 120 so
spojkovým uchytením;
nakoniec namontujte kontrolné
dvierka B obr. 119, úplne zaskrutkujte
upevňovacie skrutky A.
118F1B0146C119F1B0147
120F1B0253C
153

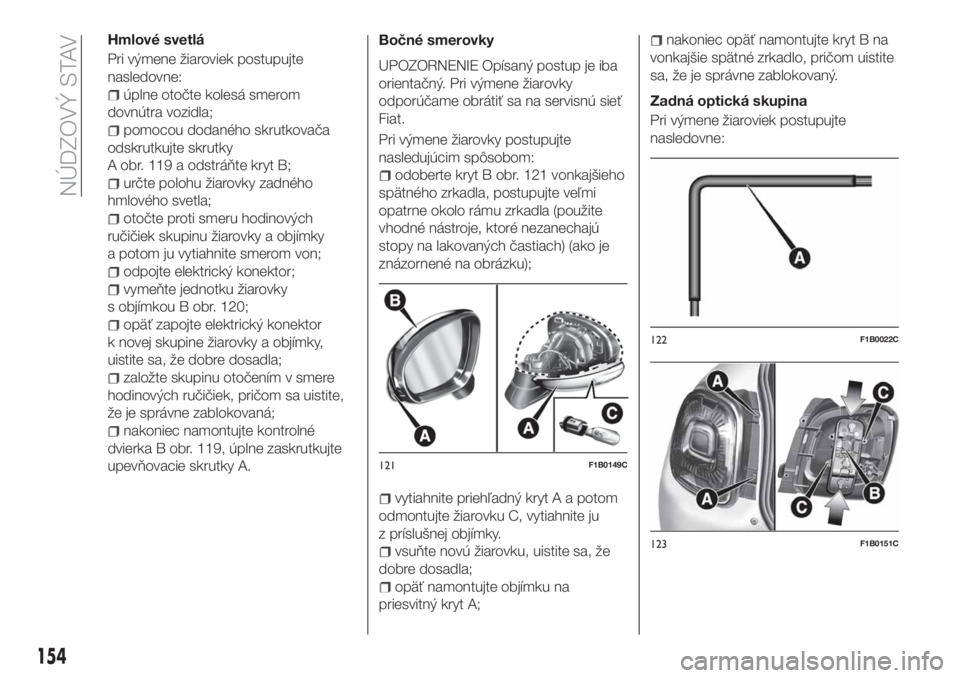

Hmlové svetlá
Pri výmene žiaroviek postupujte
nasledovne:
úplne otočte kolesá smerom
dovnútra vozidla;
pomocou dodaného skrutkovača
odskrutkujte skrutky
A obr. 119 a odstráňte kryt B;
určte polohu žiarovky zadného
hmlového svetla;
otočte proti smeru hodinových
ručičiek skupinu žiarovky a objímky
a potom ju vytiahnite smerom von;
odpojte elektrický konektor;
vymeňte jednotku žiarovky
s objímkou B obr. 120;
opäť zapojte elektrický konektor
k novej skupine žiarovky a objímky,
uistite sa, že dobre dosadla;
založte skupinu otočením v smere
hodinových ručičiek, pričom sa uistite,
že je správne zablokovaná;
nakoniec namontujte kontrolné
dvierka B obr. 119, úplne zaskrutkujte
upevňovacie skrutky A.Bočné smerovky
UPOZORNENIE Opísaný postup je iba
orientačný. Pri výmene žiarovky
odporúčame obrátiť sa na servisnú sieť
Fiat.
Pri výmene žiarovky postupujte
nasledujúcim spôsobom:
odoberte kryt B obr. 121 vonkajšieho
spätného zrkadla, postupujte veľmi
opatrne okolo rámu zrkadla (použite
vhodné nástroje, ktoré nezanechajú
stopy na lakovaných častiach) (ako je
znázornené na obrázku);
vytiahnite priehľadný kryt A a potom
odmontujte žiarovku C, vytiahnite ju
z príslušnej objímky.
vsuňte novú žiarovku, uistite sa, že
dobre dosadla;
opäť namontujte objímku na
priesvitný kryt A;
nakoniec opäť namontujte kryt B na
vonkajšie spätné zrkadlo, pričom uistite
sa, že je správne zablokovaný.
Zadná optická skupina
Pri výmene žiaroviek postupujte
nasledovne:
121F1B0149C
122F1B0022C
123F1B0151C
154
NÚDZOVÝ STAV

otvorte dvere batožinového priestoru;
pomocou kľúča A obr. 122 vo výbave
(nachádza sa v puzdre spolu
s dokumentáciou vozidla) uvoľnite obe
skrutky A obr. 123 a uvoľnite optickú
skupinu z držiakov. Ťahajte opatrne;
odpojte stredný konektor B, potom
odskrutkujte dve skrutky C;
uvoľnite jazýčky uvedené pomocou
šípok a vytiahnite držiak svetiel D
obr. 124;
určte polohu žiarovky, ktorú treba
vymeniť (1 Polohy / Stop - 2 Smerovka
- 3 Zadné hmlové svetlo (kde je
k dispozícii) alebo svetlo spiatočky);
všetky žiarovky sú namontované
bajonetovým spôsobom; pri ich výmene
ich treba preto mierne zatlačiť
a súčasne pootočiť: smerom vľavo pri
ich vyberaní a smerom vpravo pri
zakladaní;
jednotku objímok žiaroviek D opäť
namontujte do tela svetlometu; snažte
sa pocítiť zaskočenie jazýčkov;
utiahnite obe skrutky C
obr. 123 a znovu zapojte stredový
konektor B;
namontujte priehľadný kryt úplným
zaskrutkovaním dvoch skrutiek A;
zatvorte zadné dvere.
Svetlá 3. brzdového svetla
Svetlá 3. brzdového svetla sú diódové.
Pri ich výmene sa obráťte na servisnú
sieť Fiat.
Svetlá poznávacej značky
Pri výmene žiaroviek postupujte
nasledovne:
pomocou dodaného skrutkovača
odstráňte priehľadné kryty
A obr. 125 zatlačením na znázornený
bod;
otočte v smere hodinových ručičiek
jednotku objímky B obr. 126, vytiahnite
žiarovku C a vymeňte ju.
nakoniec namontujte priesvitné kryty.
POZNÁMKA Pred odstránením
jednotky priehľadného krytu sa uistite
o ochrane (napr. utierkou) hrotu
skrutkovača, aby ste nepoškodili
priesvitné kryty.
POZOR!
139)Pred výmenou žiarovky počkajte, kým
výfukové potrubie vychladne:
NEBEZPEČENSTVO POPÁLENIA!
140)Zmeny alebo opravy na elektrickom
zariadení, vykonané nesprávnym
spôsobom a bez dodržania technických
vlastností zariadenia, môžu spôsobiť
nesprávne fungovanie a riziko požiaru.
141)Halogénové žiarovky obsahujú
stlačený plyn, v prípade rozbitia je možné,
že vyletia kúsky skla.
124F1B0152C
125F1B0153C
126F1B0154C
155

142)Výmenu žiaroviek uskutočnite pri
vypnutom motore a na takom mieste, kde
nebude predstavovať nebezpečenstvo pre
premávku a umožní bezpečnú opravu
(pozrite si opis v odseku „zastavenie“).
Okrem toho sa uistite, že motor je studený,
aby ste predišli popáleninám.
UPOZORNENIE
77)Halogénové žiarovky sa smú chytať len
za kovovú časť. Ak sa dostane do kontaktu
s prstami sklenená časť, zníži sa intenzita
žiarenia a môže sa znížiť aj trvácnosť
žiarovky. V prípade náhodného kontaktu
poutierajte sklo látkou navlhčenou
v alkohole a nechajte ho uschnúť.
VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
143) 144) 145) 146)
78) 79)
Poistky chránia elektrický obvod
v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Pinzeta na vyberanie poistiek
Na výmenu poistky používajte pinzetu
prichytenú na vnútornej strane veka
poistkovej skrinky v priestore motora
(pozrite obr. 127 ).
Pinzeta má dva odlišné konce
navrhnuté na vytiahnutie vhodným
spôsobom dvoch odlišných typov
poistiek vo vozidle.
Pri vyberaní pinzety ju chyťte za horné
konce, stlačte ju a vytiahnite smerom
hore. Po použití pinzetu správne vsuňte
na jej miesto, chyťte ju pritom za horné
konce, stlačte a vtlačte, až kým
nezapadne na svoje miesto.
PRÍSTUP K POISTKÁM
Poistky sú umiestnené v poistkových
skrinkách umiestnených v priestore
motora, pod prístrojovou doskou
a vnútri batožinového priestoru.
POISTKOVÁ SKRINKA
V PRIESTORE MOTORA
Poistková skrinka je vedľa akumulátora
obr. 128.
127F1B0187C
156
NÚDZOVÝ STAV

Pri prístupe k poistkám postupujte
nasledovne:
pomocou dodaného skrutkovača
stlačte na doraz skrutku A obr. 129;
skrutku súčasne pomaly otočte
doľava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
skrutku pomaly uvoľnite;
otvorenie indikuje vysunutie celej
hlavy skrutky zo svojho osadenia;
vyberte kryt B, vysuňte ho nahor po
bočných vodiacich lištách, ako vidno na
obrázku.
Číslovanie, ktoré určuje elektrickú
súčiastku k zodpovedajúcim poistkám,
vidno na kryte.
Pri výmene poistky postupujte
nasledovne:
opäť pozorne vložte kryt B do
bočných vodiacich líšt skrinky;
úplne ho zasuňte zhora smerom
dolu;
pomocou dodaného skrutkovača
stlačte na doraz skrutku A;
skrutku súčasne pomaly otočte
v smere doprava, až kým nepocítite
odpor (nevyvíjajte nadmernú silu);
skrutku pomaly uvoľnite;
zatvorenie indikuje zablokovanie
celej hlavy skrutky zo svojho osadenia.
POISTKOVÁ SKRINKA
PRÍSTROJOVEJ DOSKY
Poistková skrinka obr. 130 je
umiestnená na ľavej strane od stĺpika
riadenia a poistky sú prístupné zo
spodnej strany prístrojovej dosky.
Pri výmene poistiek sa obráťte na
servisnú sieť Fiat.
128F1B0191C
129F1B0190C
130F1B0193C
157

POISTKOVÁ SKRINKA
V ÚLOŽNOM PRIESTORE
Otvorte kontrolky kryt
A obr. 131 a zaistite si tak prístup
k poistkovej skrinke B obr. 132.
131F1B0194C
132F1B0195C
