Stretávacie svetlá
Diaľkové svetláF Potiahnutím jazýčka odstráňte ochranný kryt.
F Odpojte konektor žiarovky.
F
R

oztiahnutím pružín uvoľnite žiarovku.
F
V

ytiahnite žiarovku a následne ju vymeňte.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v
opačnom poradí.
Parkovacie svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F Odpojte konektor žiarovky.
F
R

oztiahnutím pružín uvoľnite žiarovku.
F
V

ytiahnite žiarovku a následne ju vymeňte.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v
opačnom poradí. F
P

otiahnutím jazýčka odstráňte ochranný kryt.
F
V

ytiahnite držiak žiarovky tak, že zatlačíte na
jazýčky na oboch stranách.
F
V

ytiahnite žiarovku a následne ju vymeňte.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v
opačnom poradí.
LED/xenónové svetlá
(LED: elektroluminescenčné diódy.)
1.Ukazovatele smeru (LED).
2. Obrysové svetlá (LED).
3. Stretávacie svetlomety (xenónové).
4. Diaľkové svetlomety (LED/xenónové).
5. LED svetlá na denné svietenie.
6. Hmlové svetlomety (LED).
S výmenou tohto typu žiaroviek (LED/xenónových)
sa obráťte na dílerskú sieť alebo kvalifikovanú
dielňu.
08
V pr

176
Integrované bočné smerové svetlá
Modul je dostupný v sieti predajcov alebo
v kvalifikovanej dielni.
Hmlové svetlomety (LED)
Svetlá LED denného svieteniaZadné svetlá
Model s tradičnými žiarovkovými svetlami
1. Brzdové/bočné svetlá (P21/5W).
2. Bočné svetlá (P5W).
3. Ukazovatele smeru (PY21W jantárovo žltá).
4. Hmlové (PR21W čer vená) alebo cúvacie svetlá
(P21W ).
Model so zadnými 3D svetlami
F Zasuňte skrutkovač smerom k stredu smerového
svetla medzi smerové svetlo a základňu
spätného zrkadla.
F
Z

apáčte skrutkovačom, aby ste uvoľnili bočné
smerové svetlo a
svetlo vytiahnite.
F
O

dpojte konektor bočného smerového svetla.
F
Vy

meňte modul.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v
opačnom poradí. S výmenou tohto typu diódovej žiarovky sa obráťte
na sieť predajcov alebo na kvalifikovanú dielňu.
S výmenou tohto typu diódovej žiarovky sa obráťte
na sieť predajcov alebo na kvalifikovanú dielňu.
1.3D bočné LED svetlá.
2. Brzdové/bočné LED svetlá.
08
V pr

177
3.Bočné parkovacie LED svetlá.
4. Ukazovatele smeru (PY21W jantárovo žltá).
5. Hmlové (H21W čer vená) alebo cúvacie svetlá
(H21W ).
Žiarovky jantárovo-žltej alebo čer venej farby,
ako sú ukazovatele smeru alebo svetlá do
hmly, sa musia nahradiť žiarovkami s
rovnakou
farbou a
charakteristikami.
Prístup k žiarovkám
Demontáž prístupového krytu
F Otvorte kufor.
Typ 1 Typ 2Demontáž svetla
Pri opätovnej montáži postupujte v opačnom poradí.
N ezabudnite pripojiť jednotku svetla do príslušných
vodiacich pr vkov v
jednej rovine s vozidlom.
Montáž prístupového krytu
Typ 1
F
D

emontujte prístupový kryt jeho potiahnutím
nadol.
F
O

dskrutkujte uchytávaciu krídlovú maticu svetla.
F
O

distite konektor jednotky svetla.
F
O

patrne svetlo vyberte, a to tak, že ho v

strede
potiahnete v

smere vonkajšej osi. F
N

ájdite 3 háčiky A krytu v
spodnej časti.
08
V pr

178
Typ 2
Výmena žiaroviek
Model s tradičnými žiarovkovými
s vetlami Model so zadnými 3D svetlami
Ukazovatele smeru (4) a hmlové svetlá
alebo svetlá spätného chodu (5)
Výmena bočných LED svetiel a
svetiel
zastavenia (diódy)
S výmenou tohto typu diódovej žiarovky sa obráťte
na sieť predajcov alebo na kvalifikovanú dielňu.
F
S

klopte kryt smerom nahor a

nájdite háčiky B
pod obloženie kufra.
F
Z

dvihnite kryt.
F
N

asuňte kryt tak, aby bol správne umiestnený na
pôvodnom mieste. F
N

ájdite kryt v

spodnej časti.
F
Z

dvihnite kryt nahor.
F
O
točte žiarovku o štvr ť otáčky a vymeňte ju.
F
R

oztiahnite štyri jazýčky a

odstráňte držiak
žiaroviek.
F
O

točte žiarovku o

štvr ť otáčky a

vymeňte ju za
novú.
08
V pr

179

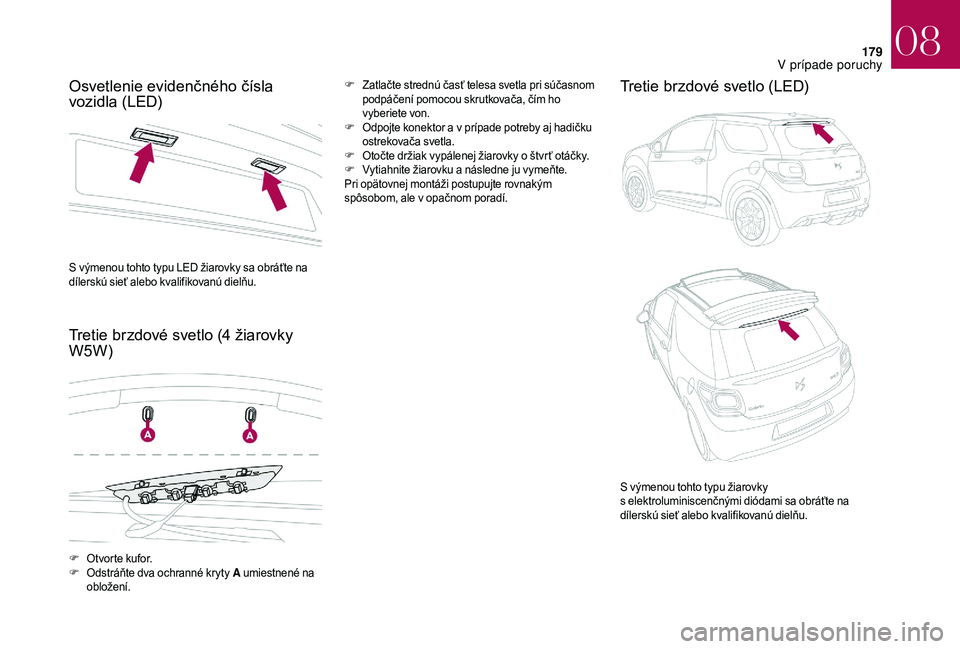

Osvetlenie evidenčného čísla
vozidla (LED)
Tretie brzdové svetlo (4 žiarovky
W5W)F Zatlačte strednú časť telesa svetla pri súčasnom
podpáčení pomocou skrutkovača, čím ho
vyberiete von.
F
O

dpojte konektor a v prípade potreby aj hadičku
ostrekovača svetla.
F
O

točte držiak vypálenej žiarovky o štvr ť otáčky.
F
V

ytiahnite žiarovku a následne ju vymeňte.
Pri opätovnej montáži postupujte rovnakým
spôsobom, ale v
opačnom poradí.Tretie brzdové svetlo (LED)
S výmenou tohto typu LED žiarovky sa obráťte na
dílerskú sieť alebo kvalifikovanú dielňu.
F
O

tvorte kufor.
F
O

dstráňte dva ochranné kryty A umiestnené na
obložení. S výmenou tohto typu žiarovky
s
elektroluminiscenčnými diódami sa obráťte na
dílerskú sieť alebo kvalifikovanú dielňu.
08
V pr

180
Vnútorné osvetlenie
Stropné osvetlenie (1/W5W)
Odistite kryt stropného osvetlenia 1 jemným
skrutkovačom na strane ovládania, aby ste získali
prístup k
poškodenej žiarovke.
Lampy na čítanie (2/W5W)
Odistite kryt stropného svietidla 1 . Pre prístup
k poškodenej žiarovke odistite dotknutú časť lampy
na čítanie 2.
Osvetlenie kufra (W5W) Osvetlenie priestoru nôh a stredových
odkladacích priestorov (W5W)
Uvoľnením skrinky získate prístup k žiarovke.
Osvetlenie príručnej skrinky (W5W)Odistite jednotku potlačením základne smerom
zozadu.
Uvoľnite kryt, aby ste získali prístup k
svetlu.
08
V pr

181

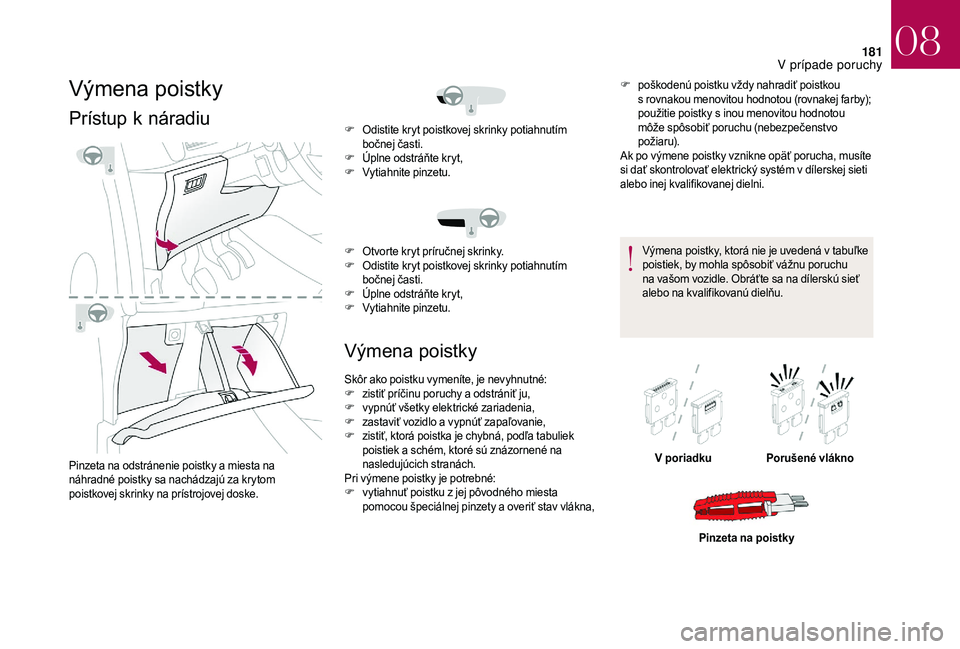

Výmena poistky
Prístup k náradiu
Pinzeta na odstránenie poistky a miesta na
n áhradné poistky sa nachádzajú za krytom
poistkovej skrinky na prístrojovej doske.
Výmena poistky
F poškodenú poistku vždy nahradiť poistkou s rovnakou menovitou hodnotou (rovnakej farby);
použitie poistky s
inou menovitou hodnotou
môže spôsobiť poruchu (nebezpečenstvo
požiaru).
Ak po výmene poistky vznikne opäť porucha, musíte
si dať skontrolovať elektrický systém v
dílerskej sieti
alebo inej kvalifikovanej dielni.
Výmena poistky, ktorá nie je uvedená v
tabuľke
poistiek, by mohla spôsobiť vážnu poruchu
na vašom vozidle. Obráťte sa na dílerskú sieť
alebo na kvalifikovanú dielňu.
F
O

distite kryt poistkovej skrinky potiahnutím
bočnej časti.
F
Ú

plne odstráňte kryt,
F
Vy

tiahnite pinzetu.
F
O

tvorte kryt príručnej skrinky.
F
O

distite kryt poistkovej skrinky potiahnutím
bočnej časti.
F
Ú

plne odstráňte kryt,
F
Vy

tiahnite pinzetu.
Skôr ako poistku vymeníte, je nevyhnutné:
F
z

istiť príčinu poruchy a

odstrániť ju,
F
v

ypnúť všetky elektrické zariadenia,
F
z

astaviť vozidlo a

vypnúť zapaľovanie,
F
z

istiť, ktorá poistka je chybná, podľa tabuliek
poistiek a

schém, ktoré sú znázornené na
nasledujúcich stranách.
Pri výmene poistky je potrebné:
F
v

ytiahnuť poistku z

jej pôvodného miesta
pomocou špeciálnej pinzety a

overiť stav vlákna, V poriadku Porušené vlákno
Pinzeta na poistky
08
V pr

182
Inštalácia elektrického príslušenstva
Elektrický okruh vášho vozidla bol navrhnutý
tak, aby pracoval so sériovou alebo doplnkovou
výbavou.
Pred inštaláciou iného elektrického vybavenia
alebo príslušenstva na vašom vozidle sa
obráťte na dílerskú sieť alebo kvalifikovanú
dielňu.
DS AUTOMOBILES sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté uvedením
vášho vozidla do pôvodného stavu alebo za
poruchy zapríčinené inštaláciou doplnkového
príslušenstva, ktoré spoločnosť nedodáva
ani neodporúča a ktoré nie je nainštalované
podľa predpisov, predovšetkým ak ide o
súbor
pripojených doplnkových zariadení, ktorých
spotreba presahuje 10
miliampérov.Poistky v prístrojovej doske
Poistková skrinka je umiestnená v spodnej časti
p rístrojovej dosky (na ľavej strane).
