Tabuľky poistiek
Poistka č.Menovitá hodnotaFunkcie
FH36 5

A Skrinka zariadenia na pripojenie prívesu.
FH37 -Nepoužíva sa.
FH38 20

A Zosilňovač Hi-Fi.
FH39 20

A Vyhrievané sedadlá.
FH40 40

A Skrinka zariadenia na pripojenie prívesu.
Poistka č.
Menovitá hodnotaFunkcie
F1 15

A Stierač zadného skla.
F2 -Nepoužíva sa.
F3 5

A Riadiaca jednotka airbagov a
napínačov.
F4 10

A Klimatizácia, spínač pedála spojky, elektrochromatické zrkadlo, čerpadlo filtra pevných častíc, diagnostické rozhranie, merač
prúdenia vzduchu.
F5 30

A Panel elektrických okien, elektrické ovládanie okna spolujazdca, motor predného elektrického okna.
F6 30

A Motorček elektrického okna vodiča.
F7 5

A Stropné osvetlenie, osvetlenie príručnej skrinky.
08
V pr

184
Pre sklápaciu strechu sú k dispozícii dve poistky.
F
A
k chcete odistiť horný panel obloženia kufra,
potiahnite ho dole, pričom začnite z
ľavej strany.
F
O

dstráňte panel obloženia, pričom ho nakláňajte
dole.
Poistka č.
Menovitá hodnotaFunkcie
F8 20

A Viacúčelový displej, audio systém, navigačné rádio, riadiaca jednotka
alarmu, siréna alarmu.
F9 30

A Zásuvka 12
V, pomocné napájanie prenosných navigačných systémov.
F10 15

A Ovládače na volante.
F11 15

A Bezpečnostné zariadenie, diagnostické rozhranie, riadiaca jednotka
automatickej prevodovky.
F12 15

A Snímač dažďa/jasu, skrinka rozhrania pre príves.
F13 5

A Hlavný vypínač vypnutia zapaľovania, skrinka rozhrania motora.
F14 15

A Riadiaca jednotka parkovacích senzorov, riadiaca jednotka airbagov,
združený prístroj, automatická klimatizácia, zásuvka USB, hi-fi
zosilňovač.
F15 30

A Uzamknutie.
F16 -Nepoužíva sa.
F17 40

A Odhmlievanie zadného okna a
vonkajších spätných zrkadiel.
SH -Prepínač PARC.

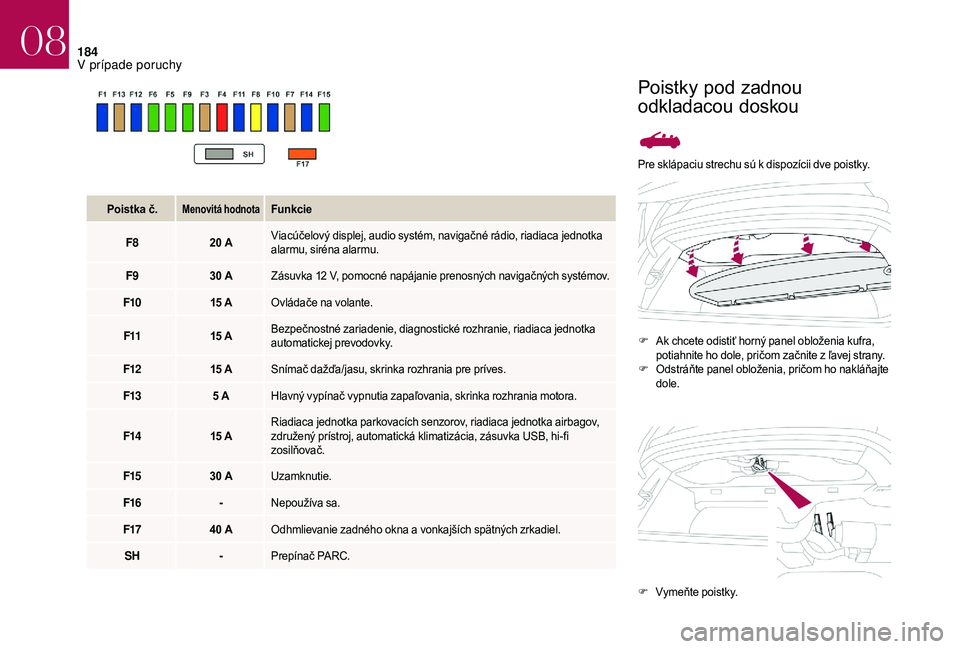

Poistky pod zadnou
odkladacou doskou
F Vymeňte poistky.
08
V pr

185
Pri spätnej montáži postupujte rovnakým spôsobom,
ale v opačnom poradí, pričom začnite od spodnej
časti kufra.
Poistka č.
Menovitá hodnotaFunkcie
- 20

A Sklápacia strecha
- 20

A Sklápacia strecha
Ak je strecha pri zlyhaní poistiek v
zóne B , nie
je možné otvoriť kufor. Aby ste mohli otvoriť
kufor a

potom vymeniť poistky, najskôr strechu
zatvorte ručne zvnútra kufra (sklopením
zadného sedadla).
Poistky v m otorovom priestore
Táto poistková skrinka je umiestnená v priestore
m otora vedľa batérie (na ľavej strane).
Akýkoľvek zásah na týchto poistkách na batérii
musí byť vykonaný výhradne v
sieti predajcov
alebo v
kvalifikovanej dielni.
Prístup k poistkám
F Odistite kryt.
F Vymeňte poistku.
F
P

o skončení kryt opatrne uzavrite, aby nedošlo
k
narušeniu tesnosti poistkovej skrinky.
08
V pr

186
Tabuľka poistiek
Poistka č.Menovitá hodnotaFunkcie
F1 20

A Riadiaca jednotka prívodu motora, relé riadiacej jednotky ventilátora motora, hlavné multifunkčné riadiace relé motora,
vstrekovacie čerpadlo (nafta).
F2 15

A Klaksón.
F3 10

A Ostrekovač predného a
zadného skla.
F4 20

A Denné svetlá.
F5 15

A Predhrievanie naftového motora, prídavné čerpadlo filtra pevných častíc (diesel), prietokomer (diesel), elektromagnetický ventil
EGR (diesel), ohrievač a
ventil kľukovej skrine (benzín).
F6 10

A Riadiaca jednotka ABS/DSC, sekundárny spínač vypnutia zapaľovania.
F7 10

A Elektrický posilňovač riadenia, automatická prevodovka.
F8 25

A Ovládanie štartéra.
F9 10

A Spínacia a
ochranná skrinky (diesel).
08
V pr

187
Poistka č.Menovitá hodnotaFunkcie
F10 30

A Predhrievanie naftového motora, ohrievač kľukovej skrine (diesel), palivové čerpadlo (benzín), cievky vstrekovačov a
osvetlenia
(b e n zín).
F11 40

A Ventilátor klimatizácie.
F12 30

A Pomalé/rýchle stieranie stieračov čelného skla.
F13 40

A Napájanie rozhrania zabudovaných služieb (a po zapnutí zapaľovania).
F14 30

A Napájanie Valvetronic (palivo).
F15 10

A Pravé diaľkové svetlo.
F16 10

A Ľavé diaľkové svetlo.
F17 15

A Ľavé stretávacie svetlo
F18 15

A Pravé stretávacie svetlo.
F19 15

A Snímače kyslíku a
elektroventily (benzín), elektroventily (diesel), elektroventil EGR (diesel).
F20 10

A Čerpadlá, riadený termostat (benzín), rozdelenie elektroventilov (THP), snímač vody v
nafte (diesel).
F21 5

A Riadiaca jednotka napájania ventilátora motora, ABS/DSC, turbo čerpadlo (THP).
08
V pr

188
12 V batéria
Postup pri štartovaní motora pomocou inej batérie
alebo pri dobíjaní vašej vybitej batérie.
Všeobecné informácie
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky ako
kyselinu sírovú a olovo.
Ich likvidácia sa musí uskutočniť podľa
právnych predpisov a
v žiadnom prípade sa
nesmú zahodiť do domového odpadu.
Opotrebované elektročlánky a
batérie
odovzdajte v
príslušnej zberni.
Pred manipuláciou s
batériou si nasaďte
prostriedok na ochranu očí a
tváre.
Akýkoľvek úkon na batérii sa musí vykonávať
vo vetranej miestnosti a
ďaleko od ohňa alebo
zdroja iskier, aby sa zabránilo akémukoľvek
riziku výbuchu a
požiaru.
Po úkonoch si umyte ruky.
Tabuľka maxi poistiek
Poistka č.Menovitá hodnotaFunkcie
MF1 * 60

A Jednotka ventilátora.
MF2* 30

A Čerpadlo ABS/DSC.
MF3* 30

A Elektromagnetické ventily ABS/DSC.
MF4* 60

A Napájanie inteligentnej riadiacej jednotky.
MF5* 60

A Napájanie inteligentnej riadiacej jednotky.
MF6* 30

A Dodatočná jednotka ventilátora motora (THP).
MF7* 80

A Poistková skrinka vo vnútri vozidla.
MF8* 40

A Sklápacia strecha.
*

M

axi poistky sú dodatočná ochrana pre
elektrické systémy. Akýkoľvek zásah na tomto
okruhu môže byť vykonaný výhradne u
predajcu
alebo v

kvalifikovanej dielni.
08
V pr

189
Prístup k batérii
Batéria sa nachádza pod kapotou motora.
Prístup:
F
o
tvorte kapotu motora pomocou vnútornej páčky
a
následne pomocou vonkajšej páčky,
F
z

aistite podperu kapoty,
F
z

dvihnite plastový kryt svorky (+).
Svorka (-) autobatérie nie je prístupná.
Vysunutý uzemňovací bod je zabudovaný do
konštrukcie ľavého predného blatníka.
Štartovanie pomocou inej
batérie
V prípade vybitia batérie vo vašom vozidle môže
byť motor naštartovaný pomocou náhradnej batérie
(externá batéria alebo batéria iného vozidla) a
pomocných káblov alebo pomocou štartovacieho
zdroja. Nikdy neštartujte motor pomocou nabíjačky.
Nikdy nepoužívajte 24
V alebo silnejší
štartovací zdroj.
Vopred skontrolujte, či má náhradná batéria
nominálne napätie 12 V a minimálne kapacitu
rovnajúcu sa kapacite vybitej batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky elektrické
zariadenia (autorádio, stierače, svetlá…).
Dbajte na to, aby pomocné káble
neprechádzali v blízkosti pohyblivých častí
motora (ventilátor, remeň…).
Neodpájajte kladnú svorku (+), keď je motor
v chode.
F
P
ripojte čer vený kábel ku kladnému pólu (+)
vybitej batérie A (v mieste ohnutej kovovej časti),
následne ku kladnému pólu (+) pomocnej batérie
B alebo štartovacieho zdroja.
F
P
ripojte koniec zeleného alebo čierneho
kábla k zápornému pólu (-) záložnej batérie
B alebo štartovacieho zdroja (alebo ku kostre
pomocného vozidla).
F
P
ripojte druhý koniec zeleného alebo čierneho
kábla na kostru C nefunkčného vozidla.
F
N
advihnite plastový kryt kladnej svorky (+), ak je
ním vaše vozidlo vybavené. F
N

aštartujte motor pomocného vozidla
a ponechajte ho bežať niekoľko minút.
F
U
veďte štartér poškodeného vozidla do činnosti
a pretáčajte motor.
Pokiaľ motor ihneď nenaštartuje, vypnite
zapaľovanie, chvíľu počkajte a následne pokus
zopakujte.
F
P
očkajte na návrat na voľnobežné otáčky.
F
O
dpojte pomocné káble v opačnom poradí.
F
Z
aložte plastový kryt kladného pólu (+), ak je ním
vaše vozidlo vybavené.
F
Z
a jazdy alebo na zastavenom vozidle
s motorom v chode počkajte minimálne 30 minút,
pokiaľ sa batéria nenabije na dostatočnú úroveň.
08
V pr

190
Nabitie batérie pomocou
nabíjačky
Z dôvodu zabezpečenia optimálnej životnosti batérie
je nevyhnutné udržiavať dostatočnú úroveň jej
nabitia.
V určitých prípadoch môže byť potrebné batériu
nabiť:
-
a
k väčšinou cestujete na krátku vzdialenosť,
-

a
k plánujete vozidlo nepoužívať niekoľko
t ý ž d ň ov.
Obráťte sa na sieť predajcov alebo kvalifikovanú
dielňu.
Ak si chcete batériu vášho vozidla nabiť
svojpomocne, použite len nabíjačku
kompatibilnú s
oloveno-kyselinovými batériami
s
nominálnym napätím 12 V.
Dodržujte pokyny od výrobcu nabíjačky.
Nikdy nesmiete zameniť póly. Batériu nie je nutné odpojiť.
Nikdy sa nepokúšajte nabíjať zamrznutú
batériu – riziko explózie!
Ak batéria zamrzla, dajte si ju skontrolovať
v dílerskej sieti alebo v kvalifikovanej dielni,
kde zistia, či nedošlo k
poškodeniu vnútorných
komponentov alebo či nepraskol obal, čo by
znamenalo riziko úniku toxickej a
korozívnej
kyseliny.
Odpojenie batérie
Niektoré funkcie vrátane funkcie Stop & Start
nebudú dostupné, kým sa batéria dostatočne
nenabije.
F
V

ypnite zapaľovanie.
F
V

ypnite všetky elektrické zariadenia (autorádio,
svetlá, stierače atď.).
F
P

red pripojením káblov k batérii vypnite
nabíjačku B, aby ste sa vyhli nebezpečnému
iskreniu.
F
S

kontrolujte, či sú káble nabíjačky v dobrom
stave.
F
K

áble nabíjačky B pripojte nasledovne:
-

č
er vený kladný kábel (+) ku kladnému pólu (+)
batérie A,
-

č
ierny záporný kábel (-) ku kostre C vozidla.
F
P

o ukončení nabíjania pred odpojením káblov
z
batérie A vypnite nabíjačku B . V prípade existencie tohto štítku je nutné
používať výhradne 12
V nabíjačku, aby
nedošlo k
nezvratnému poškodeniu
elektrických zariadení pripojených k
systému
Stop & Start.
V prípade dlhodobého odstavenia vozidla sa
odporúča odpojiť batériu, aby sa udržala dostatočná
úroveň nabitia, ktorá umožní naštartovať motor.
Pred odpojením batérie:
F
z

atvorte všetky otváracie časti (dvere, batožinový
priestor, okná, strechu (v prípade verzií Cabrio)),
08
