2018 CITROEN C4 SPACETOURER Priručnik (in Serbian)

303
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016

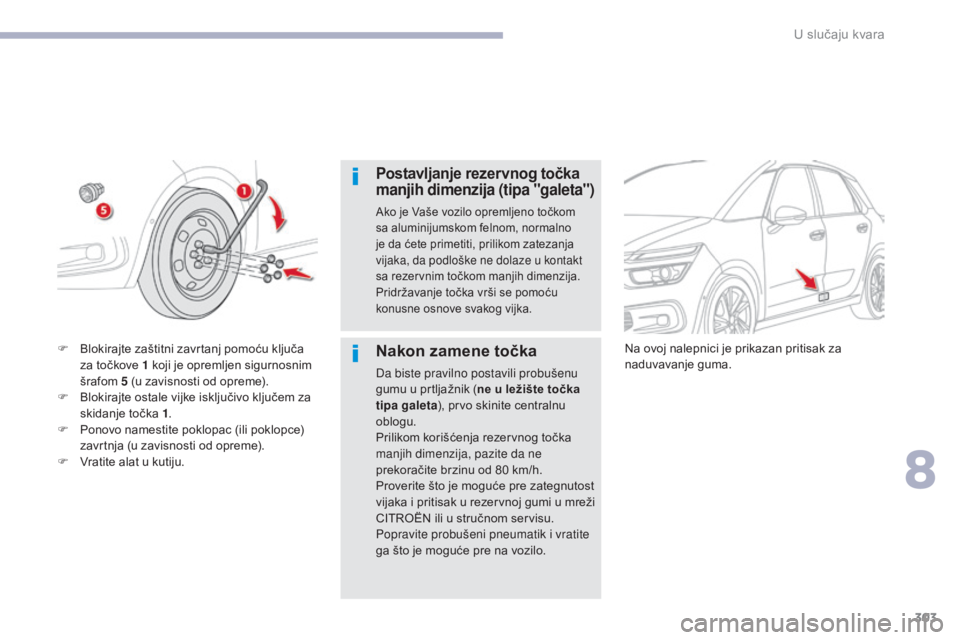

Postavljanje rezervnog točka
manjih dimenzija (tipa "galeta")
Ako je Vaše vozilo opremljeno točkom
sa aluminijumskom felnom, normalno
je da ćete primetiti, prilikom zatezanja
vijaka, da podloške ne dolaze u kontakt
sa rezervnim točkom manjih dimenzija.
Pridržavanje točka vrši se pomoću
konusne osnove svakog vijka.
Nakon zamene točka
Da biste pravilno postavili probušenu
gumu u prtljažnik (ne u ležište točka
tipa galeta ), prvo skinite centralnu
oblogu.
Prilikom korišćenja rezervnog točka
manjih dimenzija, pazite da ne
prekoračite brzinu od 80 km/h.
Proverite što je moguće pre zategnutost
vijaka i pritisak u rezervnoj gumi u mreži
CITROËN ili u stručnom servisu.
Popravite probušeni pneumatik i vratite
ga što je moguće pre na vozilo.
F

B

lokirajte zaštitni zavrtanj pomoću ključa
za točkove 1 koji je opremljen sigurnosnim
šrafom 5 (u zavisnosti od opreme).
F

B

lokirajte ostale vijke isključivo ključem za
skidanje točka 1 .
F

P

onovo namestite poklopac (ili poklopce)
zavrtnja (u zavisnosti od opreme).
F

V

ratite alat u kutiju. Na ovoj nalepnici je prikazan pritisak za
naduvavanje guma.
8
U slučaju kvara

304
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016

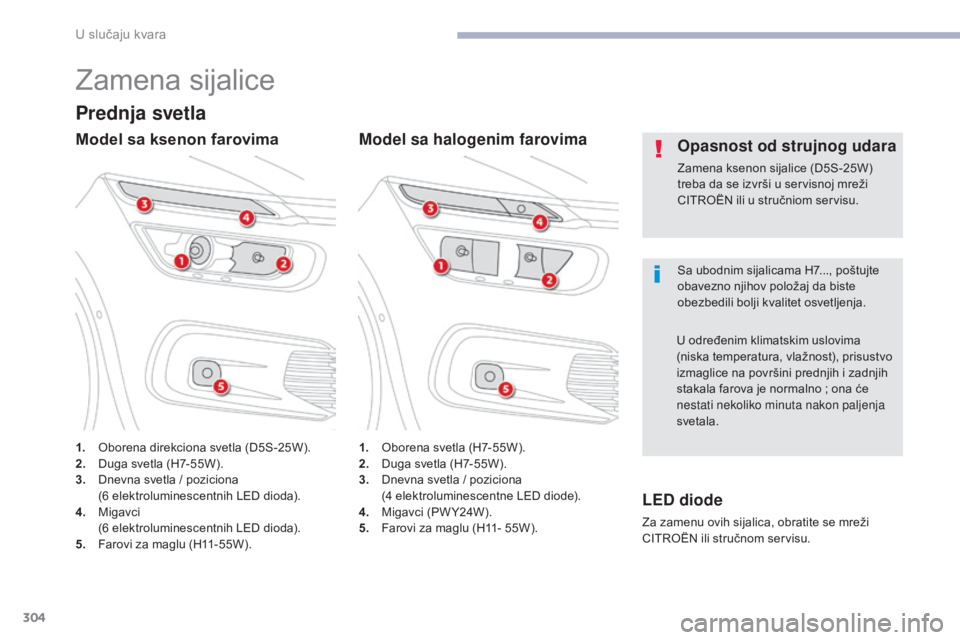

Zamena sijalice
Sa ubodnim sijalicama H7..., poštujte
obavezno njihov položaj da biste
obezbedili bolji kvalitet osvetljenja.
Opasnost od strujnog udara
Zamena ksenon sijalice (D5S-25W)
treba da se izvrši u servisnoj mreži
CITROËN ili u stručniom servisu.
Prednja svetla
1. Oborena direkciona svetla (D5S-25W).
2. Duga svetla (H7-55W).
3.
D

nevna svetla / poziciona
(

6 elektroluminescentnih LED dioda).
4.
M

igavci
(

6 elektroluminescentnih LED dioda).
5.
F

arovi za maglu (H11-55W). 1. O
borena svetla (H7-55W).
2. D uga svetla (H7-55W).
3.
D

nevna svetla / poziciona
(

4 elektroluminescentne LED diode).
4.
M

igavci (PW Y24W).
5.
F

arovi za maglu (H11- 55W).U određenim klimatskim uslovima
(niska temperatura, vlažnost), prisustvo
izmaglice na površini prednjih i zadnjih
stakala farova je normalno
; ona će
nestati nekoliko minuta nakon paljenja
svetala.
LED diode
Za zamenu ovih sijalica, obratite se mreži
CITROËN ili stručnom servisu.
Model sa ksenon farovima Model sa halogenim farovima
U slučaju kvara

305
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016

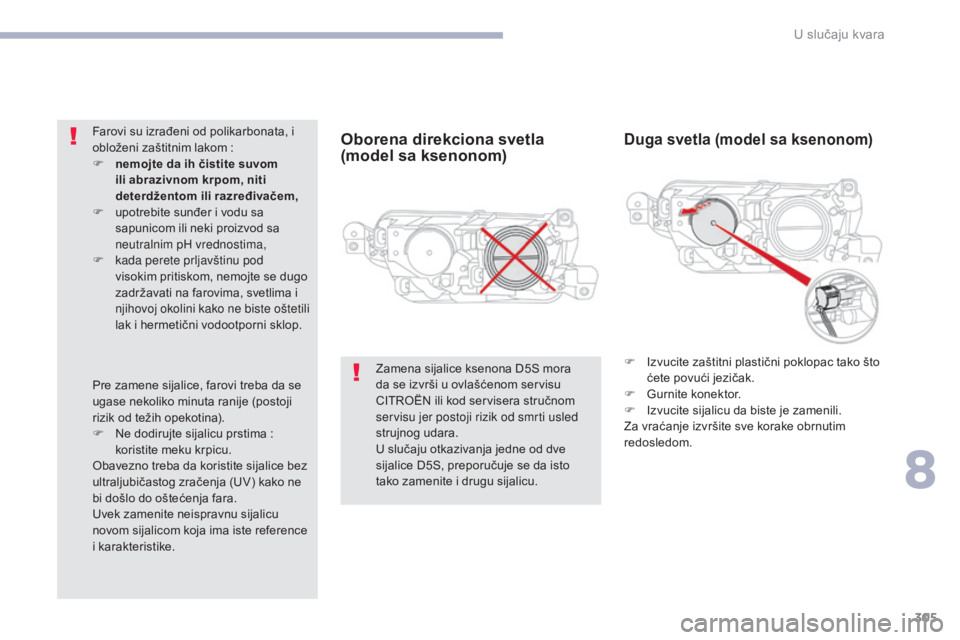

Oborena direkciona svetla
(model sa ksenonom)Duga svetla (model sa ksenonom)
F Izvucite zaštitni plastični poklopac tako što ćete povući jezičak.
F

G
urnite konektor.
F

I
zvucite sijalicu da biste je zamenili.
Za vraćanje izvršite sve korake obrnutim
redosledom.
Zamena sijalice ksenona D5S mora
da se izvrši u ovlašćenom servisu
CITROËN ili kod servisera stručnom
servisu jer postoji rizik od smrti usled
strujnog udara.
U slučaju otkazivanja jedne od dve
sijalice D5S, preporučuje se da isto
tako zamenite i drugu sijalicu.
Farovi su izrađeni od polikarbonata, i
obloženi zaštitnim lakom

:
F

n

emojte da ih čistite suvom
ili abrazivnom krpom, niti
deterdžentom ili razređivačem,
F

u

potrebite sunđer i vodu sa
sapunicom ili neki proizvod sa
neutralnim pH vrednostima,
F

k

ada perete prljavštinu pod
visokim pritiskom, nemojte se dugo
zadržavati na farovima, svetlima i
njihovoj okolini kako ne biste oštetili
lak i hermetični vodootporni sklop.
Pre zamene sijalice, farovi treba da se
ugase nekoliko minuta ranije (postoji
rizik od težih opekotina).
F

N

e dodirujte sijalicu prstima

:
koristite meku krpicu.
Obavezno treba da koristite sijalice bez
ultraljubičastog zračenja (UV) kako ne
bi došlo do oštećenja fara.
Uvek zamenite neispravnu sijalicu
novom sijalicom koja ima iste reference
i karakteristike.
8
U slučaju kvara

306
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016

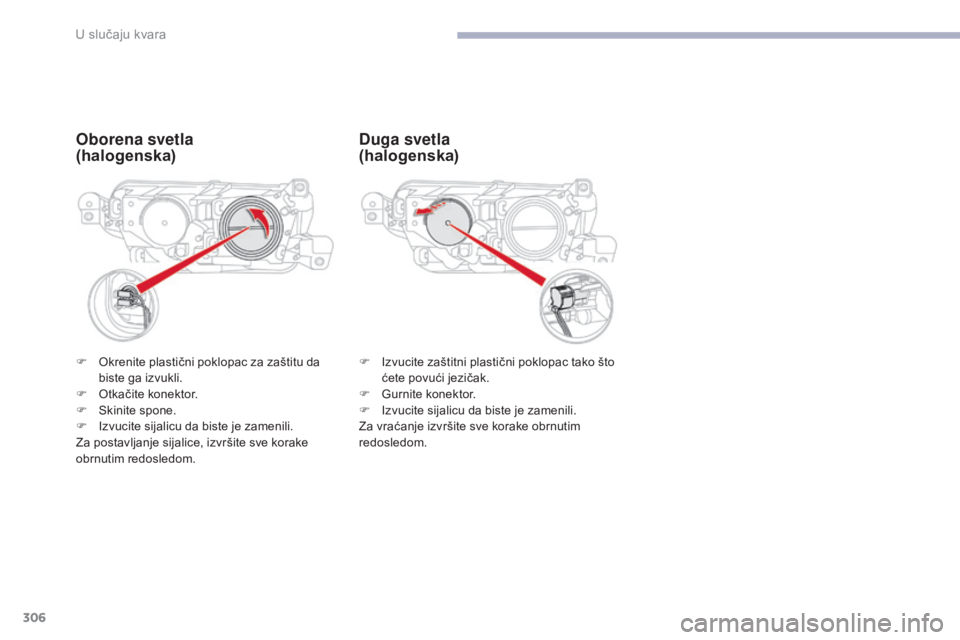

Oborena svetla
(halogenska)
F Izvucite zaštitni plastični poklopac tako što ćete povući jezičak.
F

G
urnite konektor.
F

I
zvucite sijalicu da biste je zamenili.
Za vraćanje izvršite sve korake obrnutim
redosledom.
Duga svetla
(halogenska)
F Okrenite plastični poklopac za zaštitu da biste ga izvukli.
F

O
tkačite konektor.
F

S
kinite spone.
F

I
zvucite sijalicu da biste je zamenili.
Za postavljanje sijalice, izvršite sve korake
obrnutim redosledom.
U slučaju kvara

307
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016
Sijalica migavaca se nalazi ispod prednjeg fara.
F O krenite nosač sijalice za četvrt kruga u
suprotnom smeru od kazaljke na satu.
F

I
zvucite nosač sijalice.
F

Z
amenite neispravnu sijalicu.
Za vraćanje, obavite navedene radnje obrnutim
redosledom.
Pokazivači pravca Farovi za maglu
F Otkačite ratkapnu teko što ćete povući
gornji deo.
F

O
dvrnite dva zavrtnja da biste izvukli blok.
F

O
dvrnite za četvrtinu kruga nosač sijalice.
F

I
zvucite nosač sijalice.
F

V
ratite gumeni čep.
Da biste sve ponovo namestili, izvršite ove
radnje obrnutim redosledom i pritisnite
ratkapnu da biste je vratili na mesto.
Brzo treptanje kontrolne lampice
migavaca (desnog ili levog) pokazuje na
neispravnost jedne od sijalica.
Migavci (elektroluminescentnih
LED dioda)
Za zamenu ovog tipa svetala, obratite se
ovlašćenom servisu CITROËN ili serviseru
stručni servis.
8
U slučaju kvara

308
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016
Za zamenu LED diode, morate se obratiti se
servisnoj mreži CITROËN ili stručnom servisu.

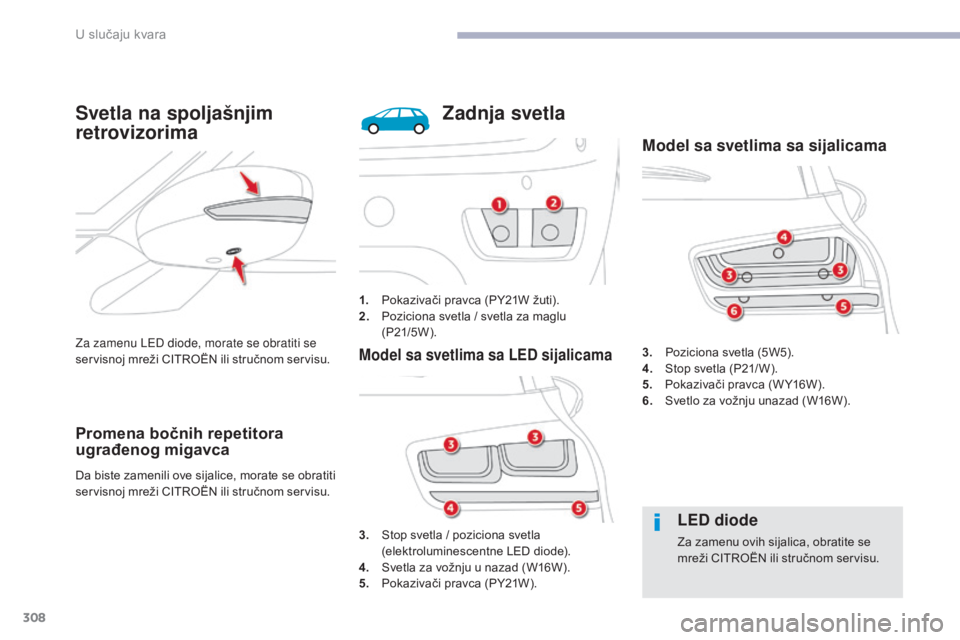

Svetla na spoljašnjim
retrovizorima
Promena bočnih repetitora
ugrađenog migavca
Da biste zamenili ove sijalice, morate se obratiti
servisnoj mreži CITROËN ili stručnom servisu.1.
P

okazivači pravca (PY21W žuti).
2.
P
oziciona svetla / svetla za maglu
(P21/5W ).
Zadnja svetla
LED diode
Za zamenu ovih sijalica, obratite se
mreži CITROËN ili stručnom servisu.
3. S
top svetla / poziciona svetla
(elektroluminescentne LED diode).
4.
S

vetla za vožnju u nazad (W16W).
5.
P

okazivači pravca (PY21W).
Model sa svetlima sa LED sijalicama3. Poziciona svetla (5W5).
4. S top svetla (P21/ W).
5.
P

okazivači pravca (W Y16W).
6.
S

vetlo za vožnju unazad (W16W).
Model sa svetlima sa sijalicama
U slučaju kvara

309
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016

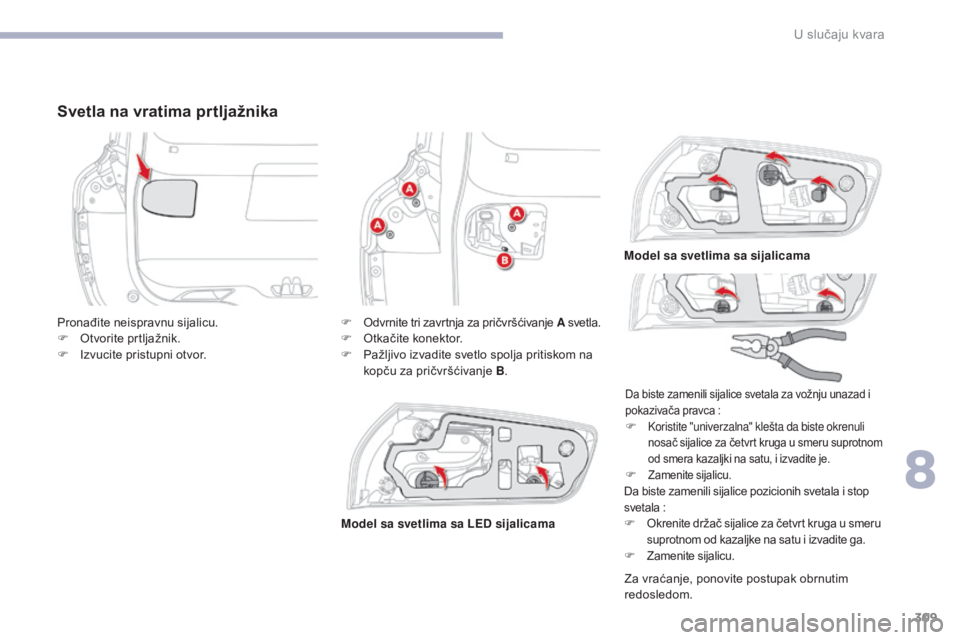

Svetla na vratima prtljažnika
Da biste zamenili sijalice pozicionih svetala i stop
svetala :
F Okrenite držač sijalice za četvrt kruga u smeru suprotnom od kazaljke na satu i izvadite ga.
F Zamenite sijalicu.
Pronađite neispravnu sijalicu.
F O tvorite prtljažnik.
F

I
zvucite pristupni otvor. F
O dvrnite tri zavrtnja za pričvršćivanje A svetla.
F

O
tkačite konektor.
F

P
ažljivo izvadite svetlo spolja pritiskom na
kopču za pričvršćivanje B .
Da biste zamenili sijalice svetala za vožnju unazad i
pokazivača pravca
:
F Koristite "univerzalna" klešta da biste okrenuli nosač sijalice za četvrt kruga u smeru suprotnom
od smera kazaljki na satu, i izvadite je.
F Zamenite sijalicu.
Za vraćanje, ponovite postupak obrnutim
redosledom.
Model sa svetlima sa LED sijalicama Model sa svetlima sa sijalicama
8
U slučaju kvara

310
C4-Picasso-II_sr_Chap08_en-cas-panne_ed02-2016

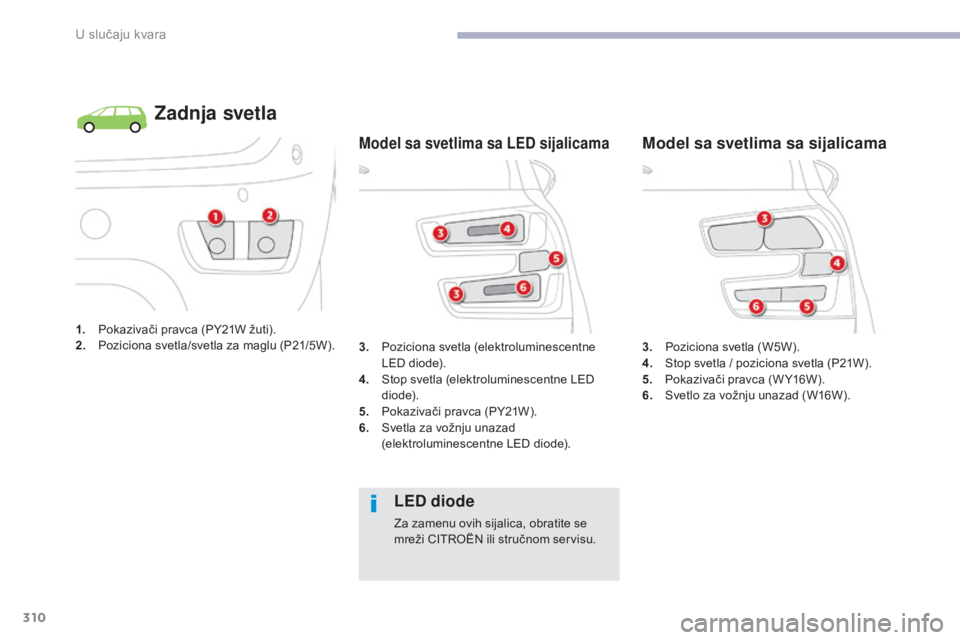

1. Pokazivači pravca (PY21W žuti).
2. Poziciona svetla/svetla za maglu (P21/5W).
Zadnja svetla
3. Poziciona svetla (elektroluminescentne LED diode).
4.
S

top svetla (elektroluminescentne LED
di o d e).
5.
P

okazivači pravca (PY21W).
6.
S

vetla za vožnju unazad
(elektroluminescentne LED diode).
Model sa svetlima sa LED sijalicama
3. Poziciona svetla (W5W).
4. S top svetla / poziciona svetla (P21W).
5.
P

okazivači pravca (W Y16W).
6.
S

vetlo za vožnju unazad (W16W).
Model sa svetlima sa sijalicama
LED diode
Za zamenu ovih sijalica, obratite se
mreži CITROËN ili stručnom servisu.
U slučaju kvara
