2018 CITROEN C4 SPACETOURER Kezelési útmutató (in Hungarian)

95
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
A rendszerek hatékony működése érdekében tartsa be a következő használati és
karbantartási szabályokat:
F
A
z egyenletes levegőeloszlás biztosítása érdekében ne takarja el a szélvédő
aljánál található külső levegőbemeneti rácsokat, a fúvókákat, szellőzőnyílásokat,
levegőkimeneti nyílásokat és a csomagtartóban található szellőzőnyílásokat.
F

N
e takarja el a műszer falon található, az automata légkondicionáló szabályozását
szolgáló fényerő-érzékelőt.
F

A t
ökéletes működőképesség fenntartása érdekében havonta egyszer-kétszer
kapcsolja be legalább 5 -10 percre a légkondicionáló rendszert.
F

Ü
gyeljen az utastéri szűrő megfelelő állapotára, és cserélje rendszeresen a
szűrőbetéteket.
K

ombinált utastéri szűrő használatát ajánljuk. A szűrő aktív adalékanyagának
köszönhetően nagyban hozzájárul az utasok által belélegzett levegő megtisztításához
és az utastér tisztaságának megőrzéséhez (allergiás tünetek, kellemetlen szagok és
zsírlerakódás csökkentése).
F

A l
égkondicionáló megfelelő működésének biztosítása érdekében javasoljuk, hogy a
szerviz- és garanciafüzetben feltüntetett időközönként ellenőriztesse a rendszert.
F

H
a a rendszer nem hűt, kapcsolja ki és forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
Tanácsok a szellőzés és a légkondicionáló használatához
Ha a gépjármű hosszabb ideig
parkolt napos helyen, és az utastér
hőmérséklete túl magas, szellőztesse át
az utasteret.
A levegőhozam-szabályozót állítsa
megfelelő szintre, hogy biztosítsa az
utastér levegőjének felfrissülését.
A légkondicionáló rendszerben zajló
páralecsapódás miatt álló helyzetben
a gépjármű alatt kisebb víztócsa
keletkezhet.
Maximális terhelés mellett, erős emelkedőn, meleg időben történő vontatás esetén a
légkondicionáló kikapcsolásával növelhető a motor teljesítménye, és ezáltal javítható a
gépjármű vontatási képessége.
Stop & Start
A fűtés és a légkondicionáló rendszer
csak járó motornál működik.
Az utastér kívánt hőkomfortjának
fenntartása érdekében ideiglenesen
semlegesítheti a Stop & Start funkciót.
A Stop & Star t rendszerről bővebben
lásd a megfelelő részt.
3
Ergonómia és kényelem

96
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Fűtés
Hőmérséklet beállítása
F A megfelelő hőmérséklet beállításához nyomja meg
valamelyik nyilat, vagy mozgassa
a kurzort a kékből (hideg) a piros
(meleg) tartomány felé.
Levegőhozam beállítása
F A ventilátor sebességének növeléséhez vagy
csökkentéséhez nyomja meg
valamelyik gombot.
Levegőelosztás beállításaA belső levegő keringetésével
megakadályozhatja a kellemetlen szagok és a
füst bejutását az utastérbe.
A funkció egyben az utastéri levegő gyorsabb
felmelegítését, ill. lehűtését is lehetővé teszi.
Szélvédő
Középső és oldalsó szellőzőnyílások Utasok lábtere A levegőelosztás szabályozása több gombbal
is történhet: a gomb felgyulladása az adott
irányba történő levegőbefúvást, a gomb
kialvása pedig az adott irányba történő
levegőbefúvás megszűnését jelzi.
Az egységes levegőelosztás érdekében a
három gomb egyszerre is működtethető.
Külső levegő felhasználása /

belső levegő keringetése
F A külső levegő
beáramoltatásához nyomja meg
ezt a gombot.
Ne közlekedjen tartósan leállított
szellőzéssel (pára képződhet és
romolhat a levegő minősége).
A fűtésrendszer csak járó motornál működik.
A rendszer vezérlőoldalának megjelenítéséhez
nyomja meg a „Légkondicionáló”
menü
gombját. A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől
függően telnek meg fénnyel.
Ha a levegőhozamot a minimális szintre állítja,
a szellőzés leáll.
A gombok a különböző szellőzőnyílások
kombinálásával az utastérbe történő
levegőbefúvást szabályozzák.
Ha a jelzőlámpa nem világít, a külső levegő
felhasználása funkció aktív. Ha a jelzőlámpa
világít, a belső levegő keringetése funkció aktív,
a külsőlevegő-felhasználás szünetel.
Ergon

97
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Hőmérséklet-szabályozós, kétzónás manuális légkondicionáló
A manuális légkondicionáló rendszer járó
motornál működik.
A fúvókákból és szellőzőnyílásokból kiáramló
levegő hőmérsékletét a rendszer az utastér
hőmérséklete és a beállított hőmérsékletszint
alapján szabályozza.
A rendszer vezérlőoldalának megjelenítéséhez
nyomja meg a „Légkondicionáló” menü
gombját.Hőmérséklet beállítása
F Az érték csökkentéséhez vagy növeléséhez nyomja
meg a kék, ill. a piros
gombot.
Levegőhozam beállítása
A ventilátor sebességének
növeléséhez vagy csökkentéséhez
nyomja meg valamelyik gombot.
A vezető és az első utas egymástól függetlenül
is be tudják állítani a hőmérsékletet.
A jelzett érték egy adott hőkomfortszintnek felel
meg, nem pedig egy pontos hőmérsékletnek.
Kerülje a 3 -nál nagyobb eltérést a bal és a jobb
oldali érték között. A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől
függően telnek meg fénnyel.
A levegőhozam minimumra állítása esetén a
szellőzés kikapcsol.
Ne közlekedjen tartósan kikapcsolt
szellőzéssel (pára képződhet és
romolhat a levegő minősége).
3
Ergon

98
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Külső levegő felhasználása /
belső levegő keringetése
A külső levegő beáramoltatásával elkerülhető
a páraképződés a szélvédőn és az oldalsó
ablakokon.
A belső levegő keringetésével
megakadályozható a kellemetlen szagok és a
füst bejutása az utastérbe.F

A k
ülső levegő beáramlásához
nyomja meg ezt a gombot.
Légkondicionáló be- és
kikapcsolása
Bekapcsolás
Kikapcsolás
A légkondicionálás nem működik, ha
a levegőhozam-szabályozó ki van
kapcsolva. F

A l
égkondicionáló
bekapcsolásához nyomja meg
ezt a gombot.
Ne közlekedjen tartósan kikapcsolt
szellőzéssel (pára képződhet és
romolhat a levegő minősége). Ez a funkció szolgál a leggyorsabban
meleg vagy hideg levegővel.
A légkondicionálót úgy tervezték, hogy zárt ablakok
mellett évszaktól függetlenül hatékonyan működjön.
A következőket teszi lehetővé:
- nyáron az utastér hőmérsékletének csökkentését,
- télen (3 °C felett) a páramentesítés hatékonyságának fokozását.
F A légkondicionáló
kikapcsolásához nyomja meg
ismét a gombot.
Levegőelosztás
szabályozása
Ezekkel a gombokkal juttathatja a levegőt az
utastérbe az egyes szellőzőkön keresztül.
Szélvédő
A levegőelosztás szabályozása több gombbal
is történhet: a gomb felgyulladása az adott
irányba történő levegőbefúvást, a gomb
kialvása pedig az adott irányba történő
levegőbefúvás megszűnését jelzi.
Az egységes levegőelosztás érdekében a
három gomb egyszerre is működtethető. Utasok lábtere
Középső és oldalsó szellőzőnyílások
Ha a jelzőlámpa nem világít, a külső levegő
felhasználása funkció aktív. Ha a jelzőlámpa
világít, a belső levegő keringetése funkció aktív,
a külsőlevegő-felhasználás szünetel. Ha a jelzőlámpa világít, a légkondicionálás be
van kapcsolva.
Ha a jelzőlámpa nem világít, a légkondicionálás
ki van kapcsolva.
Ergonómia és kényelem

99
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Kétzónás automata légkondicionáló
Ez a fajta légkondicionáló csak járó motornál
működik, de a szellőzés funkció és annak
vezérlői ráadott gyújtásnál is működőképesek.
A légkondicionálás bekapcsolása,
a hőmérséklet, a levegőhozam és a
levegőelosztás szabályozása automatikusan
történik.Hőmérséklet-szabályozás
1. Vezetőoldali/utasoldali hőmérséklet-szabályozás
2.
L

evegőelosztás szabályozása
3.
L

evegőhozam szabályozása
4.
K

ülső levegő felhasználása / belső levegő
keringetése
5.
L

égkondicionálás bekapcsolása/leállítása
6.
A

utomata üzemmód
7.
„

Mono” funkció.
8.
M

ásodik oldalra lépés. A vezető és az első utas egymástól függetlenül
tudják szabályozni a hőmérsékletet.
F
A
z érték növeléséhez vagy
csökkentéséhez nyomja meg
az egyik gombot.
A kijelzett érték egy adott hőkomfortszintet
jelöl, nem pedig pontos hőmérsékletet. A bal és jobb oldalon beállított érték között ne
legyen nagyobb a különbség 3 -nál.
A légkondicionáló rendszer vezérlőoldalának
megjelenítéséhez nyomja meg az
„
Légkondicionáló” menü gombját.
Levegőhozam beállítása
Ne közlekedjen tartósan kikapcsolt
szellőzéssel (pára képződhet és
romolhat a levegő minősége).F

A
ventilátor sebességének
növeléséhez vagy csökkentéséhez
nyomja meg a megfelelő gombot.
A levegőhozamot szimbolizáló ventilátor
lapátjai a beállított levegőmennyiségtől
függően telnek meg fénnyel.
A levegőhozam minimálisra csökkentésével
leáll a szellőzés.
Ilyenkor megjelenik a „ - - -” felirat.
3
Ergon

100
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
A gombok a különböző szellőzőnyílások
kombinálásával az utastérbe történő
levegőbefúvást szabályozzák.
Levegőelosztás
szabályozása
Szélvédő
Utasok lábtere
Középső és oldalsó szellőzőnyílások
A levegőelosztás szabályozása több gombbal
is történhet: a gomb felgyulladása az adott
irányba történő levegőbefúvást, a gomb
kialvása pedig az adott irányba történő
levegőbefúvás megszűnését jelzi.
AUTO üzemmódban egyik gomb sem világít. Kikapcsolás Bekapcsolás
Légkondicionálás be- és
kikapcsolása
A légkondicionáló berendezés zárt ablakok
mellett minden évszakban hatékonyan működik.
Lehetővé teszi:
-

n
yáron a hőmérséklet csökkentését,
-

t
élen, 3°C felett a páramentesítés
hatékonyságának növelését.
Kerülje a belső levegő keringetése
funkció tartós használatát, mert
ilyenkor fennáll a párásodás, illetve a
levegőminőség romlásának a veszélye.
Ha a jelzőlámpa nem világít, a külső levegő
felhasználása funkció aktív.
Ha a jelzőlámpa világít, a belső levegő
keringetése funkció aktív, a külsőlevegő-
felhasználás szünetel.
F

A k
ülső levegő felhasználásához
nyomja meg ezt a gombot.
A külső levegő beáramoltatásával elkerülhető a
szélvédő és az oldalablakok párásodása.
A belső levegő keringetésével
megakadályozható a kellemetlen szagok és a
füst bejutása az utastérbe.
Ez a funkció egyben az utastéri levegő
gyorsabb felmelegítését, ill. lehűtését is
lehetővé teszi.
Külső levegő felhasználása /

belső levegő keringetése
F A légkondicionáló
kikapcsolásához nyomja meg
ismét ezt a gombot.
Ha a jelzőlámpa nem világít, a légkondicionáló
funkció ki van kapcsolva. F

A l
égkondicionáló
bekapcsolásához nyomja meg
ezt a gombot.
A jelzőlámpa kigyulladása a légkondicionáló
funkció bekapcsolását jelzi.
A légkondicionáló nem működik, ha a
levegőhozam-szabályozó nullára van állítva.
Ergonómia és kényelem

101
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Hideg időben és hideg motornál a hideg
levegő beáramlásának korlátozása
érdekében a levegőhozam csak
fokozatosan éri el a megfelelő szintet.
A gépjárműbe történő beszálláskor, ha
a belső hőmérséklet jóval alacsonyabb
vagy magasabb a megadott
komfortértéknél, a kívánt komfortérzet
gyorsabb elérése érdekében nem
érdemes megváltoztatni a kijelzett
hőmérsékletértéket. A rendszer
automatikusan kiegyenlíti a
hőmérséklet-különbséget.
Az egyes fokozatok kizárólag az AUTO
üzemmódra vonatkoznak. Az AUTO üzemmód
kikapcsolásakor azonban továbbra is az
utoljára választott fokozat látható.
A fokozat módosítása nem vonja maga után az
AUTO üzemmód újbóli bekapcsolását, ha az
korábban ki lett kapcsolva.
Ha a gomb jelzőlámpája világít, a
légkondicionáló automata üzemmódban
működik: a rendszer a választott
komfortszintnek megfelelően optimálisan
szabályozza a hőmérsékletet, a levegőhozamot
és az utastéri levegőelosztást.
A beállításokat bármikor manuálisan is
módosíthatja. Ilyenkor a gomb jelzőlámpája
kialszik.
F

A

z automatikus komfortprogram újbóli
bekapcsolásához nyomja meg ezt a
gombot. F

A l

égkondicionáló automatikus
üzemmódjának be- és
kikapcsolásához használja ezt a
gombot.
Automata komfortprogram
Az egyes módok egymást követő
megjelenítéséhez és az aktuális fokozat
módosításához nyomja meg a gombot:
„ENYHE”: az enyhe levegőáramlást és a
csendes működést részesíti előnyben.
„NORMÁL”: a legjobb kompromisszum az
optimális hőkomfort és a csendes működés
között (alapbeállítás).
„INTENZÍV”: gyors és hatékony
levegőbeáramlást szavatol.
A „Légkondicionáló”
menü második
oldalán felajánlott fokozatok közül választva
szabályozhatja az automata komfortprogram
intenzitását.
F

A m

ásodik oldalra lépéshez
nyomja meg ezt a gombot.
3
Ergon

102
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

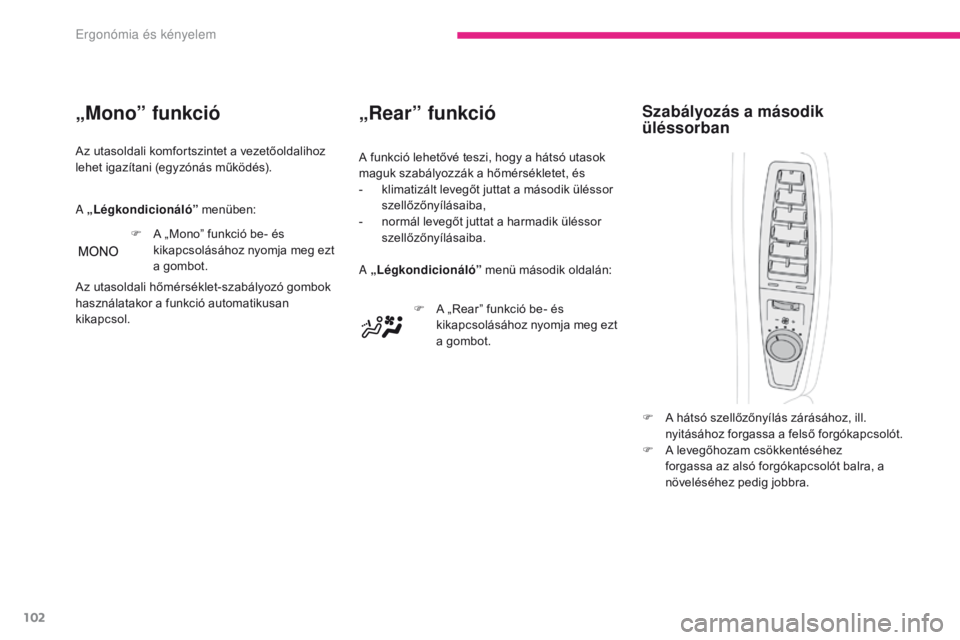

„Rear” funkció
F A „Rear” funkció be- és kikapcsolásához nyomja meg ezt
a gombot.
A „Légkondicionáló”
menü második oldalán:
A funkció lehetővé teszi, hogy a hátsó utasok
maguk szabályozzák a hőmérsékletet, és
-

k

limatizált levegőt juttat a második üléssor
szellőzőnyílásaiba,
-

n

ormál levegőt juttat a harmadik üléssor
szellőzőnyílásaiba.
F
A h
átsó szellőzőnyílás zárásához, ill.
nyitásához forgassa a felső forgókapcsolót.
F

A l
evegőhozam csökkentéséhez
forgassa az alsó forgókapcsolót balra, a
növeléséhez pedig jobbra.
Szabályozás a második
üléssorban„Mono” funkció
Az utasoldali komfortszintet a vezetőoldalihoz
lehet igazítani (egyzónás működés).
A „Légkondicionáló” menüben:
F

A „
Mono” funkció be- és
kikapcsolásához nyomja meg ezt
a gombot.
Az utasoldali hőmérséklet-szabályozó gombok
használatakor a funkció automatikusan
kikapcsol.
Ergonómia és kényelem
