2018 CITROEN C4 SPACETOURER Kezelési útmutató (in Hungarian)

111
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
USB-vel történő használat közben a
hordozható készülék automatikusan
feltöltődhet.
Üzenet jelzi, ha a külső eszköz
áramfogyasztása nagyobb a
gépjárműben biztosítottnál.
12 voltos csatlakozó
A JACK csatlakozó a középső tárolóhelyen
található.
Lehetővé teszi hordozható készülékek, pl.
iPod
® típusú digitális lejátszó csatlakoztatását.
Az audiofájlokat a gépkocsi hangszóróin
keresztül hallgathatja meg.
A fájlok kezelése a hordozható készülékről
történik. Az USB-port a középső tárolóhelyen található.
Lehetővé teszi hordozható készülékek vagy
pendrive csatlakoztatását.
Beolvassa és az audiorendszerre továbbítja
az audiofájlokat, amelyeket azután a gépkocsi
hangszóróin keresztül sugároz.
A fájlokat a kormánykeréken vagy az
érintőképernyőn található gombokkal kezelheti.
JACK csatlakozó
USB-port
Az eszköz használatáról bővebben lásd az
„ Audio- és telematikai berendezések” c.
kiegészítést.
F

H

a 12 voltos (max. teljesítmény: 120 W)
tartozékot kíván csatlakoztatni, emelje
meg a fedelet, és helyezze be a megfelelő
adaptert.
Mindig vegye figyelembe a csatlakozó
maximális teljesítményét (ellenkező esetben
tönkremehet a csatlakoztatott tartozék).
A CITROËN által nem jóváhagyott
elektromos berendezés csatlakoztatása
(pl. USB-csatlakozós töltő) működési
zavart okozhat a gépjármű elektromos
rendszerében (rossz rádióvétel, a
képernyőkijelzés zavara stb.).
3
Ergonómia és kényelem

112
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
A vezetőoldali kiegészítő padlószőnyeg kivételéhez:F tolja az ülést leghátsó helyzetébe,F pattintsa ki a rögzítőelemeket,F vegye ki a szőnyeget.
Kiegészítő padlószőnyeg
Első behelyezésekor a vezető oldalán kizárólag
a szőnyeghez tartozó tasakban található
rögzítőket használja.
A többi védőszőnyeget egyszerűen a padlóra
kell helyezni.A pedálok beszorulásának elkerülése
érdekében:
-
k

izárólag a gépjárműben található
rögzítésekhez illő kiegészítő
padlószőnyeget használjon;
a rögzítések használata
elengedhetetlen,
-
s

oha ne helyezzen egymásra több
védőszőnyeget.
A C
i

troën
ál
tal nem ajánlott
kiegészítő padlószőnyeg használata
akadályozhatja a pedálok mozgását,
és a sebességszabályozó/-korlátozó
berendezés meghibásodásához vezethet.
A CITROËN által ajánlott kiegészítő
padlószőnyegeket két rögzítőelemmel
látták el, melyek az ülés alatt találhatók.
A vezetőoldali kiegészítő padlószőnyeg
visszahelyezéséhez:
F

h
elyezze el megfelelően a szőnyeget,
F
n
yomja vissza a rögzítőelemeket,
F
e
llenőrizze a szőnyeg megfelelő rögzítését.
Behelyezés
Eltávolítás
Visszahelyezés
Tárolódobozok
F Emelje meg a kart, és hajtsa le a
tárolódoboz fedelét.
Nyitás
A dobozokba ne helyezzen súlyos
tárgyakat.
Felszereltségtől függően az első ülések alatt
tárolódobozok találhatók.
Ergon

113
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

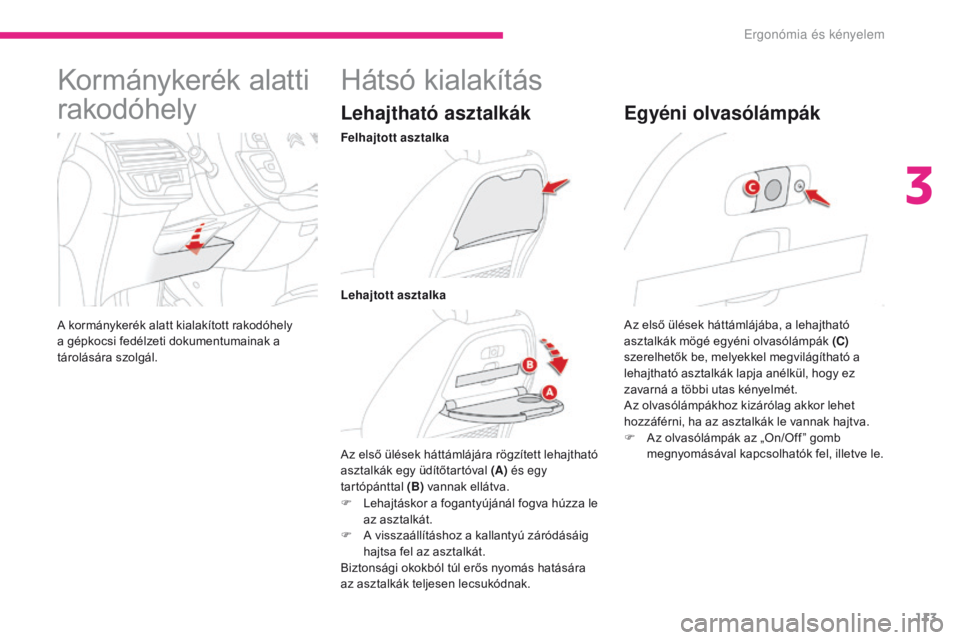

Kormánykerék alatti
rakodóhely
A kormánykerék alatt kialakított rakodóhely
a gépkocsi fedélzeti dokumentumainak a
tárolására szolgál.
Hátsó kialakítás
Lehajtható asztalkák
Az első ülések háttámlájára rögzített lehajtható
asztalkák egy üdítőtartóval (A) és egy
tartópánttal (B) vannak ellátva.
F

L
ehajtáskor a fogantyújánál fogva húzza le
az asztalkát.
F

A v
isszaállításhoz a kallantyú záródásáig
hajtsa fel az asztalkát.
Biztonsági okokból túl erős nyomás hatására
az asztalkák teljesen lecsukódnak. Az első ülések háttámlájába, a lehajtható
asztalkák mögé egyéni olvasólámpák (C)

szerelhetők be, melyekkel megvilágítható a
lehajtható asztalkák lapja anélkül, hogy ez
zavarná a többi utas kényelmét.
Az olvasólámpákhoz kizárólag akkor lehet
hozzáférni, ha az asztalkák le vannak hajtva.
F
A
z olvasólámpák az „On/Off ” gomb
megnyomásával kapcsolhatók fel, illetve le.
Egyéni olvasólámpák
Felhajtott asztalka
Lehajtott asztalka
3
Ergonómia és kényelem

114
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Oldalsó árnyékoló rolókTárolódobozok
A hátsó utasok lába alatt két tárolódoboz áll
rendelkezésre.
Nyitásukhoz a bemélyedésnél emelje meg a
fedelet.
A második üléssor ablakaira szerelt árnyékoló
rolók védik az utasokat a napsugárzástól.
F

H

úzza el a rolót az A nyelvnél fogva, majd
rögzítse a B kampó segítségével.
12 voltos csatlakozó
F Ha 12 voltos (max. teljesítmény: 120 W) tartozékot kíván csatlakoztatni, emelje
meg a fedelet, és helyezze be a megfelelő
adaptert.
Mindig vegye figyelembe a csatlakozó
maximális teljesítményét (ellenkező esetben
tönkremehet a csatlakoztatott tartozék).
A CITROËN által nem jóváhagyott
elektromos berendezés csatlakoztatása
(pl. USB-csatlakozós töltő) működési
zavart okozhat a gépjármű elektromos
rendszerében (rossz rádióvétel, a
képernyőkijelzés zavara stb.).
Ergonómia és kényelem

115
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
Hátsó multimédiás rendszer
A hátsó utasok egy vagy két külső
hordozható lejátszót (hordozható audio- és
videolejátszó, játékkonzol, DVD-lejátszó stb.)
csatlakoztathatnak a multimédiás rendszerre.
A hangot két vezeték nélküli Bluetooth
®
fejhallgató közvetíti, a videolejátszás pedig
az első ülések fejtámlájának hátsó részébe
beépített két 7 colos képernyőn történik.
Leírás
A rendszer csak járó motornál működik. A rendszer részei:
-

a k
özépkonzol hátoldalán kialakított
csatlakozó- és vezérlőpanel,
-
a
z első ülések fejtámláiba beépített két
7 colos képernyő (védőhuzattal),
-
k
ét Bluetooth technológiás, vezeték nélküli
fejhallgató újratölthető akkumulátorokkal,
-
e
gy 12 voltos töltő, mely két kimenettel
rendelkezik a két fejhallgató egyidejű
töltéséhez.
1.
Ka
pcsoló
2.
A
V1 videobemenet (sárga RCA-csatlakozó)
3.
„
A” sztereó audiobemenetek (piros és fehér
RCA-csatlakozó)
4.
A
V2
v
ideobemenet (sárga RCA-csatlakozó)
5.
„
B” sztereó audiobemenetek (piros és
fehér RCA-csatlakozó)
6.
K
ijelzési opciók a bal oldali képernyőn
(AV1 vagy AV2)
7.
K
ijelzési opciók a jobb oldali képernyőn
(AV1 vagy AV2)
8. B luetooth audio-fejhallgatók csatlakoztatási
visszajelzései (kék)
3
Ergon

116
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016

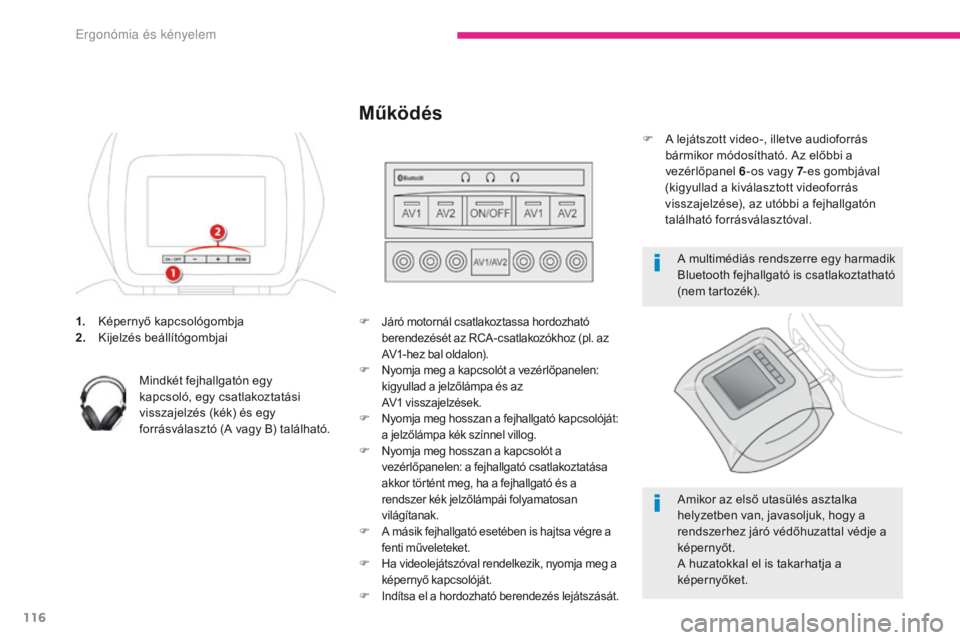

1. Képernyő kapcsológombja
2. Kijelzés beállítógombjai
Mindkét fejhallgatón egy
kapcsoló,
egy csatlakoztatási
visszajelzés (kék) és egy
forrásválasztó (A
vagy B) található.F Járó motornál csatlakoztassa hordozható berendezését az RCA-csatlakozókhoz (pl. az
AV1-hez bal oldalon).
F
N

yomja meg a kapcsolót a vezérlőpanelen:
kigyullad a jelzőlámpa és az
AV1
v

isszajelzések.
F
N

yomja meg hosszan a fejhallgató kapcsolóját:
a jelzőlámpa kék színnel villog.
F
N

yomja meg hosszan a kapcsolót a
vezérlőpanelen: a fejhallgató csatlakoztatása
akkor történt meg, ha a fejhallgató és a
rendszer kék jelzőlámpái folyamatosan
világítanak.
F
A m

ásik fejhallgató esetében is hajtsa végre a
fenti műveleteket.
F
H

a videolejátszóval rendelkezik, nyomja meg a
képernyő kapcsolóját.
F
I

ndítsa el a hordozható berendezés lejátszását.
Működés
A multimédiás rendszerre egy harmadik
Bluetooth fejhallgató is csatlakoztatható
(nem tartozék).
Amikor az első utasülés asztalka
helyzetben van, javasoljuk, hogy a
rendszerhez járó védőhuzattal védje a
képernyőt.
A huzatokkal el is takarhatja a
képernyőket.
F

A l
ejátszott video-, illetve audioforrás
bármikor módosítható. Az előbbi a
vezérlőpanel 6-os vagy 7 -es gombjával
(kigyullad a kiválasztott videoforrás
visszajelzése), az utóbbi a fejhallgatón
található forrásválasztóval.
Ergonómia és kényelem

117
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
A csomagtartó kialakítása
1. Kalaptartó (részletek a következő oldalon)
2.
H

orgok
(

részletek a következő oldalon)
3.
H

ordozható lámpa
(

részletek a következő oldalakon)
4.
R

akodóháló
5.
R

ögzítőgyűrűk
6.
1

2 voltos csatlakozó (max. teljesítmény:
120 W)
3
Ergon

118
C4-Picasso-II_hu_Chap03_ergonomie-confort_ed02-2016
A kalaptartó eltávolításához:
F a kassza ki a két zsinórt,
F

e
nyhén emelje meg, majd vegye ki a
kalaptartót.
Kalaptartó
A kalaptartót kétféleképpen tárolhatja:
- v agy az első ülés mögé állítva,
-

v
agy a csomagtartó aljára fektetve. Szatyrok, táskák felakasztására szolgálnak.
Horgok
Ergonómia és kényelem
