2018 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

23
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Prenizak tlak u
gumamastalno, uz zvučni
signal i poruku. Prenizak tlak u jednoj ili više guma. Što prije provjerite tlak u gumama.
Prilikom provjere, gume po mogućnosti moraju biti
hladne.
Sustav se mora reinicijalizirati nakon svakog
podešavanja tlaka u jednoj ili više guma i nakon
zamjene jednog ili više kotača.
Više podataka o otkrivanju preniskog tlaka u gumama
možete naći u odgovarajućoj točki.
+ bljeska, zatim stalno
upaljena, uz žaruljicu
Service.Neispravnost funkcije: nadzor nad
tlakom u gumama više nije osiguran.
Što prije provjerite tlak u gumama.
Dajte provjeriti sustav u mreži CITROËN ili u nekoj
stručnoj radionici.
Pritisnuti
papučicu
kočnice bljeska, uz zvučni
signal, poruku i
bljeskanje žaruljice
"Pritisnuti papučicu
kočnice" na bloku
sklopki upravljanog
mjenjača. Papučica kočnice nije pritisnuta
prilikom pokretanja motora, uz
upravljani mjenjač.
Uz upravljani mjenjač, pritisnite papučicu kočnice
prilikom pokretanja motora.
Ako parkirnu kočnicu pokušate otpustiti bez pritiska na
papučicu kočnice, ova žaruljica ostat će upaljena.
bljeska. Uz upravljani mjenjač, ako vozilo
predugo održavate na nagibu
pritiskanjem papučice gasa, spojka
se pregrijava. Zakočite vozilo pritiskom na papučicu kočnice i/ili
ručnom kočnicom.
Žaruljica
StanjeUzrok Rješenja / napomene
1
Ploča s instrumentima

24
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Servisni brojač
Taj sustav obavještava vozača o narednom
održavanju vozila, prema planu održavanja
proizvođača.
Do narednog održavanja
preostaje više od 3 000 km
Nakon uključivanja kontakta, na ekranu
se ne prikazuje nikakav podatak vezan uz
održavanje.
Do narednog održavanja
preostaje između 1 000 i 3 000 km
Nakon uključivanja kontakta, na nekoliko
sekunda pali se sličica ključa; u retku ukupnog
putomjera prikazan je broj kilometara do
narednog održavanja vozila.
Primjer: do narednog održavanja preostaje
2
80

0 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
Nakon tih 5 sekunda, sličica ključa se gasi ,
a na ekranu je prikazan putomjer (ukupna
kilometraža).
Pokazivači
Interval se izračunava od posljednje
inicijalizacije servisnog brojača, na temelju
prijeđene kilometraže i vremena proteklog od
posljednjeg redovitog održavanja.
U izvedbama Dizel BlueHDi, u obzir se
uzima i pogoršanje kvalitete motornog
ulja (ovisno o tržištu).
Ploča s instrumentima

25
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016

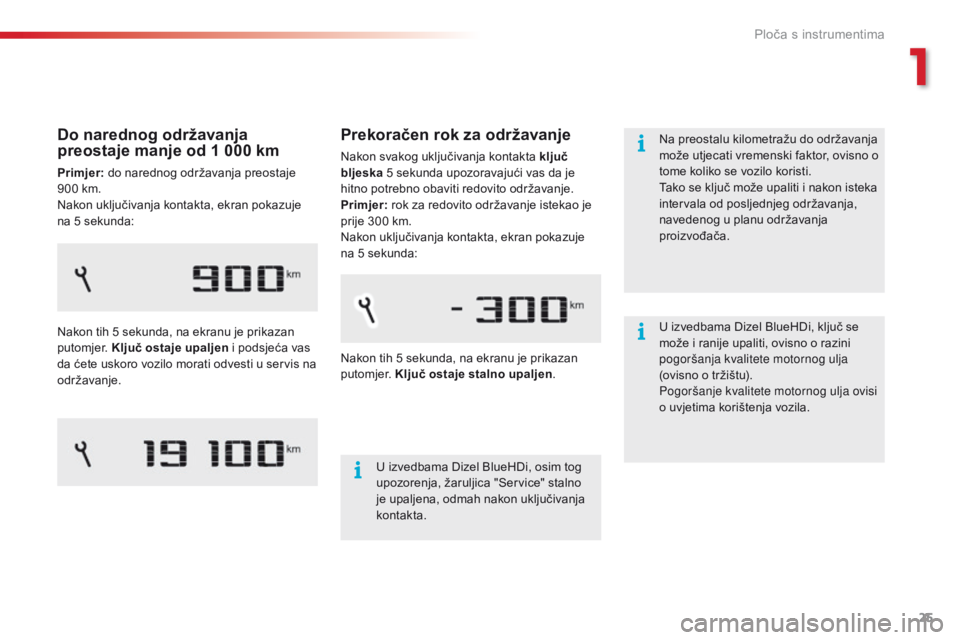

Prekoračen rok za održavanje
Nakon svakog uključivanja kontakta ključ
bljeska 5 sekunda upozoravajući vas da je
hitno potrebno obaviti redovito održavanje.
Primjer: rok za redovito održavanje istekao je
prije 300 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
U izvedbama Dizel BlueHDi, osim tog
upozorenja, žaruljica "Service" stalno
je upaljena, odmah nakon uključivanja
kontakta.
Nakon tih 5 sekunda, na ekranu je prikazan
p u t o m j e r.
Ključ ostaje stalno upaljen. Na preostalu kilometražu do održavanja
može utjecati vremenski faktor, ovisno o
tome koliko se vozilo koristi.
Tako se ključ može upaliti i nakon isteka
intervala od posljednjeg održavanja,
navedenog u planu održavanja
proizvođača.
Do narednog održavanja
preostaje manje od 1 000 km
Primjer:
do narednog održavanja preostaje
900 km.
Nakon uključivanja kontakta, ekran pokazuje
na 5 sekunda:
Nakon tih 5 sekunda, na ekranu je prikazan
p u t o m j e r. Ključ ostaje upaljen i podsjeća vas
da ćete uskoro vozilo morati odvesti u servis na
održavanje. U izvedbama Dizel BlueHDi, ključ se
može i ranije upaliti, ovisno o razini
pogoršanja kvalitete motornog ulja
(ovisno o tržištu).
Pogoršanje kvalitete motornog ulja ovisi
o uvjetima korištenja vozila.
1
Ploča s instrumentima

26
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Inicijalizacija servisnog
brojača
Nakon svakog redovitog održavanja potrebno
je inicijalizirati servisni brojač.
Ako sami održavate vozilo, postupak je
sljedeći:
F
pre

kinite kontakt,
F
drž

ite pritisnutu tipku na vrhu sklopke
svjetala,
F
ukl

jučite kontakt; počinje odbrojavanje
putomjera,
F
kad j

e na ekranu prikazano "=0" , otpustite
tipku; sličica ključa se gasi.
Ako nakon ovog postupka želite
odspojiti akumulator, zaključajte vozilo
i pričekajte najmanje pet minuta, radi
uvažavanja inicijalizacije servisnog
brojača.
Prikaz podatka o
održavanju
Podatak o održavanju uvijek vam je dostupan
na taktilnom tabletu.
F
Ozna

čite izbornik "Pomoć u
vožnji ".
F
Na dr

ugoj stranici pritisnite
" Dijagnostika ".
Na ekranu se prikazuje podatak o održavanju.
Ploča s instrumentima

27
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016

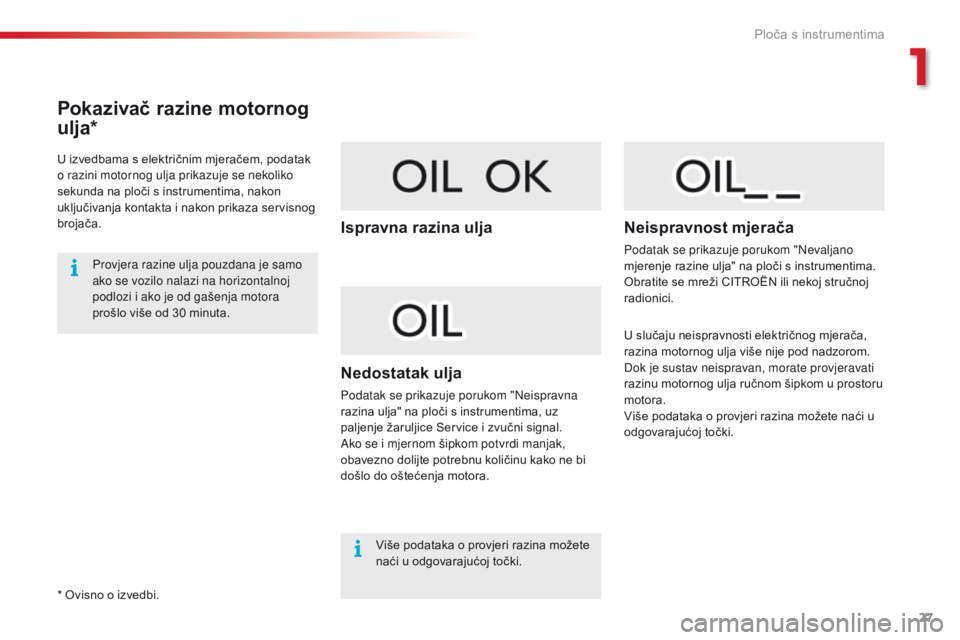

Pokazivač razine motornog
ulja*
U izvedbama s električnim mjeračem, podatak
o razini motornog ulja prikazuje se nekoliko
sekunda na ploči s instrumentima, nakon
uključivanja kontakta i nakon prikaza servisnog
brojača.Provjera razine ulja pouzdana je samo
ako se vozilo nalazi na horizontalnoj
podlozi i ako je od gašenja motora
prošlo više od 30 minuta.
Ispravna razina ulja
Nedostatak ulja
Podatak se prikazuje porukom "Neispravna
razina ulja" na ploči s instrumentima, uz
paljenje žaruljice Service i zvučni signal.
Ako se i mjernom šipkom potvrdi manjak,
obavezno dolijte potrebnu količinu kako ne bi
došlo do oštećenja motora.
Neispravnost mjerača
Podatak se prikazuje porukom "Nevaljano
mjerenje razine ulja" na ploči s instrumentima.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Više podataka o provjeri razina možete
naći u odgovarajućoj točki.
*
Ov

isno o izvedbi. U slučaju neispravnosti električnog mjerača,
razina motornog ulja više nije pod nadzorom.
Dok je sustav neispravan, morate provjeravati
razinu motornog ulja ručnom šipkom u prostoru
motora.
Više podataka o provjeri razina možete naći u
odgovarajućoj točki.
1
Ploča s instrumentima

28
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016

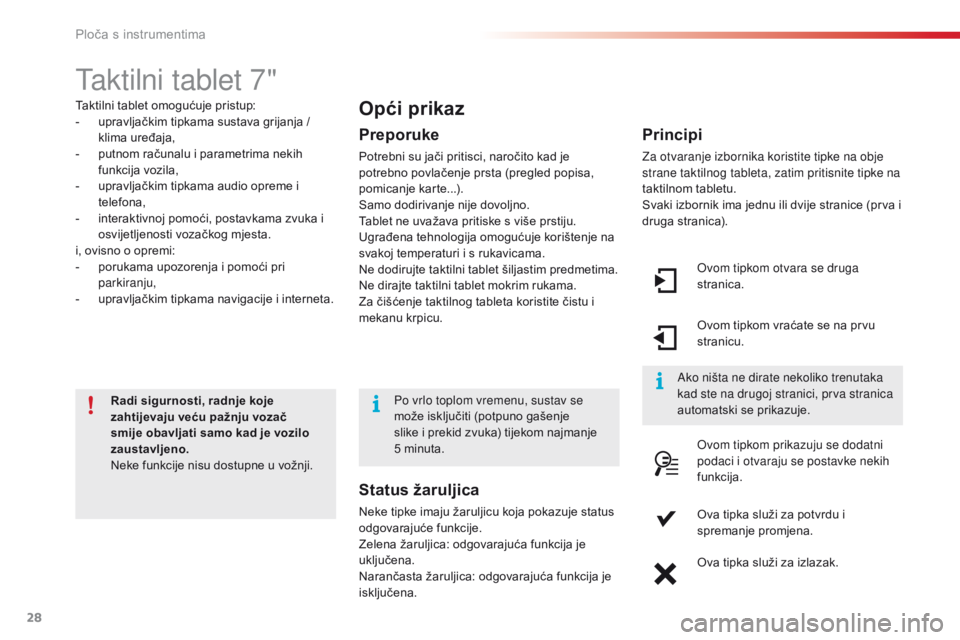

Taktilni tablet 7"
Taktilni tablet omogućuje pristup:
- upravljačkim tipkama sustava grijanja /
klima uređaja,
-
put

nom računalu i parametrima nekih
funkcija vozila,
-
upr

avljačkim tipkama audio opreme i
telefona,
-
int

eraktivnoj pomoći, postavkama zvuka i
osvijetljenosti vozačkog mjesta.
i, ovisno o opremi:
-
por

ukama upozorenja i pomoći pri
parkiranju,
-
upr

avljačkim tipkama navigacije i interneta.
Radi sigurnosti, radnje koje
zahtijevaju veću pažnju vozač
smije obavljati samo kad je vozilo
zaustavljeno.
Neke funkcije nisu dostupne u vožnji.Opći prikaz
Preporuke
Potrebni su jači pritisci, naročito kad je
potrebno povlačenje prsta (pregled popisa,
pomicanje kar te...).
Samo dodirivanje nije dovoljno.
Tablet ne uvažava pritiske s više prstiju.
Ugrađena tehnologija omogućuje korištenje na
svakoj temperaturi i s rukavicama.
Ne dodirujte taktilni tablet šiljastim predmetima.
Ne dirajte taktilni tablet mokrim rukama.
Za čišćenje taktilnog tableta koristite čistu i
mekanu krpicu. Ovom tipkom otvara se druga
stranica.
Ovom tipkom vraćate se na prvu
stranicu.
Ovom tipkom prikazuju se dodatni
podaci i otvaraju se postavke nekih
funkcija.
Ova tipka služi za potvrdu i
spremanje promjena.
Ova tipka služi za izlazak.
Principi
Za otvaranje izbornika koristite tipke na obje
strane taktilnog tableta, zatim pritisnite tipke na
taktilnom tabletu.
Svaki izbornik ima jednu ili dvije stranice (prva i
druga stranica).
Ako ništa ne dirate nekoliko trenutaka
kad ste na drugoj stranici, prva stranica
automatski se prikazuje.
Po vrlo toplom vremenu, sustav se
može isključiti (potpuno gašenje
slike i prekid zvuka) tijekom najmanje
5
mi

nuta.
Status žaruljica
Neke tipke imaju žaruljicu koja pokazuje status
odgovarajuće funkcije.
Zelena žaruljica: odgovarajuća funkcija je
uključena.
Narančasta žaruljica: odgovarajuća funkcija je
isključena.
Ploča s instrumentima

29
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016
Navigacija
(Ovisno o opremi)
Određivanje parametara navođenja i
izbor odredišta.
Telefon
Spajanje mobitela Bluetooth® vezom.
Izbornici na taktilnom tabletu
Za izbornik Klima uređaj, pogledajte
odgovarajuće točke (grijanje i ručni
klima uređaj ili automatski klima uređaj). Za izbornike Media,
Navigacija,
Internet i Telefon pogledajte točku
"Audio i telematika".
Pomoć u vožnji
Otvaranje putnog računala.
Uključivanje, isključivanje i određivanje
parametara pojedinih funkcija vozila.
Konfiguracija
Određivanje parametara zvuka
(balans, zvučni efekti, ...), izbor
grafičkog izgleda, podešavanje
osvijetljenosti vozačkog mjesta,
prikaza ( jezik, jedinice, datum,
sat,
..

.) i otvaranje interaktivne
pomoći za glavnu opremu i kontrolne
žaruljice.
Internet
(Ovisno o opremi)
(CITROËN MULTICITY CONNECT).
Spajanje na portal s aplikacijama
radi lakših, sigurnijih i prilagođenih
putovanja pomoću modula za
spajanje koji se može nabaviti
pretplatom u mreži CITROËN.Media
Biranje izvora glazbe, radiostanice i
gledanje fotografija.
Klima uređaj
Podešavanja temperature i protoka
zraka.
1
Ploča s instrumentima

30
C4-cactus_hr_Chap01_Instruments-de-bord_ed01-2016

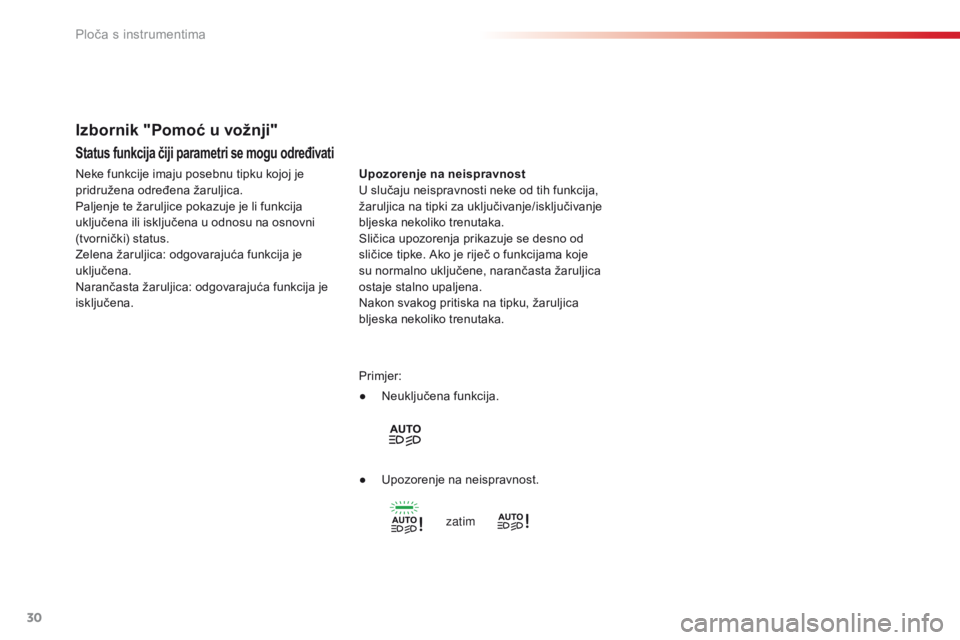

Status funkcija čiji parametri se mogu određivati
Upozorenje na neispravnost
U slučaju neispravnosti neke od tih funkcija,
žaruljica na tipki za uključivanje/isključivanje
bljeska nekoliko trenutaka.
Sličica upozorenja prikazuje se desno od
sličice tipke. Ako je riječ o funkcijama koje
su normalno uključene, narančasta žaruljica
ostaje stalno upaljena.
Nakon svakog pritiska na tipku, žaruljica
bljeska nekoliko trenutaka.
Primjer:
●
Neu
ključena funkcija.
●
Upo

zorenje na neispravnost.zatim
Izbornik "Pomoć u vožnji"
Neke funkcije imaju posebnu tipku kojoj je
pridružena određena žaruljica.
Paljenje te žaruljice pokazuje je li funkcija
uključena ili isključena u odnosu na osnovni
(tvornički) status.
Zelena žaruljica: odgovarajuća funkcija je
uključena.
Narančasta žaruljica: odgovarajuća funkcija je
isključena.
Ploča s instrumentima
