Ne spuštajte kopču na silu, jer ako je
obujmica loše postavljena, neće se
moći zakopčati; ponovite postupak.
Brza stezaljka
Odspajanje stezaljke (+)
F Podignite kopču A do kraja radi
oslobađanja obujmice B.
U vožnji nakon prvog pokretanja
motora, sustav Stop & Start možda
neće biti u funkciji.
U tom slučaju, funkcija će ponovo
biti dostupna tek nakon neprekidnog
mirovanja vozila, čije trajanje ovisi o
okolnoj temperaturi i o napunjenosti
akumulatora (do oko 8 sati).
Radi održavanja dovoljne napunjenosti
akumulatora za pokretanje motora, preporučuje
se odspajanje akumulatora u slučaju vrlo
dugog nekorištenja vozila.
Prije odspajanja akumulatora:
F
zat

vorite sva vrata, prtljažnik, prozore,
krovni prozor,
F
isk

ljučite sve električne potrošače
(autoradio, brisače, svjetla, ...),
F
pre

kinite kontakt i pričekajte četiri minute.
Nakon pristupa akumulatora dovoljno je
odspojiti stezaljku (+).
Odspajanje akumulatora
Nakon ponovnog spajanja akumulatora,
uključite kontakt i pričekajte jednu minutu
prije pokretanja motora, što je potrebno za
inicijalizaciju elektroničkih sustava. Ako i nakon
toga utvrdite neke manje smetnje, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Sami morate reinicijalizirati, prema uputama iz
odgovarajućih točaka (ovisno o izvedbi):
-
klj

uč s daljinskim upravljačem,
-
...
Nakon ponovnog spajanja
Ponovno spajanje stezaljke (+)
F Namjestite otvorenu obujmicu B kabela na
iz vod (+) akumulatora.
F
Ver

tikalno pritisnite obujmicu tako da bude
dobro namještena na akumulatoru.
F
Zak

opčajte obujmicu spuštanjem kopče A .
8
U slučaju kvara

216
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016
Vuč a
Opća pravila
Pridržavajte se važećih propisa u vašoj zemlji.
Provjerite da je težina vučnog vozila veća od težine vučenog vozila.
Vozač mora ostati za upravljačem u vučenom vozilu i mora imati važeću vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu, uvijek treba koristiti homologiranu motku za vuču;
užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Ako je u vučenom vozilu ugašen motor, servo uređaji kočnica i upravljača ne djeluju.
U sljedećim slučajevima obavezno se treba obratiti profesionalnoj vučnoj službi:
-
u slu
čaju kvara vozila na autocesti ili na brzoj prometnici,
-
za vo

zilo s četiri pogonska kotača,
-
ako s

e ručica mjenjača ne može postaviti u neutralan položaj, ako se obruč upravljača
ne može osloboditi i ako se ručna kočnica ne može otpustiti,
-
za vu

ču vozila sa samo dva kotača na tlu,
-
ako h

omologirana motka za vuču nije na raspolaganju…
Postupak vuče vašeg vozila ili vuče drugog vozila pomoću prstena za vuču.
Prsten za vuču nalazi se ispod podnice
prtljažnika ili, ovisno o izvedbi, ispod sjedala
suvozača.
U slučaju kvara

217
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016
Vuča drugog
vozila
F Skinite poklopac na stražnjem braniku
pritiskom na njegov donji dio.
F
Do kr

aja zavrnite prsten za vuču.
F
Pos

tavite motku za vuču.
F
Upa

lite četiri žmigavca na oba vozila.
F
Pol

ako krenite i sporo vozite na kratkoj
udaljenosti.
F Skin
ite poklopac na prednjem braniku
pritiskom na njegov donji dio.
F
Do kr

aja zavrnite prsten za vuču.
F
Pos

tavite motku za vuču.
F
Pos

tavite ručicu mjenjača u neutralan
položaj (sklopka N upravljanog mjenjača).

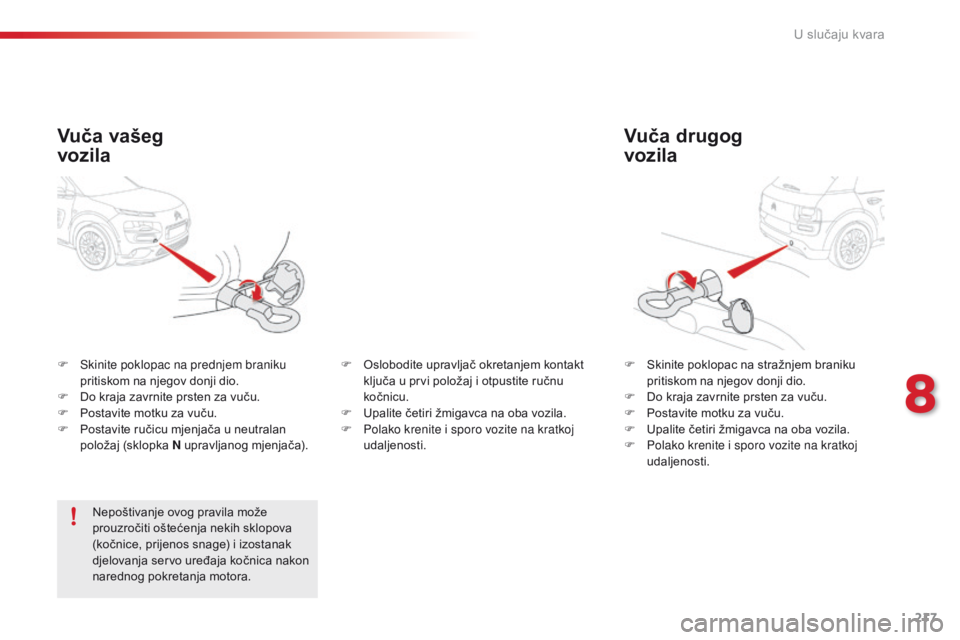

Vuča vašeg
vozila
Nepoštivanje ovog pravila može
prouzročiti oštećenja nekih sklopova
(kočnice, prijenos snage) i izostanak
djelovanja servo uređaja kočnica nakon
narednog pokretanja motora. F
Osl

obodite upravljač okretanjem kontakt
ključa u prvi položaj i otpustite ručnu
kočnicu.
F
Upa
lite četiri žmigavca na oba vozila.
F
Pol
ako krenite i sporo vozite na kratkoj
udaljenosti.
8
U slučaju kvara

218
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

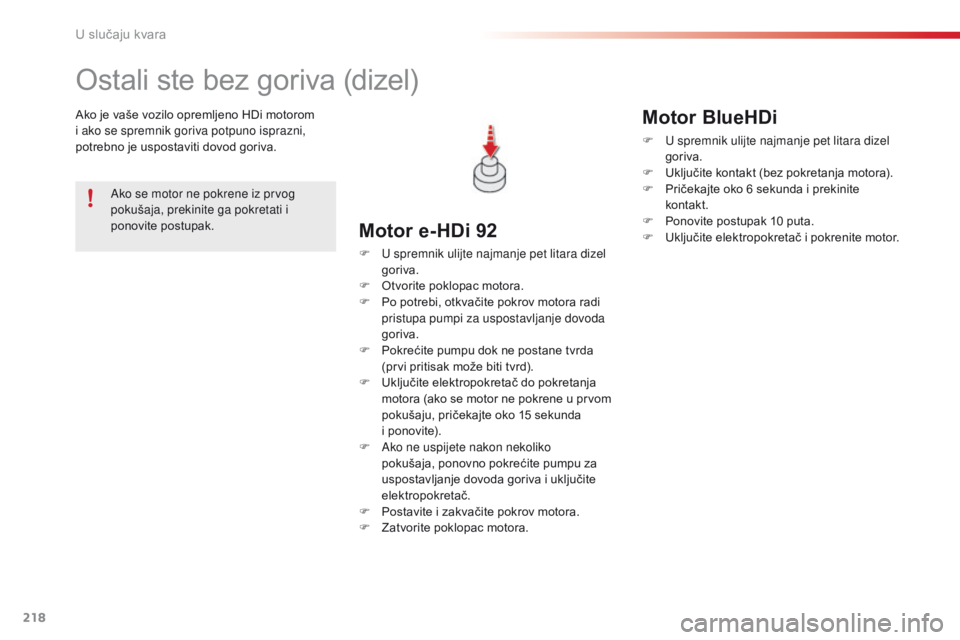

Ostali ste bez goriva (dizel)
Ako je vaše vozilo opremljeno HDi motorom
i ako se spremnik goriva potpuno isprazni,
potrebno je uspostaviti dovod goriva.
Motor e-HDi 92
F U spremnik ulijte najmanje pet litara dizel
goriva.
F
Otv

orite poklopac motora.
F
Po po

trebi, otkvačite pokrov motora radi
pristupa pumpi za uspostavljanje dovoda
goriva.
F
Pok

rećite pumpu dok ne postane tvrda
(prvi pritisak može biti tvrd).
F
Ukl

jučite elektropokretač do pokretanja
motora (ako se motor ne pokrene u prvom
pokušaju, pričekajte oko 15
se

kunda
i ponovite).
F
Ako n

e uspijete nakon nekoliko
pokušaja, ponovno pokrećite pumpu za
uspostavljanje dovoda goriva i uključite
elektropokretač.
F
Pos

tavite i zakvačite pokrov motora.
F
Zat

vorite poklopac motora.
Ako se motor ne pokrene iz prvog
pokušaja, prekinite ga pokretati i
ponovite postupak.
Motor BlueHDi
F U spremnik ulijte najmanje pet litara dizel
gori
va.
F
Ukl

jučite kontakt (bez pokretanja motora).
F
Pri

čekajte oko 6 sekunda i prekinite
kontakt.
F
Pon

ovite postupak 10 puta.
F
Ukl

jučite elektropokretač i pokrenite motor.
U slučaju kvara

219
C4-cactus_hr_Chap09_caracteristiques-techniques_ed01-2016
MotoriPureTech 75PureTech 82 PureTech 82 S&S PureTech 110 S&S
Mjenjači BVM
(Ručni s 5 brzina) BVM
(Ručni s 5 brzina) ETG
(Upravljani s 5 brzina) BVM
(Ručni s 5 brzina)
Tipovi, varijante, verzije 0PHMU0PHMZ0PHNZ
Obujam (cm
3) 1 1991 1991 199
Provrt x hod (mm) 75 x 90,575 x 90,575 x 90,5
Najveća snaga: norma CEE (kW)* 5560 81
Broj okretaja pri najvećoj snazi (okr/min) 5 7505 7505 500
Najveći moment: norma CEE (Nm) 11 6118205
Broj okretaja pri najvećem momentu (okr/min) 2 7502 7501 500
Gorivo Bezolovni benzinBezolovni benzinBezolovni benzin
Katalizator dadada
Zapremina motornog ulja sa zamjenom
pročistača (u litrama) 3,25
3,25 3,5
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Motori i mjenjači - BENZIN
9
Tehnički podaci

220
C4-cactus_hr_Chap09_caracteristiques-techniques_ed01-2016
MotoriPureTech 75PureTech 82 PureTech 82 S&S PureTech 110 S&S
Mjenjači BVM
(Ručni s 5 brzina) BVM
(Ručni s 5 brzina) ETG
(Upravljani s 5 brzina) BVM
(Ručni s 5 brzina)
Tipovi, varijante, verzije 0PHMU0PHMZ0PHNZ
Masa praznog vozila 965965 9751 020
Masa vozila spremnog za vožnju* 1 0401 040 1 0501 095
Najveća tehnički dopuštena masa opterećenog
vozila (MTAC) 1 500
1 500 1 5101 555
Ukupna dopuštena masa vozila s prikolicom (MTR A)
na nagibu 12%1 900 1 900 1 9102 155
Prikolica s kočnicom**
na nagibu 10% ili 12% 720
720 725825
Prikolica bez kočnice** 520520 525545
Preporučeno opterećenje na kuki 55555555
Mase i vučna opterećenja (kg) - (BENZIN)
Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, nikad ne vozite brže od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg).
** Najveća dopuštena masa prikolice, u granici MTR A.
Tehnički podaci

221
C4-cactus_hr_Chap09_caracteristiques-techniques_ed01-2016
Motori e- HDi 92BlueHDi 100 BlueHDi 100 S&S
Mjenjač ETG6
(Upravljani sa 6 br zina) BVM
(Ručni s 5 brzina) BVM
(Ručni s 5 brzina) ETG6
(Upravljani sa 6 brzina)
Tipovi, varijante, verzije 0B9HP0BBHY 0BBHY
Obujam (cm
3) 1 5601 560 1 560
Provrt x hod (mm) 75 x 88,375 x 88,3 75 x 88,3
Najveća snaga: norma CEE (kW)* 6873 73
Broj okretaja pri najvećoj snazi (okr/min) 4 0003 750 3 750
Najveći moment: norma CEE (Nm) 230254 254
Broj okretaja pri najvećem momentu (okr/min) 1 7501 750 1 750
Gorivo DizelDizel Dizel
Katalizator dada da
Pročistač čestica dada da
Zapremina motornog ulja sa zamjenom
pročistača (u litrama) 3,75
3,75 3,75
* Najveća snaga odgovara homologiranoj vrijednosti na ispitnom stolu, u skladu s uvjetima iz europskih propisa (smjernica 1999/99/CE).
Dizel motori i mjenjači - DIZEL
9
Tehnički podaci

222
C4-cactus_hr_Chap09_caracteristiques-techniques_ed01-2016
Motorie- HDi 92BlueHDi 100 BlueHDi 100 S&S
Mjenjači ETG6
(Upravljani sa 6 brzina) BVM
(Ručni s 5 brzina) BVM
(Ručni s 5 brzina) ETG6
(Upravljani sa 6 brzina)
Tipovi, varijante, verzije 0B9HP0BBHY 0BBHY
Masa praznog vozila 1 0551 068 1 0701 085
Masa vozila spremnog za vožnju* 1 1301 1431 1451 160
Najveća tehnički dopuštena masa opterećenog
vozila (MTAC) 1 605
1 6101 6101 630
Ukupna dopuštena masa vozila s prikolicom (MTR A)
na nagibu 12%2 205 2 2102 2102 230
Prikolica s kočnicom (u granici MTR A)
na nagibu 10% ili 12% 825
825825825
Prikolica bez kočnice 565570570580
Preporučeno opterećenje na kuki 55555555
Mase i vučna opterećenja (kg) (DIZEL)
* Masa vozila spremnog za vožnju je masa praznog vozila + vozač (75 kg). Navedene vrijednosti MTR A i vučnih opterećenja vrijede za nadmorsku visinu od najviše 1000 metara; navedeno vučno opterećenje treba smanjiti za
10% na svakih narednih 1000 metara nadmorske visine.
Ako vozilo vuče prikolicu, nikada ne vozite brže od 100 km/h (poštujte važeće propise u vašoj zemlji).
Pri visokim vanjskim temperaturama per formanse vozila se smanjuju radi zaštite motora; kad je vanjska temperatura viša od 37°C, smanjite masu
prikolice.
Tehnički podaci
