2018 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

79
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

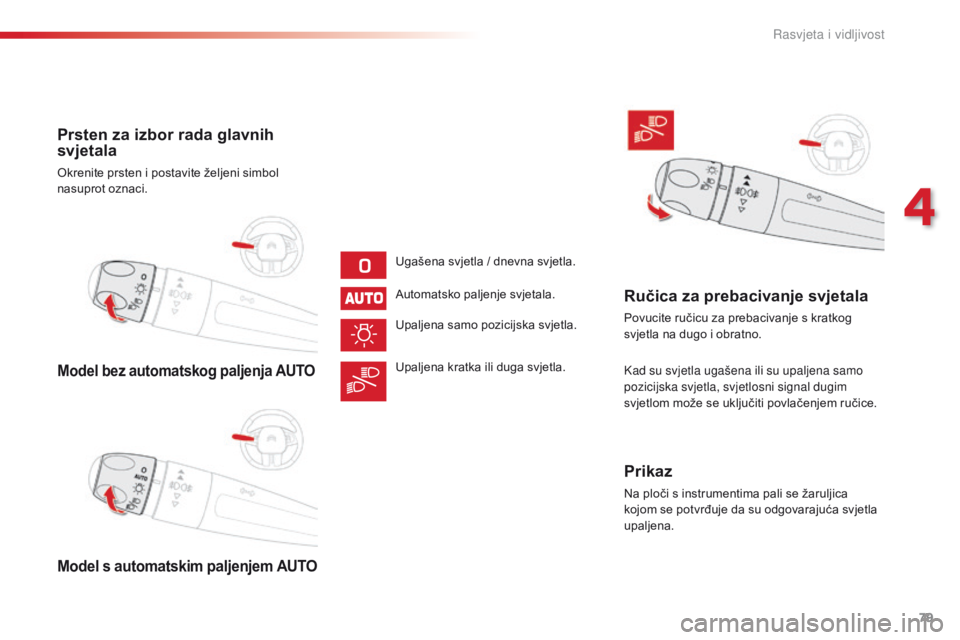

Model bez automatskog paljenja AUTO
Model s automatskim paljenjem AUTO
Prsten za izbor rada glavnih
svjetala
Okrenite prsten i postavite željeni simbol
nasuprot oznaci.Ugašena svjetla
/ dn

evna svjetla.
Automatsko paljenje svjetala.
Upaljena samo pozicijska svjetla.
Upaljena kratka ili duga svjetla.
Ručica za prebacivanje svjetala
Povucite ručicu za prebacivanje s kratkog
svjetla na dugo i obratno.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, svjetlosni signal dugim
svjetlom može se uključiti povlačenjem ručice.
Prikaz
Na ploči s instrumentima pali se žaruljica
kojom se potvrđuje da su odgovarajuća svjetla
upaljena.
4
Rasvjeta i vidljivost

80
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

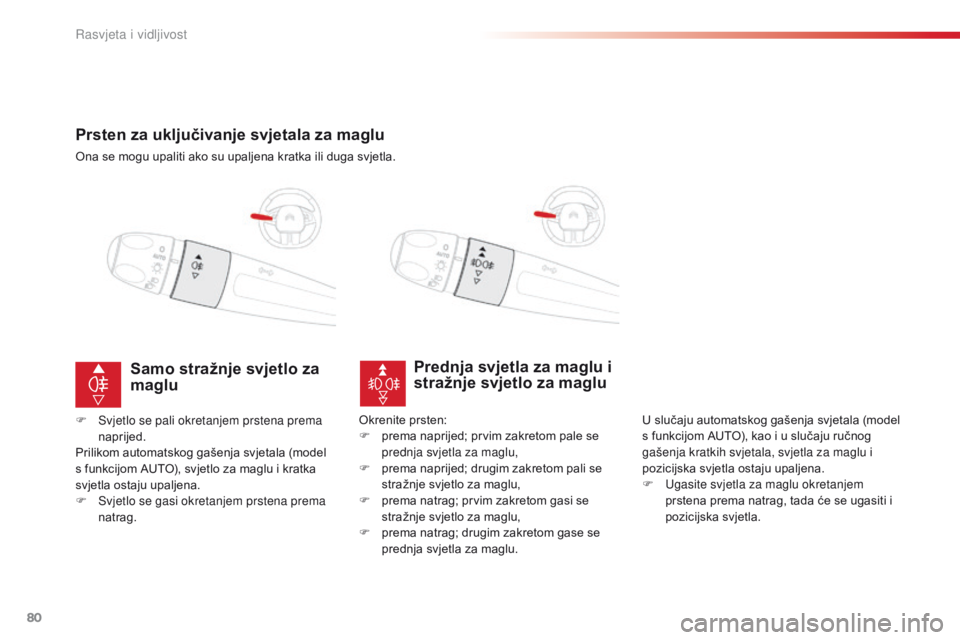

Prsten za uključivanje svjetala za maglu
Ona se mogu upaliti ako su upaljena kratka ili duga svjetla.
Prednja svjetla za maglu i
stražnje svjetlo za maglu
U slučaju automatskog gašenja svjetala (model
s funkcijom AUTO), kao i u slučaju ručnog
gašenja kratkih svjetala, svjetla za maglu i
pozicijska svjetla ostaju upaljena.
F
Uga
site svjetla za maglu okretanjem
prstena prema natrag, tada će se ugasiti i
pozicijska svjetla.
Samo stražnje svjetlo za
maglu
F Svjetlo se pali okretanjem prstena prema
napr ijed.
Prilikom automatskog gašenja svjetala (model
s funkcijom AUTO), svjetlo za maglu i kratka
svjetla ostaju upaljena.
F
Svj

etlo se gasi okretanjem prstena prema
natrag. Okrenite prsten:
F pre
ma naprijed; prvim zakretom pale se
prednja svjetla za maglu,
F
pre

ma naprijed; drugim zakretom pali se
stražnje svjetlo za maglu,
F
pre

ma natrag; prvim zakretom gasi se
stražnje svjetlo za maglu,
F
pre

ma natrag; drugim zakretom gase se
prednja svjetla za maglu.
Rasvjeta i vidljivost

81
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

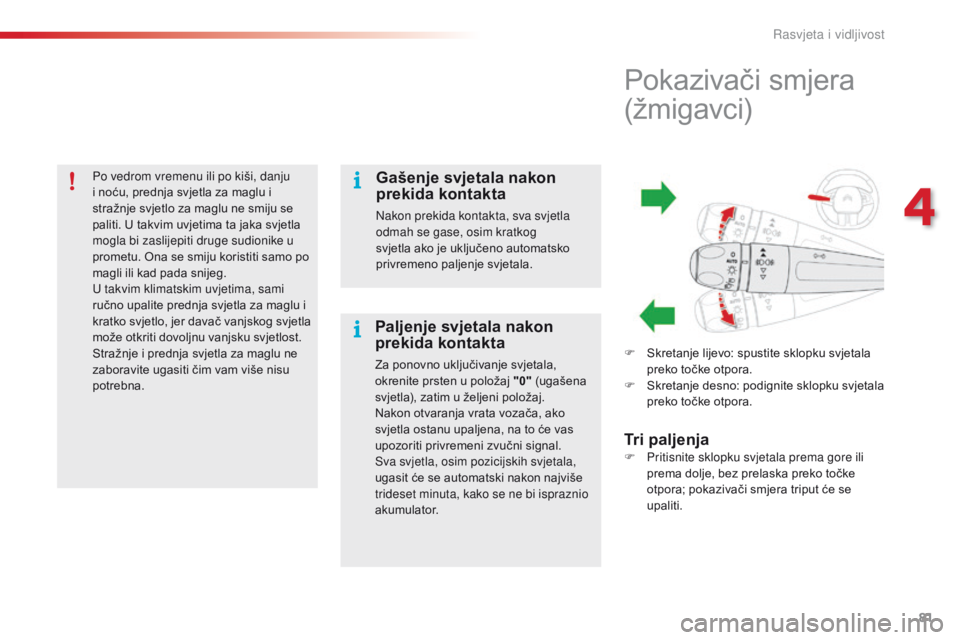

Po vedrom vremenu ili po kiši, danju
i noću, prednja svjetla za maglu i
stražnje svjetlo za maglu ne smiju se
paliti. U takvim uvjetima ta jaka svjetla
mogla bi zaslijepiti druge sudionike u
prometu. Ona se smiju koristiti samo po
magli ili kad pada snijeg.
U takvim klimatskim uvjetima, sami
ručno upalite prednja svjetla za maglu i
kratko svjetlo, jer davač vanjskog svjetla
može otkriti dovoljnu vanjsku svjetlost.
Stražnje i prednja svjetla za maglu ne
zaboravite ugasiti čim vam više nisu
potrebna.Gašenje svjetala nakon
prekida kontakta
Nakon prekida kontakta, sva svjetla
odmah se gase, osim kratkog
svjetla ako je uključeno automatsko
privremeno paljenje svjetala.
Paljenje svjetala nakon
prekida kontakta
Za ponovno uključivanje svjetala,
okrenite prsten u položaj "0" (ugašena
svjetla), zatim u željeni položaj.
Nakon otvaranja vrata vozača, ako
svjetla ostanu upaljena, na to će vas
upozoriti privremeni zvučni signal.
Sva svjetla, osim pozicijskih svjetala,
ugasit će se automatski nakon najviše
trideset minuta, kako se ne bi ispraznio
akumulator.
Pokazivači smjera
(žmigavci)
F Skretanje lijevo: spustite sklopku svjetala
pr eko točke otpora.
F
Skr

etanje desno: podignite sklopku svjetala
preko točke otpora.
Tri paljenjaF Pritisnite sklopku svjetala prema gore ili
pr ema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti.
4
Rasvjeta i vidljivost

82
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

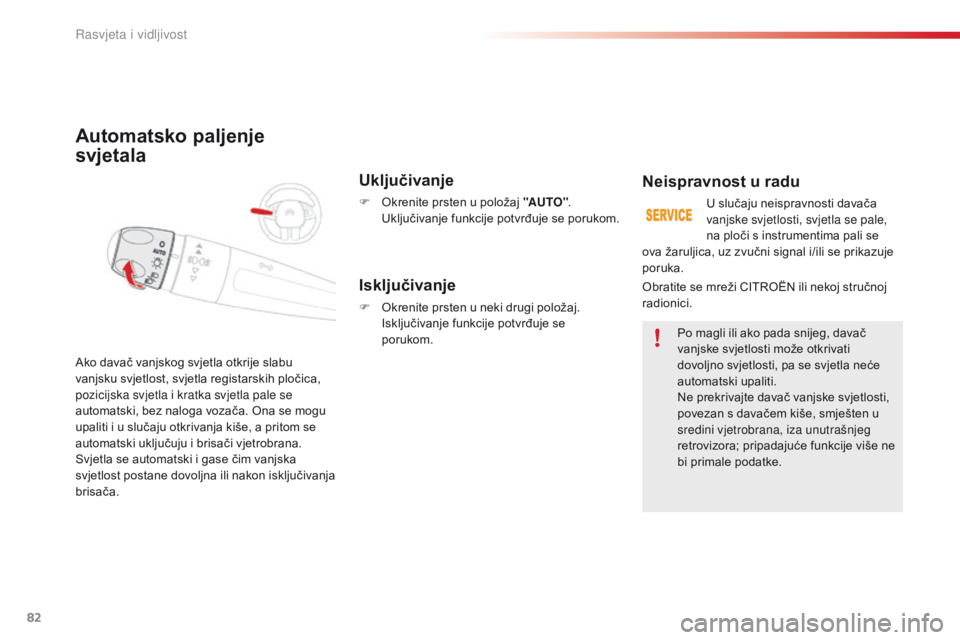

Automatsko paljenje
svjetala
Uključivanje
F Okrenite prsten u položaj "AUTO".
Uk ljučivanje funkcije potvrđuje se porukom.
Ako davač vanjskog svjetla otkrije slabu
vanjsku svjetlost, svjetla registarskih pločica,
pozicijska svjetla i kratka svjetla pale se
automatski, bez naloga vozača. Ona se mogu
upaliti i u slučaju otkrivanja kiše, a pritom se
automatski uključuju i brisači vjetrobrana.
Svjetla se automatski i gase čim vanjska
svjetlost postane dovoljna ili nakon isključivanja
brisača.
Isključivanje
F Okrenite prsten u neki drugi položaj.
Is ključivanje funkcije potvrđuje se
porukom.
Neispravnost u radu
U slučaju neispravnosti davača
vanjske svjetlosti, svjetla se pale,
na ploči s instrumentima pali se
Po magli ili ako pada snijeg, davač
vanjske svjetlosti može otkrivati
dovoljno svjetlosti, pa se svjetla neće
automatski upaliti.
Ne prekrivajte davač vanjske svjetlosti,
povezan s davačem kiše, smješten u
sredini vjetrobrana, iza unutrašnjeg
retrovizora; pripadajuće funkcije više ne
bi primale podatke.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici. ova žaruljica, uz zvučni signal i/ili se prikazuje
poruka.
Rasvjeta i vidljivost

83
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

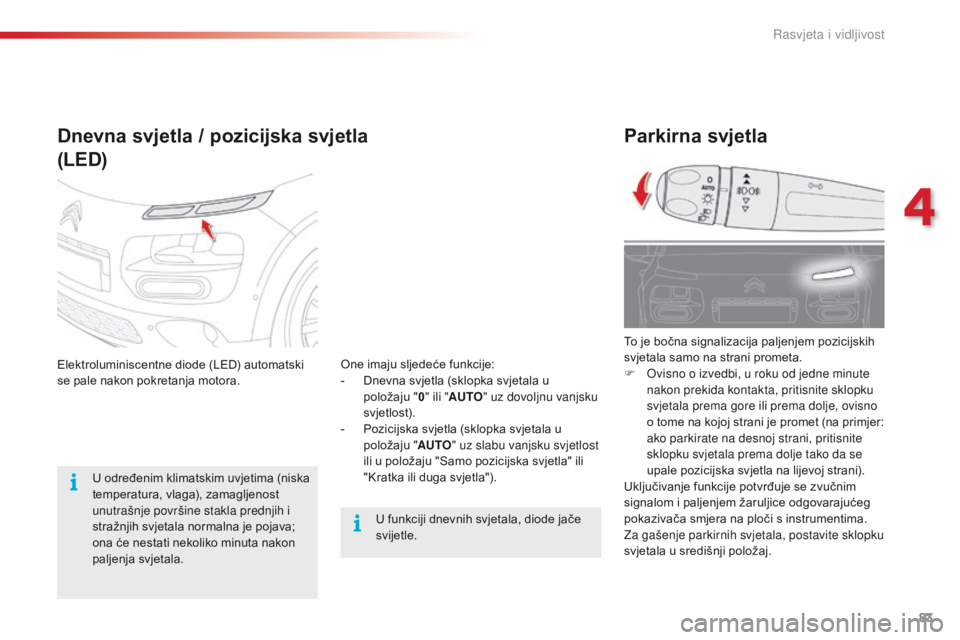

Parkirna svjetla
To je bočna signalizacija paljenjem pozicijskih
svjetala samo na strani prometa.
F
Ovi
sno o izvedbi, u roku od jedne minute
nakon prekida kontakta, pritisnite sklopku
svjetala prema gore ili prema dolje, ovisno
o tome na kojoj strani je promet (na primjer:
ako parkirate na desnoj strani, pritisnite
sklopku svjetala prema dolje tako da se
upale pozicijska svjetla na lijevoj strani).
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj.
Dnevna svjetla / po zicijska svjetla
(LED)
Elektroluminiscentne diode (LED) automatski
se pale nakon pokretanja motora.
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava;
ona će nestati nekoliko minuta nakon
paljenja svjetala. One imaju sljedeće funkcije:
- Dne
vna svjetla (sklopka svjetala u
položaju " 0" ili " AUTO " uz dovoljnu vanjsku
svjetlost).
-
Poz

icijska svjetla (sklopka svjetala u
položaju " AUTO" uz slabu vanjsku svjetlost
ili u položaju "Samo pozicijska svjetla" ili
"Kratka ili duga svjetla").
U funkciji dnevnih svjetala, diode jače
svijetle.
4
Rasvjeta i vidljivost

84
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

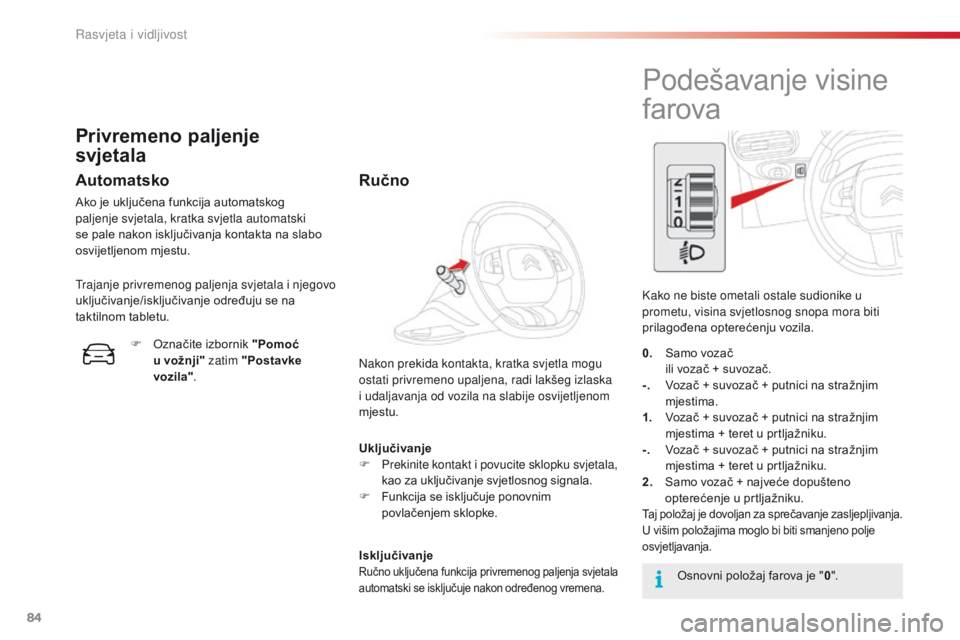

Uključivanje
F Prekinite kontakt i povucite sklopku svjetala,
kao za uključivanje svjetlosnog signala.
F
Fun

kcija se isključuje ponovnim
povlačenjem sklopke.
Isključivanje
Ručno uključena funkcija privremenog paljenja svjetala
automatski se isključuje nakon određenog vremena.
Nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena, radi lakšeg izlaska
i udaljavanja od vozila na slabije osvijetljenom
mjestu.
Privremeno paljenje
svjetala
Automatsko
Ako je uključena funkcija automatskog
paljenje svjetala, kratka svjetla automatski
se pale nakon isključivanja kontakta na slabo
osvijetljenom mjestu.
Trajanje privremenog paljenja svjetala i njegovo
uključivanje/isključivanje određuju se na
taktilnom tabletu. F
Ozna

čite izbornik "Pomoć
u vožnji" zatim "Postavke
vozila" .
Ručno
Podešavanje visine
farova
Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa mora biti
prilagođena opterećenju vozila.
Osnovni položaj farova je " 0".
0.
Sam

o vozač
ili v

ozač + suvozač.
-.
Voz

ač + suvozač + putnici na stražnjim
mjestima.
1.
Voz

ač + suvozač + putnici na stražnjim
mjestima + teret u prtljažniku.
-.
Voz

ač + suvozač + putnici na stražnjim
mjestima + teret u prtljažniku.
2.
Sam

o vozač + najveće dopušteno
opterećenje u prtljažniku.
Taj položaj je dovoljan za sprečavanje zasljepljivanja.
U višim položajima moglo bi biti smanjeno polje
osvjetljavanja.
Rasvjeta i vidljivost

85
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016

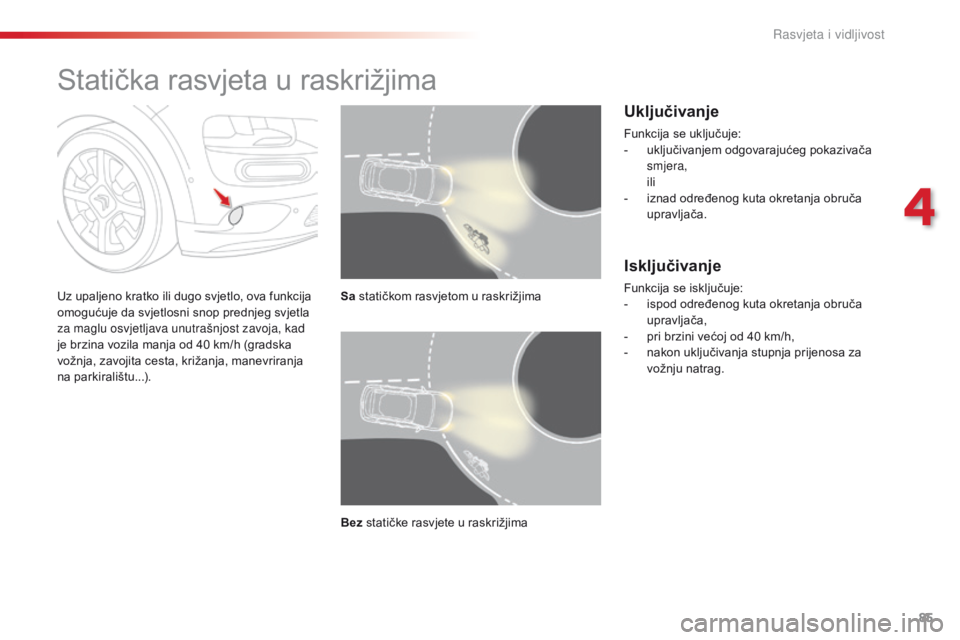

Statička rasvjeta u raskrižjima
Uz upaljeno kratko ili dugo svjetlo, ova funkcija
omogućuje da svjetlosni snop prednjeg svjetla
za maglu osvjetljava unutrašnjost zavoja, kad
je brzina vozila manja od 40
km
/h (gradska
vožnja, zavojita cesta, križanja, manevriranja
na parkiralištu...). Sa
statičkom rasvjetom u raskrižjima
Bez statičke rasvjete u raskrižjima
Uključivanje
Funkcija se uključuje:
- ukl
jučivanjem odgovarajućeg pokazivača
smjera,
ili
- izn

ad određenog kuta okretanja obruča
upravljača.
Isključivanje
Funkcija se isključuje:
- isp od određenog kuta okretanja obruča
upravljača,
-
pri b

rzini većoj od 40
km
/h,
-
nak

on uključivanja stupnja prijenosa za
vožnju natrag.
4
Rasvjeta i vidljivost

86
C4-cactus_hr_Chap04_Eclairage-et-visibilite_ed01-2016
Sklopka brisača
Ručno upravljanje
Sklopkom brisača izravno upravlja vozač.
Model s automatskim radom brisača AUTO
Model s ručnim radom brisačaBrisač vjetrobrana
Sklopka za izbor brzine brisanja: podignite ili
spustite sklopku u željeni položaj.
Brzo brisanje ( jake oborine).
Normalno brisanje (umjerena kiša).
Isprekidano brisanje (učestalost se
prilagođava brzini vozila).
Isključen.
Pojedinačno brisanje (pritisnite
sklopku prema dolje ili je kratko
povucite prema sebi i otpustite je).
ili Automatsko brisanje (pritisnite
sklopku prema dolje i otpustite
je) ili pojedinačno brisanje
(kratko povucite sklopku prema
sebi).
Nemojte uključivati brisače ako je
vjetrobran suh. Po vrlo hladnom ili
toplom vremenu, prije uključivanja
brisača provjerite da metlice brisača
nisu zalijepljene na vjetrobran. U zimskim uvjetima, prije uključivanja
brisača uklonite snijeg, led ili inje
s vjetrobrana, oko poluga i metlica
brisača i s brtve vjetrobrana.
Rasvjeta i vidljivost
