2018 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

127
C4-cactus_hr_Chap06_conduite_ed01-2016

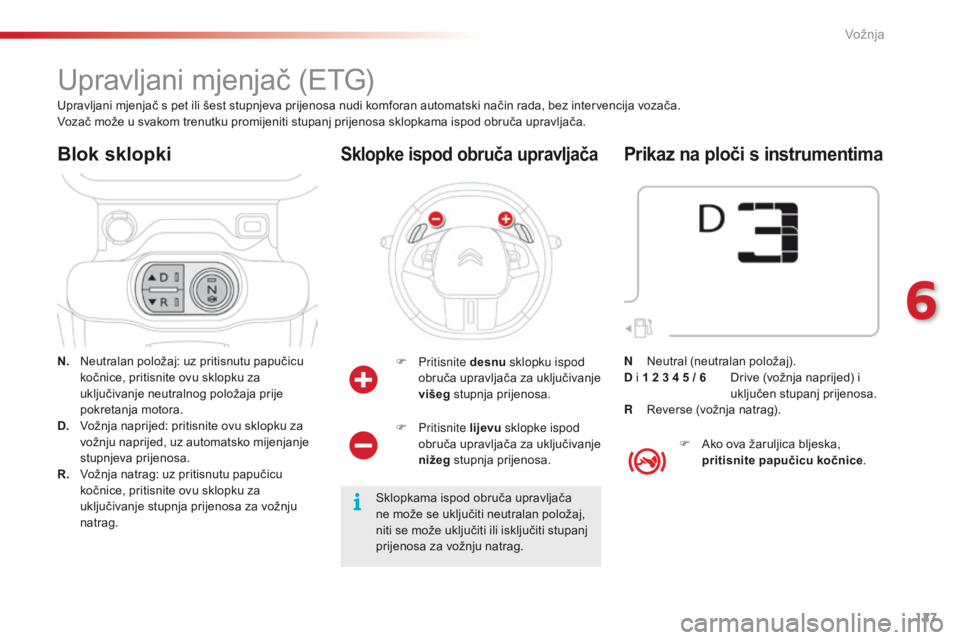

Upravljani mjenjač (ETG)
N. Neutralan položaj: uz pritisnutu papučicu
kočnice, pritisnite ovu sklopku za
uključivanje neutralnog položaja prije
pokretanja motora.
D.
Vož

nja naprijed: pritisnite ovu sklopku za
vožnju naprijed, uz automatsko mijenjanje
stupnjeva prijenosa.
R.
Vož

nja natrag: uz pritisnutu papučicu
kočnice, pritisnite ovu sklopku za
uključivanje stupnja prijenosa za vožnju
natrag.
Blok sklopki
F Pritisnite desn u sklopku ispod
obruča upravljača za uključivanje
višeg stupnja prijenosa.
Sklopke ispod obruča upravljača
Sklopkama ispod obruča upravljača
ne može se uključiti neutralan položaj,
niti se može uključiti ili isključiti stupanj
prijenosa za vožnju natrag.
Upravljani mjenjač s pet ili šest stupnjeva prijenosa nudi komforan automatski način rada, bez intervencija vozača.
Vozač može u svakom trenutku promijeniti stupanj prijenosa sklopkama ispod obruča upravljača.
F
Pr
itisnite
lijevu sklopke ispod
obruča upravljača za uključivanje
nižeg stupnja prijenosa.
Prikaz na ploči s instrumentima
F Ako ova žaruljica bljeska,
pr
itisnite papučicu kočnice .
N
Neu

tral (neutralan položaj).
D i 1 2 3 4 5 / 6
Dri
ve (vožnja naprijed) i
uključen stupanj prijenosa.
R
Rev

erse (vožnja natrag).
6
Vožnja

128
C4-cactus_hr_Chap06_conduite_ed01-2016
Žaruljica N na ploči s instrumentima
bljeska ako pri pokretanju motora nije
pritisnuta sklopka N , uz zvučni signal i
poruku.
Pritisnite sklopku N za uključivanje
neutralnog položaja.

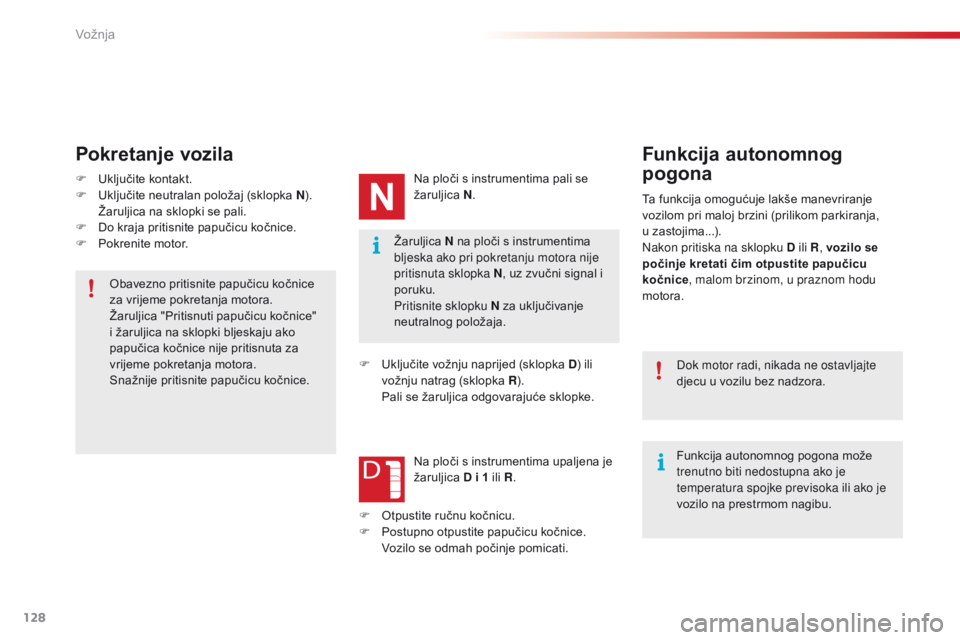

Pokretanje vozila
F Uključite kontakt.
F Ukl jučite neutralan položaj (sklopka N).
Žar

uljica na sklopki se pali.
F
Do kr

aja pritisnite papučicu kočnice.
F
Pok

renite motor. Na ploči s instrumentima pali se
žaruljica
N.
F
Ukl

jučite vožnju naprijed (sklopka D) ili
vožnju natrag (sklopka R ).
Pal

i se žaruljica odgovarajuće sklopke.Na ploči s instrumentima upaljena je
žaruljica D i 1 ili R .
Funkcija autonomnog
pogona
Ta funkcija omogućuje lakše manevriranje
vozilom pri maloj brzini (prilikom parkiranja,
u zastojima...).
Nakon pritiska na sklopku D ili R , vozilo se
počinje kretati čim otpustite papučicu
kočnice , malom brzinom, u praznom hodu
motora.
Funkcija autonomnog pogona može
trenutno biti nedostupna ako je
temperatura spojke previsoka ili ako je
vozilo na prestrmom nagibu. Dok motor radi, nikada ne ostavljajte
djecu u vozilu bez nadzora.
Obavezno pritisnite papučicu kočnice
za vrijeme pokretanja motora.
Žaruljica "Pritisnuti papučicu kočnice"
i žaruljica na sklopki bljeskaju ako
papučica kočnice nije pritisnuta za
vrijeme pokretanja motora.
Snažnije pritisnite papučicu kočnice.
F
Otp

ustite ručnu kočnicu.
F
Pos

tupno otpustite papučicu kočnice.
Voz

ilo se odmah počinje pomicati.
Vožnja

129
C4-cactus_hr_Chap06_conduite_ed01-2016
U vožnji nikada ne smijete uključiti
neutralan položaj N.

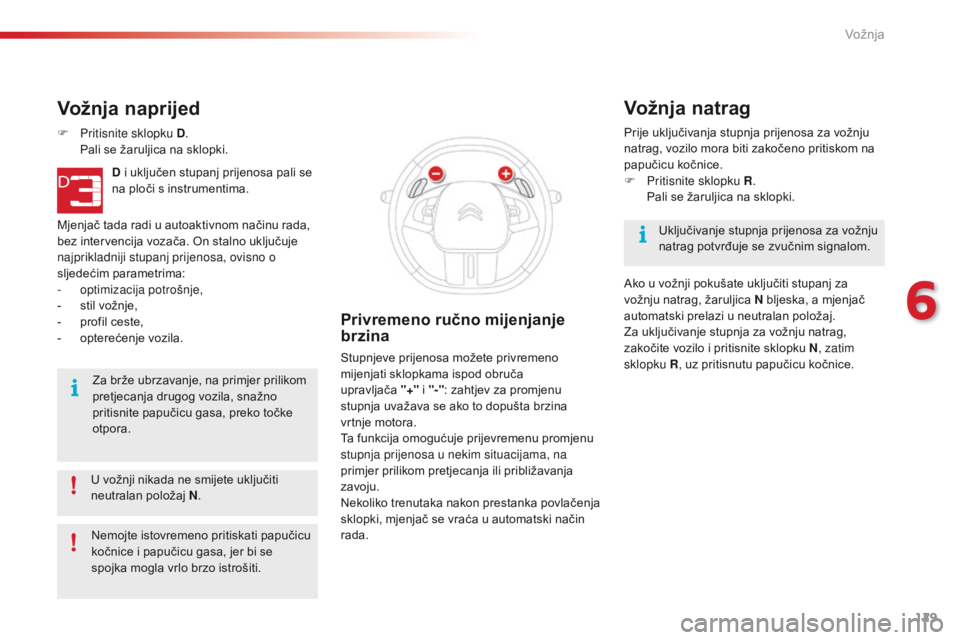

Vožnja naprijed
F Pritisnite sklopku D . Pal
i se žaruljica na sklopki.
D i uključen stupanj prijenosa pali se
na ploči s instrumentima.
Mjenjač tada radi u autoaktivnom načinu rada,
bez intervencija vozača. On stalno uključuje
najprikladniji stupanj prijenosa, ovisno o
sljedećim parametrima:
-
opt

imizacija potrošnje,
-
sti

l vožnje,
-
pro

fil ceste,
-
opt

erećenje vozila.
Za brže ubrzavanje, na primjer prilikom
pretjecanja drugog vozila, snažno
pritisnite papučicu gasa, preko točke
otpora.
Privremeno ručno mijenjanje
brzina
Stupnjeve prijenosa možete privremeno
mijenjati sklopkama ispod obruča
upravljača
"+" i "-

": zahtjev za promjenu
stupnja uvažava se ako to dopušta brzina
vrtnje motora.
Ta funkcija omogućuje prijevremenu promjenu
stupnja prijenosa u nekim situacijama, na
primjer prilikom pretjecanja ili približavanja
zavoju.
Nekoliko trenutaka nakon prestanka povlačenja
sklopki, mjenjač se vraća u automatski način
rada. Prije uključivanja stupnja prijenosa za vožnju
natrag, vozilo mora biti zakočeno pritiskom na
papučicu kočnice.
F
Prit

isnite sklopku R
.
Pal
i se žaruljica na sklopki.
Vožnja natrag
Uključivanje stupnja prijenosa za vožnju
natrag potvrđuje se zvučnim signalom.
Ako u vožnji pokušate uključiti stupanj za
vožnju natrag, žaruljica N bljeska, a mjenjač
automatski prelazi u neutralan položaj.
Za uključivanje stupnja za vožnju natrag,
zakočite vozilo i pritisnite sklopku N , zatim
sklopku R , uz pritisnutu papučicu kočnice.
Nemojte istovremeno pritiskati papučicu
kočnice i papučicu gasa, jer bi se
spojka mogla vrlo brzo istrošiti.
6
Vožnja

130
C4-cactus_hr_Chap06_conduite_ed01-2016

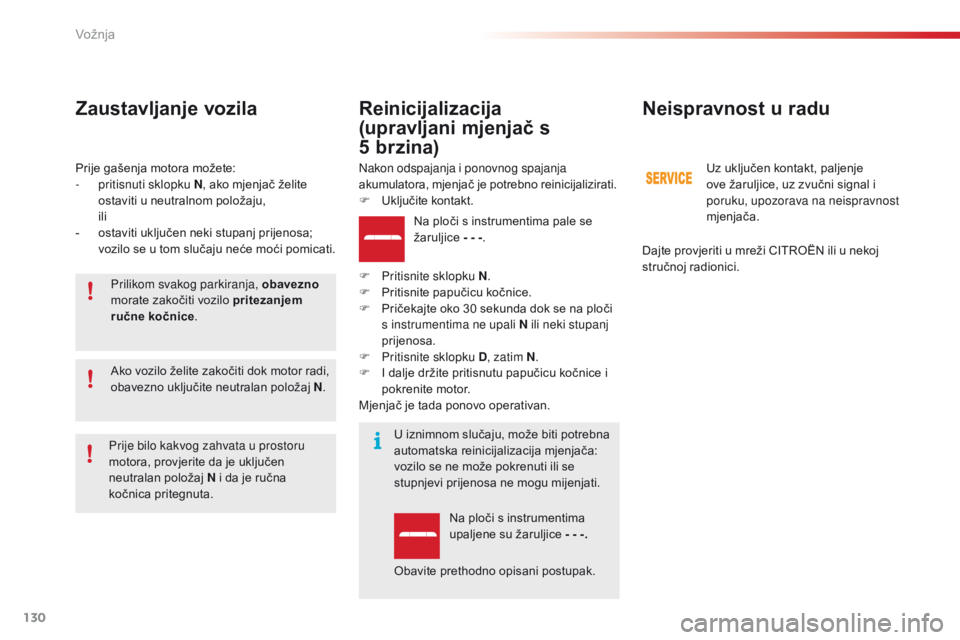

Prije gašenja motora možete:
- pritisnuti sklopku N , ako mjenjač želite
ostaviti u neutralnom položaju,
ili
- ost

aviti uključen neki stupanj prijenosa;
vozilo se u tom slučaju neće moći pomicati.
Zaustavljanje vozila
Prilikom svakog parkiranja, obavezno
morate zakočiti vozilo pritezanjem
ručne kočnice .
Ako vozilo želite zakočiti dok motor radi,
obavezno uključite neutralan položaj N .
Neispravnost u radu
Na ploči s instrumentima pale se
žaruljice - - -.
F
Prit

isnite sklopku N .
F
Prit

isnite papučicu kočnice.
F
Pri

čekajte oko 30 sekunda dok se na ploči
s instrumentima ne upali N ili neki stupanj
prijenosa.
F
Prit

isnite sklopku D , zatim N.
F
I dal

je držite pritisnutu papučicu kočnice i
pokrenite motor.
Mjenjač je tada ponovo operativan.
Reinicijalizacija
(upravljani mjenjač s
5
br z

ina)
Nakon odspajanja i ponovnog spajanja
akumulatora, mjenjač je potrebno reinicijalizirati.
F
Ukl

jučite kontakt.
U iznimnom slučaju, može biti potrebna
automatska reinicijalizacija mjenjača:
vozilo se ne može pokrenuti ili se
stupnjevi prijenosa ne mogu mijenjati. Na ploči s instrumentima
upaljene su žaruljice - - -.
Obavite prethodno opisani postupak.
Prije bilo kakvog zahvata u prostoru
motora, provjerite da je uključen
neutralan položaj
N i da je ručna
kočnica pritegnuta. Uz uključen kontakt, paljenje
ove žaruljice, uz zvučni signal i
poruku, upozorava na neispravnost
mjenjača.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
Vožnja

131
C4-cactus_hr_Chap06_conduite_ed01-2016

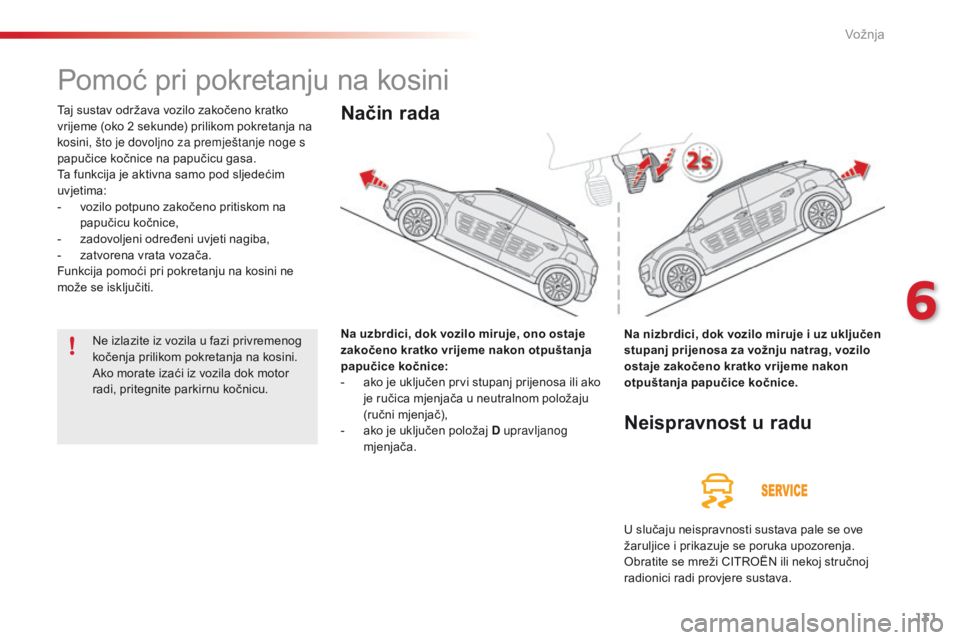

Pomoć pri pokretanju na kosini
Taj sustav održava vozilo zakočeno kratko
vrijeme (oko 2 sekunde) prilikom pokretanja na
kosini, što je dovoljno za premještanje noge s
papučice kočnice na papučicu gasa.
Ta funkcija je aktivna samo pod sljedećim
uvjetima:
-
voz

ilo potpuno zakočeno pritiskom na
papučicu kočnice,
-
zad

ovoljeni određeni uvjeti nagiba,
-
zat

vorena vrata vozača.
Funkcija pomoći pri pokretanju na kosini ne
može se isključiti.
Na uzbrdici, dok vozilo miruje, ono ostaje
zakočeno kratko vrijeme nakon otpuštanja
papučice kočnice:
-
ako j

e uključen prvi stupanj prijenosa ili ako
je ručica mjenjača u neutralnom položaju
(ručni mjenjač),
-
ako j

e uključen položaj D upravljanog
mjenjača.Način rada
Na nizbrdici, dok vozilo miruje i uz uključen
stupanj prijenosa za vožnju natrag, vozilo
ostaje zakočeno kratko vrijeme nakon
otpuštanja papučice kočnice.
Neispravnost u radu
U slučaju neispravnosti sustava pale se ove
žaruljice i prikazuje se poruka upozorenja.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Ne izlazite iz vozila u fazi privremenog
kočenja prilikom pokretanja na kosini.
Ako morate izaći iz vozila dok motor
radi, pritegnite parkirnu kočnicu.
6
Vožnja

132
C4-cactus_hr_Chap06_conduite_ed01-2016
Stop & Start
Način rada
Prelazak motora u režim STOP
Na ploči s instrumentima pali
se žaruljica "ECO", a motor se
automatski gasi:
-
uz ru

čni mjenjač , u mirovanju, kad
postavite ručicu mjenjača u neutralan
položaj i kad otpustite papučicu spojke.
-
uz up

ravljani mjenjač , u mirovanju ili pri
brzini manjoj od 8 km/h (ovisno o izvedbi),
kad postavite ručicu mjenjača u neutralan
položaj ( N) ili kad pritisnete papučicu
kočnice. Nikada ne punite spremnik goriva kad
je motor u režimu STOP. Obavezno
prekinite kontakt. Radi većeg komfora, prilikom
manevriranja na parkiralištu, režim
STOP nije dostupan nekoliko sekunda
nakon premještanja ručice mjenjača iz
položaja za vožnju natrag.
Stop & Start ne mijenja rad funkcija
vozila, na primjer kočnica, servo
upravljača...
Sustav Stop & Start trenutačno gasi motor
-
re

žim STOP - u fazama zaustavljanja u
prometu (semafor, zastoji, ...). Motor se
automatski ponovo pokreće - režim START -
kad želite krenuti. Ponovno pokretanje motora
je trenutačno, brzo i tiho.
Stop & Start je vrlo prikladan za gradsku
vožnju, jer smanjuje potrošnju goriva i emisije
štetnih plinova, kao i buku dok vozilo miruje.
Brojač vremena Stop & Start
Brojač vremena zbraja trajanja
režima STOP u jednoj vožnji.
Brojač se prikazuje u putnom računalu (izbornik
" Pomoć u vožnji " na taktilnom tabletu).
Nakon svakog uključivanja kontakta, brojač se
vraća na nulu.
Za Stop & Start potreban je
akumulator 12 V posebne tehnologije i
karakteristika. Svaki zahvat na tom tipu
akumulatora mora se izvršiti isključivo
u mreži CITROËN ili u nekojstručnoj
radionici. Više podataka o akumulatoru
12 V možete naći u odgovarajućoj točki.
Vožnja

133
C4-cactus_hr_Chap06_conduite_ed01-2016
Prelazak motora u režim START
Žaruljica "ECO" se gasi, a motor se
automatski pokreće:
-
uz ru

čni mjenjač , kad do kraja pritisnete
papučicu spojke,
-
uz up

ravljani mjenjač:
●
ako j

e sklopka u položaju D , kad
otpustite papučicu kočnice,
●
ako j

e sklopka u položaju N i ako je
otpuštena papučica kočnice, kad
postavite ručicu u položaj D ,
●
kad u

ključite stupanj prijenosa za vožnju
natrag. Režim START automatski se uključuje u
sljedećim slučajevima:
-
otv

aranje vrata vozača,
-
otk

opčavanje sigurnosnog pojasa vozača,
-
brz

ina vozila veća od 11 km/h uz upravljani
mjenjač,
-
ako j

e to potrebno u određenim uvjetima
(napunjenost akumulatora, temperatura
motora, servo uređaj kočnica, vanjska
temperatura...) radi osiguravanja dobrog
nadzora nad sustavom.
Posebni slučajevi: automatsko
uključivanje režima START
U tom slučaju, žaruljica "ECO"
bljeska nekoliko sekunda, zatim se
gasi.
To je potpuno normalan način rada.
Posebni slučajevi: režim STOP
nije dostupan
Režim STOP ne uključuje se naročito u
sljedećim slučajevima:
-
ako j

e vozilo na strmom nagibu (uzbrdica ili
nizbrdica),
-
ako s

u otvorena vrata vozača,
-
ako j

e sigurnosni pojas vozača otkopčan,
-
ako b

rzina vozila nije bila veća od 10 km/h
od posljednjeg pokretanja motora ključem,
-
ako t

o zahtijeva održavanje toplinskog
komfora u kabini,
-
ako j

e uključeno odmagljivanje,
-
ako j

e to potrebno u određenim uvjetima
(napunjenost akumulatora, temperatura
motora, servo uređaj kočnica, vanjska
temperatura...) radi osiguravanja dobrog
nadzora nad sustavom.
U tom slučaju, žaruljica "ECO"
bljeska nekoliko sekunda, zatim se
gasi.
To je potpuno normalan način rada.
6
Vožnja

134
C4-cactus_hr_Chap06_conduite_ed01-2016
Neispravnost sustava prikazuje se
u izborniku "Pomoć u vožnji " (prva
stranica) na taktilnom tabletu.
Neispravnost u radu
U slučaju neispravnosti, sličica na
tipki prelazi u status upozorenja,
žaruljica bljeska nekoliko trenutaka,
zatim ostaje stalno upaljena.
Ako pokušate ponovo uključiti sustav pritiskom
na ovu tipku, žaruljica ponovo bljeska nekoliko
trenutaka i ostaje stalno upaljena.
U nekim slučajevima, na primjer za održavanje
toplinskog komfora u kabini, možda će biti
potrebno isključiti Stop & Start.
Zahtjev za isključivanje može se dati u svakom
trenutku, uz uključen kontakt.
Ako se sustav isključi u režimu STOP, motor se
odmah ponovo pokreće.
Stop & Start se automatski ponovo uključuje
nakon svakog pokretanja motora.
Ručno isključivanje /
ponovno uključivanje
Sustav Stop & Start se isključuje i uključuje na
taktilni tablet.
F
Ozna

čite
"Stop & Star t" u
izborniku "Pomoć u vožnji" .
Nakon isključivanja, žaruljica na tipki je stalno
upaljena.
Nakon ponovnog uključivanja, žaruljica na tipki
se gasi. Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.
U slučaju neispravnosti režima STOP, motor se
može sam ugasiti.
Sve žaruljice na ploči s instrumentima se pale.
Ovisno o izvedbi, može se prikazati
i poruka koja vas upozorava da je
potrebno uključiti neutralan položaj
(sklopka N) i pritisnuti papučicu
kočnice.
Morate prekinuti kontakt i ponovo
pokrenuti motor.
Prije svakog zahvata u prostoru motora,
isključite sustav Stop & Start kako bi
se izbjegla svaka opasnost od ozljeda
zbog automatskog uključivanja režima
S TA R T. Otvaranje poklopca motora
Vožnja na poplavljenom kolniku
Prije nego što krenete u poplavljeno
područje, svakako se preporučuje
isključivanje sustava Stop & Start.
Više podataka o savjetima za vožnju,
naročito na poplavljenom kolniku,
možete naći u odgovarajućoj točki.
Vožnja
