2018 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

111
C4-cactus_hr_Chap05_securite_ed01-2016
Postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim
pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom i koje su
homologirane kao univerzalne (a), razvrstanih po težini djeteta i po mjestima u vozilu.
Mjesto Težina djeteta / približna dob
Grupe 0 (b) i 0 +
Od rođenja do 13 kg Do oko 1 godine Grupa 1
Od 9 do 18 kg
Od 1 do oko 3 godine Grupa 2
Od 15 do 25 kg
Od 3 do oko 6 godina Grupa 3
Od 22 do 36 kg
Od 6 do oko 10 godina
1. red Sjedalo suvozača (
c) bez
podešavanja visine ( d) U
UUU
2. red Bočna stražnja sjedala (
e) U UUU
Središnje stražnje sjedalo ( e) U (f) U (f) U U
5
Sigurnost

112
C4-cactus_hr_Chap05_securite_ed01-2016
(a ) Univerzalna dječja sjedalica: dječja
sj
edalica koja se može postaviti u svako
vozilo opremljeno sigurnosnim pojasima.
( b )
Gru

pa 0: od rođenja do 10 kg. Nosiljke i
krevetići za auto ne mogu se postaviti na
sjedalo suvozača.
Kad s

u postavljeni u 2. redu, mogu
onemogućavati korištenje ostalih mjesta.
( c )
Pri

je postavljanja dječje sjedalice na to
mjesto, provjerite važeće propise u vašoj
zemlji.
Skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice. Nakon
vađenja dječje sjedalice, ponovo ga
postavite.
U:
mje

sto prikladno za postavljanje dječje
sjedalice homologirane kao univerzalne,
koja se pričvršćuje sigurnosnim pojasom,
leđima i/ili licem u smjeru vožnje.
( d )
Ako s

e dječja sjedalica postavlja leđima u
smjeru vožnje na sjedalo suvozača, prednji
zračni jastuk suvozača obavezno se mora
isključiti. U protivnom, dijete bi moglo
pretrpjeti teške ozljede ili smrtno stradati
prilikom napuhavanja zračnog jastuka.
Ako s

e dječja sjedalica postavlja na sjedalo
suvozača licem u smjeru vožnje, ostavite
uključen zračni jastuk suvozača. (
e ) Za po stavljanje dječje sjedalice na stražnje
mjesto, leđima u smjeru vožnje ili licem u
smjeru vožnje, primaknite prednje sjedalo
i uspravite naslon kako bi ostalo dovoljno
mjesta za dječju sjedalicu i za noge djeteta.
( f )
Dje

čja sjedalica s nogom nikada se ne
smije postavljati na stražnje središnje
sjedalo.
Sigurnost

113
C4-cactus_hr_Chap05_securite_ed01-2016
Vaše je vozilo homologirano prema najnovijim
propisima ISOFIX.
Sjedala u vozilu opremljena su propisanim
priključcima ISOFIX.
Priključci "ISOFIX"
Riječ je o tri prstena po sjedalu: -
jed
an prsten B, smješten iza sjedala,
TOP TETHER , za pričvršćivanje gornjeg
remena.
TOP TETHER služi za pričvršćivanje gornjeg
remena dječje sjedalice. U slučaju frontalnog
sudara, tim rješenjem ograničava se prevrtanje
dječje sjedalice prema naprijed.
Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Mogućnosti postavljanja dječjih
sjedalica ISOFIX u vaše vozilo
prikazane su u preglednoj tablici. U pogrešno postavljenoj sjedalici dijete
je u slučaju sudara ugroženo.
Strogo se pridržavajte pravila ugradnje
navedena u uputama za postavljanje
dječje sjedalice.
Prilikom postavljanja dječje sjedalice ISOFIX
na stražnje lijevo mjesto na klupi, prije
pričvršćivanja sjedalice potrebno je odmaknuti
stražnji središnji sigurnosni pojas prema sredini
vozila, kako se ne bi ometao rad pojasa. Dječje sjedalice ISOFIX imaju dvije bravice
koje se uglavljuju u prstene A
.
Neke dječje sjedalice imaju i gornji remen koji
se spaja na prsten B .
Za pričvršćivanje dječje sjedalice na TOP
TETHER:
-
skinit
e i spremite naslon za glavu prije
postavljanja dječje sjedalice (nakon vađenja
dječje sjedalice ponovo ga postavite),
-
prov
ucite remen dječje sjedalice iza gornjeg
dijela naslona, pazeći da je centriran
između otvora za šipke naslona za glavu,
- zak vačite kukicu gornjeg remena za
prsten B ,
- nap

nite gornji remen.
-
dva p

rstena A, smještena između naslona i
sjedišta, s oznakom,
5
Sigurnost

114
C4-cactus_hr_Chap05_securite_ed01-2016
Dječje sjedalice ISOFIX koje preporučuje CITROËN
"RÖMER Baby- Safe Plus" i njegova baza ISOFIX (klasa veličine: E )
Grupa 0+: od rođenja do 13 kg
Postavlja se licem u smjeru vožnje s bazom
ISOFIX koja se pričvršćuje na prstene A .
Baza ima nogu čija visina se može
podešavati i koja se oslanja o podnicu
vozila.
Ta dječja sjedalica može se pričvrstiti i
sigurnosnim pojasom. U tom slučaju koristi
se samo sjedalica koja se pričvršćuje na
sjedalo sigurnosnim pojasom s tri hvatišta. "RÖMER Duo Plus ISOFIX"
(klasa veličine B1 )
Grupa 1: od 9 do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se na prstene A , kao i na
prsten
B , TO

P TETHER, pomoću gornjeg
remena.
3 položaja nagiba kućišta: sjedeći,
poluležeći i ležeći.
Preporučuje se korištenje ležećeg položaja.
Ova dječja sjedalica može se postavljati i
na mjesta bez priključaka ISOFIX. U tom
slučaju, ona obavezno mora biti vezana za
sjedalo sigurnosnim pojasom s tri hvatišta.
Namjestite prednje sjedalo tako da noge
djeteta ne dodiruju naslon.
CITROËN nudi dječje sjedalice ISOFIX s kataloškim brojevima, homologirane za vaše vozilo.
Upute za postavljanje i vađenje sjedalice možete naći u priručniku proizvođača dječje sjedalice.
Sigurnost

115
C4-cactus_hr_Chap05_securite_ed01-2016
Pregled mogućnosti postavljanja
dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A do G , naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.
I UF:
mje

sto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX licem u smjeru vožnje,
koja se pričvršćuje gornjim remenom.
IL- SU: mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice ISOFIX:
-
"le

đima u smjeru vožnje" s gornjim remenom ili s nogom,
-
"li

cem u smjeru vožnje" s nogom,
-
nos

iljka s gornjim remenom ili s nogom. Težina djeteta / približna dob
Do 10 kg
(grupa 0) Do oko
6 mjeseci Do 10 kg
(grupa 0) Do 13 kg
(grupa 0+)
Do oko 1 godine Od 9 do 18 kg (grupa 1)
Od 1 do oko 3 godine
Tip dječje sjedalice ISOFIX nosiljkaleđa u smjeru vožnje
leđa u smjeru vožnjelice u smjeru vožnje
Klasa veličine ISOFIX F G C D E C D A B B1
1. red Sjedalo suvozača Bez priključaka ISOFIX
2. red Stražnja bočna sjedala
IL- SU* IL- SU IL- SU IL- SU IL- SU IUF

IL- SU
Stražnje središnje sjedalo Bez priključaka ISOFIX
Skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice s naslonom
na neko mjesto.
Nakon vađenja dječje sjedalice, ponovo
postavite naslon za glavu.
Više podataka o priključcima ISOFIX i o
gornjem remenu možete naći u odgovarajućoj
točki.
* Nosiljka ISOFIX pričvršćena na donje prstene ISOFIX zauzima sva mjesta na stražnjoj klupi.
5
Sigurnost

116
C4-cactus_hr_Chap05_securite_ed01-2016
Pregled mogućnosti postavljanja dječjih sjedalica
i-Size
Dječje sjedalice i-Size imaju dvije brave koje se uglavljuju u dva prstena A.
i- U:
mje

sto prikladno za postavljanje univerzalne dječje sjedalice i-Size,
licem ili leđima u smjeru vožnje.
Skinite i spremite naslon za glavu prije postavljanja dječje sjedalice s naslonom na neko mjesto.
Nakon vađenja dječje sjedalice, ponovo postavite naslon za glavu. (
a )
pri

likom postavljanja dječje sjedalice na stražnje mjesto, leđima ili
licem u smjeru vožnje, primaknite prednje sjedalo i uspravite naslon
tako da ostane dovoljno mjesta za dječju sjedalicu i za noge djeteta.
Dječje sjedalice i-Size imaju također:
-
ili g

ornji remen koji se pričvršćuje na prsten B .
-
ili n

ogu koja se oslanja na podnicu vozila, kompatibilnu s homologiranim mjestom i-Size, koja sprečava prevrtanje dječje sjedalice u slučaju sudara.
U skladu s novim europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica i-Size na sjedala opremljena priključcima
ISOFIX i homologirana za i-Size.
Više podataka o priključcima ISOFIX i o prstenima možete naći u odgovarajućoj točki.
Dječja sjedalica i- Size
1. red Sjedalo suvozača Bez i-Size
2. red Stražnja bočna sjedala (
a) i-U
Stražnje središnje sjedalo Bez i-Size
Sigurnost

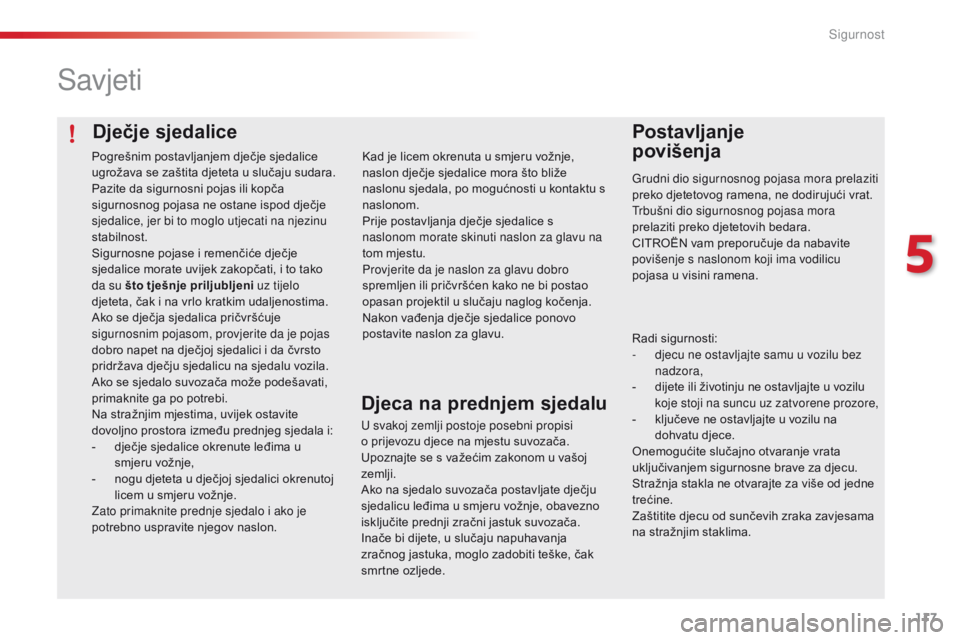

117
C4-cactus_hr_Chap05_securite_ed01-2016
Dječje sjedalice
Savjeti
Postavljanje
povišenja
Grudni dio sigurnosnog pojasa mora prelaziti
preko djetetovog ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
CITROËN vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu
pojasa u visini ramena.
Radi sigurnosti:
-
dje
cu ne ostavljajte samu u vozilu bez
nadzora,
-
dij

ete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,
-
klj

učeve ne ostavljajte u vozilu na
dohvatu djece.
Onemogućite slučajno otvaranje vrata
uključivanjem sigurnosne brave za djecu.
Stražnja stakla ne otvarajte za više od jedne
trećine.
Zaštitite djecu od sunčevih zraka zavjesama
na stražnjim staklima.
Djeca na prednjem sjedalu
Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora što bliže
naslonu sjedala, po mogućnosti u kontaktu s
naslonom.
Prije postavljanja dječje sjedalice s
naslonom morate skinuti naslon za glavu na
tom mjestu.
Provjerite da je naslon za glavu dobro
spremljen ili pričvršćen kako ne bi postao
opasan projektil u slučaju naglog kočenja.
Nakon vađenja dječje sjedalice ponovo
postavite naslon za glavu.
U svakoj zemlji postoje posebni propisi
o prijevozu djece na mjestu suvozača.
Upoznajte se s važećim zakonom u vašoj
zemlji.
Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, obavezno
isključite prednji zračni jastuk suvozača.
Inače bi dijete, u slučaju napuhavanja
zračnog jastuka, moglo zadobiti teške, čak
smrtne ozljede.
Pogrešnim postavljanjem dječje sjedalice
ugrožava se zaštita djeteta u slučaju sudara.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod dječje
sjedalice, jer bi to moglo utjecati na njezinu
stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to tako
da su što tješnje priljubljeni uz tijelo
djeteta, čak i na vrlo kratkim udaljenostima.
Ako se dječja sjedalica pričvršćuje
sigurnosnim pojasom, provjerite da je pojas
dobro napet na dječjoj sjedalici i da čvrsto
pridržava dječju sjedalicu na sjedalu vozila.
Ako se sjedalo suvozača može podešavati,
primaknite ga po potrebi.
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-
dje

čje sjedalice okrenute leđima u
smjeru vožnje,
-
nog

u djeteta u dječjoj sjedalici okrenutoj
licem u smjeru vožnje.
Zato primaknite prednje sjedalo i ako je
potrebno uspravite njegov naslon.
5
Sigurnost

118
C4-cactus_hr_Chap05_securite_ed01-2016
Mehanička sigurnosna brava za djecu
Zaključavanje
F Kontakt ključem okrenite crvenu bravicu za
četvrtinu kruga:
-
ude

sno na stražnjim lijevim vratima,
-
uli

jevo na stražnjim desnim vratima.
Otključavanje
F Kontakt ključem okrenite crvenu bravicu za
četvrtinu kruga.
-
uli

jevo na stražnjim lijevim vratima,
-
ude

sno na stražnjim desnim vratima.
Mehanička brava onemogućuje otvaranje stražnjih vrata unutrašnjom kvakom.
Brave su smještene na bočnim stranama stražnjih vrata.
