2018 CITROEN C4 CACTUS Upute Za Rukovanje (in Croatian)

199
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

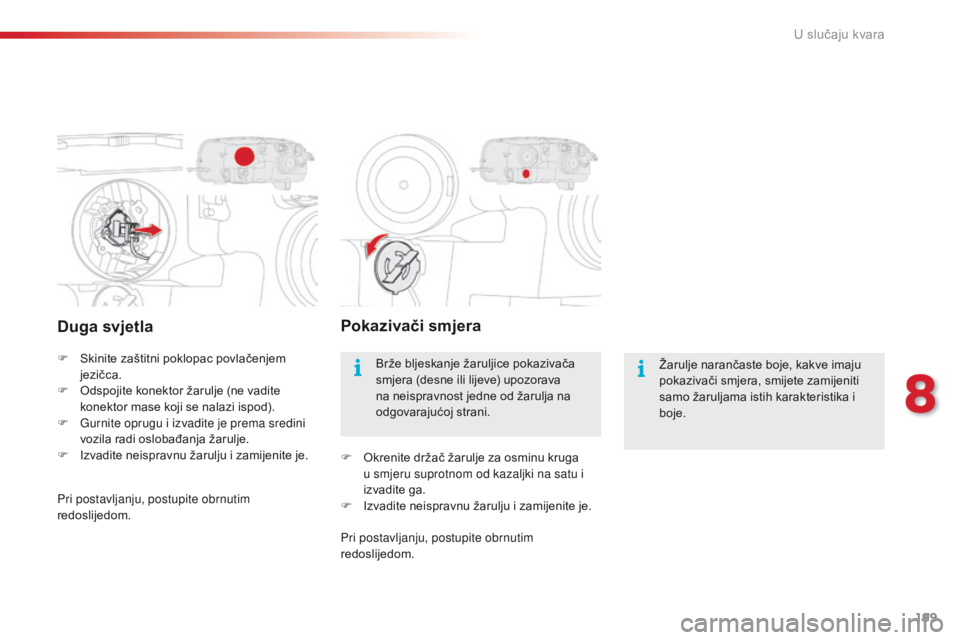

Duga svjetla
F Skinite zaštitni poklopac povlačenjem
jezičca.
F
Ods

pojite konektor žarulje (ne vadite
konektor mase koji se nalazi ispod).
F
Gur

nite oprugu i izvadite je prema sredini
vozila radi oslobađanja žarulje.
F
Izv

adite neispravnu žarulju i zamijenite je.
Pokazivači smjera
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F
Okr

enite držač žarulje za osminu kruga
u smjeru suprotnom od kazaljki na satu i
izvadite ga.
F
Izv

adite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Pri postavljanju, postupite obrnutim
redoslijedom.
8
U slučaju kvara

200
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

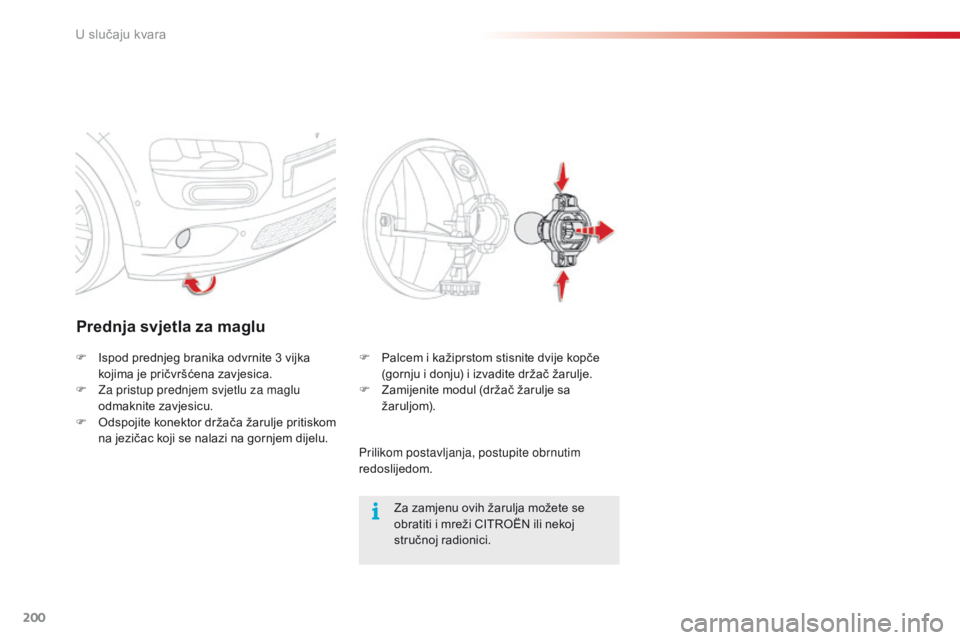

Prednja svjetla za maglu
Za zamjenu ovih žarulja možete se
obratiti i mreži CITROËN ili nekoj
stručnoj radionici.
F
Isp

od prednjeg branika odvrnite 3
vi

jka
kojima je pričvršćena zavjesica.
F
Za pr

istup prednjem svjetlu za maglu
odmaknite zavjesicu.
F
Ods

pojite konektor držača žarulje pritiskom
na jezičac koji se nalazi na gornjem dijelu. F
Pal
cem i kažiprstom stisnite dvije kopče
(gornju i donju) i izvadite držač žarulje.
F
Zam
ijenite modul (držač žarulje sa
žaruljom).
Prilikom postavljanja, postupite obrnutim
redoslijedom.
U slučaju kvara

201
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

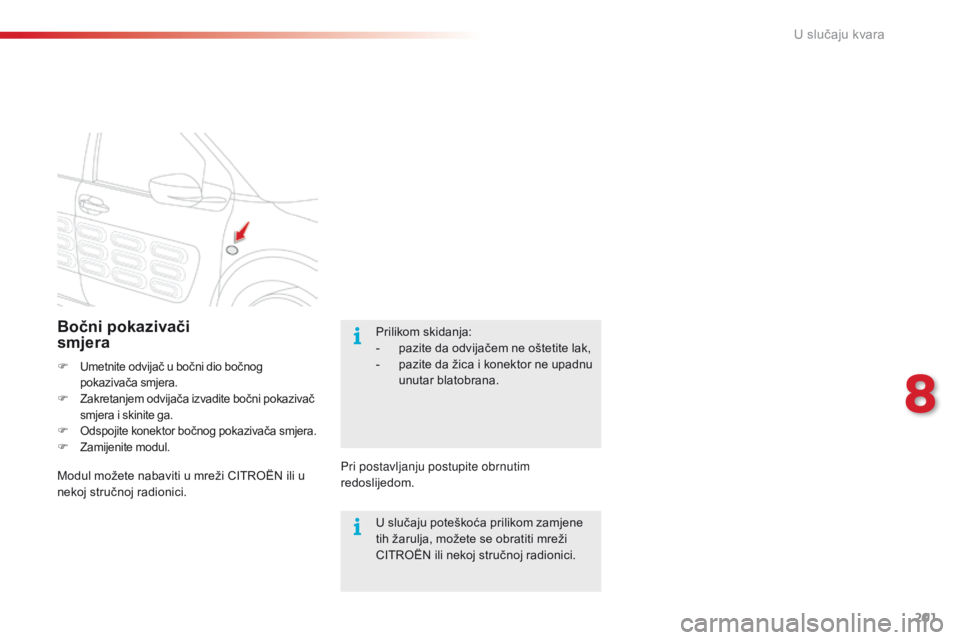

Bočni pokazivači
smjera
F Umetnite odvijač u bočni dio bočnog
pokazivača smjera.
F Zakretanjem odvijača izvadite bočni pokazivač
sm jera i skinite ga.
F Odspojite konektor bočnog pokazivača smjera.F Zamijenite modul.
Modul možete nabaviti u mreži CITROËN ili u
nekoj stručnoj radionici. Pri postavljanju postupite obrnutim
redoslijedom.Prilikom skidanja:
-
paz

ite da odvijačem ne oštetite lak,
-
paz
ite da žica i konektor ne upadnu
unutar blatobrana.
U slučaju poteškoća prilikom zamjene
tih žarulja, možete se obratiti mreži
CITROËN ili nekoj stručnoj radionici.
8
U slučaju kvara

202
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

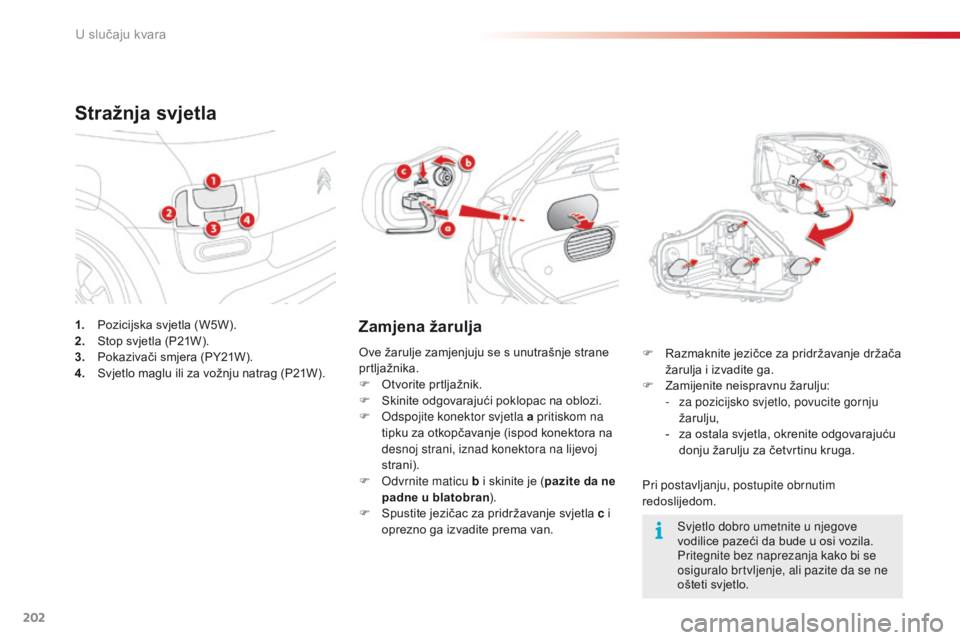

1. Pozicijska svjetla (W5W).
2. Sto p svjetla (P21W).
3.
Pok

azivači smjera (PY21W).
4.
Svj

etlo maglu ili za vožnju natrag (P21W).
Stražnja svjetla
Zamjena žarulja
Pri postavljanju, postupite obrnutim
redoslijedom. F
Raz
maknite jezičce za pridržavanje držača
žarulja i izvadite ga.
F
Zami
jenite neispravnu žarulju:
-
za po
zicijsko svjetlo, povucite gornju
žarulju,
-
za os
tala svjetla, okrenite odgovarajuću
donju žarulju za četvrtinu kruga.
Ove žarulje zamjenjuju se s unutrašnje strane
prtljažnika.
F
Otv

orite prtljažnik.
F
Ski

nite odgovarajući poklopac na oblozi.
F
Ods

pojite konektor svjetla a pritiskom na
tipku za otkopčavanje (ispod konektora na
desnoj strani, iznad konektora na lijevoj
strani).
F Odv
rnite maticu b i skinite je (
pazite da ne
padne u blatobran ).
F
Spu

stite jezičac za pridržavanje svjetla c i
oprezno ga izvadite prema van. Svjetlo dobro umetnite u njegove
vodilice pazeći da bude u osi vozila.
Pritegnite bez naprezanja kako bi se
osiguralo brtvljenje, ali pazite da se ne
ošteti svjetlo.
U slučaju kvara

203
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

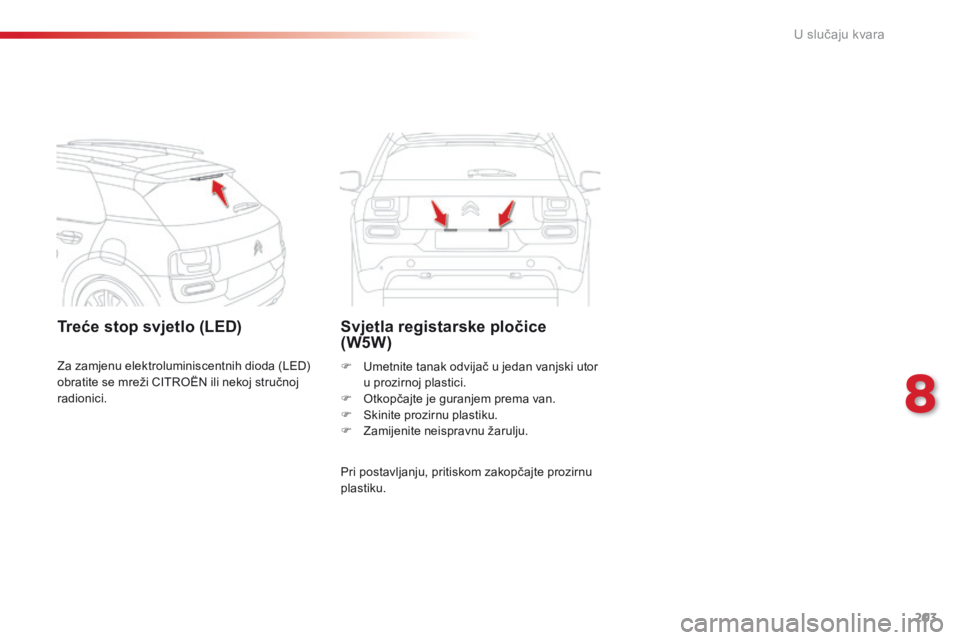

Treće stop svjetlo (LED)Svjetla registarske pločice
(W5W)
Pri postavljanju, pritiskom zakopčajte prozirnu
plastiku. F
Ume
tnite tanak odvijač u jedan vanjski utor
u prozirnoj plastici.
F
Otk
opčajte je guranjem prema van.
F
Ski
nite prozirnu plastiku.
F
Zami
jenite neispravnu žarulju.
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
8
U slučaju kvara

204
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

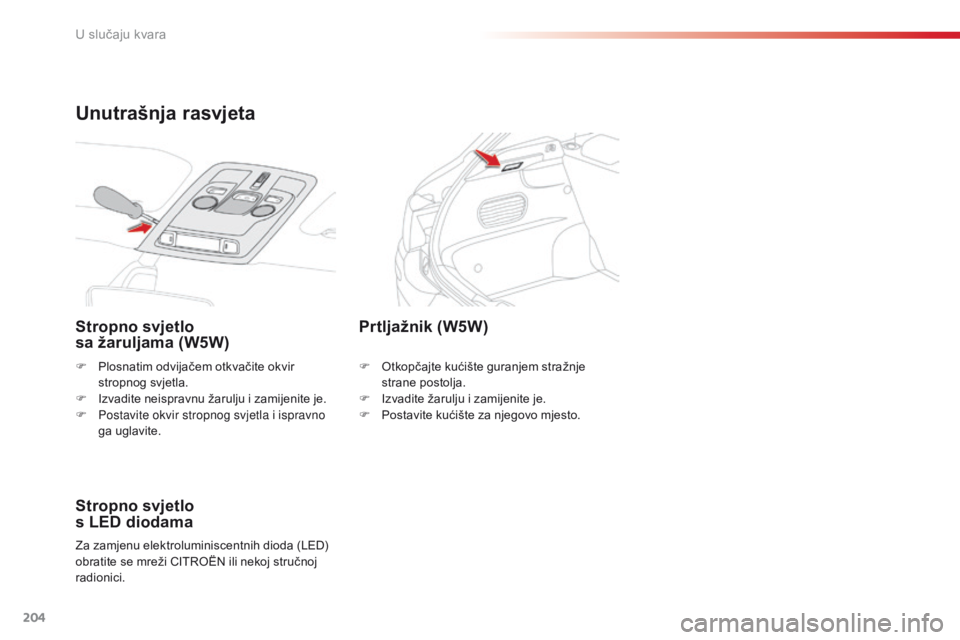

F Plosnatim odvijačem otkvačite okvir
stropnog svjetla.
F
Izv

adite neispravnu žarulju i zamijenite je.
F
Pos

tavite okvir stropnog svjetla i ispravno
ga uglavite.
Stropno svjetlo
sa žaruljama (W5W)
Stropno svjetlo
s LED diodama
Za zamjenu elektroluminiscentnih dioda (LED)
obratite se mreži CITROËN ili nekoj stručnoj
radionici.
Prtljažnik (W5W)
F Otkopčajte kućište guranjem stražnje
str ane postolja.
F
Izv

adite žarulju i zamijenite je.
F
Pos

tavite kućište za njegovo mjesto.
Unutrašnja rasvjeta
8VOX

205
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

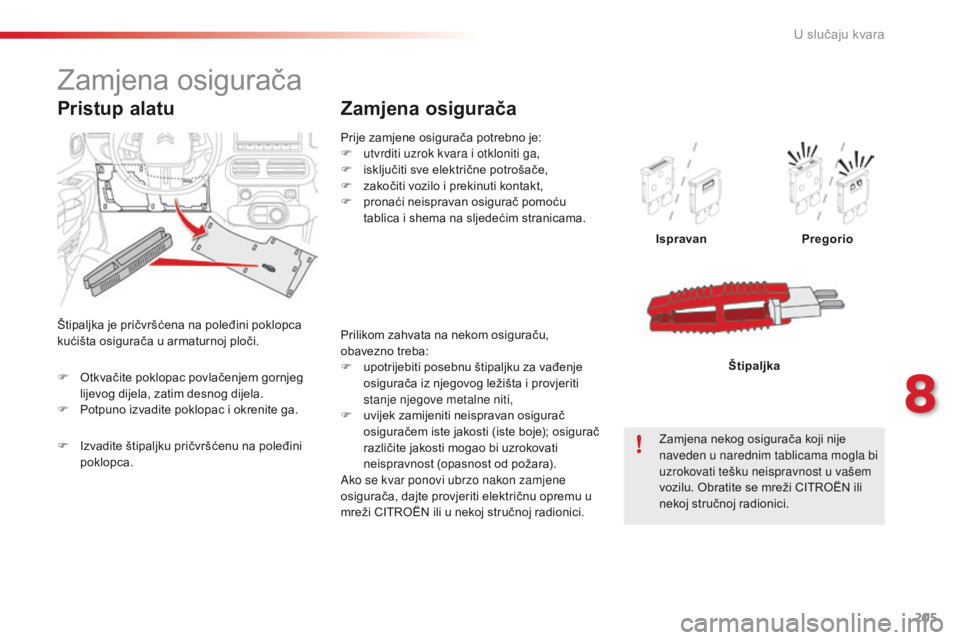

Prije zamjene osigurača potrebno je:
F utvrditi uzrok kvara i otkloniti ga,
F
isk

ljučiti sve električne potrošače,
F
zak

očiti vozilo i prekinuti kontakt,
F
pro

naći neispravan osigurač pomoću
tablica i shema na sljedećim stranicama.
Zamjena osigurača
Ispravan Pregorio
Zamjena nekog osigurača koji nije
naveden u narednim tablicama mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži CITROËN ili
nekoj stručnoj radionici. Štipaljka
Zamjena osigurača
Štipaljka je pričvršćena na poleđini poklopca
kućišta osigurača u armaturnoj ploči.
Pristup alatu
Prilikom zahvata na nekom osiguraču,
obavezno treba:
F
upo

trijebiti posebnu štipaljku za vađenje
osigurača iz njegovog ležišta i provjeriti
stanje njegove metalne niti,
F
uvi

jek zamijeniti neispravan osigurač
osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu u
mreži CITROËN ili u nekoj stručnoj radionici.
F
Otk

vačite poklopac povlačenjem gornjeg
lijevog dijela, zatim desnog dijela.
F
Pot

puno izvadite poklopac i okrenite ga.
F
Izv

adite štipaljku pričvršćenu na poleđini
poklopca.
8
U slučaju kvara

206
C4-cactus_hr_Chap08_En-cas-de-panne_ed01-2016

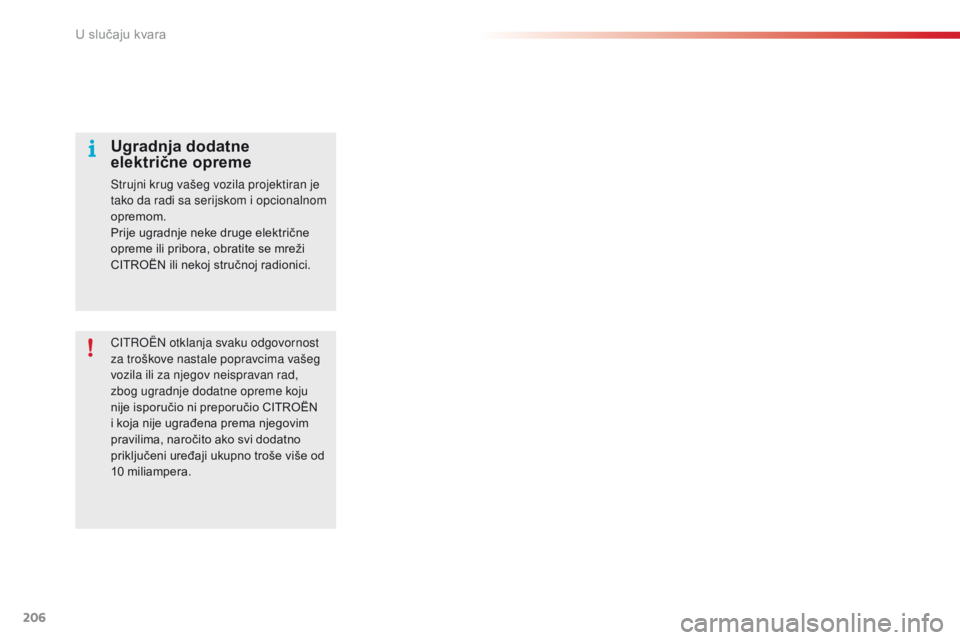

CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, naročito ako svi dodatno
priključeni uređaji ukupno troše više od
10
miliamp
era.
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
U slučaju kvara
