95
C4-cactus_pl_Chap05_securite_ed01-2016

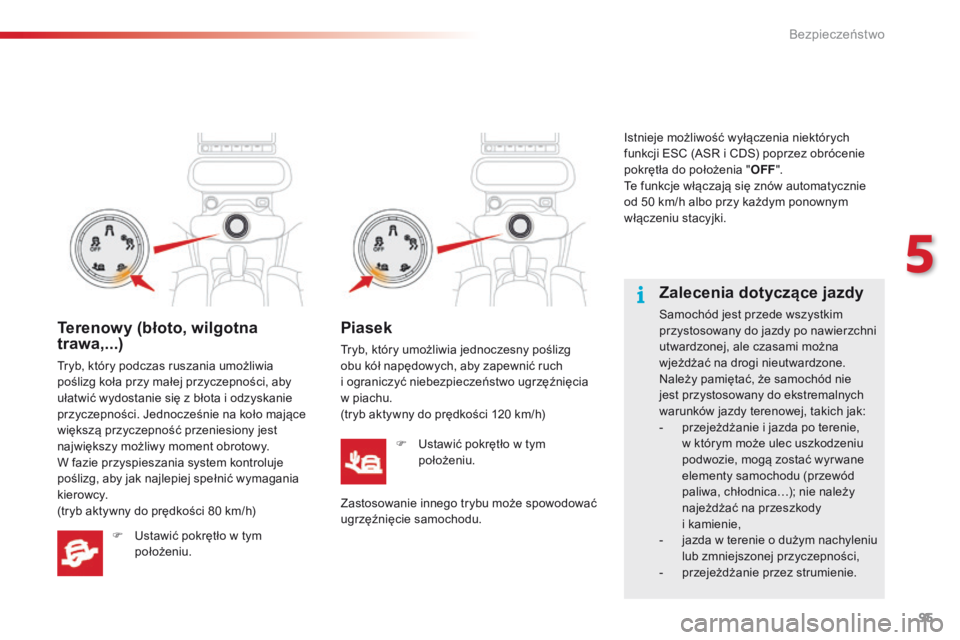

Zalecenia dotyczące jazdy
Samochód jest przede wszystkim
przystosowany do jazdy po nawierzchni
utwardzonej, ale czasami można
wjeżdżać na drogi nieutwardzone.
Należy pamiętać, że samochód nie
jest przystosowany do ekstremalnych
warunków jazdy terenowej, takich jak:
-
pr
zejeżdżanie i jazda po terenie,
w którym może ulec uszkodzeniu
podwozie, mogą zostać wyr wane
elementy samochodu (przewód
paliwa, chłodnica…); nie należy
najeżdżać na przeszkody
i
k

amienie,
-
ja

zda w terenie o dużym nachyleniu
lub zmniejszonej przyczepności,
-
pr

zejeżdżanie przez strumienie.Terenowy (błoto, wilgotna
trawa,...)
Tryb, który podczas ruszania umożliwia
poślizg koła przy małej przyczepności, aby
ułatwić wydostanie się z błota i odzyskanie
przyczepności. Jednocześnie na koło mające
większą przyczepność przeniesiony jest
największy możliwy moment obrotowy.
W fazie przyspieszania system kontroluje
poślizg, aby jak najlepiej spełnić wymagania
kierowcy.
(tryb aktywny do prędkości 80 km/h) F
Us

tawić pokrętło w tym
położeniu.
Piasek
Tryb, który umożliwia jednoczesny poślizg
obu kół napędowych, aby zapewnić ruch
i
o

graniczyć niebezpieczeństwo ugrzęźnięcia
w piachu.
(tryb aktywny do prędkości 120 km/h)
F
Us

tawić pokrętło w tym
położeniu.
Zastosowanie innego trybu może spowodować
ugrzęźnięcie samochodu. Istnieje możliwość wyłączenia niektórych
funkcji ESC (ASR i CDS) poprzez obrócenie
pokrętła do położenia "
OFF".
Te funkcje włączają się znów automatycznie
od 50 km/h albo przy każdym ponownym
włączeniu stacyjki.
5
Bezpieczeństwo

96
C4-cactus_pl_Chap05_securite_ed01-2016

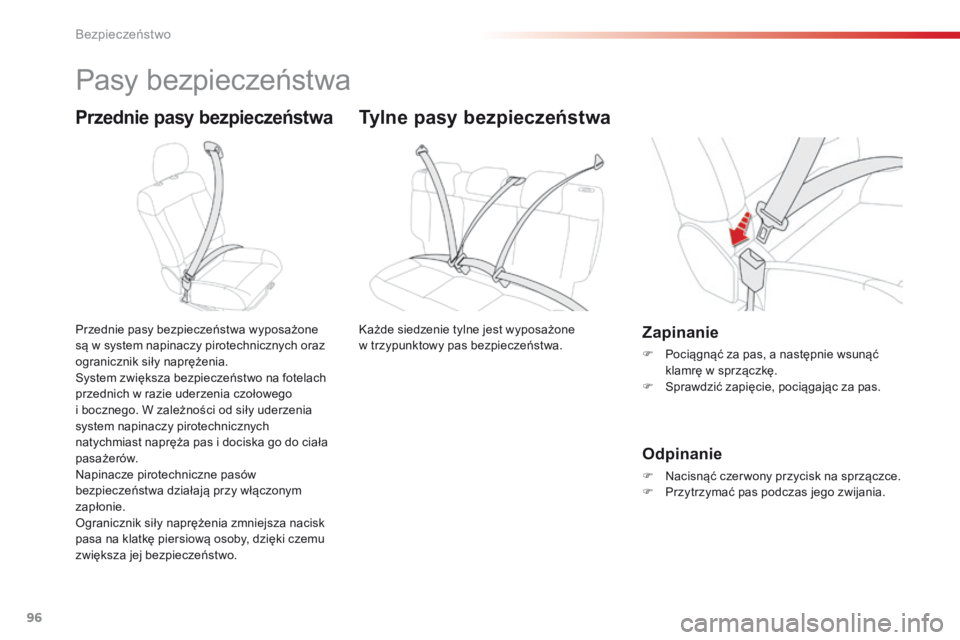

Pasy bezpieczeństwa
Przednie pasy bezpieczeństwa
Przednie pasy bezpieczeństwa wyposażone
są w system napinaczy pirotechnicznych oraz
ogranicznik siły naprężenia.
System zwiększa bezpieczeństwo na fotelach
przednich w razie uderzenia czołowego
i bocznego. W zależności od siły uderzenia
system napinaczy pirotechnicznych
natychmiast napręża pas i dociska go do ciała
pasażerów.
Napinacze pirotechniczne pasów
bezpieczeństwa działają przy włączonym
zapłonie.
Ogranicznik siły naprężenia zmniejsza nacisk
pasa na klatkę piersiową osoby, dzięki czemu
zwiększa jej bezpieczeństwo.Zapinanie
F Pociągnąć za pas, a następnie wsunąć
klamrę w sprzączkę.
F
Sp

rawdzić zapięcie, pociągając za pas.
Odpinanie
F Nacisnąć czer wony przycisk na sprzączce.
F Pr zytrzymać pas podczas jego zwijania.
Tylne pasy bezpieczeństwa
Każde siedzenie tylne jest wyposażone
w trzypunktowy pas bezpieczeństwa.
Bezpieczeństwo

97
C4-cactus_pl_Chap05_securite_ed01-2016
Powyżej mniej więcej 20 km/h przez
dw ie minuty miga jedna lub kilka
kontrolek i uruchamia się sygnał
dźwiękowy. Po upływie dwóch minut
kontrolka lub kontrolki pozostają
zapalone, dopóki kierowca lub
pasażer z przodu nie zapną pasów
bezpieczeństwa.

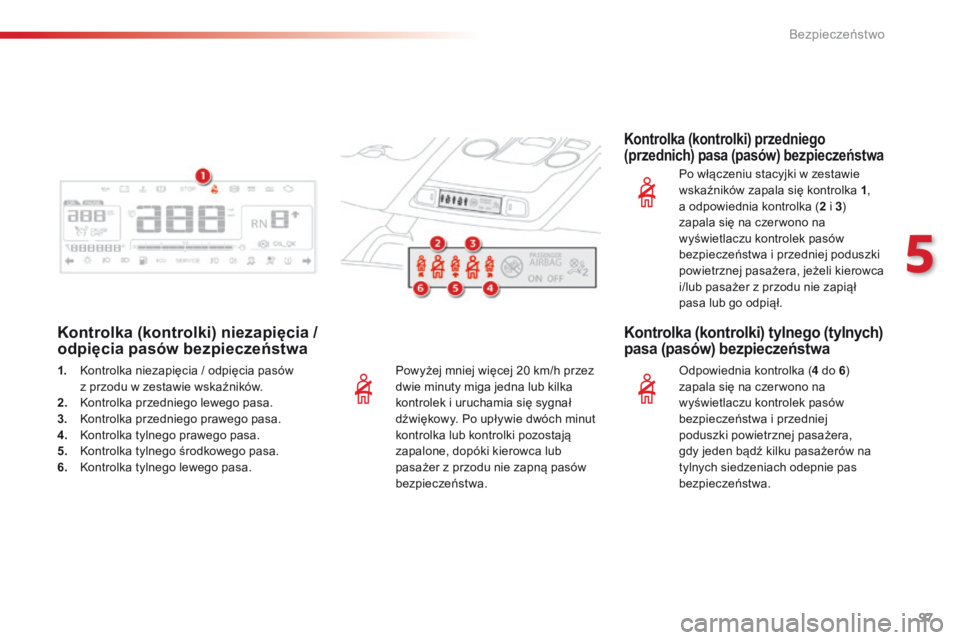

Kontrolka (kontrolki) niezapięcia /
o dpięcia pasów bezpieczeństwa
Kontrolka (kontrolki) przedniego
(przednich) pasa (pasów) bezpieczeństwa
Po włączeniu stacyjki w zestawie
wskaźników zapala się kontrolka 1,
a o

dpowiednia kontrolka ( 2
i 3)
z

apala się na czer wono na
wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej poduszki
powietrznej pasażera, jeżeli kierowca
i/lub pasażer z przodu nie zapiął
pasa lub go odpiął.
1.
Ko

ntrolka niezapięcia / odpięcia pasów
z przodu w zestawie wskaźników.
2.
Ko

ntrolka przedniego lewego pasa.
3.
Ko

ntrolka przedniego prawego pasa.
4.
Ko

ntrolka tylnego prawego pasa.
5.
Ko

ntrolka tylnego środkowego pasa.
6.
Ko

ntrolka tylnego lewego pasa.
Kontrolka (kontrolki) tylnego (tylnych)
pasa (pasów) bezpieczeństwa
Odpowiednia kontrolka ( 4 d o 6)
zapala się na czer wono na
wyświetlaczu kontrolek pasów
bezpieczeństwa i przedniej
poduszki powietrznej pasażera,
gdy jeden bądź kilku pasażerów na
tylnych siedzeniach odepnie pas
bezpieczeństwa.
5
Bezpieczeństwo

98
C4-cactus_pl_Chap05_securite_ed01-2016

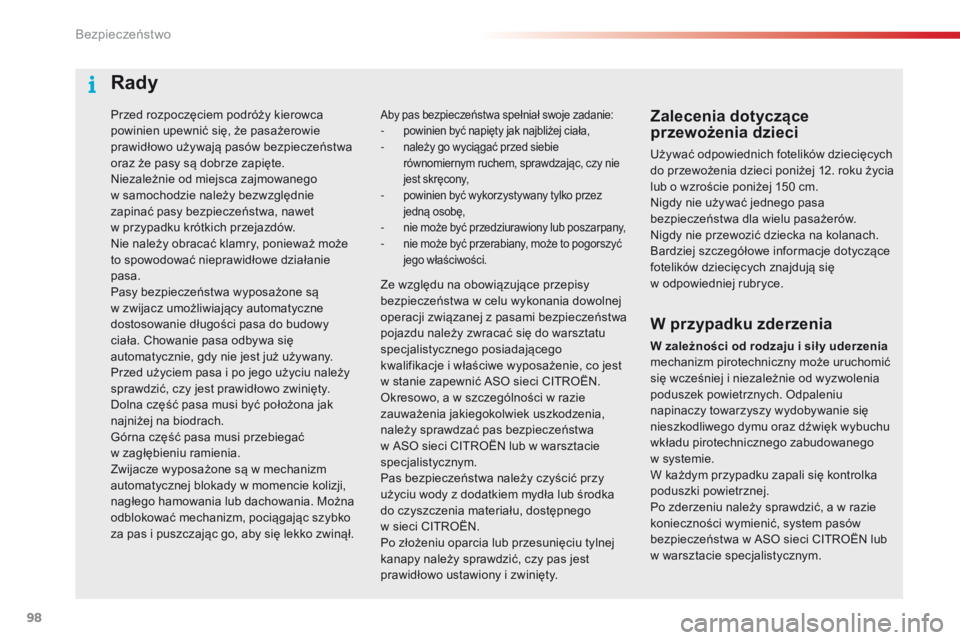

Przed rozpoczęciem podróży kierowca
powinien upewnić się, że pasażerowie
prawidłowo używają pasów bezpieczeństwa
oraz że pasy są dobrze zapięte.
Niezależnie od miejsca zajmowanego
w
s
amochodzie należy bezwzględnie
zapinać pasy bezpieczeństwa, nawet
w
p

rzypadku krótkich przejazdów.
Nie należy obracać klamry, ponieważ może
to spowodować nieprawidłowe działanie
pasa.
Pasy bezpieczeństwa wyposażone są
w zwijacz umożliwiający automatyczne
dostosowanie długości pasa do budowy
ciała. Chowanie pasa odbywa się
automatycznie, gdy nie jest już używany.
Przed użyciem pasa i po jego użyciu należy
sprawdzić, czy jest prawidłowo zwinięty.
Dolna część pasa musi być położona jak
najniżej na biodrach.
Górna część pasa musi przebiegać
w
z

agłębieniu ramienia.
Zwijacze wyposażone są w mechanizm
automatycznej blokady w momencie kolizji,
nagłego hamowania lub dachowania. Można
odblokować mechanizm, pociągając szybko
za pas i puszczając go, aby się lekko zwinął.Zalecenia dotyczące
przewożenia dzieci
Używać odpowiednich fotelików dziecięcych
do przewożenia dzieci poniżej 12. roku życia
lub o wzroście poniżej 150 cm.
Nigdy nie używać jednego pasa
bezpieczeństwa dla wielu pasażerów.
Nigdy nie przewozić dziecka na kolanach.
Bardziej szczegółowe informacje dotyczące
fotelików dziecięcych znajdują się
w
o

dpowiedniej rubryce.
Aby pas bezpieczeństwa spełniał swoje zadanie:- powinien być napięty jak najbliżej ciała,- należy go wyciągać przed siebie
r ównomiernym ruchem, sprawdzając, czy nie
jest skręcony,
- powinien być wykorzystywany tylko przez
j edną osobę,
- nie może być przedziurawiony lub poszarpany,- nie może być przerabiany, może to pogorszyć
j ego właściwości.
W przypadku zderzenia
W zależności od rodzaju i sił y uderzenia
mechanizm pirotechniczny może uruchomić
się wcześniej i niezależnie od wyzwolenia
poduszek powietrznych. Odpaleniu
napinaczy towarzyszy wydobywanie się
nieszkodliwego dymu oraz dźwięk wybuchu
wkładu pirotechnicznego zabudowanego
w
s

ystemie.
W każdym przypadku zapali się kontrolka
poduszki powietrznej.
Po zderzeniu należy sprawdzić, a w razie
konieczności wymienić, system pasów
bezpieczeństwa w ASO sieci CITROËN lub
w warsztacie specjalistycznym.
Ze względu na obowiązujące przepisy
bezpieczeństwa w celu wykonania dowolnej
operacji związanej z pasami bezpieczeństwa
pojazdu należy zwracać się do warsztatu
specjalistycznego posiadającego
kwalifikacje i właściwe wyposażenie, co jest
w stanie zapewnić ASO sieci CITROËN.
Okresowo, a w szczególności w razie
zauważenia jakiegokolwiek uszkodzenia,
należy sprawdzać pas bezpieczeństwa
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Pas bezpieczeństwa należy czyścić przy
użyciu wody z dodatkiem mydła lub środka
do czyszczenia materiału, dostępnego
w
s

ieci CITROËN.
Po złożeniu oparcia lub przesunięciu tylnej
kanapy należy sprawdzić, czy pas jest
prawidłowo ustawiony i zwinięty.
Rady
Bezpieczeństwo

99
C4-cactus_pl_Chap05_securite_ed01-2016

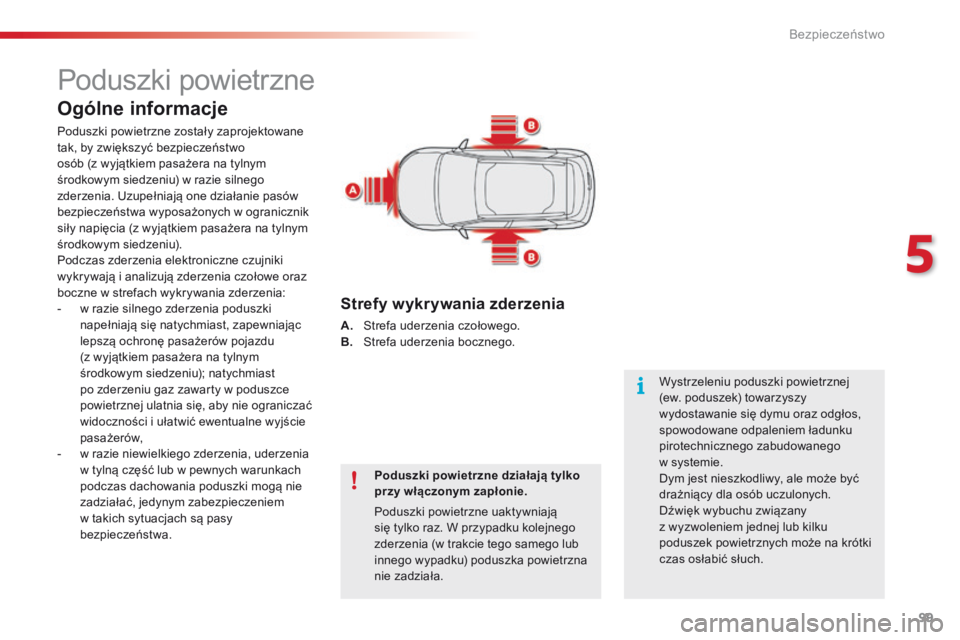

Poduszki powietrzne
Ogólne informacje
Poduszki powietrzne zostały zaprojektowane
tak, by zwiększyć bezpieczeństwo
osób (z wyjątkiem pasażera na tylnym
środkowym siedzeniu) w razie silnego
zderzenia. Uzupełniają one działanie pasów
bezpieczeństwa wyposażonych w ogranicznik
siły napięcia (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Podczas zderzenia elektroniczne czujniki
wykrywają i analizują zderzenia czołowe oraz
boczne w strefach wykrywania zderzenia:
-
w ra
zie silnego zderzenia poduszki
napełniają się natychmiast, zapewniając
lepszą ochronę pasażerów pojazdu
(z
w

yjątkiem pasażera na tylnym
środkowym siedzeniu); natychmiast
po zderzeniu gaz zawarty w poduszce
powietrznej ulatnia się, aby nie ograniczać
widoczności i ułatwić ewentualne wyjście
pasażerów,
-
w ra

zie niewielkiego zderzenia, uderzenia
w tylną część lub w pewnych warunkach
podczas dachowania poduszki mogą nie
zadziałać, jedynym zabezpieczeniem
w
t

akich sytuacjach są pasy
bezpieczeństwa. Poduszki powietrzne działają tylko
przy włączonym zapłonie.
Poduszki powietrzne uaktywniają
się tylko raz. W przypadku kolejnego
zderzenia (w trakcie tego samego lub
innego wypadku) poduszka powietrzna
nie zadziała.Wystrzeleniu poduszki powietrznej
(ew.
p

oduszek) towarzyszy
wydostawanie się dymu oraz odgłos,
spowodowane odpaleniem ładunku
pirotechnicznego zabudowanego
w
s

ystemie.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu związany
z
w

yzwoleniem jednej lub kilku
poduszek powietrznych może na krótki
czas osłabić słuch.

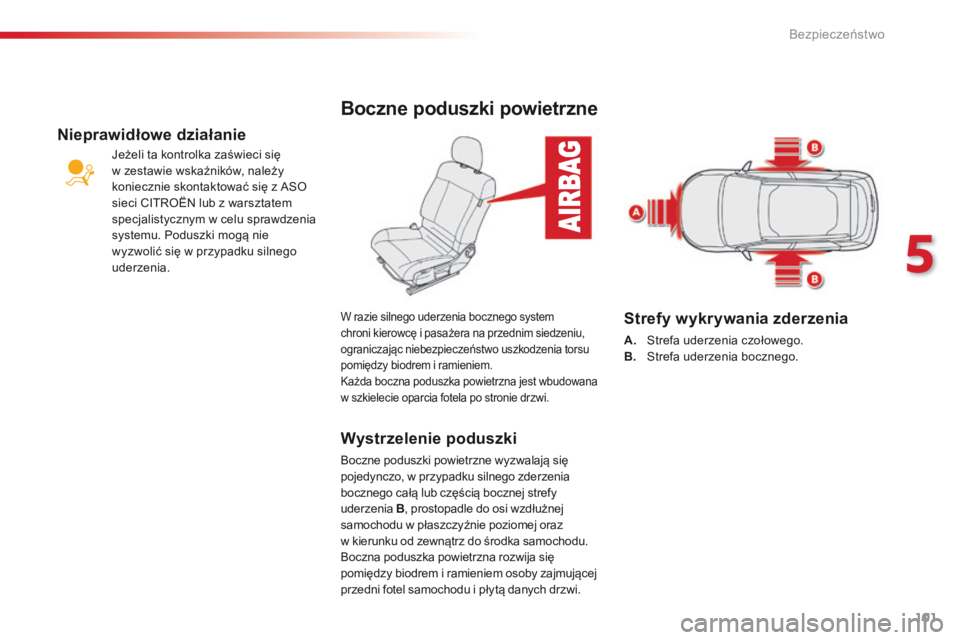

Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. St refa uderzenia bocznego.
5
Bezpieczeństwo

100
C4-cactus_pl_Chap05_securite_ed01-2016
Wyłączenie czołowej poduszki
powietrznej pasażera
Tylko poduszka powietrzna po stronie pasażera
może być wyłączona.
F
Pr
zy w yłączonym zapłonie włożyć klucz do
wyłącznika poduszki powietrznej pasażera.
F
Pr

zekręcić klucz w położenie "OFF" .
F
Na

stępnie wyjąć klucz, nie zmieniając jego
położenia.
W momencie włączenia zapłonu
ta kontrolka zaświeci się na
wyświetlaczu kontrolek pasów.
Będzie świecić przez cały czas, gdy
poduszka powietrzna jest wyłączona.
Aby zapewnić bezpieczeństwo dziecka
w p rzypadku montażu fotelika dziecięcego na
przednim fotelu pasażera w pozycji "tyłem do
kierunku jazdy", należy bezwzględnie wyłączyć
czołową poduszkę powietrzną pasażera.
W przeciwnym razie dziecko narażone będzie na
poważne obrażenia ciała lub śmierć w momencie
wyzwolenia poduszki powietrznej pasażera.
Ponowne włączenie przedniej
poduszki powietrznej pasażera
Po wyjęciu fotelika dziecięcego zamontowanego
" tyłem do kierunku jazdy ", przy wyłączonym
zapłonie , należy przekręcić przełącznik
w
p

ołożenie "ON" w celu ponownej aktywacji
poduszki powietrznej pasażera jadącego z przodu.
Czołowe poduszki powietrzne
Wyzwalanie
Poduszki powietrzne wyzwalają się, o ile czołowa
poduszka powietrzna pasażera nie jest wyłączona,
w
r

azie silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A, zgodnie z osią
wzdłużną samochodu w płaszczyźnie poziomej oraz
w kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między klatką
piersiową i głową osób na przednich siedzeniach
i kierownicą po stronie kierowcy oraz deską
rozdzielczą po stronie pasażera w celu amortyzacji
szarpnięcia do przodu.
W razie silnego czołowego zderzenia system chroni
kierowcę i pasażera na przednim fotelu, ograniczając
niebezpieczeństwo uszkodzenia głowy i klatki
piersiowej.
Poduszka powietrzna kierowcy znajduje się
w
ś

rodkowej części kierownicy, natomiast poduszka
powietrzna pasażera znajduje się pod dachem w celu
zwiększenia wolnego miejsca w schowku podręcznym.
Po włączeniu zapłonu ta kontrolka
zapala się na wyświetlaczu kontrolek
pasów na około 1 minutę, aby
zasygnalizować włączenie poduszki
czołowej.
Bezpieczeństwo

101
C4-cactus_pl_Chap05_securite_ed01-2016
Boczne poduszki powietrzne
Wystrzelenie poduszki
Boczne poduszki powietrzne wyzwalają się
pojedynczo, w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia B, prostopadle do osi wzdłużnej
samochodu w płaszczyźnie poziomej oraz
w
k

ierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
pomiędzy biodrem i ramieniem osoby zajmującej
przedni fotel samochodu i płytą danych drzwi.
W razie silnego uderzenia bocznego system
chroni kierowcę i pasażera na przednim siedzeniu,
ograniczając niebezpieczeństwo uszkodzenia torsu
pomiędzy biodrem i ramieniem.
Każda boczna poduszka powietrzna jest wbudowana
w szkielecie oparcia fotela po stronie drzwi.Strefy wykrywania zderzenia
A. Strefa uderzenia czołowego.
B. St refa uderzenia bocznego.
Nieprawidłowe działanie
Jeżeli ta kontrolka zaświeci się
w zestawie wskaźników, należy
koniecznie skontaktować się z ASO
sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia
systemu. Poduszki mogą nie
wyzwolić się w przypadku silnego
uderzenia.
5
Bezpieczeństwo

102
C4-cactus_pl_Chap05_securite_ed01-2016
W przypadku niewielkiego uderzenia
lub zahaczenia boku pojazdu, lub
w
r
azie dachowania, poduszki
powietrzne mogą nie zadziałać.
W przypadku uderzenia z przodu lub
z tyłu żadna z poduszek bocznych nie
zadziała.
W razie silnego uderzenia bocznego system
przyczynia się do zwiększenia zabezpieczenia
kierowcy i pasażerów (z wyjątkiem pasażera
na tylnym środkowym siedzeniu), ograniczając
niebezpieczeństwo uszkodzenia boku głowy.

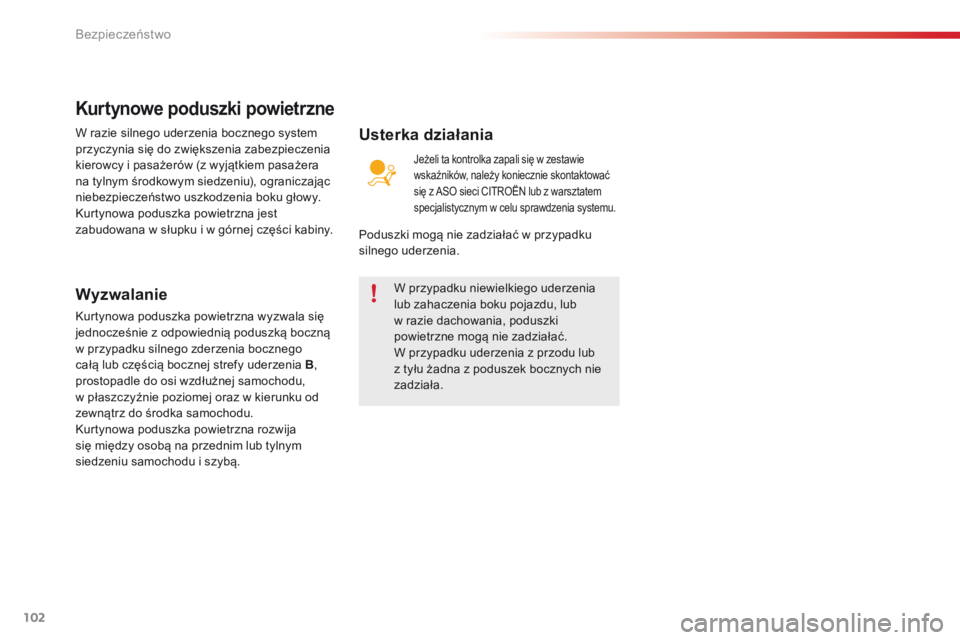

Kurtynowa poduszka powietrzna jest
zabudowana w słupku i w górnej części kabiny.
Kurtynowe poduszki powietrzne
Wyzwalanie
Kurtynowa poduszka powietrzna wyzwala się
jednocześnie z odpowiednią poduszką boczną
w przypadku silnego zderzenia bocznego
całą lub częścią bocznej strefy uderzenia B
,
prostopadle do osi wzdłużnej samochodu,
w
p

łaszczyźnie poziomej oraz w kierunku od
zewnątrz do środka samochodu.
Kurtynowa poduszka powietrzna rozwija
się między osobą na przednim lub tylnym
siedzeniu samochodu i szybą.
Jeżeli ta kontrolka zapali się w zestawie
wskaźników, należy koniecznie skontaktować
się z ASO sieci CITROËN lub z warsztatem
specjalistycznym w celu sprawdzenia systemu.
Usterka działania
Poduszki mogą nie zadziałać w przypadku
silnego uderzenia.
Bezpieczeństwo
