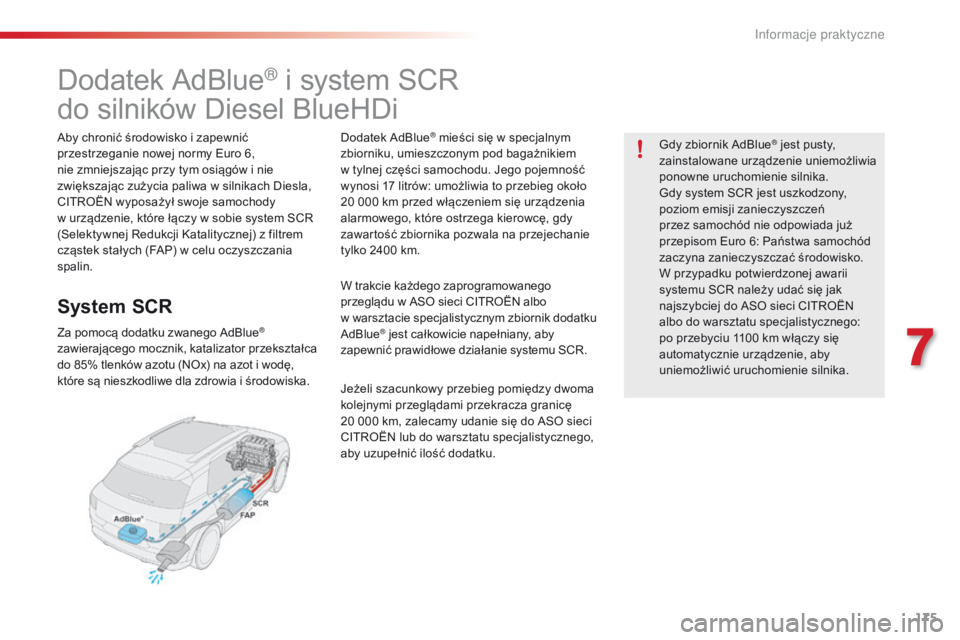

Dodatek AdBlue® i system SCR
do silników Diesel BlueHDi
Aby chronić środowisko i zapewnić
przestrzeganie nowej normy Euro 6,
nie zmniejszając przy tym osiągów i nie
zwiększając zużycia paliwa w silnikach Diesla,
CITROËN wyposażył swoje samochody
w
u

rządzenie, które łączy w sobie system SCR
(Selektywnej Redukcji Katalitycznej) z filtrem
cząstek stałych (FAP) w celu oczyszczania
spalin.
System SCR
Za pomocą dodatku zwanego AdBlue®
zawierającego mocznik, katalizator przekształca
do 85% tlenków azotu (NOx) na azot i wodę,
które są nieszkodliwe dla zdrowia i środowiska. Gdy zbiornik AdBlue
® jest pusty,
zainstalowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
Gdy system SCR jest uszkodzony,
poziom emisji zanieczyszczeń
przez samochód nie odpowiada już
przepisom Euro 6: Państwa samochód
zaczyna zanieczyszczać środowisko.
W przypadku potwierdzonej awarii
systemu SCR należy udać się jak
najszybciej do ASO sieci CITROËN
albo do warsztatu specjalistycznego:
po przebyciu 1100 km włączy się
automatycznie urządzenie, aby
uniemożliwić uruchomienie silnika.
Dodatek AdBlue® mieści się w specjalnym
zbiorniku, umieszczonym pod bagażnikiem
w tylnej części samochodu. Jego pojemność
wynosi 17 litrów: umożliwia to przebieg około
20 000 km przed włączeniem się urządzenia
alarmowego, które ostrzega kierowcę, gdy
zawartość zbiornika pozwala na przejechanie
tylko 2400 km.
W trakcie każdego zaprogramowanego
przeglądu w ASO sieci CITROËN albo
w warsztacie specjalistycznym zbiornik dodatku
AdBlue
® jest całkowicie napełniany, aby
zapewnić prawidłowe działanie systemu SCR.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza granicę
20
0

00
k
m, zalecamy udanie się do ASO sieci
CITROËN lub do warsztatu specjalistycznego,
aby uzupełnić ilość dodatku.
7
Informacje praktyczne

176
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

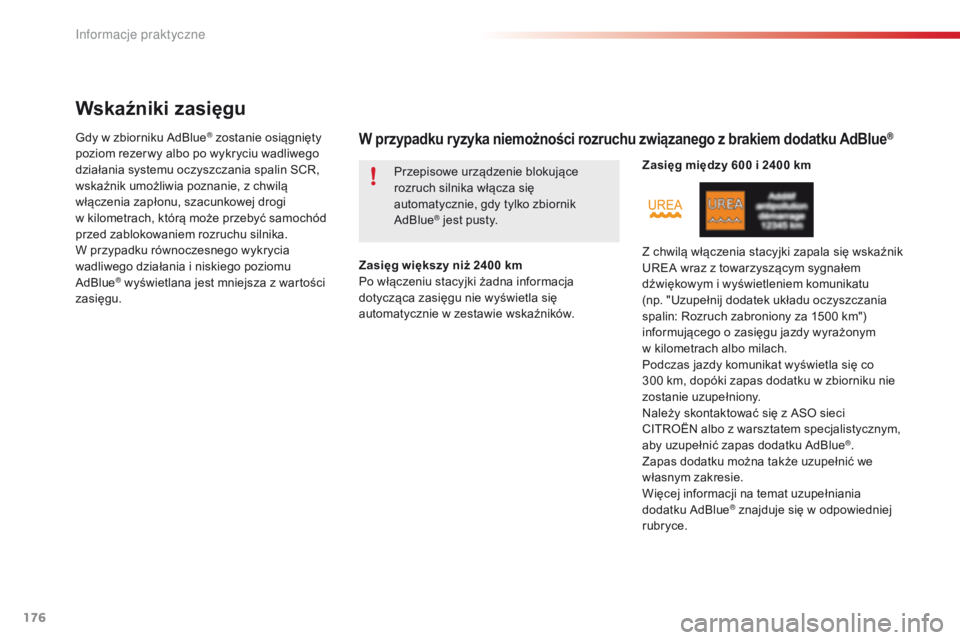

Wskaźniki zasięgu
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezer wy albo po wykryciu wadliwego
działania systemu oczyszczania spalin SCR,
wskaźnik umożliwia poznanie, z chwilą
włączenia zapłonu, szacunkowej drogi
w
k

ilometrach, którą może przebyć samochód
przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu
AdBlue
® wyświetlana jest mniejsza z wartości
zasięgu. Zasięg większy niż 2400
k

m
Po włączeniu stacyjki żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników. Przepisowe urządzenie blokujące
rozruch silnika włącza się
automatycznie, gdy tylko zbiornik
AdBlue
® jest pusty.
W przypadku ryzyka niemożności rozruchu związanego z brakiem dodatku AdBlue®
Zasięg między 600 i 2400 km
Z chwilą włączenia stacyjki zapala się wskaźnik
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Uzupełnij dodatek układu oczyszczania
spalin: Rozruch zabroniony za 1500 km")
informującego o zasięgu jazdy wyrażonym
w
k

ilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300 km, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym,
aby uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® znajduje się w odpowiedniej
rubryce.
Informacje praktyczne

177
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

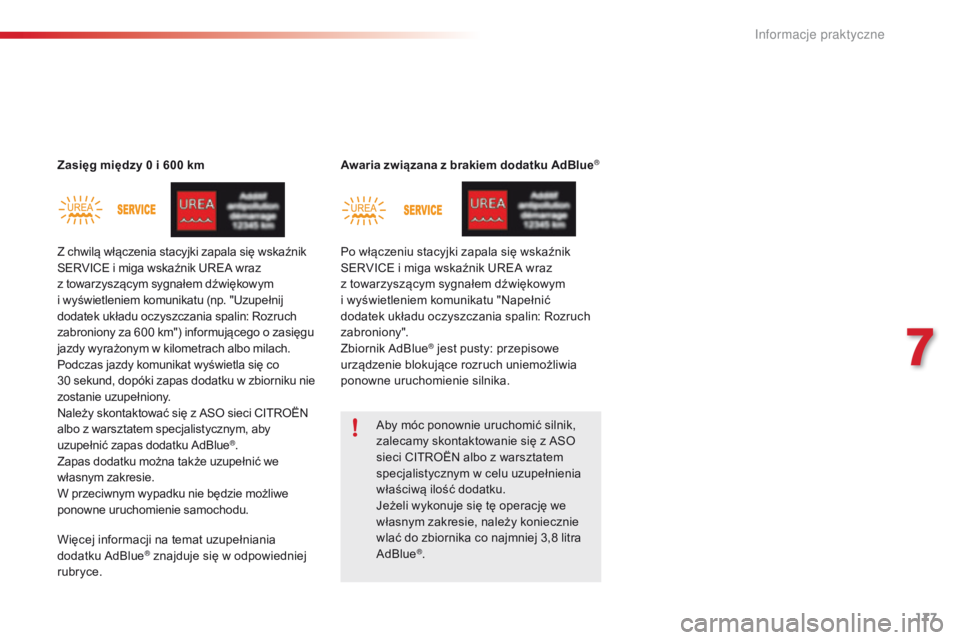

Zasięg między 0 i 600 kmAwaria związana z brakiem dodatku AdBlue®
Aby móc ponownie uruchomić silnik,
zalecamy skontaktowanie się z ASO
sieci CITROËN albo z warsztatem
specjalistycznym w celu uzupełnienia
właściwą ilość dodatku.
Jeżeli wykonuje się tę operację we
własnym zakresie, należy koniecznie
wlać do zbiornika co najmniej 3,8 litra
AdBlue
®.
Z chwilą włączenia stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z
t

owarzyszącym sygnałem dźwiękowym

i wyświetleniem komunikatu (np. "Uzupełnij
dodatek układu oczyszczania spalin: Rozruch
zabroniony za 600 km") informującego o zasięgu
jazdy wyrażonym w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30
s

ekund, dopóki zapas dodatku w zbiorniku nie
zostanie uzupełniony.
Należy skontaktować się z ASO sieci CITROËN
albo z warsztatem specjalistycznym, aby
uzupełnić zapas dodatku AdBlue
®.
Zapas dodatku można także uzupełnić we
własnym zakresie.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie samochodu. Po włączeniu stacyjki zapala się wskaźnik
SERVICE i miga wskaźnik UREA wraz
z
t

owarzyszącym sygnałem dźwiękowym
i wyświetleniem komunikatu "Napełnić
dodatek układu oczyszczania spalin: Rozruch
zabroniony".
Zbiornik AdBlue
® jest pusty: przepisowe
urządzenie blokujące rozruch uniemożliwia
ponowne uruchomienie silnika.
Więcej informacji na temat uzupełniania
dodatku AdBlue
® znajduje się w odpowiedniej
rubryce.
7
Informacje praktyczne

178
C4-cactus_pl_Chap07_info-pratiques_ed01-2016
W przypadku wykrycia niesprawności systemu oczyszczania spalin SCR
W przypadku w ykr ycia niesprawności Podczas fazy dozwolonej jazdy (pomiędzy 1100 k m i 0 k m)
Urządzenie blokujące rozruch silnika włącza się automatycznie po przebyciu ponad 1100
k

m po potwierdzeniu usterki systemu czystości spalin
SCR. Należy możliwie jak najszybciej zlecić sprawdzenie systemu w ASO sieci CITROËN albo w warsztacie specjalistycznym.
Jeżeli jest to chwilowa niesprawność,
alarm znika w trakcie następnej jazdy,
po kontroli autodiagnostyki systemu
oczyszczania spalin SCR.
Kontrolki UREA, SERVICE i autodiagnostyki
silnika się zapalają oraz towarzyszy im sygnał
dźwiękowy i wyświetlenie komunikatu "Usterka
oczyszczania spalin".
Alarm włącza się podczas jazdy, gdy
niesprawność jest wykryta po raz pier wszy,
następnie po włączeniu stacyjki przy kolejnej
jeździe, dopóki utrzymuje się przyczyna
niesprawności.
Jeżeli niesprawność systemu SCR potwierdzi
się (po przejechaniu 50
k

m z ciągłym
wyświetlaniem sygnału niesprawności),
zapalają się kontrolki SERVICE
i autodiagnostyki silnika oraz miga kontrolka
UREA wraz z towarzyszącym sygnałem
dźwiękowym i wyświetleniem komunikatu
(np. "Usterka oczyszczania spalin: Rozruch
zabroniony za 300
k

m") podającego zasięg
jazdy wyrażony w kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
30 sekund, dopóki niesprawność systemu
oczyszczania spalin SCR się utrzymuje.
Alarm jest ponawiany po włączeniu stacyjki.
Należy możliwie jak najszybciej skontaktować
się z ASO sieci CITROËN albo z warsztatem
specjalistycznym.
W przeciwnym wypadku nie będą mogli
Państwo ponownie uruchomić samochodu. Rozruch zabroniony
Aby móc ponownie uruchomić silnik, należy
koniecznie zwrócić się do ASO sieci CITROËN
albo do warsztatu specjalistycznego.
Dopuszczalna granica przebiegu została
przekroczona: urządzenie blokujące rozruch
uniemożliwia ponowne uruchomienie silnika.
Przy każdym włączeniu stacyjki zapalają się
kontrolki SERVICE i autodiagnostyki silnika oraz
miga kontrolka UREA wraz z towarzyszącym
sygnałem dźwiękowym i wyświetleniem komunikatu
"Usterka oczyszczania spalin: Rozruch zabroniony".
In

179
C4-cactus_pl_Chap07_info-pratiques_ed01-2016
Zamarznięcie dodatku AdBlue®
Dodatek AdBlue® zamarza w
temperaturze niższej niż około -11°C.
System SCR jest wyposażony w
urządzenie do podgrzewania zbiornika
AdBlue
®, które umożliwia jazdę
w b
ardzo niskich temperaturach.
Uzupełnianie dodatku AdBlue®
Środki ostrożności związane z użytkowaniemNapełnianie zbiornika AdBlue® przewidziano
przy każdym przeglądzie samochodu
w
A

SO sieci CITROËN albo w warsztacie
specjalistycznym.
Niemniej jednak, biorąc pod uwagę pojemność
zbiornika, może się okazać, że konieczne
będzie uzupełnienie zapasu dodatku między
dwoma przeglądami, zwłaszcza jeżeli
sygnalizuje to alarm (wskaźniki i komunikat).
Mogą Państwo zwrócić się do ASO sieci
CITROËN albo do warsztatu specjalistycznego.
Jeżeli planują Państwo wykonanie tej operacji
we własnym zakresie, prosimy o uważne
przeczytanie następujących ostrzeżeń.
Przechowywać AdBlue
® poza zasięgiem
dzieci, w oryginalnym pojemniku.
Nigdy nie przelewać AdBlue
® do innego
pojemnika: utraciłby wówczas swoją
czystość. Nigdy nie rozcieńczać dodatku wodą.
Nigdy nie wlewać dodatku do zbiornika
oleju napędowego.
Nigdy nie uzupełniać dodatku
z d
ystrybutora AdBlue®
przeznaczonego do użytku ciężarówek.
Używać wyłącznie dodatku AdBlue
® zgodnego
z normą ISO 22241.
Konfekcjonowanie w pojemniku z tzw.
niekapką umożliwia uproszczenie operacji
uzupełniania. Można zakupić pojemniki
po 1,89 litra (1/2
g

alona) w sieci CITROËNA
albo w warsztacie specjalistycznym.
Dodatek AdBlue® jest roztworem na bazie
mocznika. Płyn ten jest niepalny, bezbar wny
i bez zapachu ( jeżeli jest przechowywany
w
c

hłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i mydłem. W razie
kontaktu z oczami przemywać natychmiast
i obficie bieżącą wodą albo roztworem
do przemywania oczu przez co najmniej
15
m

inut. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystą wodą, a następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać
produktu. Opary amoniaku działają drażniąco
na błony śluzowe (oczy, nos i gardło).
7
Informacje praktyczne

180
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

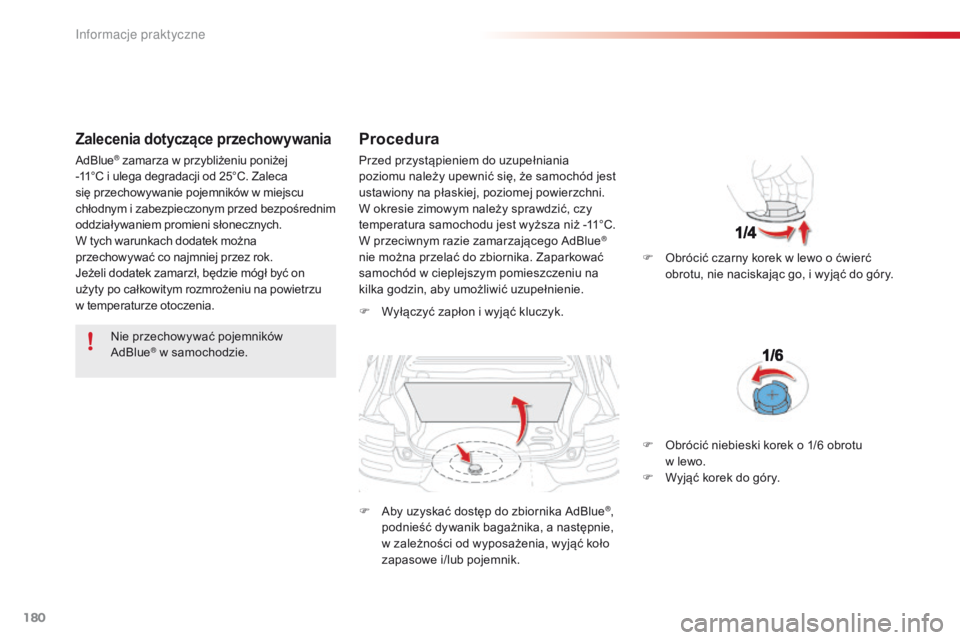

Zalecenia dotyczące przechowywania
Nie przechowywać pojemników
AdBlue® w samochodzie.
Procedura
F Wyłączyć zapłon i wyjąć kluczyk.
F
Ab
y uzyskać dostęp do zbiornika AdBlue
®,
podnieść dywanik bagażnika, a następnie,
w zależności od wyposażenia, wyjąć koło
zapasowe i/lub pojemnik. F
Ob

rócić czarny korek w lewo o ćwierć
obrotu, nie naciskając go, i wyjąć do góry.
AdBlue
® zamarza w przybliżeniu poniżej
-11°C i ulega degradacji od 25°C. Zaleca
się przechowywanie pojemników w miejscu
chłodnym i zabezpieczonym przed bezpośrednim
oddziaływaniem promieni słonecznych.
W tych warunkach dodatek można
przechowywać co najmniej przez rok.
Jeżeli dodatek zamarzł, będzie mógł być on
użyty po całkowitym rozmrożeniu na powietrzu
w
t

emperaturze otoczenia. Przed przystąpieniem do uzupełniania
poziomu należy upewnić się, że samochód jest
ustawiony na płaskiej, poziomej powierzchni.
W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż -11°C.
W przeciwnym razie zamarzającego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.
F
Ob

rócić niebieski korek o 1/6
o
brotu
w lewo.
F
Wy

jąć korek do góry.
Informacje praktyczne

181
C4-cactus_pl_Chap07_info-pratiques_ed01-2016
F Zaopatrzyć się w pojemnik AdBlue®.
Po sprawdzeniu terminu ważności
i przed przystąpieniem do przelewania
zawartości pojemnika do zbiornika
AdBlue
® samochodu przeczytać uważnie

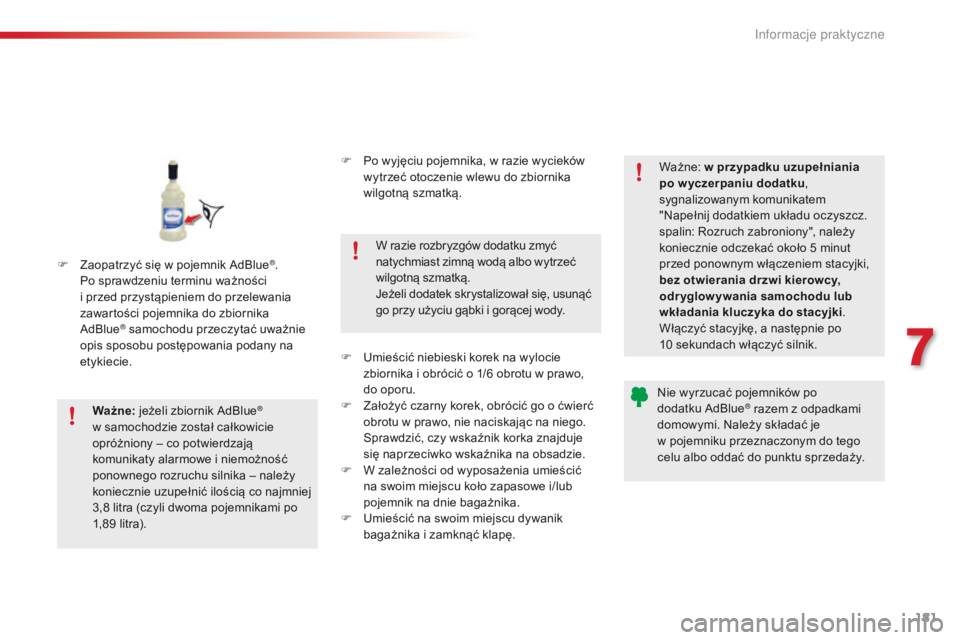

opis sposobu postępowania podany na
etykiecie.
Ważne: jeżeli zbiornik AdBlue
®
w samochodzie został całkowicie
opróżniony – co potwierdzają
komunikaty alarmowe i niemożność
ponownego rozruchu silnika – należy
koniecznie uzupełnić ilością co najmniej
3,8
l

itra (czyli dwoma pojemnikami po
1,89
l

itra). W razie rozbryzgów dodatku zmyć
natychmiast zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli dodatek skrystalizował się, usunąć
go przy użyciu gąbki i gorącej wody.
Ważne:
w przypadku uzupełniania
po w yczerpaniu dodatku ,
sygnalizowanym komunikatem
"Napełnij dodatkiem układu oczyszcz.
spalin: Rozruch zabroniony", należy
koniecznie odczekać około 5
m
inut
przed ponownym włączeniem stacyjki,
bez otwierania drzwi kierowcy,
odryglowywania samochodu lub
wkładania kluczyka do stacyjki .
Włączyć stacyjkę, a następnie po
10
s
ekundach włączyć silnik.
Nie wyrzucać pojemników po
dodatku AdBlue® razem z odpadkami
domowymi. Należy składać je
w pojemniku przeznaczonym do tego
celu albo oddać do punktu sprzedaży.
F
Po w

yjęciu pojemnika, w razie wycieków
wytrzeć otoczenie wlewu do zbiornika
wilgotną szmatką.
F
Um

ieścić niebieski korek na wylocie
zbiornika i obrócić o 1/6
o

brotu w prawo,
do oporu.
F Za
łożyć czarny korek, obrócić go o ćwierć
obrotu w prawo, nie naciskając na niego.
Sprawdzić, czy wskaźnik korka znajduje
się naprzeciwko wskaźnika na obsadzie.
F
W za

leżności od wyposażenia umieścić
na swoim miejscu koło zapasowe i/lub
pojemnik na dnie bagażnika.
F
Um

ieścić na swoim miejscu dywanik
bagażnika i zamknąć klapę.
7
Informacje praktyczne

182
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

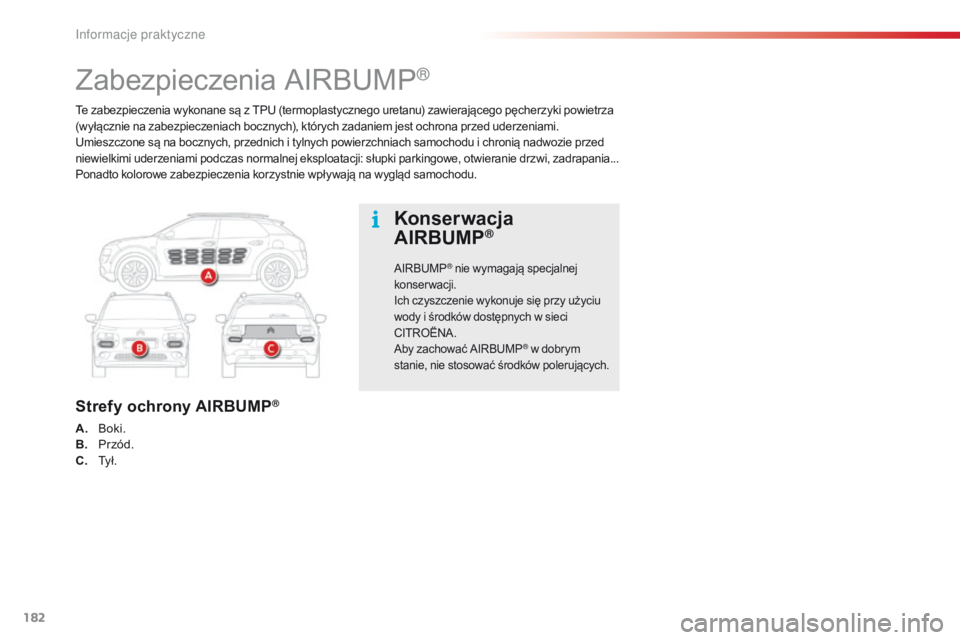

Te zabezpieczenia wykonane są z TPU (termoplastycznego uretanu) zawierającego pęcherzyki powietrza
(wyłącznie na zabezpieczeniach bocznych), których zadaniem jest ochrona przed uderzeniami.
Umieszczone są na bocznych, przednich i tylnych powierzchniach samochodu i chronią nadwozie przed
niewielkimi uderzeniami podczas normalnej eksploatacji: słupki parkingowe, otwieranie drzwi, zadrapania...
Ponadto kolorowe zabezpieczenia korzystnie wpływają na wygląd samochodu.
Zabezpieczenia AIRBUMP®
Strefy ochrony AIRBUMP®
A. Boki.
B. Pr zód.
C.
Ty

ł .
Konserwacja
AIRBUMP®
AIRBUMP® nie wymagają specjalnej
konserwacji.
Ich czyszczenie wykonuje się przy użyciu
wody i środków dostępnych w sieci
CITROËNA.
Aby zachować AIRBUMP
® w dobrym
stanie, nie stosować środków polerujących.
Informacje praktyczne
