Pokrywa silnika
F Otworzyć przednie lewe drzwi.P ołożenie wewnętrznej dźwigni
uniemożliwia otwarcie, kiedy przednie
lewe drzwi są zamknięte.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
F
Un
ieść dźwignię i otworzyć pokrywę
silnika. F Od
piąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Otwieranie
F Pociągnąć do siebie dźwignię znajdującą
s ię na dole obramowania drzwi.
Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Zamykanie
F Wyjąć podpórkę z wycięcia.
F Wp iąć podpórkę na swoje miejsce.
F
Op

uścić pokrywę silnika i puścić ją
w dolnym położeniu, aby mogła się
swobodnie zatrzasnąć.
F
Po

ciągnąć pokrywę, aby sprawdzić, czy
jest zamknięta.
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się ograniczenie kontaktów z wodą
(deszcz, mycie...). Przed każdą inter wencją pod maską
silnika wyłączyć system Stop &
Start, aby uniknąć ryzyka obrażeń
związanego z automatycznym
włączeniem trybu START.
7
In

168
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

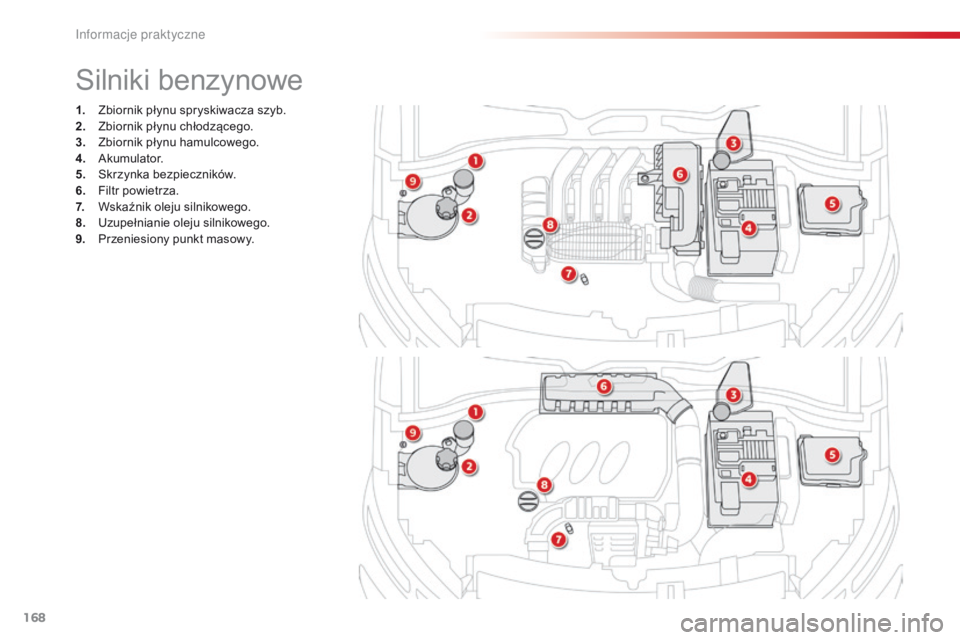

1. Zbiornik płynu spryskiwacza szyb.
2. Zb iornik płynu chłodzącego.
3.
Zb

iornik płynu hamulcowego.
4.
Aku

mulator.
5.
Sk

rzynka bezpieczników.
6.
Fi

ltr powietrza.
7.
Ws

kaźnik oleju silnikowego.
8.
Uz

upełnianie oleju silnikowego.
9.
Pr

zeniesiony punkt masowy.
Silniki benzynowe
In

169
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

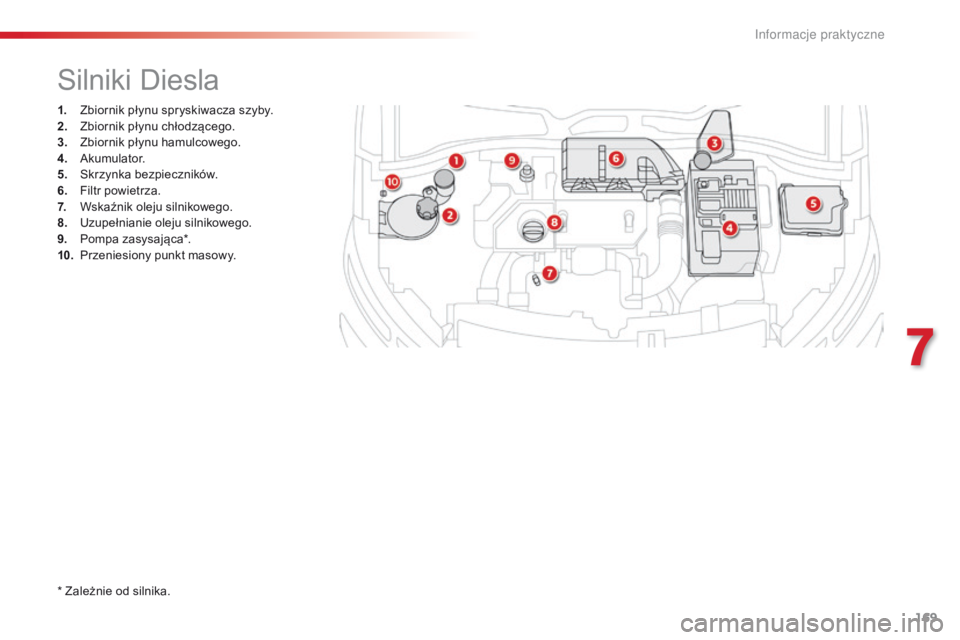

1. Zbiornik płynu spryskiwacza szyby.
2. Zb iornik płynu chłodzącego.
3.
Zb

iornik płynu hamulcowego.
4.
Aku

mulator.
5.
Sk

rzynka bezpieczników.
6.
Fi

ltr powietrza.
7.
Ws

kaźnik oleju silnikowego.
8.
Uz

upełnianie oleju silnikowego.
9.
Po

mpa zasysająca*.
10.
Pr

zeniesiony punkt masowy.
Silniki Diesla
* Zależnie od silnika.
7
In

170
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

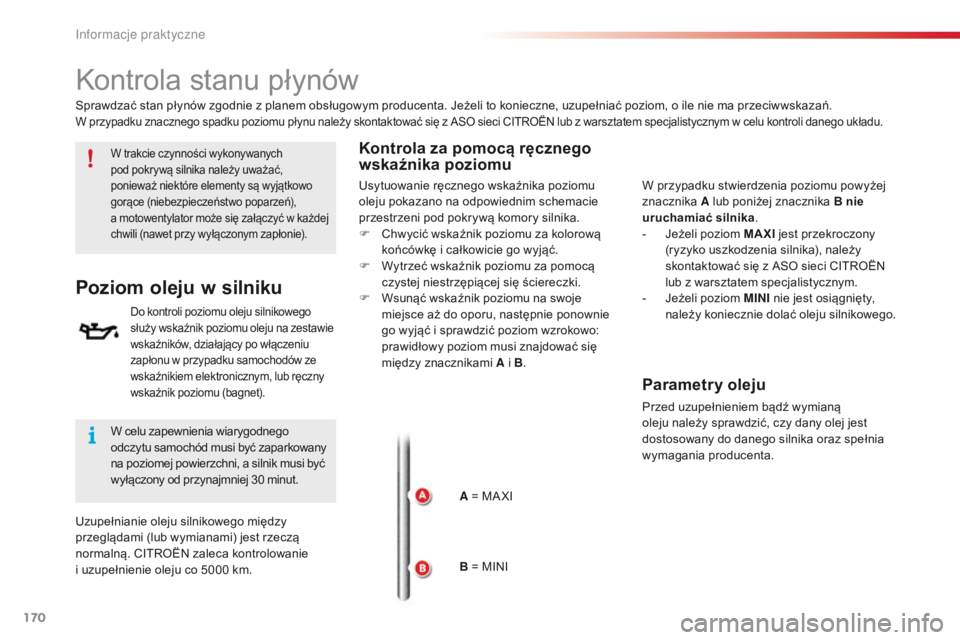

Kontrola stanu płynów
W trakcie czynności wykonywanych
pod pokrywą silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a
m
otowentylator może się załączyć w każdej
chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na zestawie
wskaźników, działający po włączeniu
zapłonu w przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).
Kontrola za pomocą ręcznego
wskaźnika poziomu
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.W przypadku znacznego spadku poziomu płynu należy skontaktować się z ASO sieci CITROËN lub z warsztatem specjalistycznym w celu kontroli danego układu.
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
-
Je

żeli poziom MAXI jest przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
-
Je

żeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
A = MA XI
B = MINI
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. CITROËN zaleca kontrolowanie
i
u

zupełnienie oleju co 5000 km. Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F
Ch

wycić wskaźnik poziomu za kolorową
końcówkę i całkowicie go wyjąć.
F
Wy

trzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F
Ws

unąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Informacje praktyczne

171
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

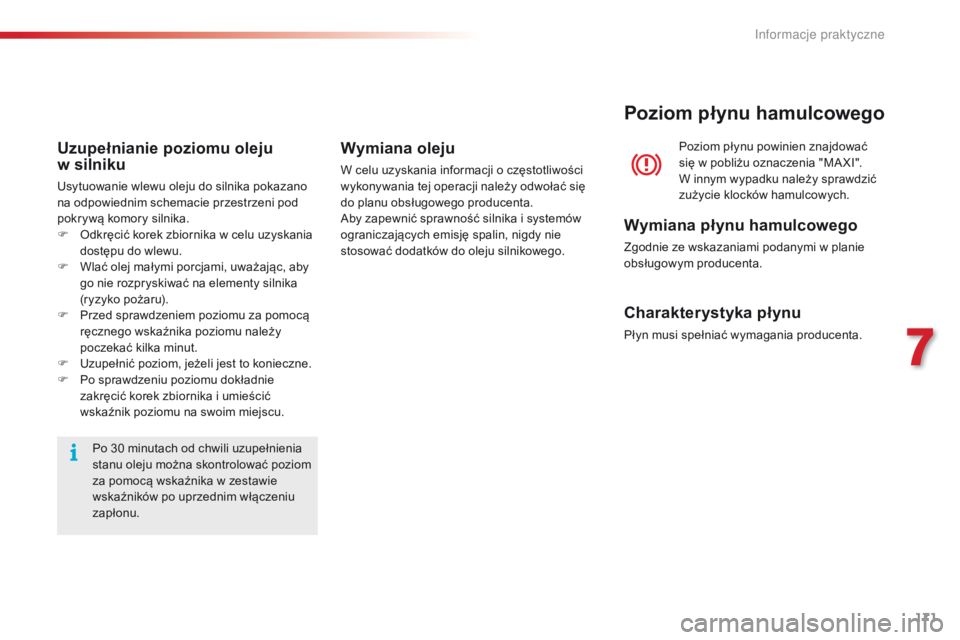

Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Uzupełnianie poziomu oleju
w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F
Od

kręcić korek zbiornika w celu uzyskania
dostępu do wlewu.
F
Wl

ać olej małymi porcjami, uważając, aby
go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F
Pr

zed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F
Uz

upełnić poziom, jeżeli jest to konieczne.
F
Po s

prawdzeniu poziomu dokładnie
zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego. Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
7
In

172
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

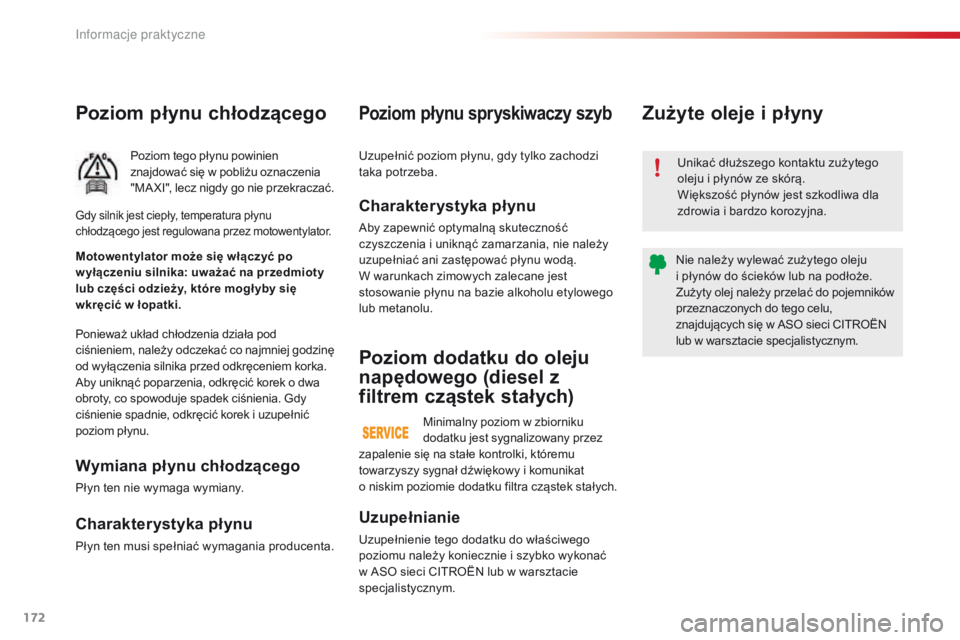

Poziom płynu chłodzącego
Poziom tego płynu powinien
znajdować się w pobliżu oznaczenia
"MA XI", lecz nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej godzinę
od wyłączenia silnika przed odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu.
Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany. Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
W warunkach zimowych zalecane jest
stosowanie płynu na bazie alkoholu etylowego
lub metanolu.
Poziom płynu spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko zachodzi
taka potrzeba.
Uzupełnianie
Uzupełnienie tego dodatku do właściwego
poziomu należy koniecznie i szybko wykonać
w ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Poziom dodatku do oleju
napędowego (diesel z
filtrem cząstek stałych)
Minimalny poziom w zbiorniku
dodatku jest sygnalizowany przez Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i płynów do ścieków lub na podłoże.
Zużyty olej należy przelać do pojemników
przeznaczonych do tego celu,
znajdujących się w ASO sieci CITROËN
lub w warsztacie specjalistycznym.
Zużyte oleje i płyny
zapalenie się na stałe kontrolki, któremu
towarzyszy sygnał dźwiękowy i komunikat
o
n
iskim poziomie dodatku filtra cząstek stałych.
In

173
C4-cactus_pl_Chap07_info-pratiques_ed01-2016
Kontrole
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (dla wersji bez złącza
zaciskowego).Terminy wymiany tych elementów
znajdują się w planie obsługowym
producenta.
Filtr powietrza i filtr kabiny
Wymieniać filtr oleju przy każdej
wymianie oleju silnika.
Terminy wymiany tego elementu
znajdują się w planie obsługowym
producenta.
Filtr oleju
Jeżeli nie ma innych zaleceń, należy kontrolować elementy zgodnie z planem obsługowym producenta i w zależności od silnika pojazdu.
Kontrolę można wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.
W zależności od warunków zewnętrznych
(zapylenie atmosfery...) oraz eksploatacji
samochodu ( jazda miejska...) filtr y należy
w ymieniać dwa razy częściej.
Zanieczyszczony filtr kabiny może zmniejszyć
wydajność klimatyzacji oraz stać się źródłem
nieprzyjemnych zapachów.
Filtr cząstek stałych (diesel)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na stałe tej kontrolki
i pojawieniem się komunikatu
alarmowego.
Gdy tylko warunki na drodze na to pozwolą, należy
przeprowadzić regenerację filtra podczas jazdy
z
p

rędkością co najmniej 60 km/h; koniec regeneracji
sygnalizowany jest zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona, to znaczy, że
brakuje dodatku.
Prosimy zapoznać się z rubryką "Poziom dodatku
do oleju napędowego".
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
"spalenizny", co jest zjawiskiem
całkowicie normalnym.
Po dłuższej jeździe z małą prędkością
lub na niskich obrotach można
zauważyć wydobywanie się pary
wodnej z układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani
na środowisko naturalne.
Przed przystąpieniem do prac związanych
z akumulatorem 12 V należy zapoznać się
z
o

dpowiednią rubryką, aby uzyskać informacje
dotyczące środków ostrożności.
Wersje wyposażone w system
Stop & Start posiadają akumulator
ołowiowy 12 V o specjalnej technologii
i param
etrach.
Akumulator ten należy wymieniać
wyłącznie w ASO sieci CITROËN lub
warsztacie specjalistycznym.
7
In

174
C4-cactus_pl_Chap07_info-pratiques_ed01-2016

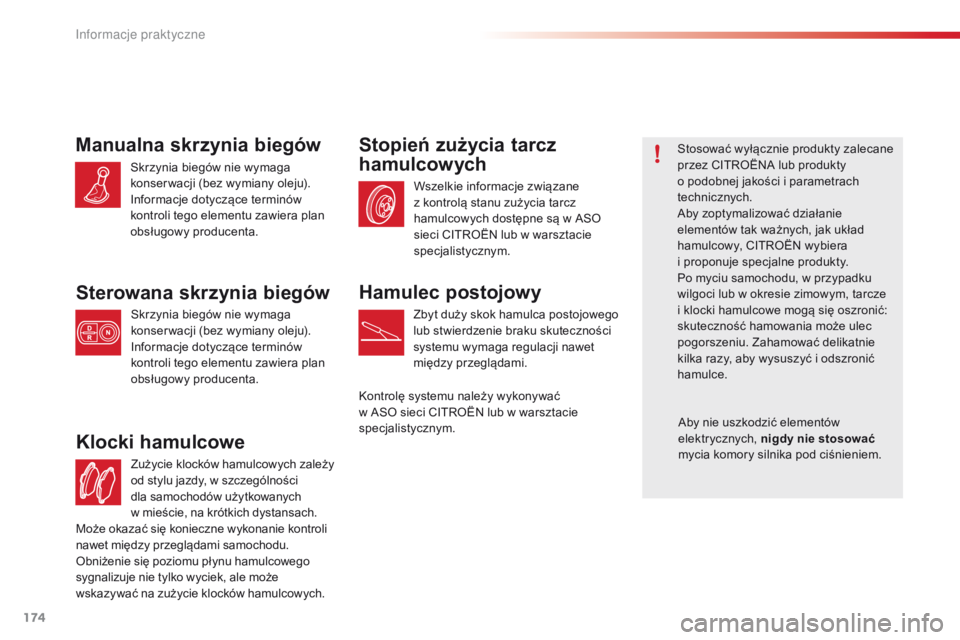

Zużycie klocków hamulcowych zależy
od stylu jazdy, w szczególności
dla samochodów użytkowanych
w mieście, na krótkich dystansach.
Klocki hamulcowe
Wszelkie informacje związane
z kontrolą stanu zużycia tarcz
hamulcowych dostępne są w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Stopień zużycia tarcz
hamulcowychStosować wyłącznie produkty zalecane
przez CITROËNA lub produkty
o podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie
elementów tak ważnych, jak układ
hamulcowy, CITROËN wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie
kilka razy, aby wysuszyć i odszronić
hamulce.Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Informacje dotyczące terminów
kontroli tego elementu zawiera plan
obsługowy producenta.
Hamulec postojowy
Zbyt duży skok hamulca postojowego
lub stwierdzenie braku skuteczności
systemu wymaga regulacji nawet
między przeglądami.
Kontrolę systemu należy wykonywać
w ASO sieci CITROËN lub w warsztacie
specjalistycznym. Aby nie uszkodzić elementów
elektrycznych, nigdy nie stosować
mycia komory silnika pod ciśnieniem.
Może okazać się konieczne wykonanie kontroli
nawet między przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
In
