2018 Alfa Romeo Giulietta Betriebsanleitung (in German)

12)Bei einer Einbrennlackierung muss der
LPG-Behälter durch das Alfa
Romeo-Kundendienstnetz aus dem Fahrzeug
ausgebaut und anschließend wieder
eingebaut werden. Auch wenn die
LPG-Anlage mit zahlreichen
Sicherheitsvorrichtungen ausgestattet ist,
sind folgende Vorkehrungen erforderlich,
wenn das Fahrzeug über einen längeren
Zeitraum abgestellt, mit anderen
Verkehrsmitteln transportiert oder nach
Defekten bzw. Unfällen bewegt wird: Die
Befestigungsschrauben des LPG-Behälters
herausschrauben und letzteren entfernen.
Das LPG-Ventil schließen. Hierzu den
Gewindering im Uhrzeigersinn drehen (siehe
Abschnitt „Passive/aktive Sicherheit”). Den
Deckel wieder aufbauen und die
Befestigungsvorrichtungen wieder
festschrauben.
13)Benutzen Sie nur LPG für
Kraftfahrzeuge.
14)Jeglicher Einsatz von Additiven für LPG
ist strengstens untersagt. Es sollte
regelmäßig (mindestens ein Mal alle sechs
Monate) das gesamte LPG im Tank entleert
werden, und beim ersten anschließenden
Betanken geprüft werden, dass das
vorgesehene maximale Fassungsvermögen
von 38 Liter (einschließlich Reserve) (mit
Toleranz von 2 Liter Überfüllung) nicht
überschritten wird. Falls ein Maximalwert
von 38 Litern (einschließlich Reserve)
überschritten wird, müssen Sie sich sofort an
das Alfa Romeo Kundendienstnetz wenden.15)Bei der Umschaltanfrage ist ein
metallisches Geräusch zu hören, das von den
Ventilen stammt, wenn die Anlage unter
Druck gesetzt wird. Aufgrund der oben
beschriebenen Schaltvorgänge ist es
vollkommen normal, dass es zu einer
Verzögerung zwischen Ventilgeräusch und
Ausschalten der Anzeige in der
Instrumententafel kommt.
16)Unter besonderen Einsatzbedingungen,
wie beispielsweise beim Anlassen und
Betrieb bei niedrigen
Umgebungstemperaturen oder einer
LPG-Qualität mit niedrigem Propangehalt,
kann das System vorübergehend auf den
Benzinbetrieb umschalten, ohne dass die
Umschaltung auf der Instrumententafel
angezeigt wird. Im Falle von geringen
LPG-Vorratsmengen im Behälter oder bei
hohen Leistungsanforderungen (z.B. beim
Überholen mit vollbeladenem Fahrzeug oder
auf starken Steigungen), kann das System
automatisch auf den Benzinbetrieb schalten,
damit die erforderliche Leistung erreicht
wird. In diesem Fall wird die Umschaltung
durch Aufleuchten der grünen Leuchte an der
Instrumententafel angezeigt. Sobald die o.g.
Bedingungen nicht mehr bestehen, schaltet
die Anlage wieder automatisch zurück auf
den LPG-Betrieb. Die grüne Leuchte erlischt.
Damit diese automatische Umschaltung
auch möglich ist, muss immer darauf
geachtet werden, dass eine ausreichende
Kraftstoffmenge im Benzintank vorrätig ist.
39

40
Diese Seite wurde absichtlich freigelassen

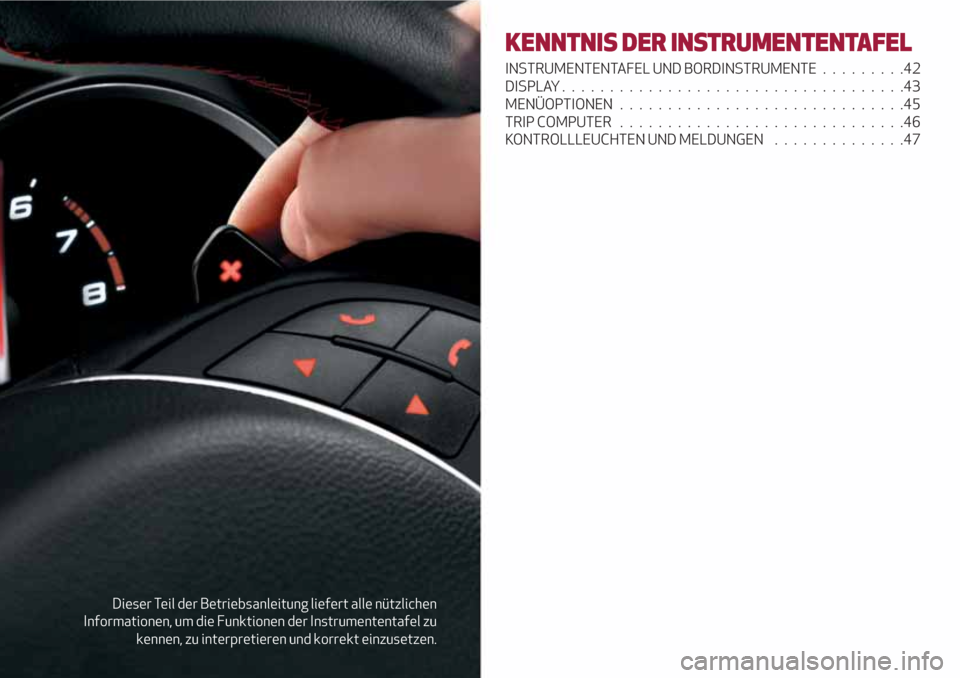

Dieser Teil der Betriebsanleitung liefert alle nützlichen
Informationen, um die Funktionen der Instrumententafel zu
kennen, zu interpretieren und korrekt einzusetzen.
KENNTNIS DER INSTRUMENTENTAFEL
INSTRUMENTENTAFEL UND BORDINSTRUMENTE.........42
DISPLAY....................................43
MENÜOPTIONEN ..............................45
TRIP COMPUTER..............................46
KONTROLLLEUCHTEN UND MELDUNGEN..............47

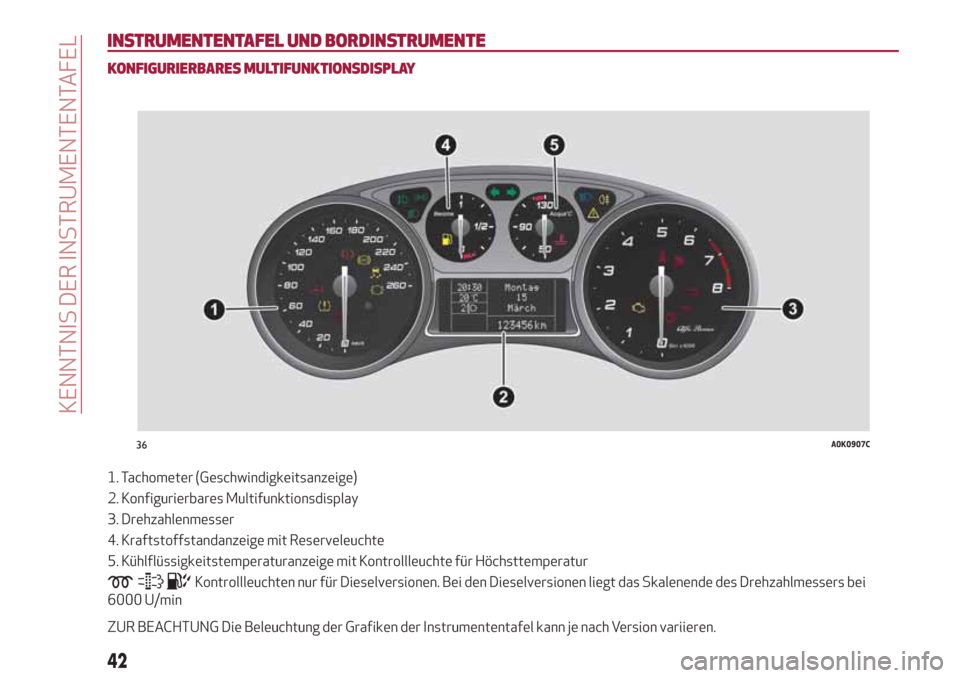

INSTRUMENTENTAFEL UND BORDINSTRUMENTE
KONFIGURIERBARES MULTIFUNKTIONSDISPLAY
1. Tachometer (Geschwindigkeitsanzeige)
2. Konfigurierbares Multifunktionsdisplay
3. Drehzahlenmesser
4. Kraftstoffstandanzeige mit Reserveleuchte
5. Kühlflüssigkeitstemperaturanzeige mit Kontrollleuchte für Höchsttemperatur
Kontrollleuchten nur für Dieselversionen. Bei den Dieselversionen liegt das Skalenende des Drehzahlmessers bei
6000 U/min
ZUR BEACHTUNG Die Beleuchtung der Grafiken der Instrumententafel kann je nach Version variieren.
36A0K0907C
42
KENNTNIS DER INSTRUMENTENTAFEL

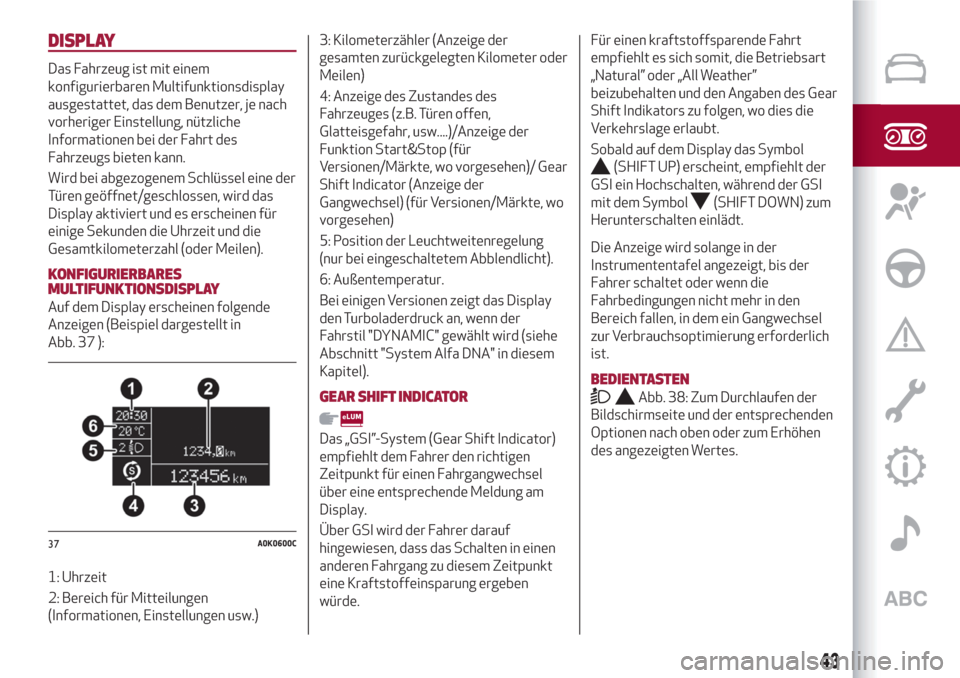

DISPLAY
Das Fahrzeug ist mit einem
konfigurierbaren Multifunktionsdisplay
ausgestattet, das dem Benutzer, je nach
vorheriger Einstellung, nützliche
Informationen bei der Fahrt des
Fahrzeugs bieten kann.
Wird bei abgezogenem Schlüssel eine der
Türen geöffnet/geschlossen, wird das
Display aktiviert und es erscheinen für
einige Sekunden die Uhrzeit und die
Gesamtkilometerzahl (oder Meilen).
KONFIGURIERBARES
MULTIFUNKTIONSDISPLAY
Auf dem Display erscheinen folgende
Anzeigen (Beispiel dargestellt in
Abb. 37 ):
1: Uhrzeit
2: Bereich für Mitteilungen
(Informationen, Einstellungen usw.)3: Kilometerzähler (Anzeige der
gesamten zurückgelegten Kilometer oder
Meilen)
4: Anzeige des Zustandes des
Fahrzeuges (z.B. Türen offen,
Glatteisgefahr, usw....)/Anzeige der
Funktion Start&Stop (für
Versionen/Märkte, wo vorgesehen)/ Gear
Shift Indicator (Anzeige der
Gangwechsel) (für Versionen/Märkte, wo
vorgesehen)
5: Position der Leuchtweitenregelung
(nur bei eingeschaltetem Abblendlicht).
6: Außentemperatur.
Bei einigen Versionen zeigt das Display
den Turboladerdruck an, wenn der
Fahrstil "DYNAMIC" gewählt wird (siehe
Abschnitt "System Alfa DNA" in diesem
Kapitel).
GEAR SHIFT INDICATOR
Das „GSI”-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen
Zeitpunkt für einen Fahrgangwechsel
über eine entsprechende Meldung am
Display.
Über GSI wird der Fahrer darauf
hingewiesen, dass das Schalten in einen
anderen Fahrgang zu diesem Zeitpunkt
eine Kraftstoffeinsparung ergeben
würde.Für einen kraftstoffsparende Fahrt
empfiehlt es sich somit, die Betriebsart
„Natural” oder „All Weather”
beizubehalten und den Angaben des Gear
Shift Indikators zu folgen, wo dies die
Verkehrslage erlaubt.
Sobald auf dem Display das Symbol
(SHIFT UP) erscheint, empfiehlt der
GSI ein Hochschalten, während der GSI
mit dem Symbol
(SHIFT DOWN) zum
Herunterschalten einlädt.
Die Anzeige wird solange in der
Instrumententafel angezeigt, bis der
Fahrer schaltet oder wenn die
Fahrbedingungen nicht mehr in den
Bereich fallen, in dem ein Gangwechsel
zur Verbrauchsoptimierung erforderlich
ist.
BEDIENTASTEN
Abb. 38: Zum Durchlaufen der
Bildschirmseite und der entsprechenden
Optionen nach oben oder zum Erhöhen
des angezeigten Wertes.
37A0K0600C
43

SET ESC: Kurzes Drücken für den Zugriff
auf das Menü und/oder Wechsel zur
nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
Langer Druck der Taste für die Rückkehr
zur Standardbildschirmseite.
: Um die Anzeige und die
entsprechenden Optionen nach unten zu
durchlaufen oder um den angezeigten
Wert zu verringern.
ZUR BEACHTUNG Die Tasten
undaktivieren
entsprechend der nachstehenden
Situationen unterschiedliche Funktionen:
Innerhalb des Menüs erlauben sie das
Aufwärts- bzw. Abwärtsscrollen.
Während der Einstellungsvorgänge
ermöglichen sie das Erhöhen oder
Verringern eines Wertes.
HAUPTMENÜ
Das Menü besteht aus einer Reihe von
Punkten, die durch die Tasten
und
gewählt werden können. Damit
wird der Zugang zu den verschiedenen
Auswahlen und Einstellungen (Setup)
möglich, die nachfolgend aufgeführt sind.
Für einige Optionen ist ein Untermenü
vorgesehen. Das Menü kann durch kurzes
Drücken der Taste SET ESC aktiviert
werden.
Das Menü besteht aus folgenden
Optionen:
MENÜ
BELEUCHTUNG
SUMMER GESCHWINDIGKEIT
SCHEINWERFERSENSOR (wo
vorhanden)
REGENSENSOR (wo vorhanden)
AKTIVIERUNG TRIP B
UHRZEIT EINSTELLEN
DATUM EINSTELLEN
ERSE SEITE (wo vorhanden)
AUTOCLOSE
MASSEINHEIT
SPRACHE
LAUTSTÄRKE MELDUNGEN
BEEP SICHERHEITSGURTE
SERVICE
BEIFAHRERAIRBAG
TAGFAHRLICHT
ANPASSUNGSFÄHIGE
SCHEINWERFER (wo vorhanden)
INNENLEUCHTEN
VERLASSEN DES MENÜS
Einige Punkte bei den Fahrzeugen mit
Uconnect-System™(wo vorhanden)
werden auf dem Display angezeigt.
Auswahl eines Menüpunkts des
Hauptmenüs ohne Untermenü:
Durch kurzen Druck der Taste SET ESC
kann die Einstellung des Hauptmenüs
ausgewählt werden, die geändert werden
soll;
Durch Betätigung der Tasten
und(mit Einzeldruck)
kann die neue Einstellung ausgewählt
werden.
Durch kurzen Druck der Taste SET ESC
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher
gewählten Position des Hauptmenüs
zurückkehren.
38A0K0541C
44
KENNTNIS DER INSTRUMENTENTAFEL

Auswahl eines Menüpunktes des
Hauptmenüs mit Untermenü:
Durch kurzes Drücken der Taste SET
ESC wird die erste Position des
Untermenüs angezeigt;
Durch Betätigung der Tasten
oder(mit Einzeldruck)
können alle Positionen des Untermenüs
durchlaufen werden.
Durch einen kurzen Druck der Taste
SET ESC können Sie die angezeigte
Position des Untermenüs auswählen,
dann gelangen Sie zum entsprechenden
Einstellungsmenü;
Durch Betätigung der Tasten
oder(mit Einzeldruck)
kann die neue Einstellung dieser Position
des Untermenüs ausgewählt werden;
Durch kurzen Druck der Taste SET ESC
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher
gewählten Position des Untermenüs
zurückkehren.
MENÜOPTIONEN
ZUR BEACHTUNG Mit dem
Uconnect™-System werden einige
Menüoptionen auf dem Display dieser
Vorrichtung und nicht auf dem Display
der Instrumententafel angezeigt
(Querverweis auf die Angaben im Kapitel
über Multimedia oder in der online
verfügbaren Ergänzung).
Menü
Setup-Menü öffnen.
Beleuchtung
(nur bei eingeschaltetem Standlicht)
Einstellen (in 8 Stufen) der Helligkeit der
Instrumententafel, der Bedienung des
Uconnect™-Systems (für Versionen/
Märkte, wo vorgesehen) und der
Bedienung der automatischen
Klimaanlage (für Versionen/Märkte, wo
vorgesehen).
Beep Geschwindigkeit
Einstellen der
Geschwindigkeitsbegrenzung (km/h
oder mph). Wird diese überschritten, wird
der Fahrer durch ein akustisches Signal
gewarnt.Scheinwerfersensor
(für Versionen / Märkte, wo vorgesehen)
Automatisches Ein- oder Ausschalten der
Scheinwerfer je nach Helligkeit der
Umgebung.
Die Sensibilität des Dämmerungssensors
kann auf 3 Stufen eingestellt werden
(Stufe 1 = minimale Sensibilität; Stufe 2 =
mittlere Sensibilität; Stufe 3 = maximale
Sensibilität).
Regensensor
(für Versionen / Märkte, wo vorgesehen)
Einstellung (in 4 Stufen) der
Empfindlichkeit des Regensensors.
Aktivierung Trip B
Aktivierung (On) und Deaktivierung (Off)
der Anzeige des Trip B (Teilstrecke).
Weitere Informationen sind dem
Abschnitt „Trip Computer” zu entnehmen.
Einstellung der Uhrzeit
Einstellung der Uhrzeit mittels zweier
Untermenüs: „Uhrzeit“ und „Format“.
Einstellung des Datums
Aktualisierung des Datums (Tag - Monat -
Jahr).
Hauptseite
(für Versionen / Märkte, wo vorgesehen)
Auswahl der Art der Information, die auf
der Hauptseite angezeigt werden soll.
Man kann das Datum oder die Teilstrecke
anzeigen.
45

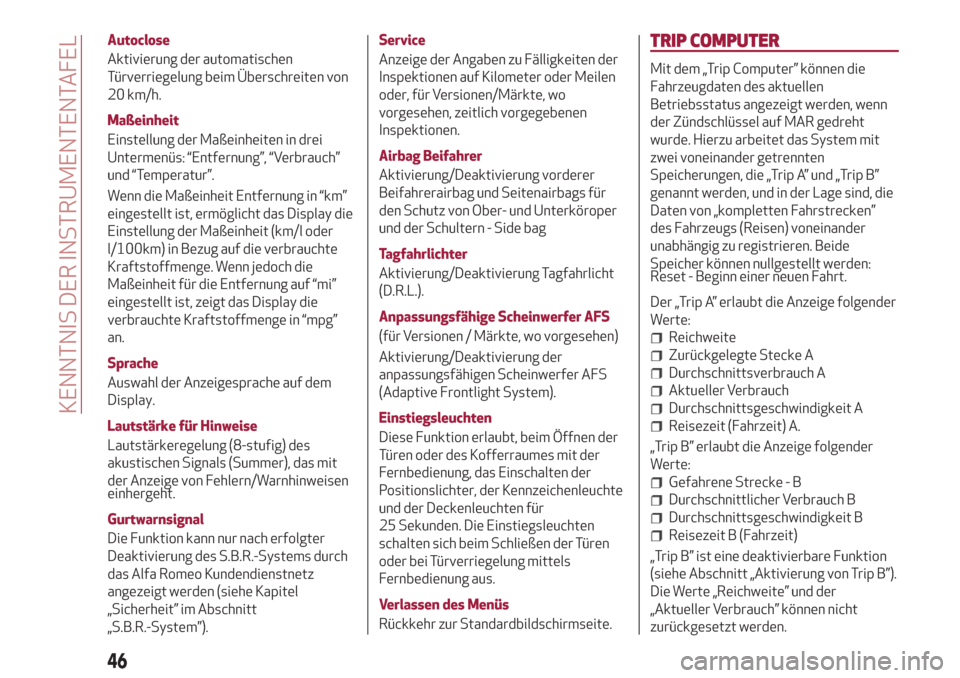

Autoclose
Aktivierung der automatischen
Türverriegelung beim Überschreiten von
20 km/h.
Maßeinheit
Einstellung der Maßeinheiten in drei
Untermenüs: “Entfernung”, “Verbrauch”
und “Temperatur”.
Wenn die Maßeinheit Entfernung in “km”
eingestellt ist, ermöglicht das Display die
Einstellung der Maßeinheit (km/l oder
l/100km) in Bezug auf die verbrauchte
Kraftstoffmenge. Wenn jedoch die
Maßeinheit für die Entfernung auf “mi”
eingestellt ist, zeigt das Display die
verbrauchte Kraftstoffmenge in “mpg”
an.
Sprache
Auswahl der Anzeigesprache auf dem
Display.
Lautstärke für Hinweise
Lautstärkeregelung (8-stufig) des
akustischen Signals (Summer), das mit
der Anzeige von Fehlern/Warnhinweisen
einhergeht.
Gurtwarnsignal
Die Funktion kann nur nach erfolgter
Deaktivierung des S.B.R.-Systems durch
das Alfa Romeo Kundendienstnetz
angezeigt werden (siehe Kapitel
„Sicherheit” im Abschnitt
„S.B.R.-System”).Service
Anzeige der Angaben zu Fälligkeiten der
Inspektionen auf Kilometer oder Meilen
oder, für Versionen/Märkte, wo
vorgesehen, zeitlich vorgegebenen
Inspektionen.
Airbag Beifahrer
Aktivierung/Deaktivierung vorderer
Beifahrerairbag und Seitenairbags für
den Schutz von Ober- und Unterköroper
und der Schultern - Side bag
Tagfahrlichter
Aktivierung/Deaktivierung Tagfahrlicht
(D.R.L.).
Anpassungsfähige Scheinwerfer AFS
(für Versionen / Märkte, wo vorgesehen)
Aktivierung/Deaktivierung der
anpassungsfähigen Scheinwerfer AFS
(Adaptive Frontlight System).
Einstiegsleuchten
Diese Funktion erlaubt, beim Öffnen der
Türen oder des Kofferraumes mit der
Fernbedienung, das Einschalten der
Positionslichter, der Kennzeichenleuchte
und der Deckenleuchten für
25 Sekunden. Die Einstiegsleuchten
schalten sich beim Schließen der Türen
oder bei Türverriegelung mittels
Fernbedienung aus.
Verlassen des Menüs
Rückkehr zur Standardbildschirmseite.TRIP COMPUTER
Mit dem „Trip Computer” können die
Fahrzeugdaten des aktuellen
Betriebsstatus angezeigt werden, wenn
der Zündschlüssel auf MAR gedreht
wurde. Hierzu arbeitet das System mit
zwei voneinander getrennten
Speicherungen, die „Trip A” und „Trip B”
genannt werden, und in der Lage sind, die
Daten von „kompletten Fahrstrecken”
des Fahrzeugs (Reisen) voneinander
unabhängig zu registrieren. Beide
Speicher können nullgestellt werden:
Reset - Beginn einer neuen Fahrt.
Der „Trip A” erlaubt die Anzeige folgender
Werte:
Reichweite
Zurückgelegte Stecke A
Durchschnittsverbrauch A
Aktueller Verbrauch
Durchschnittsgeschwindigkeit A
Reisezeit (Fahrzeit) A.
„Trip B” erlaubt die Anzeige folgender
Werte:
Gefahrene Strecke - B
Durchschnittlicher Verbrauch B
Durchschnittsgeschwindigkeit B
Reisezeit B (Fahrzeit)
„Trip B” ist eine deaktivierbare Funktion
(siehe Abschnitt „Aktivierung von Trip B”).
Die Werte „Reichweite” und der
„Aktueller Verbrauch” können nicht
zurückgesetzt werden.
46
KENNTNIS DER INSTRUMENTENTAFEL
