2018 Alfa Romeo Giulietta Betriebsanleitung (in German)

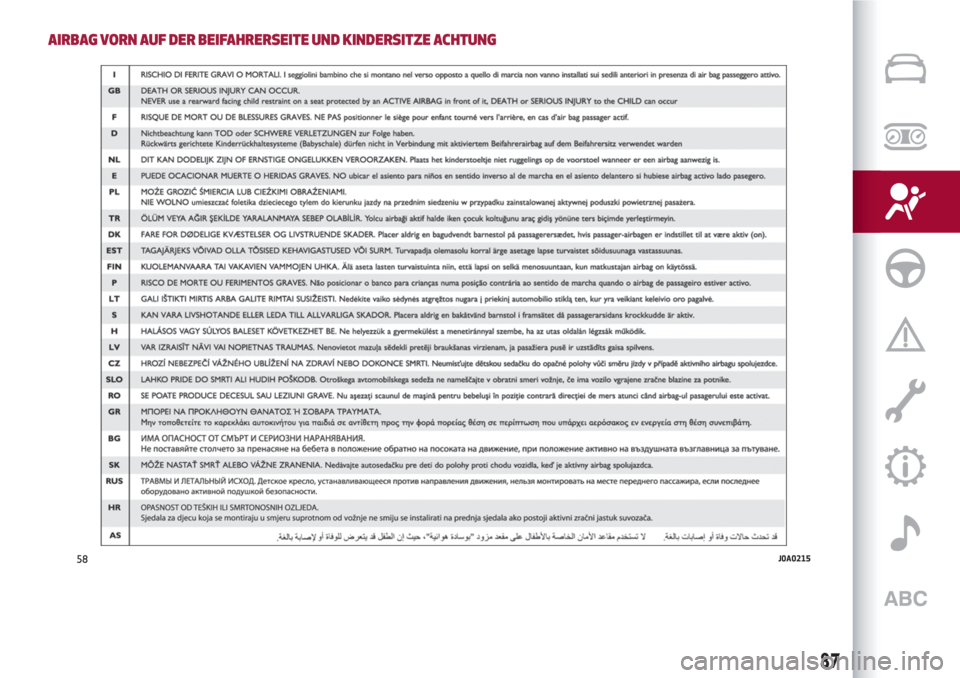

AIRBAG VORN AUF DER BEIFAHRERSEITE UND KINDERSITZE ACHTUNG
58J0A0215
87

ZUR BEACHTUNG
74)Keine Aufkleber oder andere Gegenstände auf dem Lenkrad, am Armaturenbrett im Bereich des Airbag auf der Beifahrerseite, auf der
Seitenverkleidung und an den Sitzen anbringen. Keine Gegenstände (z. B. Mobiltelefone) auf das Armaturenbrett auf der Beifahrerseite legen, die
das korrekte Aufblasen des Beifahrerairbags verhindern und außerdem die Fahrzeuginsassen schwer verletzen könnten.
75)Fahren Sie immer so, dass die Hände am Lenkradkranz liegen, damit sich, bei einer Auslösung des Airbags, dieses ohne Behinderungen
aufblasen kann. Nicht mit nach vorne geneigtem Körper fahren, sondern sich immer an die richtig eingestellte Rückenlehne anlehnen.
76)Die entgegen der Verkehrsrichtung installierten Kindersitze dürfen auf keinen Fall auf dem Beifahrersitz installiert werden, wenn der Airbag
für diesen Sitz aktiv ist. Das Auslösen des Airbags bei einem Aufprall könnte, unabhängig von der Schwere des Aufpralls, tödliche Verletzungen für
das mitreisende Baby verursachen. Daher muss der Beifahrerairbag immer deaktiviert werden, wenn auf dem Beifahrersitz ein Kindersitz
entgegen der Fahrtrichtung installiert wird. Außerdem muss der Beifahrersitz so weit wie möglich nach hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit dem Armaturenbrett zu vermeiden. Den Beifahrerairbag sofort wieder aktivieren, sobald der Kindersitz
entfernt wurde.
77)Für die Deaktivierung der Airbags lesen Sie bitte Kapitel "Kenntnis des Fahrzeuges", Abschnitt "Menüoptionen".
78)Die Störung der Kontrollleuchte
wird durch das Aufleuchten der Kontrollleuchtegemeldet. Das Airbag-System sorgt auch für die
automatische Deaktivierung des Airbags auf der Beifahrerseite (für Versionen/Märkte, wo vorgesehen). Suchen Sie umgehend das Alfa
Romeo-Servicenetz auf und lassen Sie die Anlage kontrollieren.
88
SICHERHEIT

SEITENAIRBAGS (SIDEBAG -
WINDOWBAG)
Um den Schutz der Insassen zu steigern,
ist das Fahrzeug für den Fall eines
Seitenaufpralls mit vorderen
Seitenairbags für den Schutz von Ober-
und Unterkörper, sowie Schultern (Side
Bag) und Kopfairbags (Window Bag) für
die vorderen und hinteren Insassen
ausgestattet.
Die nicht erfolgte Aktivierung der
Seitenairbags bei anderen Aufprallarten
(Frontalaufprall, Auffahrunfall,
Überschlagen usw...) zeigt daher keinen
Systemfehler an.
VORDERE SEITENAIRBAGS
(SIDEBAGS)
Sie bestehen aus zwei Kissenarten in den
Rückenlehnen der Vordersitze
Abb. 59 und schützen den Brustkorb und
die Schultern der Insassen bei einem
mittleren-schweren Seitenaufprall.
SIDEBAGS FÜR DEN SCHUTZ DES
KOPFES (WINDOW BAG)
Sie bestehen aus zwei „Vorhang”-Kissen
hinter der seitlichen Verkleidung des
Daches und ist mit speziellen Blenden
Abb. 60 abgedeckt.
Sie haben die Aufgabe, den Kopf der
vorderen und hinteren Insassen bei einem
seitlichen Aufprall durch die große
Oberfläche der Kissen zu schützen.
Im Falle eines leichten Seitenaufpralls ist
die Aktivierung der Side Bags nicht
erforderlich.
Im Falle seitlicher Zusammenstöße von
geringer Stärke (bei denen die
Rückhaltwirkung der Sicherheitsgurte
ausreichend ist), werden die Airbags nicht
ausgelöst. Die Sicherheitsgurte müssen
deshalb auf jeden Fall angelegt werden.Den besten Schutz bei einem seitlichen
Aufprall gewährleistet das System, wenn
man eine korrekte Position auf dem Sitz
einnimmt, damit sich der Window Bag
korrekt aufblasen kann.
HINWEIS
Die Sitze nicht mit Wasser oder
Dampfdruck reinigen (sondern von Hand
oder an den automatischen
Waschanlagen für Sitze).
Die Aktivierung der Frontairbags
und/oder Sidebags ist möglich, wenn das
Fahrzeug einem Aufprall unterliegt, der
den Bereich des Unterbodens betrifft
(z.B. starke Stöße gegen Stufen,
Bordsteine, Fallen des Fahrzeuges in
große Löcher oder Straßenunebenheiten,
usw...).
Das Auslösen der Airbags befreit eine
kleine Menge Staub: dieser ist nicht giftig
und zeigt keinen beginnenden Brand an.
Der Staub könnte jedoch die Haut und die
Augen reizen: waschen Sie sich in diesem
Fall mit Neutralseife und Wasser.
Alle Eingriffe, sei es die Kontrolle,
Reparatur oder Ersatz des Airbags,
müssen durch das Alfa Romeo-
Kundendienstnetz ausgeführt werden.
Bei Verschrottung des Fahrzeugs wird
sich das Alfa Romeo-Kundendienstnetz,
um die Deaktivierung der Airbag-Anlage
kümmern.
59A0K0629C
60A0K0035C
89

Die Aktivierung der Gurtstraffer und der
Airbags wird, je nach Aufprallart,
differenziert entschieden. Die nicht
erfolgende Aktivierung einer oder
mehrerer dieser Elemente ist deshalb
kein Anzeichen für eine Funktionsstörung
des Systems.
79) 80) 81) 82) 83) 84) 85) 86) 87) 88) 89)
ZUR BEACHTUNG
79)Keine harten Gegenstände an die
Kleiderhaken oder die Haltegriffe hängen.
80)Den Kopf, die Arme oder die Ellenbogen
nicht auf die Tür, die Fenster und im Bereich
des Window Bag aufstützen, um mögliche
Verletzungen während des Aufblasens zu
vermeiden.
81)Nie den Kopf, die Arme oder die Ellbogen
aus den Fenstern herausragen lassen.
82)Wenn die Kontrollleuchte
beim
Drehen des Schlüssels auf MAR nicht
aufleuchtet oder während der Fahrt ständig
leuchtet (bei einigen Versionen zusammen
mit einer Meldung auf dem Display), kann es
sein, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer bei
einem Unfall nicht aktiviert oder in einigen
wenigen Fällen fälschlicherweise aktiviert.
Suchen Sie umgehend das Alfa
Romeo-Servicenetz auf und lassen Sie die
Anlage kontrollieren.83)Nicht mit Gegenständen auf dem Schoß
oder vor dem Brustkorb und noch weniger
mit Pfeife, Bleistiften usw. zwischen den
Lippen fahren. Bei einem Unfall mit Auslösen
des Airbags könnten dadurch schwere
Verletzungen entstehen.
84)Bei Diebstahl oder versuchtem
Diebstahl des Fahrzeugs, bei Vandalismus,
Überschwemmung oder Hochwasser muss
das Airbag-System vom Alfa
Romeo-Kundendienstnetz überprüft werden.
85)Die Airbags können sich auch bei
abgestelltem Motor aktivieren, wenn der
Zündschlüssel auf MAR steht und das
stehende Fahrzeug von einem anderen
Fahrzeug angefahren wird. Auch bei
stehendem Fahrzeug gilt daher: Die
entgegen der Verkehrsrichtung installierten
Kindersitze dürfen auf keinen Fall auf dem
Beifahrersitz installiert werden, wenn der
Airbag für diesen Sitz aktiv sind. Die
Auslösung des Airbags bei einem Aufprall
könnte zu tödlichen Verletzungen des
transportierten Kindes führen. Daher muss
der Beifahrerairbag immer deaktiviert
werden, wenn auf dem Beifahrersitz ein
Kindersitz entgegen der Fahrtrichtung
installiert wird. Außerdem muss der
Beifahrersitz so weit wie möglich nach
hinten geschoben werden, um einen
eventuellen Kontakt des Kindersitzes mit
dem Armaturenbrett zu vermeiden.Den Beifahrerairbag sofort wieder
aktivieren, sobald der Kindersitz entfernt
wurde. Abschließend wird daran erinnert,
dass keine Sicherheitsvorrichtung (Airbag,
oder Gurtstraffer) auf Grund eines Stoßes
ausgelöst wird, wenn der Zündschlüssel auf
STOP steht. Die nicht erfolgte Aktivierung
der Airbags darf in diesen Fällen nicht als
Fehlfunktion des Systems betrachtet
werden.
86)Beim Drehen des Zündschlüssels auf
MAR leuchtet die Kontrollleuchte
auf und
blinkt dann für einige Sekunden, danach
muss die Kontrollleuchte bei aktivem
Beifahrer-Airbag wieder ausgehen.
87)Das Auslösen des Frontairbags ist für
Aufprallstärken vorgesehen, die diejenigen
der Gurtstraffer übersteigen. Bei Stößen, die
zwischen den beiden Betätigungsgrenzen
liegen, ist es deshalb normal, wenn nur die
Gurtstraffer in Aktion treten.
88)Der Airbag ersetzt nicht die
Sicherheitsgurte, sondern verstärkt deren
Wirkung. Außerdem werden die Insassen, da
die Frontairbags bei einem frontalen
Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder
Umkippen nicht ausgelöst werden, nur durch
die Sicherheitsgurte geschützt, die deshalb
immer angelegt werden müssen.
89)Die Rückenlehne der Vordersitze
keinesfalls mit Schonbezügen abdecken,
wenn Sidebags vorhanden sind.
90
SICHERHEIT

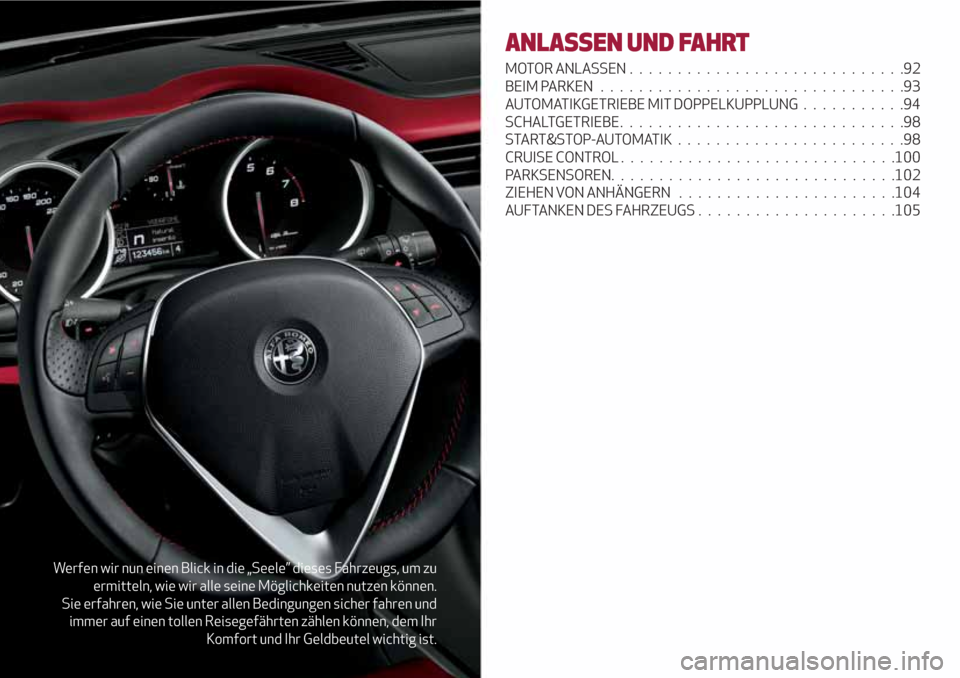

Werfen wir nun einen Blick in die „Seele” dieses Fahrzeugs, um zu
ermitteln, wie wir alle seine Möglichkeiten nutzen können.
Sie erfahren, wie Sie unter allen Bedingungen sicher fahren und
immer auf einen tollen Reisegefährten zählen können, dem Ihr
Komfort und Ihr Geldbeutel wichtig ist.
ANLASSEN UND FAHRT
MOTOR ANLASSEN.............................92
BEIM PARKEN................................93
AUTOMATIKGETRIEBE MIT DOPPELKUPPLUNG ...........94
SCHALTGETRIEBE..............................98
START&STOP-AUTOMATIK........................98
CRUISE CONTROL.............................100
PARKSENSOREN. .............................102
ZIEHEN VON ANHÄNGERN . . .....................104
AUFTANKEN DES FAHRZEUGS.....................105

MOTOR ANLASSEN
Vor dem Anlassen des Fahrzeugmotors,
den Sitz, die Innen- und Außenspiegel
einstellen und den Sicherheitsgurt
korrekt anschnallen.
Um den Motor zu starten, nie das
Gaspedal drücken.
Bei Bedarf werden am Display die
Meldungen über den Startvorgang
angezeigt.
MOTORANLASSVORGANG
90) 91) 92)
21) 22) 23)
Vorgehensweise:
Die Handbremse anziehen und den
Gangschalthebel in den Leerlauf stellen.
Den Zündschlüssel auf MAR drehen.
NUR BEI DIESELVERSIONEN: Auf der
Instrumententafel leuchtet die
Kontrollleuchte
und auf dem Display
wird das Symbol
angezeigt.
Warten, bis die Kontrollleuchten
erloschen sind.
Das Kupplungspedal ohne Betätigung
des Gaspedals ganz durchtreten.
Den Zündschlüssel auf AVV drehen
und loslassen, sobald der Motor startet.
Wenn das Symbolauf dem
Display bei Schlüssel auf MAR zusammen
mit der Kontrollleuchte
eingeschaltet bleibt, empfiehlt es
sich, den Schlüssel wieder auf STOP und
dann erneut auf MAR zu drehen. Falls das
Symbol weiterhin angezeigt wird, mit den
anderen mitgelieferten Schlüsseln
nochmal versuchen. Wenn es dann noch
immer nicht gelingt, den Motor zu
starten, wendet man sich an das Alfa
Romeo-Kundendienstnetz.
Bei abgestellten Motor den
Zündschlüssel nicht auf MAR lassen.
FALSCHE ANGABE DES
MOTORÖLSTANDES
(wo vorhanden)
Wird der Zündschalter auf MAR gedreht,
scheint auf dem Display bei geringem
Motorölstand einige Sekunden lang ein
entsprechender Warnhinweis auf.
ZUR BEACHTUNG Damit das Öl
vorschriftsgemäß nachgefüllt werden
kann, sollte, nachdem der Zündschlüssel
auf MAR gedreht wurde, ca. 2 Sekunden
gewartet werden, bevor der Motor
angelassen wird.
ZUR BEACHTUNG
90)Es ist gefährlich, den Motor in
geschlossenen Räumen zu betreiben. Der
Motor verbraucht Sauerstoff und gibt
Kohlendioxid, Kohlenmonoxid und andere
giftige Gase ab.
91)Solange der Motor nicht angelassen
wird, funktioniert die Servobremse nicht.
Daher ist ein viel stärkerer Kraftaufwand als
üblich auf das Bremspedal erforderlich.
92)Unbedingt das Anlassen durch
Anschieben, Anschleppen oder Nutzung von
Bergabfahrten vermeiden. Diese Manöver
können den Katalysator beschädigen.
ZUR BEACHTUNG
21)In der ersten Benutzungszeit, d.h.
während der ersten 1600 km (1000 Meilen)
sollten dem Fahrzeug keine
Höchstleistungen abverlangt werden (z. B.
extrem hohe Beschleunigungen, lange Fahrt
bei höchsten Drehzahlen, äußerst starkes
Bremsen usw.).
22)Bei abgestelltem Motor die
Startvorrichtung nicht auf MAR stehen
lassen, um zu vermeiden, dass unnötige
Stromaufnahme die Batterie entlädt.
23)Das „Gasgeben” vor dem Abstellen des
Motors ist sinnlos, verbraucht nutzlos
Kraftstoff und ist für den Motor schädlich.
92
ANLASSEN UND FAHRT

24)Das Aufleuchten der Kontrollleuchtenach dem Motorstart oder während
einer längeren Mitnahme weist auf eine
Störung im Vorglühsystem der Zündkerzen
hin. Springt der Motor an, kann das Fahrzeug
normal betrieben werden, aber Sie sollten so
schnell wie möglich das Alfa Romeo-
Kundendienstnetz aufsuchen.
BEIM PARKEN
Immer den Zündschlüssel abziehen, wenn
das Fahrzeug verlassen wird.
Nach dem Parken und beim Verlassen des
Fahrzeugs, folgendermaßen vorgehen:
Einen Gang einlegen (den 1. Gang bei
ansteigender und den Rückwärtsgang bei
abschüssiger Straße) und die Räder
eingeschlagen lassen.
Den Motor abstellen und die
Handbremse anziehen.
Wurde das Fahrzeug an einer steilen
Neigung abgestellt, wird empfohlen, die
Räder zudem mit einem Keil oder Stein zu
blockieren.
Bei den Versionen mit Getriebe Alfa TCT,
vor dem Loslassen des Bremspedals
warten, bis auf dem Display der
Buchstabe P erscheint.
ZUR BEACHTUNG Das FahrzeugNIEmit
Getriebe im Leerlauf verlassen (oder bei
den Versionen mit Getriebe Alfa TCT,
ohne das Getriebe auf P gestellt zu
haben).HANDBREMSE
Den Hebel 2 Abb. 61 nach oben ziehen,
bis die Blockierung des Fahrzeugs
gewährleistet ist.
Bei angezogener Handbremse und
Zündschlüssel auf MAR leuchtet auf der
Instrumententafel die Kontrollleuchte
.
Zur Ausschaltung muss der Hebel 2 leicht
emporgehoben werden; die Taste
1 drücken und gedrückt halten und den
Hebel senken: die Kontrollleuchte
auf der Instrumententafel erlischt.
93) 94)
ZUR BEACHTUNG Diese Manöver bei
gedrücktem Bremspedal durchführen.
ZUR BEACHTUNG Heben Sie bei den
Fahrzeugen mit Armlehne vorne diese so
61A0K0615C
93
an, dass sie kein Hindernis bei der
Betätigung der Handbremse darstellen
kann.

ZUR BEACHTUNG
93)Lassen Sie Kinder nie alleine und
unbeaufsichtigt im Fahrzeug; wenn Sie das
Fahrzeug verlassen, ziehen Sie den Schlüssel
ab und nehmen Sie ihn mit.
94)Das Fahrzeug muss nach einigen
Einrastungen des Handbremshebels
blockiert sein: Sollte dies nicht der Fall sein,
das Alfa Romeo-Kundendienstnetz
aufsuchen, um die Einstellung vornehmen zu
lassen. Das Fahrzeug immer sicher parken,
und die obigen Angaben sowie die geltende
Straßenverkehrsordnung berücksichtigen.
AUTOMATIKGETRIEBE MIT
DOPPELKUPPLUNG
(für Versionen / Märkte, wo vorgesehen)
WÄHLHEBEL
Der Gangwählhebel besitzt folgende
Stellungen:
P= Parken
R= Rückwärtsgang
N= Leerlauf
D= Drive (automatischer
Vorwärtsgang)
+= sequentielles Hochschalten
+= sequentielles Herunterschalten
Bei sequentieller Verwendung des
Schalthebels, indem dieser von D nach
links verschoben wird, rasten die
Positionen gegen + oder gegen – nicht ein.
Am Hebel befindet sich eine Taste A, die
gedrückt werden muss, um den Hebel in
die Stellungen P oder R zu schieben.
Der Wechsel von D in den „sequentiellen
Betrieb” und umgekehrt ist frei.
Der Übergang von D auf N ist frei.
Die Wechsel von N auf R oder von R auf P
sind nur bei gedrückter Schalthebeltaste
möglich.
MOTOR ANLASSEN
Das Anlassen ist nur mit Schalthebel in
Position P oder N (mit oder ohne
gedrücktem Bremspedal) möglich.
Beim Anlassen befindet sich das System
in Position N oder P (letztere entspricht
einem Leerlauf, aber die Räder des
Fahrzeugs sind mechanisch blockiert).
System Start&Stop
Bei stillstehendem Fahrzeug und
aktiviertem Start&Stop schaltet der
Motor ab, wenn sich der Schalthebel in
einer von R abweichenden Position (zum
Parken) befindet.
Bei einem Haltevorgang in einer Steigung
ist das Abstellen des Motors deaktiviert,
damit die „Hill Holder”-Funktion
eingreifen kann (Ausnahme: bei geringen
Steigungen und bei nicht vollständig
gedrücktem Bremspedal).
Der automatische Neustart des Motors
erfolgt wenn:
Das Bremspedal losgelassen wird und
sich der Schalthebel nicht in den
Positionen N oder P befindet.
der Schalthebel in die nicht
einrastende Position +, - oder in die
Position R gebracht wird.
Wenn der Getriebehebel von D nach
links in den „sequentiellen Betrieb”
geschaltet wird.
94
ANLASSEN UND FAHRT
