2018 Alfa Romeo Giulietta Betriebsanleitung (in German)

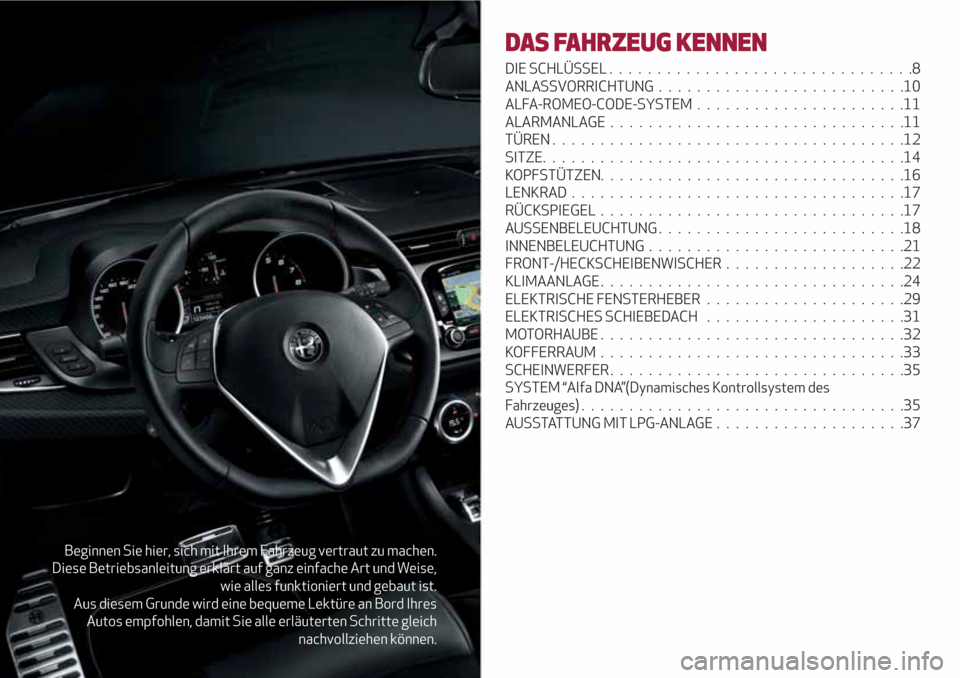

Beginnen Sie hier, sich mit Ihrem Fahrzeug vertraut zu machen.
Diese Betriebsanleitung erklärt auf ganz einfache Art und Weise,
wie alles funktioniert und gebaut ist.
Aus diesem Grunde wird eine bequeme Lektüre an Bord Ihres
Autos empfohlen, damit Sie alle erläuterten Schritte gleich
nachvollziehen können.
DAS FAHRZEUG KENNEN
DIE SCHLÜSSEL................................8
ANLASSVORRICHTUNG..........................10
ALFA-ROMEO-CODE-SYSTEM......................11
ALARMANLAGE...............................11
TÜREN.....................................12
SITZE......................................14
KOPFSTÜTZEN. . ..............................16
LENKRAD...................................17
RÜCKSPIEGEL................................17
AUSSENBELEUCHTUNG..........................18
INNENBELEUCHTUNG ...........................21
FRONT-/HECKSCHEIBENWISCHER . . .................22
KLIMAANLAGE................................24
ELEKTRISCHE FENSTERHEBER.....................29
ELEKTRISCHES SCHIEBEDACH .....................31
MOTORHAUBE . . ..............................32
KOFFERRAUM................................33
SCHEINWERFER . ..............................35
SYSTEM “Alfa DNA”(Dynamisches Kontrollsystem des
Fahrzeuges)..................................35
AUSSTATTUNG MIT LPG-ANLAGE....................37

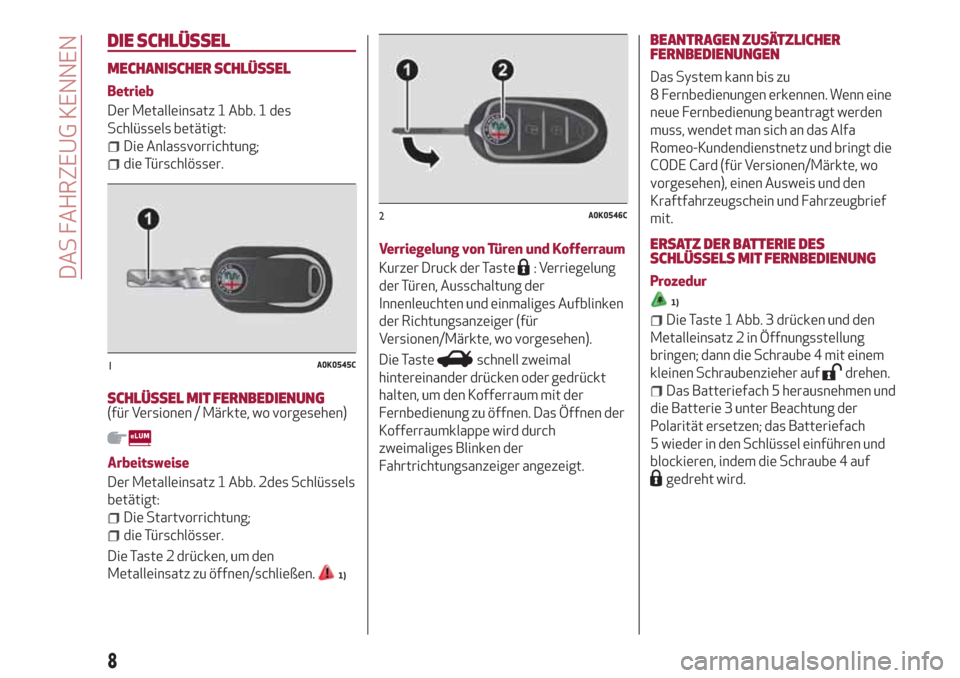

DIE SCHLÜSSEL
MECHANISCHER SCHLÜSSEL
Betrieb
Der Metalleinsatz 1 Abb. 1 des
Schlüssels betätigt:
Die Anlassvorrichtung;
die Türschlösser.
SCHLÜSSEL MIT FERNBEDIENUNG(für Versionen / Märkte, wo vorgesehen)
Arbeitsweise
Der Metalleinsatz 1 Abb. 2des Schlüssels
betätigt:
Die Startvorrichtung;
die Türschlösser.
Die Taste 2 drücken, um den
Metalleinsatz zu öffnen/schließen.
1)
Verriegelung von Türen und Kofferraum
Kurzer Druck der Taste
: Verriegelung
der Türen, Ausschaltung der
Innenleuchten und einmaliges Aufblinken
der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Die Taste
schnell zweimal
hintereinander drücken oder gedrückt
halten, um den Kofferraum mit der
Fernbedienung zu öffnen. Das Öffnen der
Kofferraumklappe wird durch
zweimaliges Blinken der
Fahrtrichtungsanzeiger angezeigt.
BEANTRAGEN ZUSÄTZLICHER
FERNBEDIENUNGEN
Das System kann bis zu
8 Fernbedienungen erkennen. Wenn eine
neue Fernbedienung beantragt werden
muss, wendet man sich an das Alfa
Romeo-Kundendienstnetz und bringt die
CODE Card (für Versionen/Märkte, wo
vorgesehen), einen Ausweis und den
Kraftfahrzeugschein und Fahrzeugbrief
mit.
ERSATZ DER BATTERIE DES
SCHLÜSSELS MIT FERNBEDIENUNG
Prozedur
1)
Die Taste 1 Abb. 3 drücken und den
Metalleinsatz 2 in Öffnungsstellung
bringen; dann die Schraube 4 mit einem
kleinen Schraubenzieher auf
drehen.
Das Batteriefach 5 herausnehmen und
die Batterie 3 unter Beachtung der
Polarität ersetzen; das Batteriefach
5 wieder in den Schlüssel einführen und
blockieren, indem die Schraube 4 auf
gedreht wird.
1A0K0545C
2A0K0546C
8
DAS FAHRZEUG KENNEN

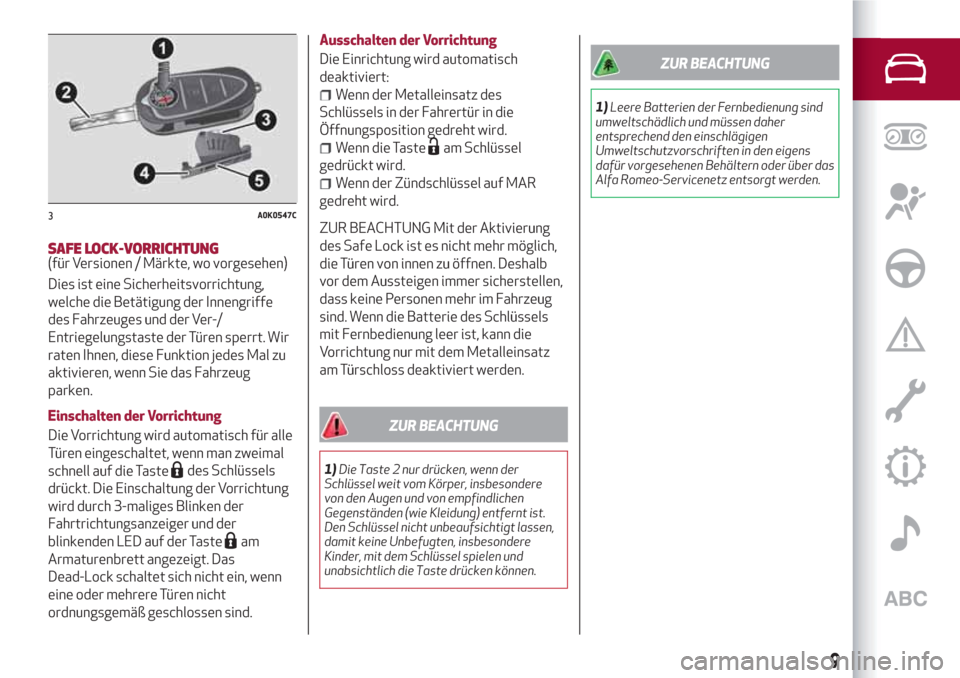

SAFE LOCK-VORRICHTUNG(für Versionen / Märkte, wo vorgesehen)
Dies ist eine Sicherheitsvorrichtung,
welche die Betätigung der Innengriffe
des Fahrzeuges und der Ver-/
Entriegelungstaste der Türen sperrt. Wir
raten Ihnen, diese Funktion jedes Mal zu
aktivieren, wenn Sie das Fahrzeug
parken.
Einschalten der Vorrichtung
Die Vorrichtung wird automatisch für alle
Türen eingeschaltet, wenn man zweimal
schnell auf die Taste
des Schlüssels
drückt. Die Einschaltung der Vorrichtung
wird durch 3-maliges Blinken der
Fahrtrichtungsanzeiger und der
blinkenden LED auf der Taste
am
Armaturenbrett angezeigt. Das
Dead-Lock schaltet sich nicht ein, wenn
eine oder mehrere Türen nicht
ordnungsgemäß geschlossen sind.Ausschalten der Vorrichtung
Die Einrichtung wird automatisch
deaktiviert:
Wenn der Metalleinsatz des
Schlüssels in der Fahrertür in die
Öffnungsposition gedreht wird.
Wenn die Tasteam Schlüssel
gedrückt wird.
Wenn der Zündschlüssel auf MAR
gedreht wird.
ZUR BEACHTUNG Mit der Aktivierung
des Safe Lock ist es nicht mehr möglich,
die Türen von innen zu öffnen. Deshalb
vor dem Aussteigen immer sicherstellen,
dass keine Personen mehr im Fahrzeug
sind. Wenn die Batterie des Schlüssels
mit Fernbedienung leer ist, kann die
Vorrichtung nur mit dem Metalleinsatz
am Türschloss deaktiviert werden.
ZUR BEACHTUNG
1)Die Taste 2 nur drücken, wenn der
Schlüssel weit vom Körper, insbesondere
von den Augen und von empfindlichen
Gegenständen (wie Kleidung) entfernt ist.
Den Schlüssel nicht unbeaufsichtigt lassen,
damit keine Unbefugten, insbesondere
Kinder, mit dem Schlüssel spielen und
unabsichtlich die Taste drücken können.
ZUR BEACHTUNG
1)Leere Batterien der Fernbedienung sind
umweltschädlich und müssen daher
entsprechend den einschlägigen
Umweltschutzvorschriften in den eigens
dafür vorgesehenen Behältern oder über das
Alfa Romeo-Servicenetz entsorgt werden.
3A0K0547C
9

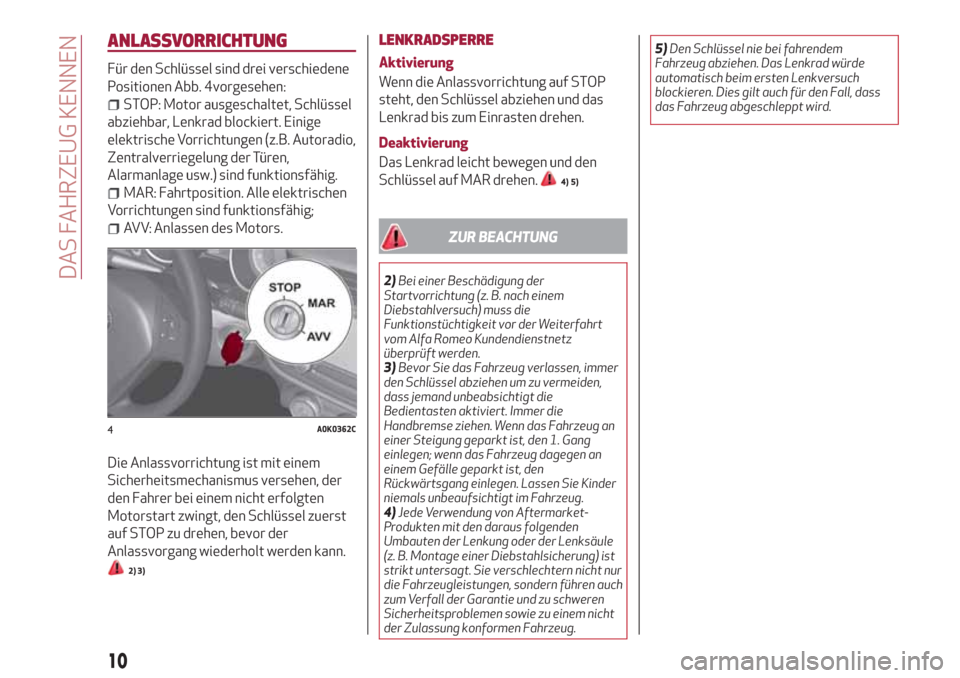

ANLASSVORRICHTUNG
Für den Schlüssel sind drei verschiedene
Positionen Abb. 4vorgesehen:
STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert. Einige
elektrische Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen,
Alarmanlage usw.) sind funktionsfähig.
MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, der
den Fahrer bei einem nicht erfolgten
Motorstart zwingt, den Schlüssel zuerst
auf STOP zu drehen, bevor der
Anlassvorgang wiederholt werden kann.
2) 3)
LENKRADSPERRE
Aktivierung
Wenn die Anlassvorrichtung auf STOP
steht, den Schlüssel abziehen und das
Lenkrad bis zum Einrasten drehen.
Deaktivierung
Das Lenkrad leicht bewegen und den
Schlüssel auf MAR drehen.
4) 5)
ZUR BEACHTUNG
2)Bei einer Beschädigung der
Startvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Alfa Romeo Kundendienstnetz
überprüft werden.
3)Bevor Sie das Fahrzeug verlassen, immer
den Schlüssel abziehen um zu vermeiden,
dass jemand unbeabsichtigt die
Bedientasten aktiviert. Immer die
Handbremse ziehen. Wenn das Fahrzeug an
einer Steigung geparkt ist, den 1. Gang
einlegen; wenn das Fahrzeug dagegen an
einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie Kinder
niemals unbeaufsichtigt im Fahrzeug.
4)Jede Verwendung von Aftermarket-
Produkten mit den daraus folgenden
Umbauten der Lenkung oder der Lenksäule
(z. B. Montage einer Diebstahlsicherung) ist
strikt untersagt. Sie verschlechtern nicht nur
die Fahrzeugleistungen, sondern führen auch
zum Verfall der Garantie und zu schweren
Sicherheitsproblemen sowie zu einem nicht
der Zulassung konformen Fahrzeug.5)Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad würde
automatisch beim ersten Lenkversuch
blockieren. Dies gilt auch für den Fall, dass
das Fahrzeug abgeschleppt wird.
4A0K0362C
10
DAS FAHRZEUG KENNEN

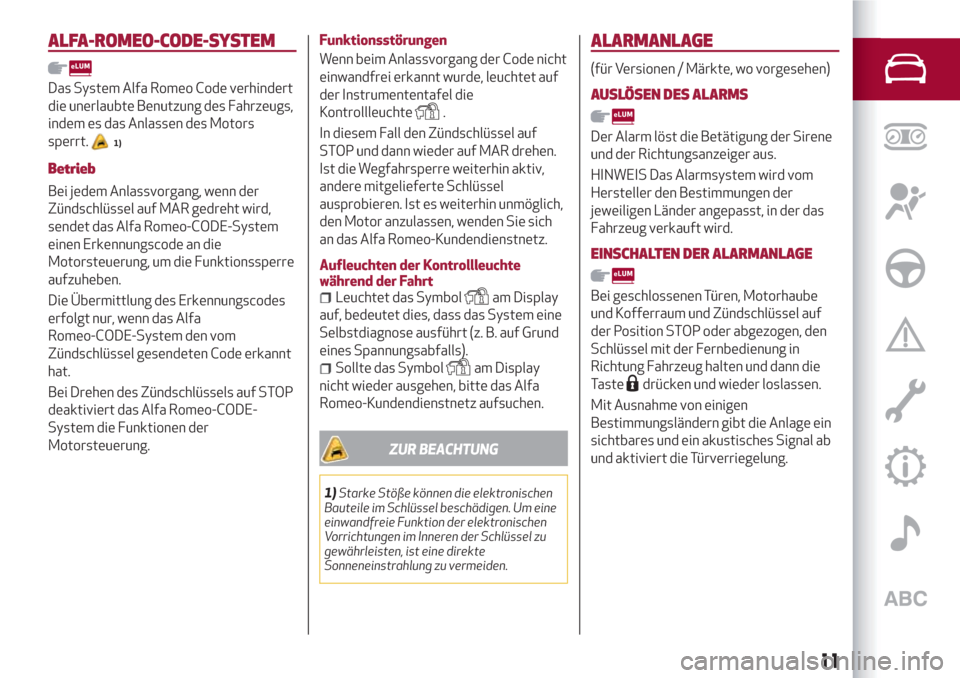

ALFA-ROMEO-CODE-SYSTEM
Das System Alfa Romeo Code verhindert
die unerlaubte Benutzung des Fahrzeugs,
indem es das Anlassen des Motors
sperrt.
1)
Betrieb
Bei jedem Anlassvorgang, wenn der
Zündschlüssel auf MAR gedreht wird,
sendet das Alfa Romeo-CODE-System
einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben.
Die Übermittlung des Erkennungscodes
erfolgt nur, wenn das Alfa
Romeo-CODE-System den vom
Zündschlüssel gesendeten Code erkannt
hat.
Bei Drehen des Zündschlüssels auf STOP
deaktiviert das Alfa Romeo-CODE-
System die Funktionen der
Motorsteuerung.Funktionsstörungen
Wenn beim Anlassvorgang der Code nicht
einwandfrei erkannt wurde, leuchtet auf
der Instrumententafel die
Kontrollleuchte
.
In diesem Fall den Zündschlüssel auf
STOP und dann wieder auf MAR drehen.
Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel
ausprobieren. Ist es weiterhin unmöglich,
den Motor anzulassen, wenden Sie sich
an das Alfa Romeo-Kundendienstnetz.
Aufleuchten der Kontrollleuchte
während der Fahrt
Leuchtet das Symbolam Display
auf, bedeutet dies, dass das System eine
Selbstdiagnose ausführt (z. B. auf Grund
eines Spannungsabfalls).
Sollte das Symbolam Display
nicht wieder ausgehen, bitte das Alfa
Romeo-Kundendienstnetz aufsuchen.
ZUR BEACHTUNG
1)Starke Stöße können die elektronischen
Bauteile im Schlüssel beschädigen. Um eine
einwandfreie Funktion der elektronischen
Vorrichtungen im Inneren der Schlüssel zu
gewährleisten, ist eine direkte
Sonneneinstrahlung zu vermeiden.
ALARMANLAGE
(für Versionen / Märkte, wo vorgesehen)
AUSLÖSEN DES ALARMS
Der Alarm löst die Betätigung der Sirene
und der Richtungsanzeiger aus.
HINWEIS Das Alarmsystem wird vom
Hersteller den Bestimmungen der
jeweiligen Länder angepasst, in der das
Fahrzeug verkauft wird.
EINSCHALTEN DER ALARMANLAGE
Bei geschlossenen Türen, Motorhaube
und Kofferraum und Zündschlüssel auf
der Position STOP oder abgezogen, den
Schlüssel mit der Fernbedienung in
Richtung Fahrzeug halten und dann die
Taste
drücken und wieder loslassen.
Mit Ausnahme von einigen
Bestimmungsländern gibt die Anlage ein
sichtbares und ein akustisches Signal ab
und aktiviert die Türverriegelung.
11

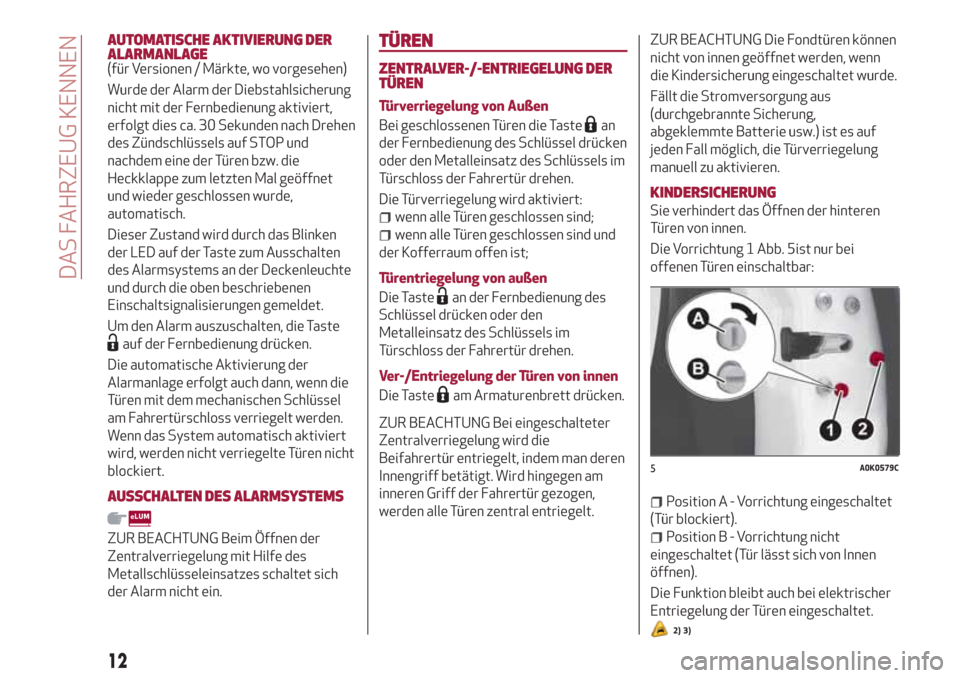

AUTOMATISCHE AKTIVIERUNG DER
ALARMANLAGE
(für Versionen / Märkte, wo vorgesehen)
Wurde der Alarm der Diebstahlsicherung
nicht mit der Fernbedienung aktiviert,
erfolgt dies ca. 30 Sekunden nach Drehen
des Zündschlüssels auf STOP und
nachdem eine der Türen bzw. die
Heckklappe zum letzten Mal geöffnet
und wieder geschlossen wurde,
automatisch.
Dieser Zustand wird durch das Blinken
der LED auf der Taste zum Ausschalten
des Alarmsystems an der Deckenleuchte
und durch die oben beschriebenen
Einschaltsignalisierungen gemeldet.
Um den Alarm auszuschalten, die Taste
auf der Fernbedienung drücken.
Die automatische Aktivierung der
Alarmanlage erfolgt auch dann, wenn die
Türen mit dem mechanischen Schlüssel
am Fahrertürschloss verriegelt werden.
Wenn das System automatisch aktiviert
wird, werden nicht verriegelte Türen nicht
blockiert.
AUSSCHALTEN DES ALARMSYSTEMS
ZUR BEACHTUNG Beim Öffnen der
Zentralverriegelung mit Hilfe des
Metallschlüsseleinsatzes schaltet sich
der Alarm nicht ein.
TÜREN
ZENTRALVER-/-ENTRIEGELUNG DER
TÜREN
Türverriegelung von Außen
Bei geschlossenen Türen die Taste
an
der Fernbedienung des Schlüssel drücken
oder den Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
Die Türverriegelung wird aktiviert:
wenn alle Türen geschlossen sind;
wenn alle Türen geschlossen sind und
der Kofferraum offen ist;
Türentriegelung von außen
Die Taste
an der Fernbedienung des
Schlüssel drücken oder den
Metalleinsatz des Schlüssels im
Türschloss der Fahrertür drehen.
Ver-/Entriegelung der Türen von innen
Die Taste
am Armaturenbrett drücken.
ZUR BEACHTUNG Bei eingeschalteter
Zentralverriegelung wird die
Beifahrertür entriegelt, indem man deren
Innengriff betätigt. Wird hingegen am
inneren Griff der Fahrertür gezogen,

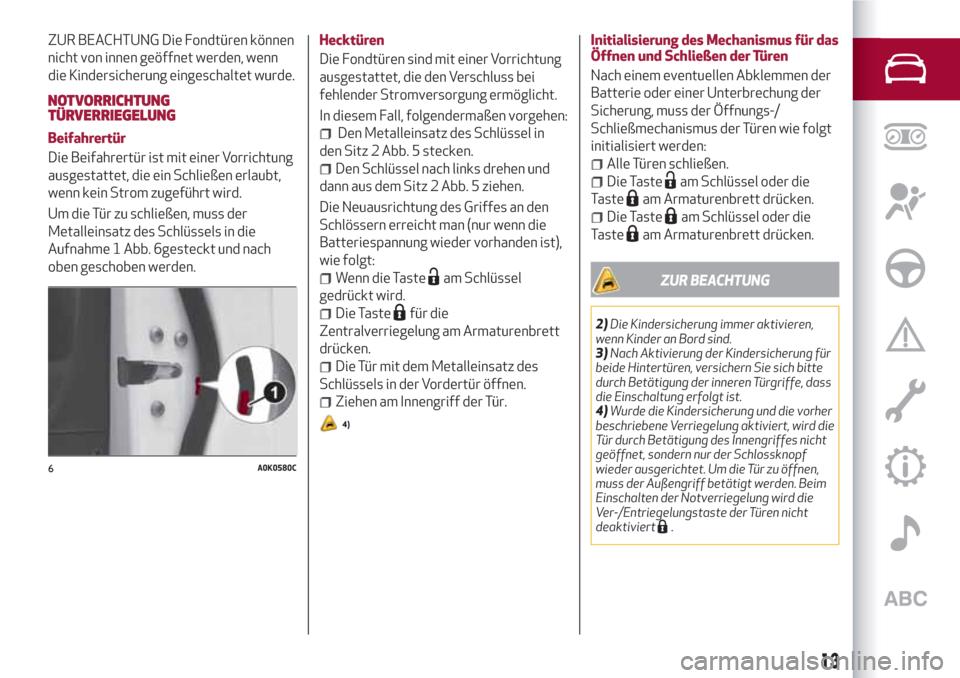

werden alle Türen zentral entriegelt.ZUR BEACHTUNG Die Fondtüren können
nicht von innen geöffnet werden, wenn
die Kindersicherung eingeschaltet wurde.
Fällt die Stromversorgung aus
(durchgebrannte Sicherung,
abgeklemmte Batterie usw.) ist es auf
jeden Fall möglich, die Türverriegelung
manuell zu aktivieren.
KINDERSICHERUNG
Sie verhindert das Öffnen der hinteren
Türen von innen.
Die Vorrichtung 1 Abb. 5ist nur bei
offenen Türen einschaltbar:
Position A - Vorrichtung eingeschaltet
(Tür blockiert).
Position B - Vorrichtung nicht
eingeschaltet (Tür lässt sich von Innen
öffnen).
Die Funktion bleibt auch bei elektrischer
Entriegelung der Türen eingeschaltet.
2) 3)
5A0K0579C
12
DAS FAHRZEUG KENNEN

ZUR BEACHTUNG Die Fondtüren können
nicht von innen geöffnet werden, wenn
die Kindersicherung eingeschaltet wurde.
NOTVORRICHTUNG
TÜRVERRIEGELUNG
Beifahrertür
Die Beifahrertür ist mit einer Vorrichtung
ausgestattet, die ein Schließen erlaubt,
wenn kein Strom zugeführt wird.
Um die Tür zu schließen, muss der
Metalleinsatz des Schlüssels in die
Aufnahme 1 Abb. 6gesteckt und nach
oben geschoben werden.Hecktüren
Die Fondtüren sind mit einer Vorrichtung
ausgestattet, die den Verschluss bei
fehlender Stromversorgung ermöglicht.
In diesem Fall, folgendermaßen vorgehen:Den Metalleinsatz des Schlüssel in
den Sitz 2 Abb. 5 stecken.
Den Schlüssel nach links drehen und
dann aus dem Sitz 2 Abb. 5 ziehen.
Die Neuausrichtung des Griffes an den
Schlössern erreicht man (nur wenn die
Batteriespannung wieder vorhanden ist),
wie folgt:
Wenn die Tasteam Schlüssel
gedrückt wird.
Die Tastefür die
Zentralverriegelung am Armaturenbrett
drücken.
Die Tür mit dem Metalleinsatz des
Schlüssels in der Vordertür öffnen.
Ziehen am Innengriff der Tür.
4)
Initialisierung des Mechanismus für das
Öffnen und Schließen der Türen
Nach einem eventuellen Abklemmen der
Batterie oder einer Unterbrechung der
Sicherung, muss der Öffnungs-/
Schließmechanismus der Türen wie folgt
initialisiert werden:
Alle Türen schließen.
Die Tasteam Schlüssel oder die
Taste
am Armaturenbrett drücken.
Die Tasteam Schlüssel oder die
Taste
am Armaturenbrett drücken.
ZUR BEACHTUNG
2)Die Kindersicherung immer aktivieren,
wenn Kinder an Bord sind.
3)Nach Aktivierung der Kindersicherung für
beide Hintertüren, versichern Sie sich bitte
durch Betätigung der inneren Türgriffe, dass
die Einschaltung erfolgt ist.
4)Wurde die Kindersicherung und die vorher
beschriebene Verriegelung aktiviert, wird die
Tür durch Betätigung des Innengriffes nicht
geöffnet, sondern nur der Schlossknopf
wieder ausgerichtet. Um die Tür zu öffnen,
muss der Außengriff betätigt werden. Beim
Einschalten der Notverriegelung wird die
Ver-/Entriegelungstaste der Türen nicht
deaktiviert
.
6A0K0580C
13

SITZE
VORDERSITZE
Längseinstellung
Den Hebel 1 Abb. 7hochziehen und den
Sitz nach vorne oder hinten verschieben:
beim Lenken sollen die Arme auf dem
Lenkradkranz aufliegen.
6) 7)
Höhenverstellung
(für Versionen / Märkte, wo vorgesehen)
Den Hebel 3 Abb. 7nach oben oder unten
schieben, bis die gewünschte Höhe
erreicht ist.
ZUR BEACHTUNG Die Einstellung
durchführen, wenn man auf dem
Fahrersitz Platz genommen hat.
Rückenlehnenverstellung
Den Griff 2 Abb. 7drehen, bis die
gewünschte Position erreicht ist.
8)
Elektrische Sitzheizung
(für Versionen / Märkte, wo vorgesehen)
Die Taste 1 Abb. 8bei Schlüssel auf MAR
drücken, um die Funktion
Ein-/Auszuschalten.
Das Einschalten der Funktion wird durch
Aufleuchten der auf der Taste selbst
befindlichen LEDs angezeigt.
Elektrische Einstellung der
Lendenstütze
(für Versionen / Märkte, wo vorgesehen)
Die Taste 2 Abb. 8bei Schlüssel auf MAR
drücken, um die Funktion
Ein-/Auszuschalten.
Das Einschalten der Funktion wird durch
Aufleuchten der auf der Taste selbst
befindlichen LEDs angezeigt.VORDERSITZE MIT ELEKTRISCHER
EINSTELLUNG
(für Versionen / Märkte, wo vorgesehen)
Die Bedienungen für die Sitzeinstellung
sind Abb. 9:
Bedienelement 1: Tasten zum Speichern
der Einstellungen am Fahrersitz.
Bedienelement 2: Einstellung der
Neigung der Rückenlehne und
Lombareinstellung.
Bedienelement 3: Höhenverstellung
(senkrechtes Verschieben des Sitzes) und
Längsverstellung des Sitzes.
ZUR BEACHTUNG Die elektrische
Einstellung ist nur bei Zündschlüssel auf
MAR und für die Dauer von etwa
1 Minute nach dem Drehen des
Schlüssels auf STOP erlaubt. Außerdem
kann der Sitz nach dem Öffnen der Tür für
eine Dauer von 3 Minuten oder bis zum
Schließen der Türen verstellt werden.
7A0K0366C8A0K0213C
9A0K0214C
14
DAS FAHRZEUG KENNEN
