2018 Alfa Romeo Giulietta sensor

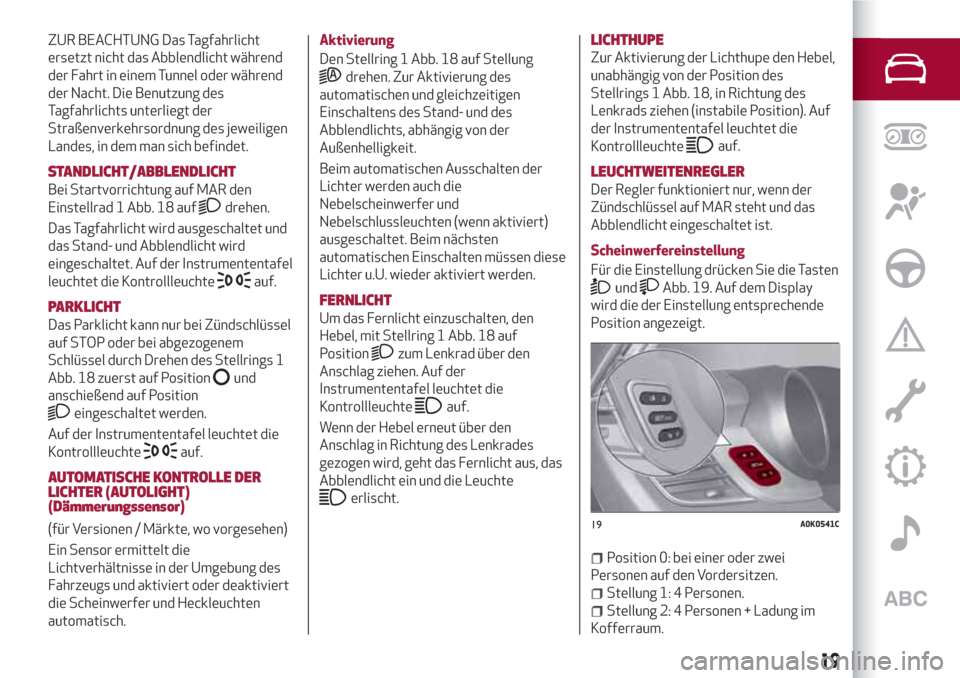

ZUR BEACHTUNG Das Tagfahrlicht
ersetzt nicht das Abblendlicht während
der Fahrt in einem Tunnel oder während
der Nacht. Die Benutzung des
Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem man sich befindet.
STANDLICHT/ABBLENDLICHT
Bei Startvorrichtung auf MAR den
Einstellrad 1 Abb. 18 auf
drehen.
Das Tagfahrlicht wird ausgeschaltet und
das Stand- und Abblendlicht wird
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings 1
Abb. 18 zuerst auf Position
und
anschießend auf Position
eingeschaltet werden.
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
AUTOMATISCHE KONTROLLE DER
LICHTER (AUTOLIGHT)
(Dämmerungssensor)
(für Versionen / Märkte, wo vorgesehen)
Ein Sensor ermittelt die
Lichtverhältnisse in der Umgebung des
Fahrzeugs und aktiviert oder deaktiviert
die Scheinwerfer und Heckleuchten
automatisch.Aktivierung
Den Stellring 1 Abb. 18 auf Stellung
drehen. Zur Aktivierung des
automatischen und gleichzeitigen
Einschaltens des Stand- und des
Abblendlichts, abhängig von der
Außenhelligkeit.
Beim automatischen Ausschalten der
Lichter werden auch die
Nebelscheinwerfer und
Nebelschlussleuchten (wenn aktiviert)
ausgeschaltet. Beim nächsten
automatischen Einschalten müssen diese
Lichter u.U. wieder aktiviert werden.
FERNLICHT
Um das Fernlicht einzuschalten, den
Hebel, mit Stellring 1 Abb. 18 auf
Position
zum Lenkrad über den
Anschlag ziehen. Auf der
Instrumententafel leuchtet die
Kontrollleuchte
auf.
Wenn der Hebel erneut über den
Anschlag in Richtung des Lenkrades
gezogen wird, geht das Fernlicht aus, das
Abblendlicht ein und die Leuchte
erlischt.
LICHTHUPE
Zur Aktivierung der Lichthupe den Hebel,
unabhängig von der Position des
Stellrings 1 Abb. 18, in Richtung des
Lenkrads ziehen (instabile Position). Auf
der Instrumententafel leuchtet die
Kontrollleuchte
auf.
LEUCHTWEITENREGLER
Der Regler funktioniert nur, wenn der
Zündschlüssel auf MAR steht und das
Abblendlicht eingeschaltet ist.
Scheinwerfereinstellung
Für die Einstellung drücken Sie die Tasten
undAbb. 19. Auf dem Display
wird die der Einstellung entsprechende
Position angezeigt.
Position 0: bei einer oder zwei
Personen auf den Vordersitzen.
Stellung 1: 4 Personen.
Stellung 2: 4 Personen + Ladung im
Kofferraum.
19A0K0541C
19

FRONT-/
HECKSCHEIBENWISCHER
Der Betrieb ist nur bei Zündschlüssel auf
MAR möglich.
SCHEIBENWISCHER-/-WASCHANLAGE
Betrieb5) 6)
Der Stellring 2 Abb. 22kann folgende
Stellungen einnehmen:
O– Scheibenwischer abgeschaltet;
– Intervallbetrieb (niedrige
Geschwindigkeit);
AUTO– Aktivierung des Regensensors
(für Versionen/Märkte, wo vorgesehen);
– Intervallbetrieb;
– langsamer Dauerbetrieb;
– schneller Dauerbetrieb;Wenn der Hebel nach oben (nicht
einrastend) bewegt wird, beschränkt sich
die Funktionsdauer auf den Zeitraum, in
dem der Hebel in dieser Position
verbleibt. Beim Loslassen kehrt der
Hebel in seine Ruheposition zurück und
die Scheibenwischer fahren automatisch
in die Ruhestellung.
Funktion „Intelligentes Waschen”
Den Hebel in Richtung Lenkrad ziehen
(nicht eingerastete Position), um die
Scheibenwaschanlage einzuschalten.
Hält man den Hebel länger als eine halbe
Sekunde lang angezogen, kann man mit
nur einer Bewegung automatisch die
Scheibenwaschanlage und den
Scheibenwischer selbst einschalten.
Der Scheibenwischer bleibt drei
Wischvorgänge nach Loslassen des
Hebels wieder stehen. Der Zyklus wird
von einem Wischvorgang des
Scheibenwischers nach 6 Sekunden
beendet.
REGENSENSOR
(für Versionen / Märkte, wo vorgesehen)
Dieser Sensor kann Regen ermitteln und
somit die Reinigung der
Windschutzscheibe je nach anwesendem
Wasser auf der Scheibe verwalten.Der Sensor wird durch Drehen des Ringes
2 Abb. 22 auf die "automatische"
Position aktiviert (Befehl "AUTO"): Auf
diese Weise wird die Anschlagfrequenz
des Scheibenwischers der Wassermenge
auf der Windschutzscheibe angepasst.
Wird kein Regen ermittelt, wird kein
Wischvorgang ausgeführt.
Wird der Motor abgeschaltet und der
Hebel in der Position "Automatisch"
gelassen, erfolgt beim nächsten
Motorstart kein Wischzyklus, auch wenn
es regnet. Dies verhindert ungewollte
Aktivierungen des Regensensors
während des Motorstarts (z.B. während
des Waschens der Windschutzscheibe,
Blockierung der Wischblätter auf den
vereisten Scheiben).
Die Zurücksetzung der automatischen
Funktion des Regensensors erfolgt durch
Drehen des Ringes am rechten Hebel 2
Abb. 22 aus der automatischen Position
(AUTO) auf die PositionOund erneutes
Drehen des Ringes 2 auf die Position
AUTO.
Beim Reset des Regensensors mit einem
der oben beschriebenen Vorgänge erfolgt
ein Anschlag des Scheibenwischers,
unabhängig von den Bedingungen der
Scheibe, um die Reaktivierung
anzuzeigen.
22A0K0557C
22
DAS FAHRZEUG KENNEN

SET ESC: Kurzes Drücken für den Zugriff
auf das Menü und/oder Wechsel zur
nächsten Bildschirmseite oder zur
Bestätigung der gewünschten Wahl.
Langer Druck der Taste für die Rückkehr
zur Standardbildschirmseite.
: Um die Anzeige und die
entsprechenden Optionen nach unten zu
durchlaufen oder um den angezeigten
Wert zu verringern.
ZUR BEACHTUNG Die Tasten
undaktivieren
entsprechend der nachstehenden
Situationen unterschiedliche Funktionen:
Innerhalb des Menüs erlauben sie das
Aufwärts- bzw. Abwärtsscrollen.
Während der Einstellungsvorgänge
ermöglichen sie das Erhöhen oder
Verringern eines Wertes.
HAUPTMENÜ
Das Menü besteht aus einer Reihe von
Punkten, die durch die Tasten
und
gewählt werden können. Damit
wird der Zugang zu den verschiedenen
Auswahlen und Einstellungen (Setup)
möglich, die nachfolgend aufgeführt sind.
Für einige Optionen ist ein Untermenü
vorgesehen. Das Menü kann durch kurzes
Drücken der Taste SET ESC aktiviert
werden.
Das Menü besteht aus folgenden
Optionen:
MENÜ
BELEUCHTUNG
SUMMER GESCHWINDIGKEIT
SCHEINWERFERSENSOR (wo
vorhanden)
REGENSENSOR (wo vorhanden)
AKTIVIERUNG TRIP B
UHRZEIT EINSTELLEN
DATUM EINSTELLEN
ERSE SEITE (wo vorhanden)
AUTOCLOSE
MASSEINHEIT
SPRACHE
LAUTSTÄRKE MELDUNGEN
BEEP SICHERHEITSGURTE
SERVICE
BEIFAHRERAIRBAG
TAGFAHRLICHT
ANPASSUNGSFÄHIGE
SCHEINWERFER (wo vorhanden)
INNENLEUCHTEN
VERLASSEN DES MENÜS
Einige Punkte bei den Fahrzeugen mit
Uconnect-System™(wo vorhanden)
werden auf dem Display angezeigt.
Auswahl eines Menüpunkts des
Hauptmenüs ohne Untermenü:
Durch kurzen Druck der Taste SET ESC
kann die Einstellung des Hauptmenüs
ausgewählt werden, die geändert werden
soll;
Durch Betätigung der Tasten
und(mit Einzeldruck)
kann die neue Einstellung ausgewählt
werden.
Durch kurzen Druck der Taste SET ESC
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher
gewählten Position des Hauptmenüs
zurückkehren.
38A0K0541C
44
KENNTNIS DER INSTRUMENTENTAFEL

Auswahl eines Menüpunktes des
Hauptmenüs mit Untermenü:
Durch kurzes Drücken der Taste SET
ESC wird die erste Position des
Untermenüs angezeigt;
Durch Betätigung der Tasten
oder(mit Einzeldruck)
können alle Positionen des Untermenüs
durchlaufen werden.
Durch einen kurzen Druck der Taste
SET ESC können Sie die angezeigte
Position des Untermenüs auswählen,
dann gelangen Sie zum entsprechenden
Einstellungsmenü;
Durch Betätigung der Tasten
oder(mit Einzeldruck)
kann die neue Einstellung dieser Position
des Untermenüs ausgewählt werden;
Durch kurzen Druck der Taste SET ESC
kann die Einstellung gespeichert werden,
und gleichzeitig können Sie zur vorher
gewählten Position des Untermenüs
zurückkehren.
MENÜOPTIONEN
ZUR BEACHTUNG Mit dem
Uconnect™-System werden einige
Menüoptionen auf dem Display dieser
Vorrichtung und nicht auf dem Display
der Instrumententafel angezeigt
(Querverweis auf die Angaben im Kapitel
über Multimedia oder in der online
verfügbaren Ergänzung).
Menü
Setup-Menü öffnen.
Beleuchtung
(nur bei eingeschaltetem Standlicht)
Einstellen (in 8 Stufen) der Helligkeit der
Instrumententafel, der Bedienung des
Uconnect™-Systems (für Versionen/
Märkte, wo vorgesehen) und der
Bedienung der automatischen
Klimaanlage (für Versionen/Märkte, wo
vorgesehen).
Beep Geschwindigkeit
Einstellen der
Geschwindigkeitsbegrenzung (km/h
oder mph). Wird diese überschritten, wird
der Fahrer durch ein akustisches Signal
gewarnt.Scheinwerfersensor
(für Versionen / Märkte, wo vorgesehen)
Automatisches Ein- oder Ausschalten der
Scheinwerfer je nach Helligkeit der
Umgebung.
Die Sensibilität des Dämmerungssensors
kann auf 3 Stufen eingestellt werden
(Stufe 1 = minimale Sensibilität; Stufe 2 =
mittlere Sensibilität; Stufe 3 = maximale
Sensibilität).
Regensensor
(für Versionen / Märkte, wo vorgesehen)
Einstellung (in 4 Stufen) der
Empfindlichkeit des Regensensors.
Aktivierung Trip B
Aktivierung (On) und Deaktivierung (Off)
der Anzeige des Trip B (Teilstrecke).
Weitere Informationen sind dem
Abschnitt „Trip Computer” zu entnehmen.
Einstellung der Uhrzeit
Einstellung der Uhrzeit mittels zweier
Untermenüs: „Uhrzeit“ und „Format“.
Einstellung des Datums
Aktualisierung des Datums (Tag - Monat -
Jahr).
Hauptseite
(für Versionen / Märkte, wo vorgesehen)
Auswahl der Art der Information, die auf
der Hauptseite angezeigt werden soll.
Man kann das Datum oder die Teilstrecke
anzeigen.
45

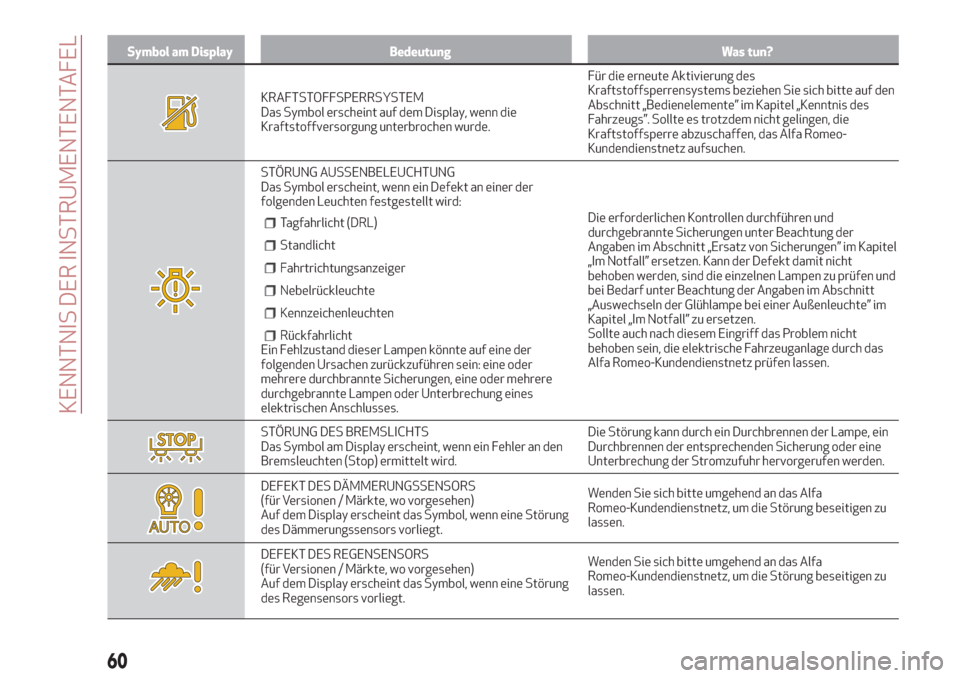

Symbol am Display Bedeutung Was tun?
KRAFTSTOFFSPERRSYSTEM
Das Symbol erscheint auf dem Display, wenn die
Kraftstoffversorgung unterbrochen wurde.Für die erneute Aktivierung des
Kraftstoffsperrensystems beziehen Sie sich bitte auf den
Abschnitt „Bedienelemente” im Kapitel „Kenntnis des
Fahrzeugs”. Sollte es trotzdem nicht gelingen, die
Kraftstoffsperre abzuschaffen, das Alfa Romeo-
Kundendienstnetz aufsuchen.
STÖRUNG AUSSENBELEUCHTUNG
Das Symbol erscheint, wenn ein Defekt an einer der
folgenden Leuchten festgestellt wird:
Tagfahrlicht (DRL)
Standlicht
Fahrtrichtungsanzeiger
Nebelrückleuchte
Kennzeichenleuchten
RückfahrlichtEin Fehlzustand dieser Lampen könnte auf eine der
folgenden Ursachen zurückzuführen sein: eine oder
mehrere durchbrannte Sicherungen, eine oder mehrere
durchgebrannte Lampen oder Unterbrechung eines
elektrischen Anschlusses.Die erforderlichen Kontrollen durchführen und
durchgebrannte Sicherungen unter Beachtung der
Angaben im Abschnitt „Ersatz von Sicherungen” im Kapitel
„Im Notfall” ersetzen. Kann der Defekt damit nicht
behoben werden, sind die einzelnen Lampen zu prüfen und
bei Bedarf unter Beachtung der Angaben im Abschnitt
„Auswechseln der Glühlampe bei einer Außenleuchte” im
Kapitel „Im Notfall” zu ersetzen.
Sollte auch nach diesem Eingriff das Problem nicht
behoben sein, die elektrische Fahrzeuganlage durch das
Alfa Romeo-Kundendienstnetz prüfen lassen.
STÖRUNG DES BREMSLICHTS
Das Symbol am Display erscheint, wenn ein Fehler an den
Bremsleuchten (Stop) ermittelt wird.Die Störung kann durch ein Durchbrennen der Lampe, ein
Durchbrennen der entsprechenden Sicherung oder eine
Unterbrechung der Stromzufuhr hervorgerufen werden.
DEFEKT DES DÄMMERUNGSSENSORS
(für Versionen / Märkte, wo vorgesehen)
Auf dem Display erscheint das Symbol, wenn eine Störung
des Dämmerungssensors vorliegt.Wenden Sie sich bitte umgehend an das Alfa
Romeo-Kundendienstnetz, um die Störung beseitigen zu
lassen.
DEFEKT DES REGENSENSORS
(für Versionen / Märkte, wo vorgesehen)
Auf dem Display erscheint das Symbol, wenn eine Störung
des Regensensors vorliegt.Wenden Sie sich bitte umgehend an das Alfa
Romeo-Kundendienstnetz, um die Störung beseitigen zu
lassen.
60
KENNTNIS DER INSTRUMENTENTAFEL

Symbol am Display Bedeutung Was tun?
STÖRUNG DER PARKSENSOREN
(für Versionen / Märkte, wo vorgesehen)
Auf dem Display erscheint das Symbol, wenn eine Störung
der Parksensoren vorliegt.Wenden Sie sich bitte umgehend an das Alfa
Romeo-Kundendienstnetz, um die Störung beseitigen zu
lassen.
FEHLZUSTAND DES ALFA ROMEO CODE
SYSTEMS/DEFEKT DES ALARMS
(für Versionen / Märkte, wo vorgesehen)
Auf dem Display erscheint das Symbol, um auf eine
Funktionsstörung des Systems Alfa Romeo CODE oder
der Alarmanlage (für Versionen/Märkte, wo vorgesehen)
hinzuweisen.Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
Einbruchversuch
Das Aufleuchten des Symbols am Display weist auf einen
Einbruchversuch hin.Schnellstmöglich das Alfa Romeo-Servicenetz aufsuchen.
KRAFTSTOFFRESERVE/BESCHRÄNKTE REICHWEITE
(nur für LPG-Versionen)
Das Symbol leuchtet auf, wenn noch ca. 8-10 Liter
Kraftstoff im Tank sind. Auf dem Display blinken der erste
Balken und die Umrisse der anderen 3 LPG-Stufen der
„LPG”-Anzeige.
ALLGEMEINER FEHLER
(für Versionen / Märkte, wo vorgesehen)
Das Symbol wird zusammen mit den unten gezeigten
Ereignissen auf dem Display angezeigt.Schnellstmöglich das Alfa Romeo-Kundendienstnetz
aufsuchen, um die Störung zu beheben.
Überhitzung der Kupplung
Das Symbol wird angezeigt, wenn eine Überhitzung der Kupplung ermittelt wurde.
Fehler des Motoröldrucksensors
Das Symbol schaltet sich ein, wenn eine Störung am Motoröldrucksensor festgestellt wird.
Kraftstoffunterbrechung
Das Symbol wird angezeigt, wenn eine Störung der Kraftstoffunterbrechung ermittelt wurde.
61

Symbol am Display Bedeutung Was tun?
MÖGLICHE GLATTEISBILDUNG AUF DER STRASSE
Am Display wird das Symbol angezeigt, wenn die
Außentemperatur weniger oder gleich 3°C beträgt.
ZUR BEACHTUNG Im Falle eines Fehlzustands des
Außentemperatursensors, werden anstelle der Zahlen
Striche angezeigt.
Bei Anzeige dieses Symbols ist es empfehlenswert, einen
Gang höher zu schalten.
Bei Anzeige dieses Symbols ist es empfehlenswert, auf
einen niedrigeren Gang zu schalten.
Wenn dieses Symbol leuchtet, muss für das Anlassen das
Kupplungspedal betätigt werden.
START&STOP-FEHLER
Bei einer Systemstörung des Systems Start&Stop
leuchtet auf dem Display das Symbol
.Schnellstmöglich das Alfa Romeo-Kundendienstnetz
aufsuchen, um die Störung zu beheben.
START&STOP-SYSTEM AKTIVIEREN/DEAKTIVIEREN
(für Versionen/Märkte wo vorgesehen)
Aktivierung des Systems Start&Stop
Bei aktiviertem System ist die LED über dem Schalter
aus (siehe Abschnitt „Start&Stop” in diesem Kapitel).
Deaktivierung des Systems Start&Stop
Die Deaktivierung des Start&Stop-Systems wird durch
die Anzeige des Symbols
auf dem Display angezeigt.
Bei deaktiviertem System leuchtet die LED über dem
Schalter
.
63

iTPMS-SYSTEM (indirect Tyre
Pressure Monitoring System)
(für Versionen / Märkte, wo vorgesehen)
BESCHREIBUNG
Das Fahrzeug kann mit einem
Kontrollsystem für den Reifendruck
T.P.M.S. ausgestattet sein. (indirect Tire
Pressure Monitoring System) ist
imstande, mit den
Radgeschwindigkeitssensoren den
Luftdruckzustand der Reifen zu prüfen.
Das System warnt den Fahrer im Falle
eines oder mehrerer Platten Reifen durch
das feste Leuchten der entsprechenden
Leuchte
und der Displayanzeige einer
Meldung.
Handelt es sich um nur einen platten
Reifen, ist das System imstande, dessen
Position zu ermitteln. Es ist in diesem Fall
jedoch empfehlenswert, den Druck aller
vier Reifen zu prüfen.
Die Meldung wird auch im Falle eines Aus-
und wieder Einschaltens des Motors
angezeigt, bis ein Reset durchgeführt
wird.
RESETVORGANG
iTPMS benötigt eine erste „Anlernphase”
(deren Dauer vom Fahrstil und den
Straßenbedingungen abhängig ist:
optimal wären eine Geradeausfahrt mit
einer Geschwindigkeit von 80 km/h mit
einer Dauer von mindestens 20 min). Sie
beginnt mit einem Reset-Vorgang.
Der Reset-Vorgang ist in folgenden Fällen
erforderlich:
Bei jeder Änderung des Reifendrucks.
Bei Ersatz von auch nur einem Reifen.
Bei Verdrehen oder Verstellen der
Reifen.
Bei Montage des Notrads.
Vor einem RESET die Reifen auf die
Nenndruckwerte aus der
Reifendrucktabelle aufpumpen (siehe
Abschnitt „Räder” im Kapitel „technische
Daten”.
Wird kein RESET durchgeführt, könnte in
allen oben genannten Fällen, die Leuchte
falsche Angaben über einen oder
mehrere Reifen melden.
Um einen RESET durchzuführen, bei
stehendem Fahrzeug und Zündschlüssel
auf MAR 2 Sekunden lang die Taste
Abb. 39 an der Instrumententafel
drücken. Nach erfolgtem RESET wird am
Display eine spezifische Meldung
angezeigt, was bedeutet, dass der
Anlernvorgang gestartet ist.
BETRIEBSBEDINGUNGEN
47) 48) 49) 50) 51) 52)
Das System wird bei einer
Geschwindigkeit von mehr als 15 km/h
aktiviert.
In einigen Fällen, wie beispielsweise bei
sportlicher Fahrweise, bei besonderen
Bedingungen des Straßenmantels (z.B.
bei Eis, Schnee, Schotter), könnte sich die
Anzeige verzögern oder nur bedingt je
nach Ermittlung von gleichzeitig
mehreren platten Reifen erfolgen.
Unter besonderen Bedingungen (zum
Beispiel bei unsymmetrisch einseitig
beladenem Fahrzeug, beim Abschleppen
eines Anhängers, bei einem beschädigten
oder abgenutzten Reifen, bei Einsatz des
Notrads, bei Einsatz des Reifen-
Schnellreparaturkits Fix&Go Automatic,
bei Einsatz von Schneeketten, wenn
unterschiedliche Räder an den Achsen
39A0K0608C
69
