4178-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SEn

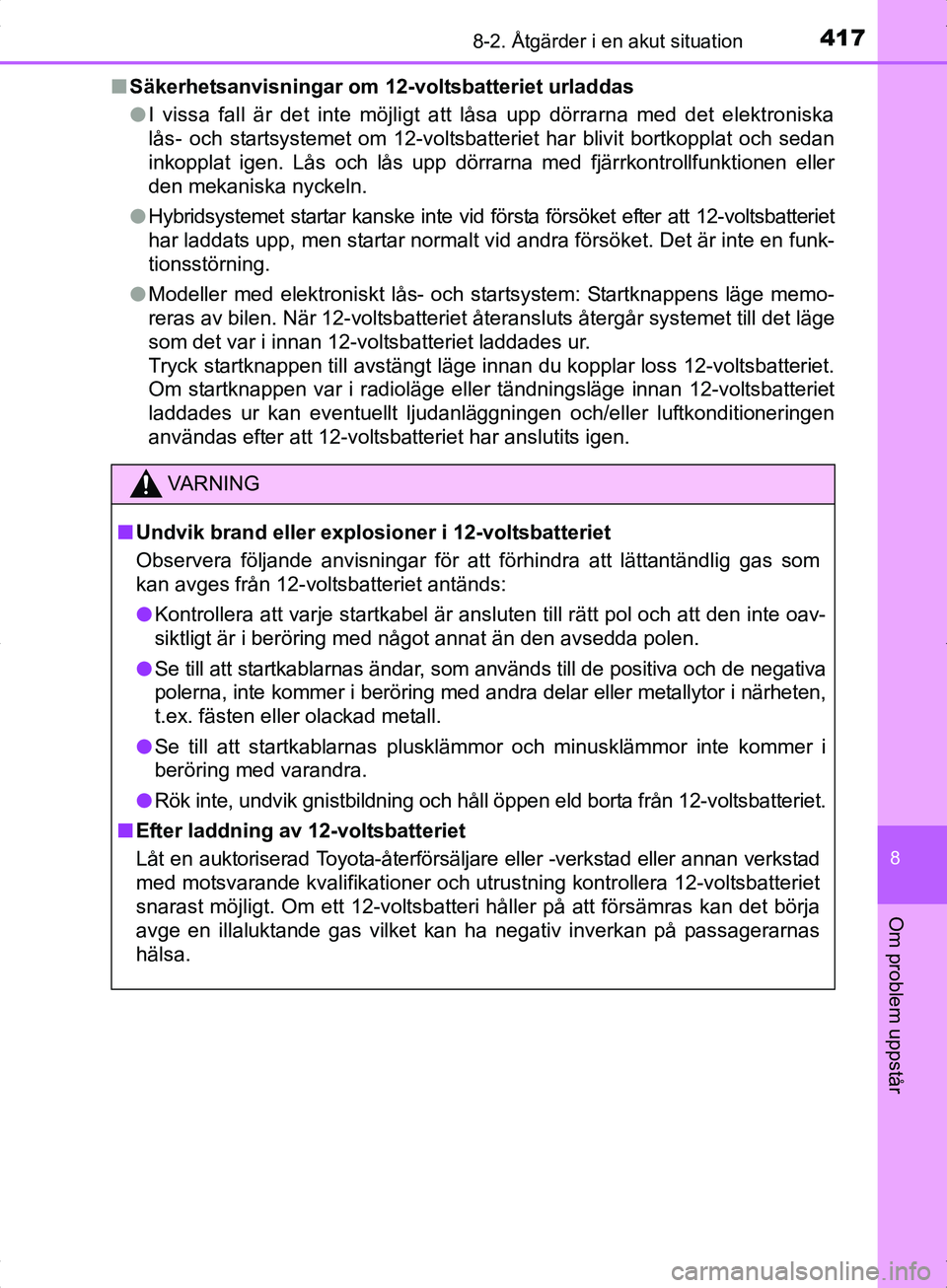

Säkerhetsanvisningar om 12- voltsbatteriet urladdas
l I vissa fall är det inte möjligt att låsa upp dörrarna med det elektroniska
lås- och startsystemet om 12-voltsbatteriet har blivit bortkopplat och sedan
inkopplat igen. Lås och lås upp dörrarna med fjärrkontrollfunktionen eller
den mekaniska nyckeln.
l Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatteriet
har laddats upp, men startar normalt vid andra försöket. Det är inte en funk-
tionsstörning.
l Modeller med elektroniskt lås- och startsystem: Startknappens läge memo-
reras av bilen. När 12-voltsbatteriet återansluts återgår systemet till det läge
som det var i innan 12-voltsbatteriet laddades ur.
Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatteriet.
Om startknappen var i radioläge eller tändningsläge innan 12-voltsbatteriet
laddades ur kan eventuellt ljudanläggningen och/eller luftkonditioneringen
användas efter att 12-voltsbatteriet har anslutits igen.
VA R N I N G
nUndvik brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantändlig gas som
kan avges från 12-voltsbatteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de negativa
polerna, inte kommer i beröring med andra delar eller metallytor i närheten,
t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från 12-voltsbatteriet.
n Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning kontrollera 12-voltsbatteriet
snarast möjligt. Om ett 12-voltsbatteri håller på att försämras kan det börja
avge en illaluktande gas vilket kan ha negativ inverkan på passagerarnas
hälsa.
OM52J30SE.book Page 417 Friday, October 7, 2016 2:29 PM

4188-2. Åtgärder i en akut situation
OM52J30SE

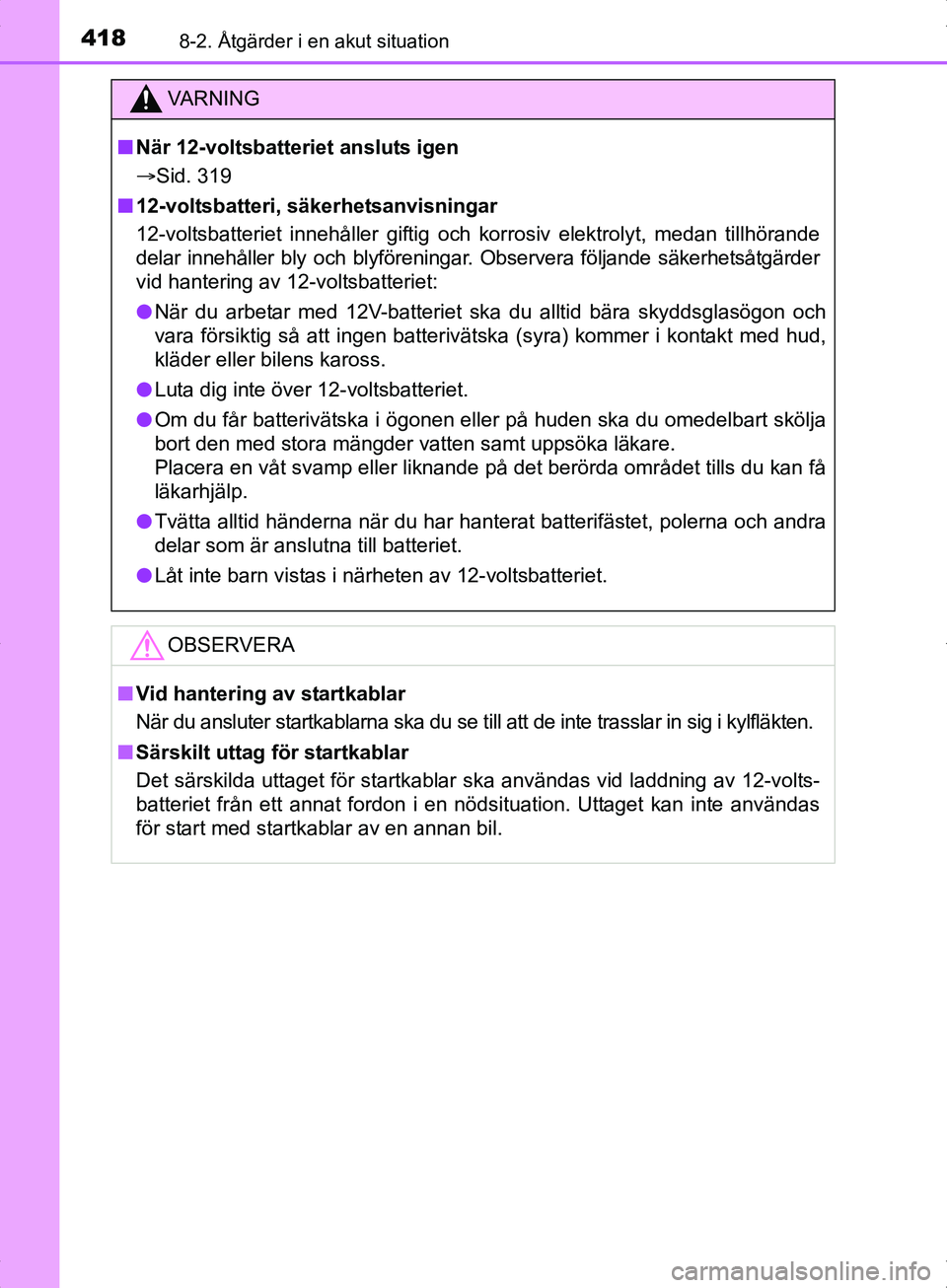

VA R N I N G
nNär 12-voltsbatteriet ansluts igen
 Sid. 319
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgärder
vid hantering av 12-voltsbatteriet:
l När du arbetar med 12V-batteriet ska du alltid bära skyddsglasögon och
vara försiktig så att ingen batterivätska (syra) kommer i kontakt med hud,
kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får batterivätska i ögonen eller på huden ska du omedelbart skölja
bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat batterifästet, polerna och andra
delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
OBSERVERA
nVid hantering av startkablar
När du ansluter startkablarna ska du se till att de inte trasslar in sig i kylfläkten.
n Särskilt uttag för startkablar
Det särskilda uttaget för startkablar ska användas vid laddning av 12-volts-
batteriet från ett annat fordon i en nödsituation. Uttaget kan inte användas
för start med startkablar av en annan bil.
OM52J30SE.book Page 418 Friday, October 7, 2016 2:29 PM

4198-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Om motorn blir överhettad
lVarningslampan för hög temperatur i motorns kylarvätska ( Sid. 370)
tänds eller blinkar, eller hybridsy stemet känns kraftlöst. (Exempelvis
ökar inte bilens hastighet.)
l Om varningslampan för över hettning i hybridsystemet (Sid. 374)
tänds.
l Ånga strömmar ut från under motorhuven.
nOm varningslampan för hög kylv ätsketemperatur tänds eller
blinkar
Stanna bilen på en säker plats, stäng först av luftkonditioneringen
och därefter hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat tillräckligt kan slangarna
och kylaren undersökas med
avseende på läckage.Kylare
Kylfläkt
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-
återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Följande kan indikera att bilen överhettas:
Åtgärder
1
2
3
1
2
OM52J30SE.book Page 419 Friday, October 7, 2016 2:29 PM

4208-2. Åtgärder i en akut situation
OM52J30SE

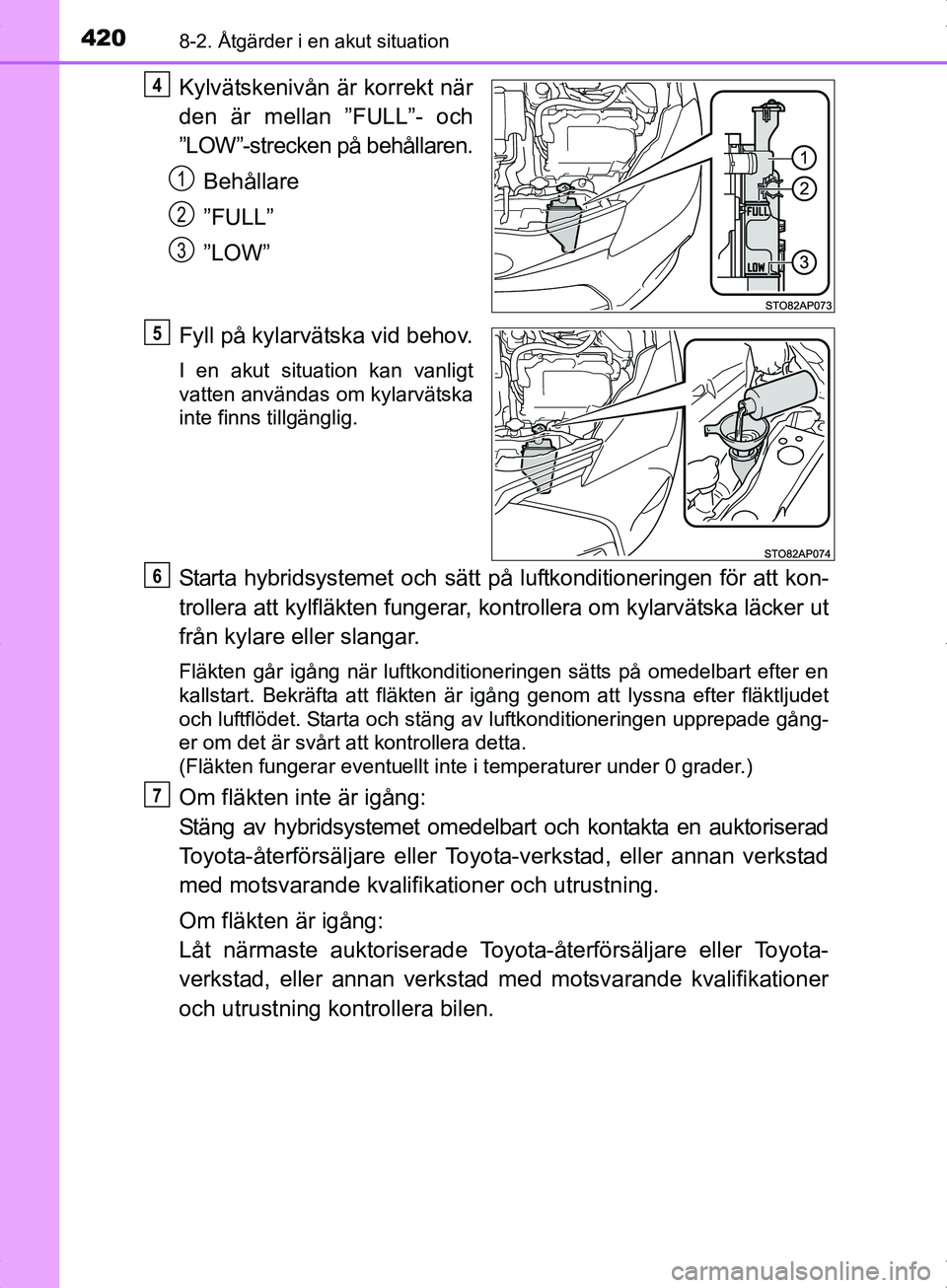

Kylvätskenivån är korrekt när
den är mellan ”FULL”- och
”LOW”-strecken på behållaren.Behållare
”FULL”
”LOW”
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
Starta hybridsystemet och sätt på luftkonditioneringen för att kon-
trollera att kylfläkten fungerar, ko ntrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläkten går igång när luftkonditioneringen sätts på omedelbart efter en
kallstart. Bekräfta att fläkten är igång genom att lyssna efter fläktljudet
och luftflödet. Starta och stäng av luftkonditioneringen upprepade gång-
er om det är svårt att kontrollera detta.
(Fläkten fungerar eventuellt inte i temperaturer under 0 grader.)
Om fläkten inte är igång:
Stäng av hybridsystemet omedelbart och kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifik ationer och utrustning.
Om fläkten är igång:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
4
1
2
3
5
6
7
OM52J30SE.book Page 420 Friday, October 7, 2016 2:29 PM

4218-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SEn

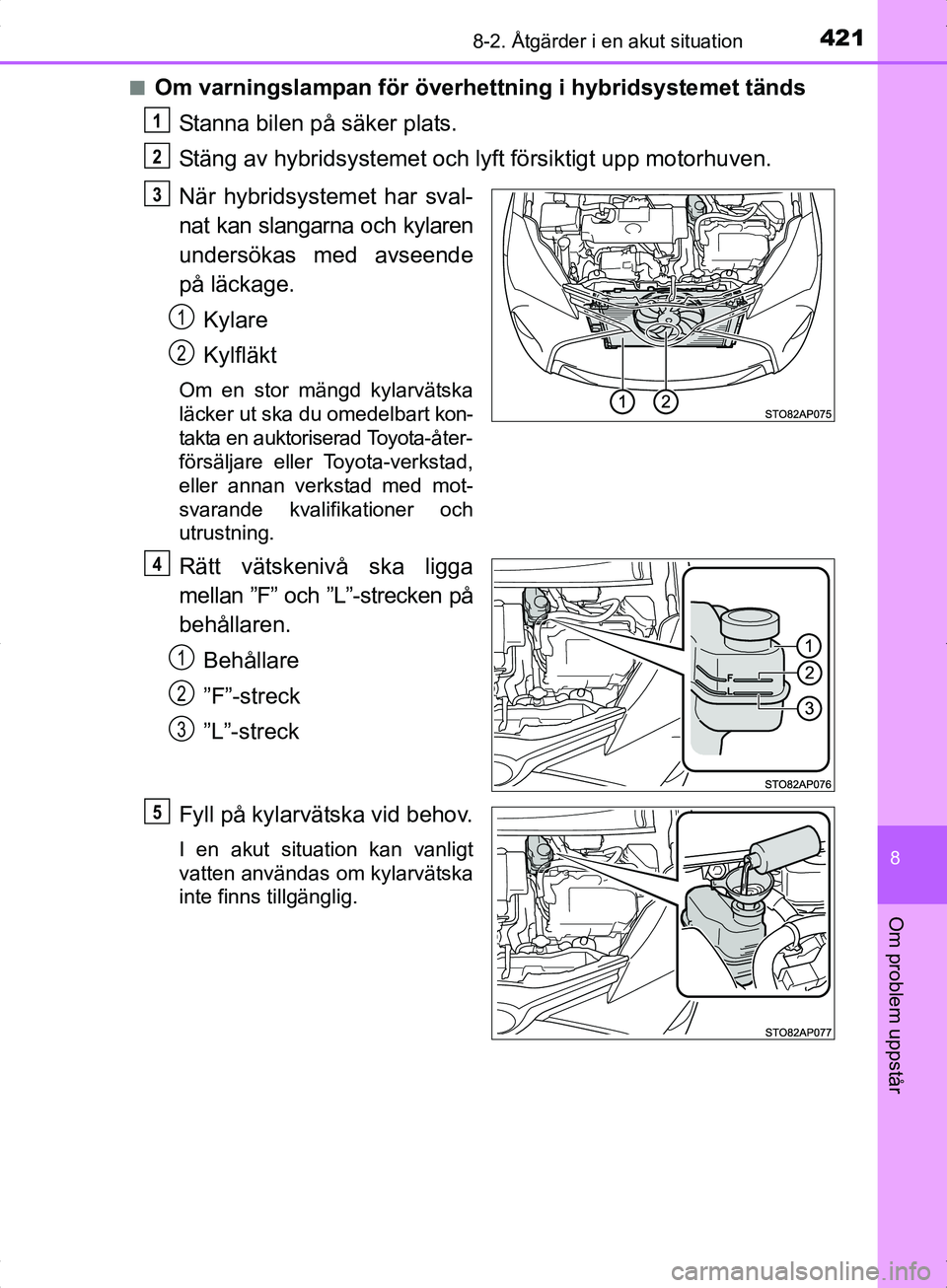

Om varningslampan för överhettning i hybridsystemet tänds
Stanna bilen på säker plats.
Stäng av hybridsystemet och ly ft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat kan slangarna och kylaren
undersökas med avseende
på läckage. Kylare
Kylfläkt
Om en stor mängd kylarvätska
läcker ut ska du omedelbart kon-
takta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad,
eller annan verkstad med mot-
svarande kvalifikationer och
utrustning.
Rätt vätskenivå ska ligga
mellan ”F” och ”L”-strecken på
behållaren.Behållare
”F”-streck
”L”-streck
Fyll på kylarvätska vid behov.
I en akut situation kan vanligt
vatten användas om kylarvätska
inte finns tillgänglig.
1
2
3
1
2
4
1
2
3
5
OM52J30SE.book Page 421 Friday, October 7, 2016 2:29 PM

4228-2. Åtgärder i en akut situation
OM52J30SE
Starta hybridsystemet och kontrollera varningslampan för överhettning
i hybridsystemet.
Om varningslampan inte slocknar:
Stäng av hybridsystemet och kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Om varningslampan slocknar:
Låt närmaste auktoriserade Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.
VA R N I N G
n Undvik en olycka eller skador vid kontroll av motorrummet
l Öppna inte huven så länge ånga pyser ut från under motorhuven. Motor-
rummet kan vara mycket varmt vilket kan orsaka allvarliga skador, t.ex.
brännskador.
l Kontrollera att indikeringslampan ”READY” har slocknat.
l På hybridfordon kan bensinmotorn starta automatiskt, eller kylfläkten kan
plötsligt gå igång även om bensinmotorn stannar. Rör inte roterande delar,
t.ex. fläktar, och gå inte nära dem, eftersom det kan leda till att fingrar eller
klädsel (speciellt slips eller scarf) kan fastna vilket kan leda till svåra skador.
l Lossa inte kylarlocket när hybridsystemet och kylaren är varma.
Svåra skador, t.ex. brännskador, kan orsakas av het kylvätska eller ånga
som strömmar ut under tryck.
6
OM52J30SE.book Page 422 Friday, October 7, 2016 2:29 PM

4238-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
OBSERVERA
nNär du fyller på kylarvätska i motorn/drivenheten
Vänta tills hybridsystemet har svalnat innan du fyller på kylarvätska till motorn/
drivenheten.
Fyll på vätska långsamt. Om du fyller på kylarvätska alltför snabbt i ett
hybridsystem som är hett kan hybridsystemet skadas.
n Undvik att kylsystemet skadas
Observera följande säkerhetsanvisningar.
l Undvik att förorena kylvätskan med främmande ämnen (t.ex. sand eller
damm etc.).
l Använd inga tillsatser till kylarvätskan.
OM52J30SE.book Page 423 Friday, October 7, 2016 2:29 PM

4248-2. Åtgärder i en akut situation
OM52J30SE
Om bilen fastnar
Stäng av hybridsystemet. Ansätt parkeringsbromsen hårt och sätt
växelspaken i P.
Avlägsna lera, snö eller sand från framhjulen.
Placera ut plankor, stenar eller an nat material för att ge framhjulen
fäste.
Starta om hybridsystemet.
För växelspaken till D eller R och lossa parkeringsbromsen. Trampa
därefter ned gaspedalen med största försiktighet.
n Om det är svårt att få loss bilen
n Bogseringskrokar
Utför följande åtgärder om hjulen slirar eller om bilen har fastnat
i lera, gyttja eller snö:
Tryck på knappen för att stänga av TRC.
Om bilen fastnar och inte kommer loss
kan bogseringskrokarna användas så att
en annan bil kan dra loss bilen i en nödsi-
tuation.
Din bil är inte avsedd att användas till
bogsering av en annan bil.
1
2
3
4
5
