3858-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

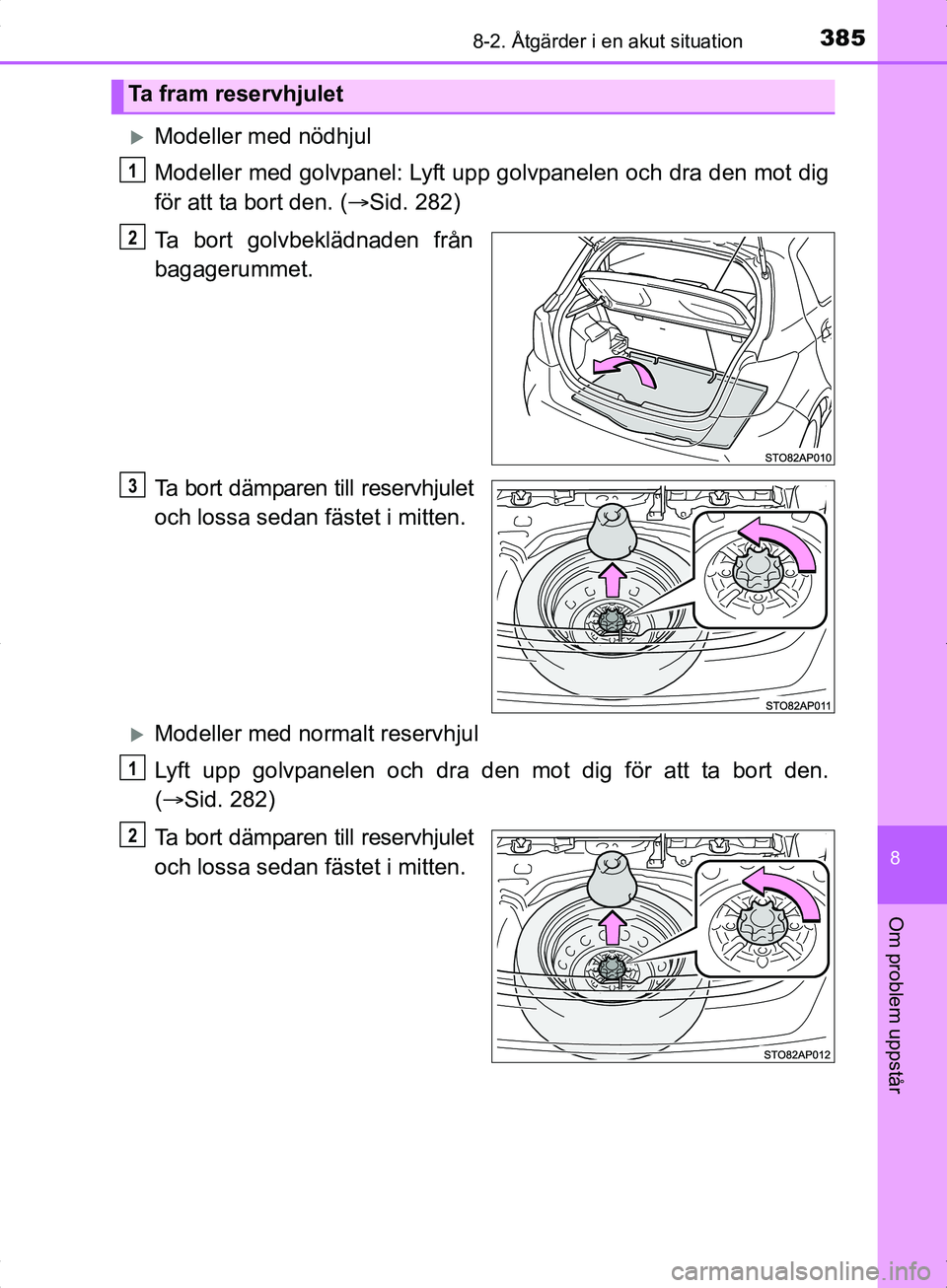

Modeller med nödhjul
Modeller med golvpanel: Lyft upp golvpanelen och dra den mot dig
för att ta bort den. (Sid. 282)
Ta bort golvbeklädnaden från
bagagerummet.
Ta bort dämparen till reservhjulet
och lossa sedan fästet i mitten.
Modeller med normalt reservhjul
Lyft upp golvpanelen och dra den mot dig för att ta bort den.
(  Sid. 282)
Ta bort dämparen till reservhjulet
och lossa sedan fästet i mitten.
Ta fram reservhjulet
1
2
3
1
2
OM52J30SE.book Page 385 Friday, October 7, 2016 2:29 PM

3868-2. Åtgärder i en akut situation
OM52J30SE

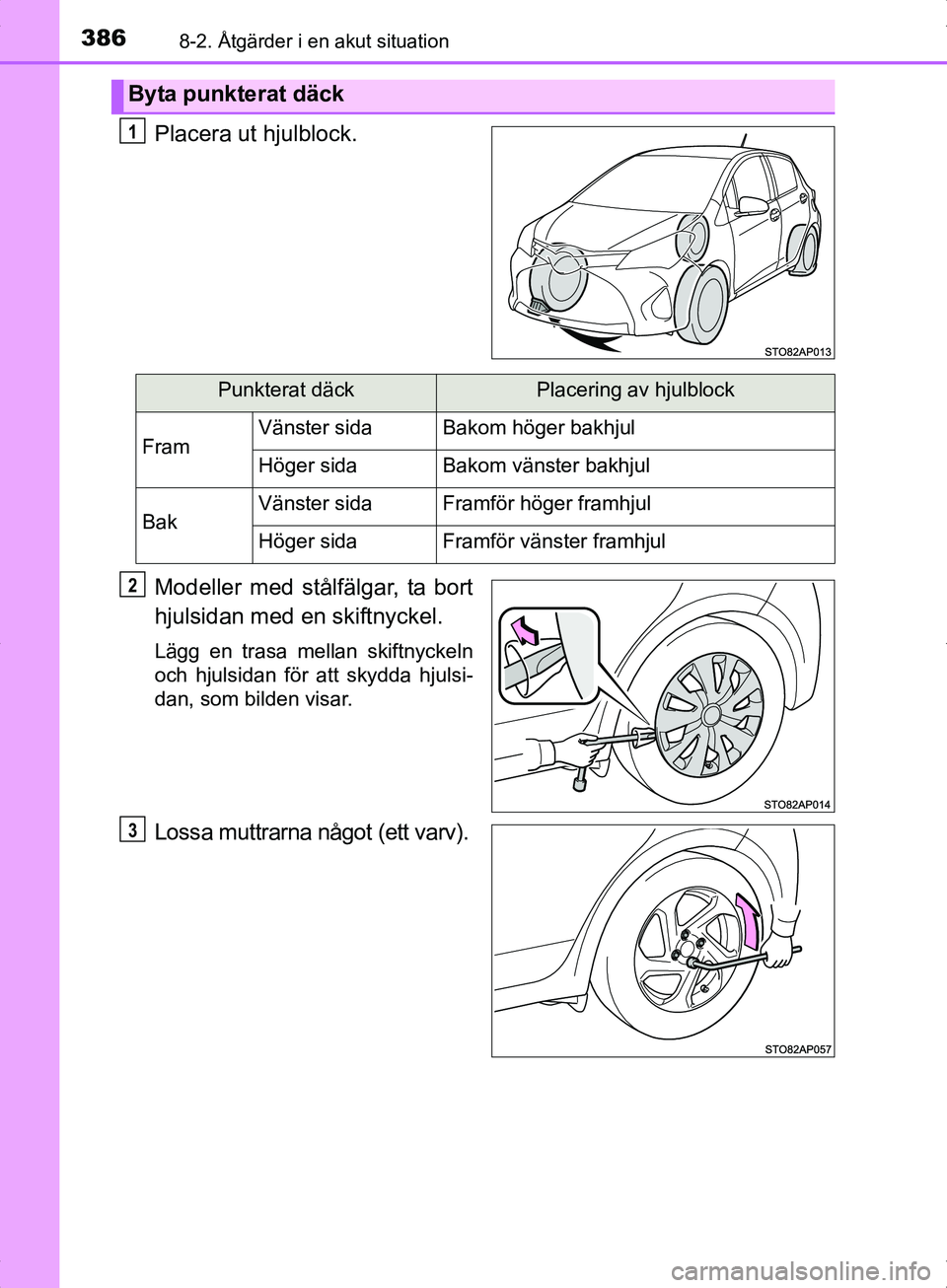

Placera ut hjulblock.
Modeller med stålfälgar, ta bort
hjulsidan med en skiftnyckel.
Lägg en trasa mellan skiftnyckeln
och hjulsidan för att skydda hjulsi-
dan, som bilden visar.
Lossa muttrarna något (ett varv).
Byta punkterat däck
1
Punkterat däckPlacering av hjulblock
FramVänster sidaBakom höger bakhjul
Höger sidaBakom vänster bakhjul
BakVänster sidaFramför höger framhjul
Höger sidaFramför vänster framhjul
2
3
OM52J30SE.book Page 386 Friday, October 7, 2016 2:29 PM

3878-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

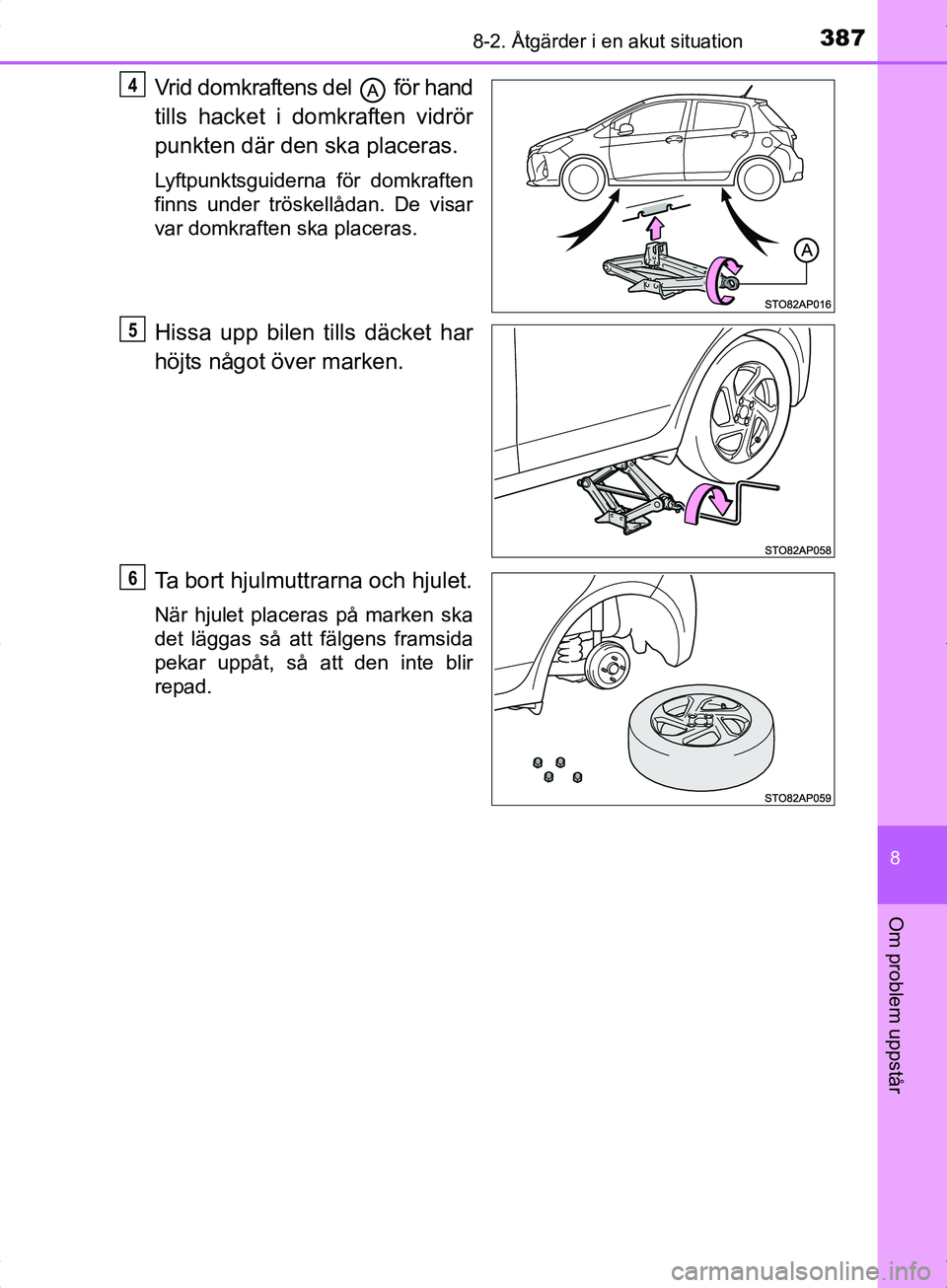

Vrid domkraftens del för hand
tills hacket i domkraften vidrör
punkten där den ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar
var domkraften ska placeras.
Hissa upp bilen tills däcket har
höjts något över marken.
Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska
det läggas så att fälgens framsida
pekar uppåt, så att den inte blir
repad.
4
5
6
OM52J30SE.book Page 387 Friday, October 7, 2016 2:29 PM

3888-2. Åtgärder i en akut situation
OM52J30SE
VA R N I N G
nByta punkterat däck
l Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra skador:
• Bänd inte loss hjulsidan för hand. Var försiktig när du hanterar hjulsidan
så att du inte skadar dig.
• Rör inte fälgarna eller området kring bromsarna direkt efter att bilen har körts.
När bilen har körts blir fälgarna och området kring bromsarna mycket
varma. Om du kommer åt dessa områden med händer, fötter eller andra
kroppsdelar i samband med hjulbyte kan det leda till brännskador.
l Försummelse att följa dessa anvisningar kan medföra att muttrarna loss-
nar och hjulen faller av, vilket kan leda till svåra eller livshotande skador.
• Snarast möjligt efter ett hjulbyte ska hjulmuttrarna dras med en
momentnyckel till 103 Nm.
• Vid montering av ett hjul ska endast de hjulmuttrar som är särskilt utfor- made för den aktuella fälgen användas.
• Om bultar, gängor eller fälgens skruvhål är spruckna eller deformerade
bör bilen kontrolleras av en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
• Se till att du sätter tillbaka hjulmuttrarna med den avsmalnande sidan inåt. ( Sid. 331)
OM52J30SE.book Page 388 Friday, October 7, 2016 2:29 PM

3898-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Ta bort smuts och skräp från
hjulets kontaktyta.
Om smuts och skräp sitter kvar
mellan fälgen och bromsskivan kan
hjulmuttrarna lossna medan bilen
är i rörelse, och hjulen kan lossna
och falla av.
Montera reservhjulet och skruva fast hjulmuttrarna för hand ungefär
lika mycket.
Om du ersätter en stålfälg med
en stålfälg (som omfattar ett nöd-
hjul) ska du dra åt hjulmuttrarna
tills den avsmalnande änden
kommer i lös kontakt med plåt-
fälgen.
Om du ersätter en aluminiumfälg
med ett nödhjul ska du dra åt
hjulmuttrarna tills den avsmal-
nande änden kommer i lös kon-
takt med plåtfälgen.
Om du ersätter en aluminiumfälg
med en aluminiumfälg ska du dra
åt hjulmuttrarna tills brickorna
kommer i kontakt med plåtfälgen.
Montera reservhjulet
1
2
Avsmalnande del
Fälg
Avsmalnande del
Fälg
Fälg
Bricka
OM52J30SE.book Page 389 Friday, October 7, 2016 2:29 PM

3908-2. Åtgärder i en akut situation
OM52J30SE

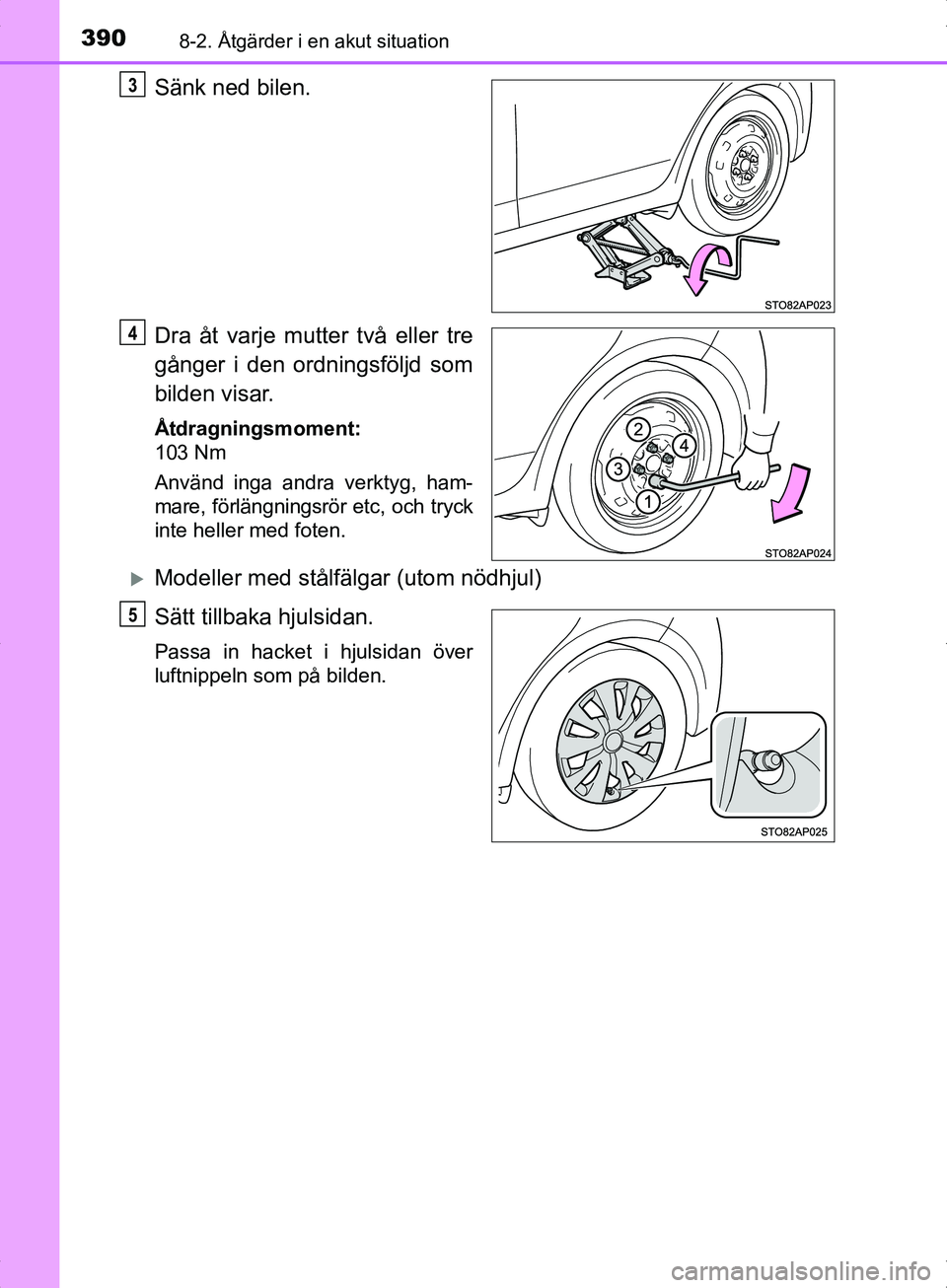

Sänk ned bilen.
Dra åt varje mutter två eller tre
gånger i den ordningsföljd som
bilden visar.
Åtdragningsmoment:
103 Nm
Använd inga andra verktyg, ham-
mare, förlängningsrör etc, och tryck
inte heller med foten.
Modeller med stålfälgar (utom nödhjul)
Sätt tillbaka hjulsidan.
Passa in hacket i hjulsidan över
luftnippeln som på bilden.
3
4
5
OM52J30SE.book Page 390 Friday, October 7, 2016 2:29 PM

3918-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE

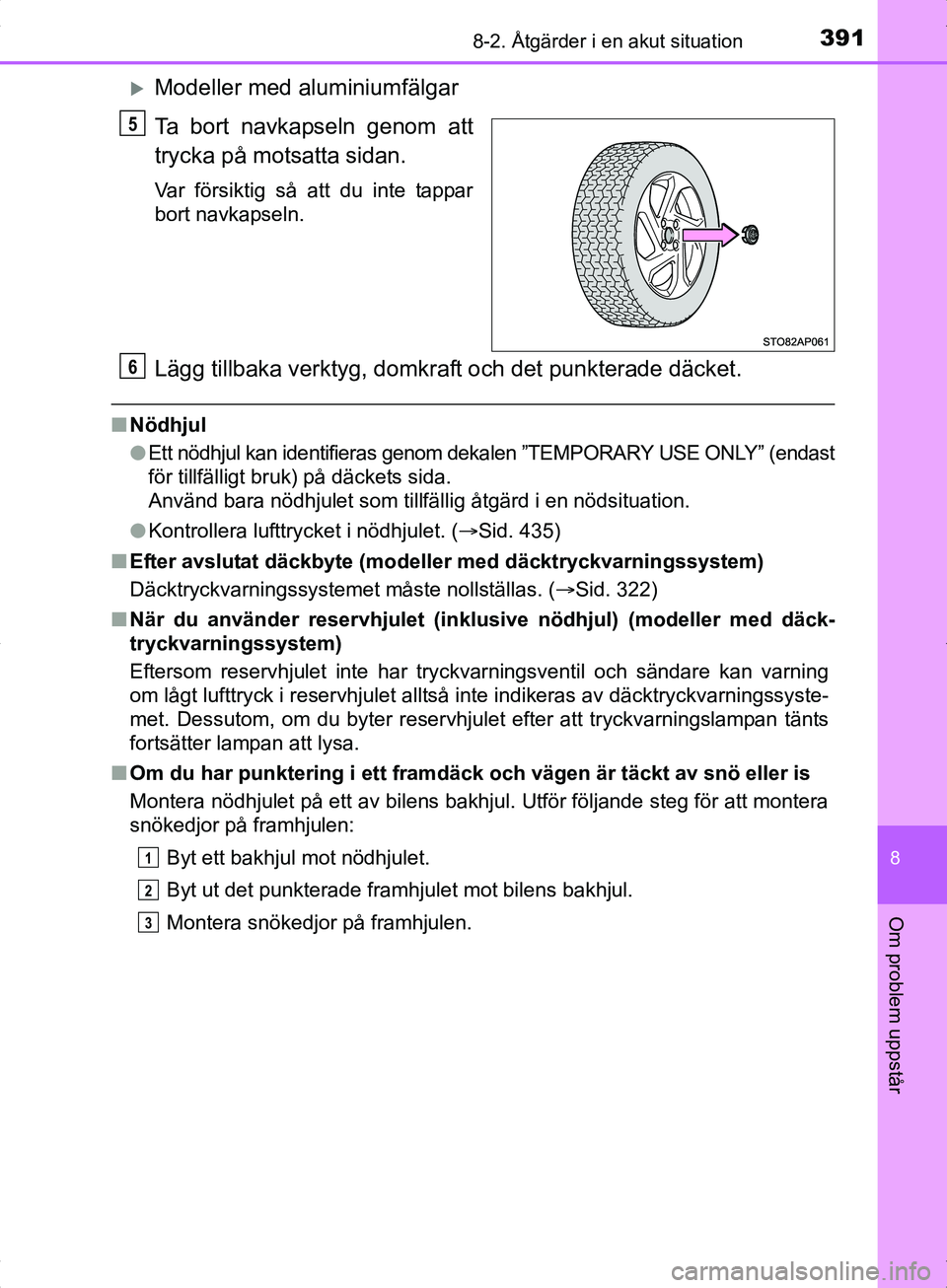

Modeller med aluminiumfälgar
Ta bort navkapseln genom att
trycka på motsatta sidan.
Var försiktig så att du inte tappar
bort navkapseln.
Lägg tillbaka verktyg, domkraft och det punkterade däcket.
nNödhjul
lEtt nödhjul kan identifieras genom dekalen ”TEMPORARY USE ONLY” (endast
för tillfälligt bruk) på däckets sida.
Använd bara nödhjulet som tillfällig åtgärd i en nödsituation.
l Kontrollera lufttrycket i nödhjulet. ( Sid. 435)
n Efter avslutat däckbyte (modell er med däcktryckvarningssystem)
Däcktryckvarningssystemet måste nollställas. ( Sid. 322)
n När du använder reservhjulet (inklu sive nödhjul) (modeller med däck-
tryckvarningssystem)
Eftersom reservhjulet inte har tryckvarningsventil och sändare kan varning
om lågt lufttryck i reservhjulet alltså inte indikeras av däcktryckvarningssyste-
met. Dessutom, om du byter reservhjulet efter att tryckvarningslampan tänts
fortsätter lampan att lysa.
n Om du har punktering i ett framdäck och vägen är täckt av snö eller is
Montera nödhjulet på ett av bilens bakhjul. Utför följande steg för att montera
snökedjor på framhjulen:
Byt ett bakhjul mot nödhjulet.
Byt ut det punkterade framhjulet mot bilens bakhjul.
Montera snökedjor på framhjulen.
5
6
1
2
3
OM52J30SE.book Page 391 Friday, October 7, 2016 2:29 PM

3928-2. Åtgärder i en akut situation
OM52J30SE
VA R N I N G
nAnvända nödhjulet
l Kom ihåg att nödhjulet i bilen är särskilt avsett att användas på din bil.
Använd inte ditt nödhjul på någon annan bil.
l Använd inte mer än ett nödhjul samtidigt på bilen.
l Ersätt nödhjulet med ett standardhjul snarast möjligt.
l Undvik plötslig acceleration, häftig styrning, plötslig inbromsning eller väx-
elrörelser som kan orsaka plötslig motorbromsning.
n Förvaring av nödhjul
Var försiktig så att du inte fastnar med fingrarna eller andra kroppsdelar
mellan nödhjulet och karossen.
n När du har använt verktygen och domkraften
Innan du kör iväg, kontrollera att alla verktyg, domkraften och varningstriang-
eln ligger säkert på sina platser i bilen så att de inte kan orsaka skador vid en
eventuell kollision eller hård inbromsning.
n När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt inte korrekt och följande system kommer
eventuellt inte att fungera korrekt:
l ABS
l Bromsassistans
l VSC (i förekommande fall)
l TRC (i förekommande fall)
l Farthållare
l PCS (aktivt krockskyddssystem) (i förekommande fall)
l LDA (körfilsvarning) (i förekommande fall)
l Automatiskt helljus (i förekommande fall)
l
EPS (elektrisk servostyrning)
l Navigationssystem
n Hastighetsbegränsning när nödhjul är monterat
Kör inte fortare än 80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i hög hastighet. Försummelse att följa
denna anvisning kan resultera i en olycka som kan orsaka svåra eller livs-
hotande skador.
