2017 TOYOTA YARIS HYBRID Bruksanvisningar (in Swedish)

3377-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
Ta bort det urladdade batteriet.
Sätt in ett nytt batteri med ”+”-polen
uppåt.
nAnvänd ett litiumbatteri CR2016 (modeller utan elektroniskt lås- och
startsystem), CR2032 (modeller med el ektroniskt lås- och startsystem)
l Batterier kan köpas hos en Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning, eller i butiker
som säljer elektrisk utrustning eller kameror.
l Använd endast samma eller likvärdigt batteri som tillverkaren rekommenderar.
l Följ gällande bestämmelser för deponering av använda batterier.
n Om nyckelbatteriet är urladdat
Följande symptom kan uppstå:
lDet elektroniska lås- och startsystemet (i förekommande fall) och fjärrkontrollen
fungerar inte som de ska.
l Aktionsradien reduceras.
4
VA R N I N G
nBorttagna batterier och andra delar
Dessa delar är små och om de sväljs av barn kan de orsaka kvävning. Förvara
borttagna batterier utom räckhåll för barn. Undlåtelse kan leda till svåra eller
livshotande skador.
n Certifiering av litiumbatteri
VARNING: EXPLOSIONSRISK FÖRELIGGER OM BATTERIET BYTS UT
MOT ANNAT BATTERI AV FEL TYP. FÖLJ GÄLLANDE BESTÄMMELSER
FÖR DEPONERING AV ANVÄNDA BATTERIER
OM52J30SE.book Page 337 Friday, October 7, 2016 2:29 PM

3387-3. När du själv arbetar med bilen
OM52J30SE

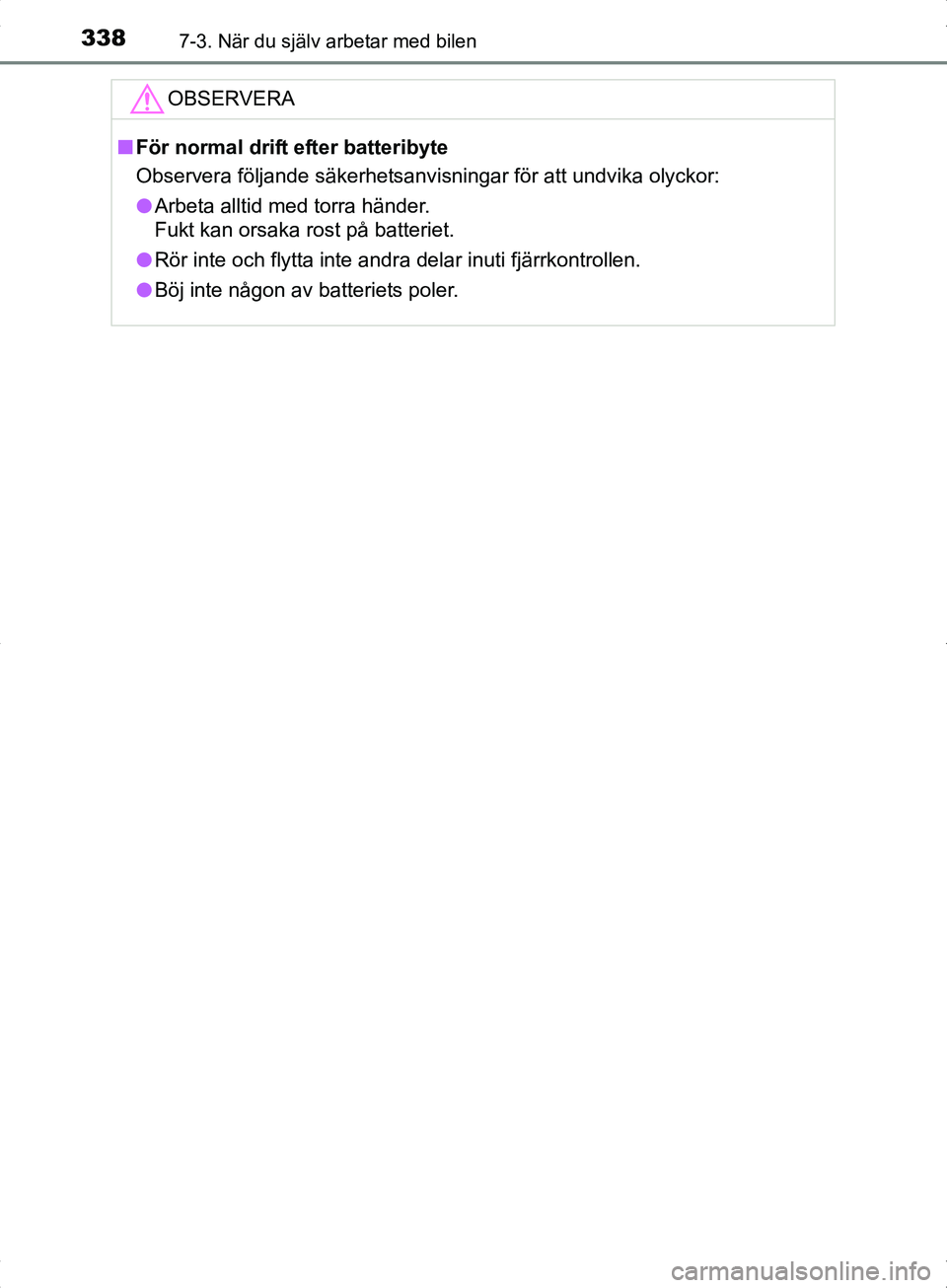

OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvisningar för att undvika olyckor:
l Arbeta alltid med torra händer.
Fukt kan orsaka rost på batteriet.
l Rör inte och flytta inte andra delar inuti fjärrkontrollen.
l Böj inte någon av batteriets poler.
OM52J30SE.book Page 338 Friday, October 7, 2016 2:29 PM

3397-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
Kontroll och byte av säkringar
Vrid startknappen till läge ”LOCK” (modeller utan elektroniskt lås- och
startsystem) eller tryck den till av stängt läge (modeller med elektro-
niskt lås- och startsystem).
Öppna locket till säkringsboxen.
Motorrum: Typ A och B säkringsboxar
Typ A säkringsbox
Tryck in fliken och lyft bort locket.
Typ B säkringsbox
Tryck in fliken och lyft bort locket.
Om någon av de elektriska delarn a inte fungerar kan en säkring
ha gått. Utför i så fall en k ontroll och byt säkring vid behov.
1
2
1
2
OM52J30SE.book Page 339 Friday, October 7, 2016 2:29 PM

3407-3. När du själv arbetar med bilen
OM52J30SE
Instrumentpanel
Ta bort locket.
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkringar av typen A kan tas
bort med hjälp av utdragningsverk-
tyget.
3
OM52J30SE.book Page 340 Friday, October 7, 2016 2:29 PM

3417-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

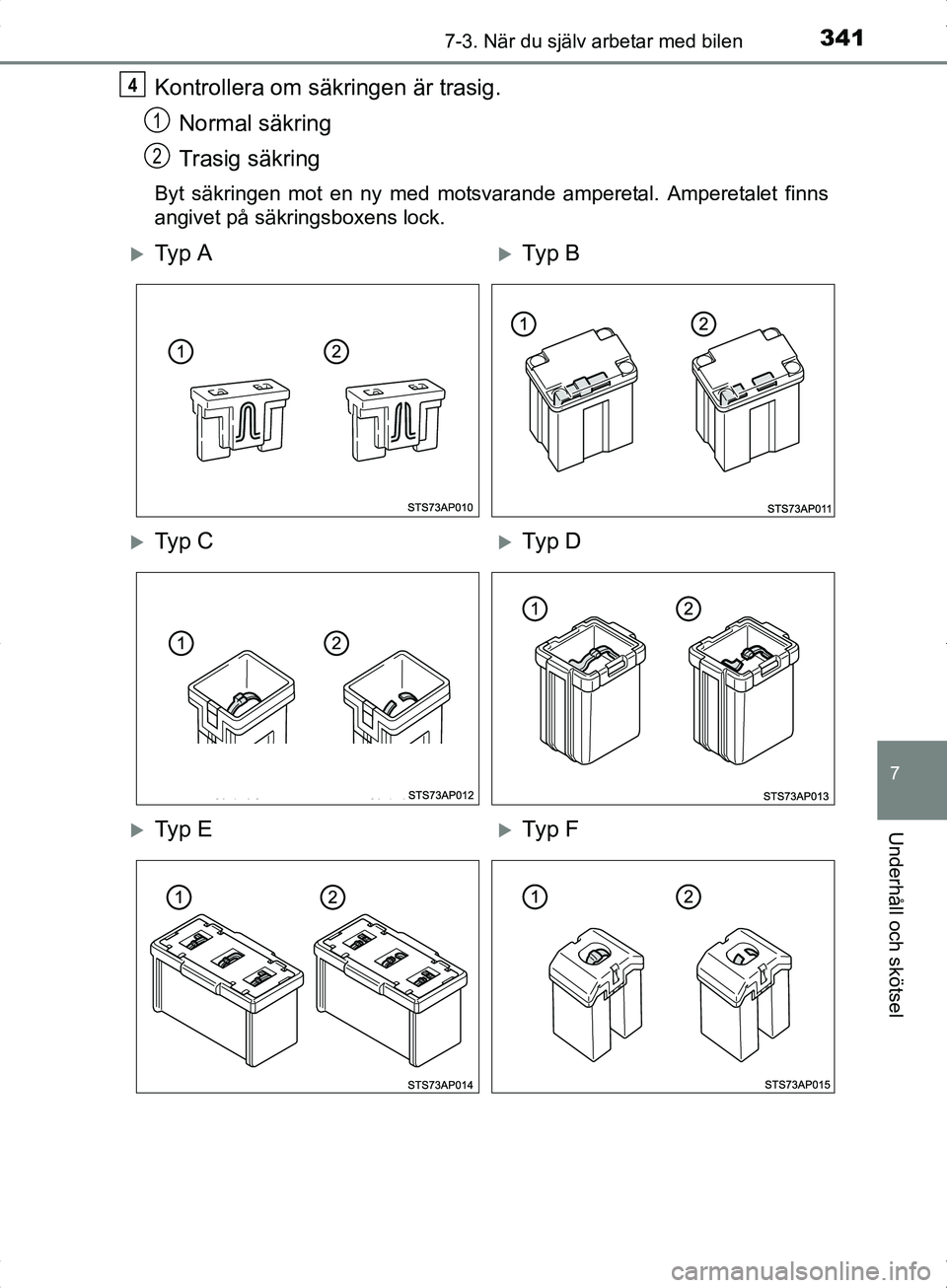

Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p ETy p F
OM52J30SE.book Page 341 Friday, October 7, 2016 2:29 PM

3427-3. När du själv arbetar med bilen
OM52J30SE

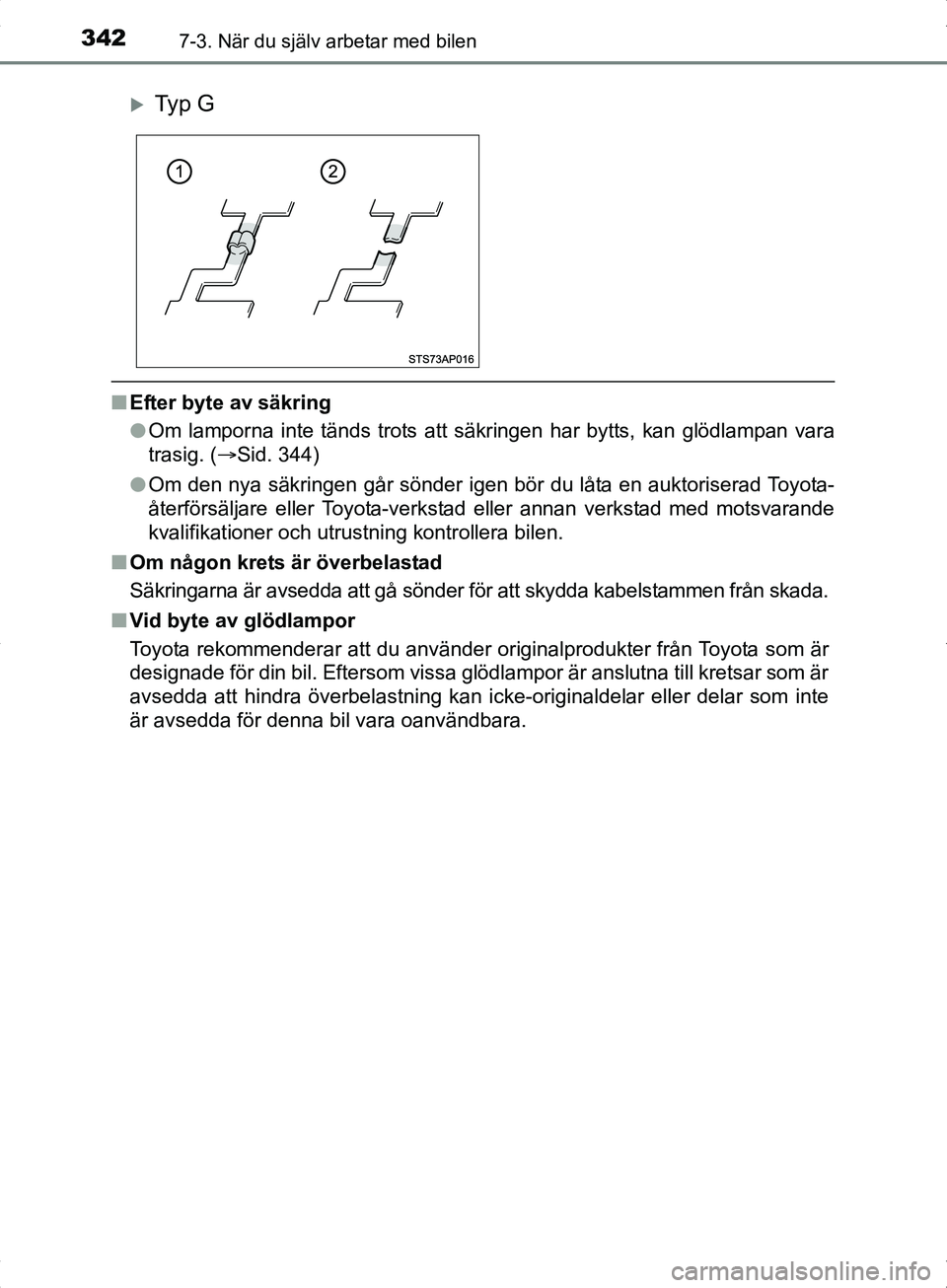

nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 344)
l Om den nya säkringen går sönder igen bör du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
Ty p G
OM52J30SE.book Page 342 Friday, October 7, 2016 2:29 PM

3437-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

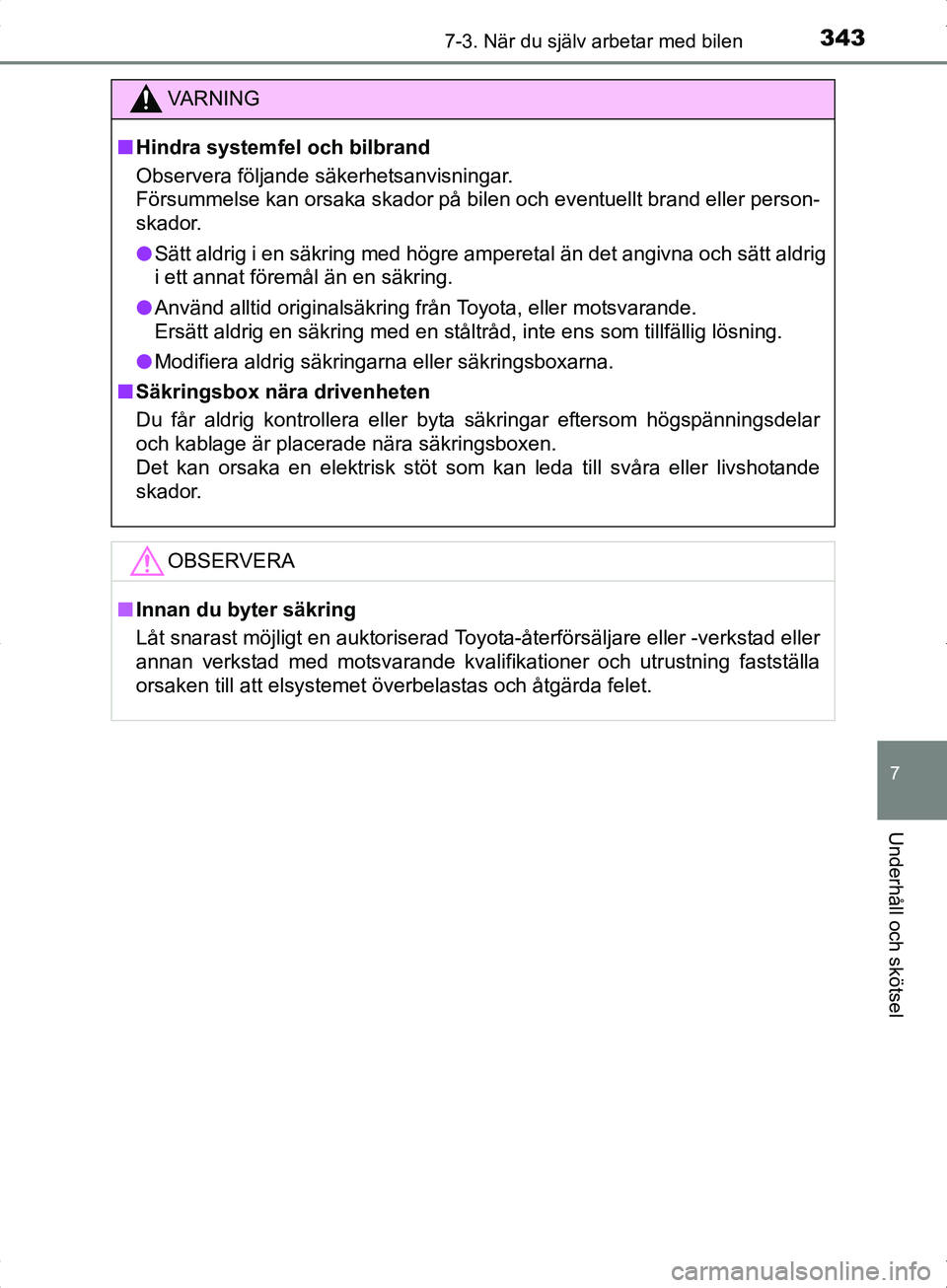

VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära drivenheten
Du får aldrig kontrollera eller byta säkringar eftersom högspänningsdelar
och kablage är placerade nära säkringsboxen.
Det kan orsaka en elektrisk stöt som kan leda till svåra eller livshotande
skador.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM52J30SE.book Page 343 Friday, October 7, 2016 2:29 PM

3447-3. När du själv arbetar med bilen
OM52J30SE
Glödlampor
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 437)
nFram
Du kan byta följande glödlampor själv. Svårighetsgraden vid byte
av glödlampa varierar beroende på lampan. Eftersom det finns
risk för att komponenter kan skadas rekommenderar vi att byte
utförs av en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och
utrustning.
Mer information om byte av a ndra glödlampor kan du få från en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Främre positionsljus/varsel-
ljus (DRL) (glödlampstyp)
Körriktningsvisare, framFrämre dimljus (i förekommande
fall)
Halogenstrålkastare
Körriktningsvisare, sida1
2
3
4
5
OM52J30SE.book Page 344 Friday, October 7, 2016 2:29 PM
