2017 TOYOTA YARIS HYBRID Bruksanvisningar (in Swedish)

81
2
2. Instrumentgrupp
Instrumentgrupp
OM52J30SE

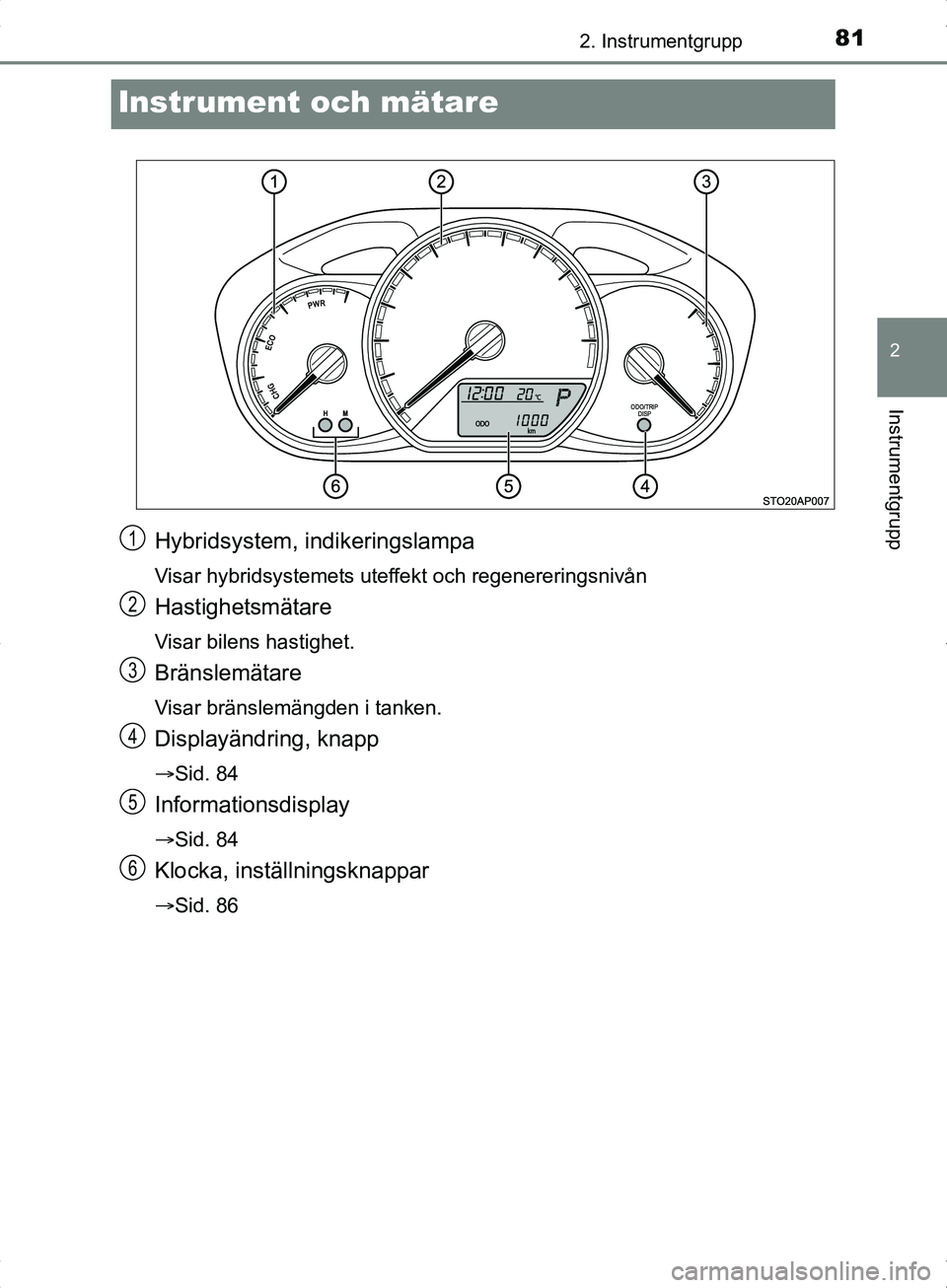

Instrument och mätare
Hybridsystem, indikeringslampa
Visar hybridsystemets uteffekt och regenereringsnivån
Hastighetsmätare
Visar bilens hastighet.
Bränslemätare
Visar bränslemängden i tanken.
Displayändring, knapp
Sid. 84
Informationsdisplay
Sid. 84
Klocka, inställningsknappar
Sid. 86
1
2
3
4
5
6
OM52J30SE.book Page 81 Friday, October 7, 2016 2:29 PM

822. Instrumentgrupp
OM52J30SE
Ljusstyrkan på instrumentbelysningen kan justeras (när strålkastarna
är tända).
Instrumentbelysningskontrollen
visas med en tryckning på knap-
pen för displayändring. (Sid. 84)
Tryck sedan på knappen och håll
den intryckt. Tryck på knappen för
att justera ljusstyrkan till önskad
nivå.
n Mätarna och displayen tänds när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
Reostat för instrumentbelysning
OM52J30SE.book Page 82 Friday, October 7, 2016 2:29 PM

832. Instrumentgrupp
2
Instrumentgrupp
OM52J30SEn
Hybridsystem, indikeringslampa
lNär indikeringen håller sig inom Eco-området uppnås mer miljövänlig körning.
l Laddningsområdet indikerar regenereringsstatus
*. Regenererad energi
används för att ladda batteriet.
*: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi.
”Power”-område
Visar att körkraften har överskridit Eco-
körlägets övre gräns.
Eco-område
Visar att bilen körs på ett Eco-vänligt sätt.
Hybrid Eco-område
Visar att bilen körs på ett sätt som gyn-
nar frekvent drift med endast elmotorn.
(Om bilen körs med låg belastning, t.ex.
vid långsam körning, ger Hybrid Eco-
området miljövänlig körning.)
Laddningsområde
Visar regenerativ laddning.
1
2
3
4
OM52J30SE.book Page 83 Friday, October 7, 2016 2:29 PM

842. Instrumentgrupp
OM52J30SE

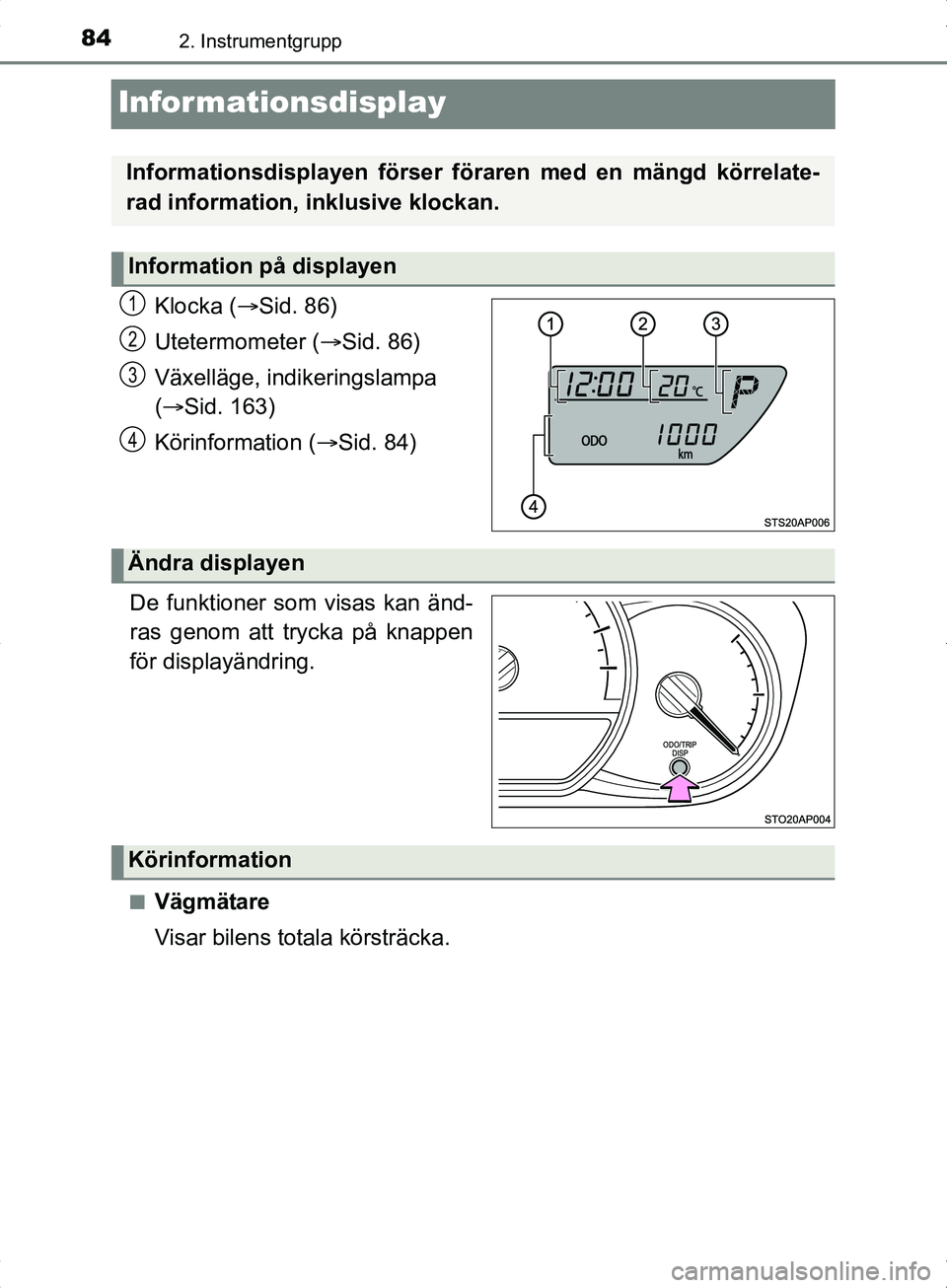

Informationsdisplay
Klocka (Sid. 86)
Utetermometer ( Sid. 86)
Växelläge, indikeringslampa
(  Sid. 163)
Körinformation ( Sid. 84)
.
De funktioner som visas kan änd-
ras genom att trycka på knappen
för displayändring.
nVägmätare
Visar bilens totala körsträcka.
Informationsdisplayen förser föraren med en mängd körrelate-
rad information, inklusive klockan.
Information på displayen
1
2
3
4
Ändra displayen
Körinformation
OM52J30SE.book Page 84 Friday, October 7, 2016 2:29 PM

852. Instrumentgrupp
2
Instrumentgrupp
OM52J30SEn
Trippmätare
Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika
distanser oberoende av varandra.
Håll knappen intryckt i mer än 1 sekund för att nollställa. Håll knappen
intryckt medan trippmätaren visas för att nollställa trippmätaren till ”0”.
n
Aktuell bränsleförbrukning
Visar den aktuella bränsleförbrukningen.
• Nollställ funktionen genom att trycka på knappen i minst 1 sekund när displayen visar aktuell bränsleförbrukning.
• Använd den visade aktuella bränsleförbrukningen som referens.
n
Genomsnittlig bränsleförbrukning
Visar den genomsnittliga bränsleförbrukningen.
• Nollställ funktionen genom att trycka på knappen i minst 1 sekund när displayen visar genomsnittlig bränsleförbrukning.
• Använd den visade genomsnittliga bränsleförbrukningen som referens.
n
Räckvidd
Visar det maximala uppskattade avståndet som kan köras på åter-
stående bränsle i tanken.
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte displayen.
Vid tankning, vrid startknappen till l äge ”LOCK” (modeller utan elektroniskt
lås- och startsystem) eller tryck den till avstängt läge (modeller med elektro-
niskt lås- och startsystem). Displayen uppdateras eventuellt inte om bilen
tankas utan att startknappen har vridits till ”LOCK” eller trycks till avstängt
läge.
n
Medelhastighet
Visar bilens genomsnittliga hastigh et sedan hybridsystemet senast
startades, eller funktionen nollställdes.
Nollställ beräkningen genom att trycka ned knappen i minst 1 sekund när
displayen visar bilens genomsnittliga hastighet.
OM52J30SE.book Page 85 Friday, October 7, 2016 2:29 PM

862. Instrumentgrupp
OM52J30SE
Indikeringslampan till EV-läget kan aktiveras eller avaktiveras genom
att du trycker på ändringsknappen på displayen när displayen för spe-
cialinställning av EV-indikeringslampan visas.
För att ändra displayen för specialinställning av indikeringslampan för EV,
visa vägmätaren och håll displayändringsknappen intryckt tills displayen
ändras.
Använd knapparna för att justera klockan.Inställning av rätt timme
Inställning av rätt minut
Temperaturdisplayen visar temp eraturer från –40 °C till 50 °C.
nDisplay
I följande situationer visas inte allt id korrekt utetemperatur, eller det
kan ta längre tid än normalt för visningen att ändras:
l När bilen står stilla, eller vid körning i låg hastighet (under 25 km/tim)
l Vid plötslig förändring av utetemper aturen (vid körning in i/ut ur
garage eller tunnel etc.)
nNär ” ” eller ”E” visas
Funktionsstörning kan ha uppstått i systemet. Kör bile n till en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
samhet med motsvarande kvalif ikationer och utrustning.
Specialinställning av EV indikeringslampa
Klocka
1
2
Utetermometer
OM52J30SE.book Page 86 Friday, October 7, 2016 2:29 PM

872. Instrumentgrupp
2
Instrumentgrupp
OM52J30SE

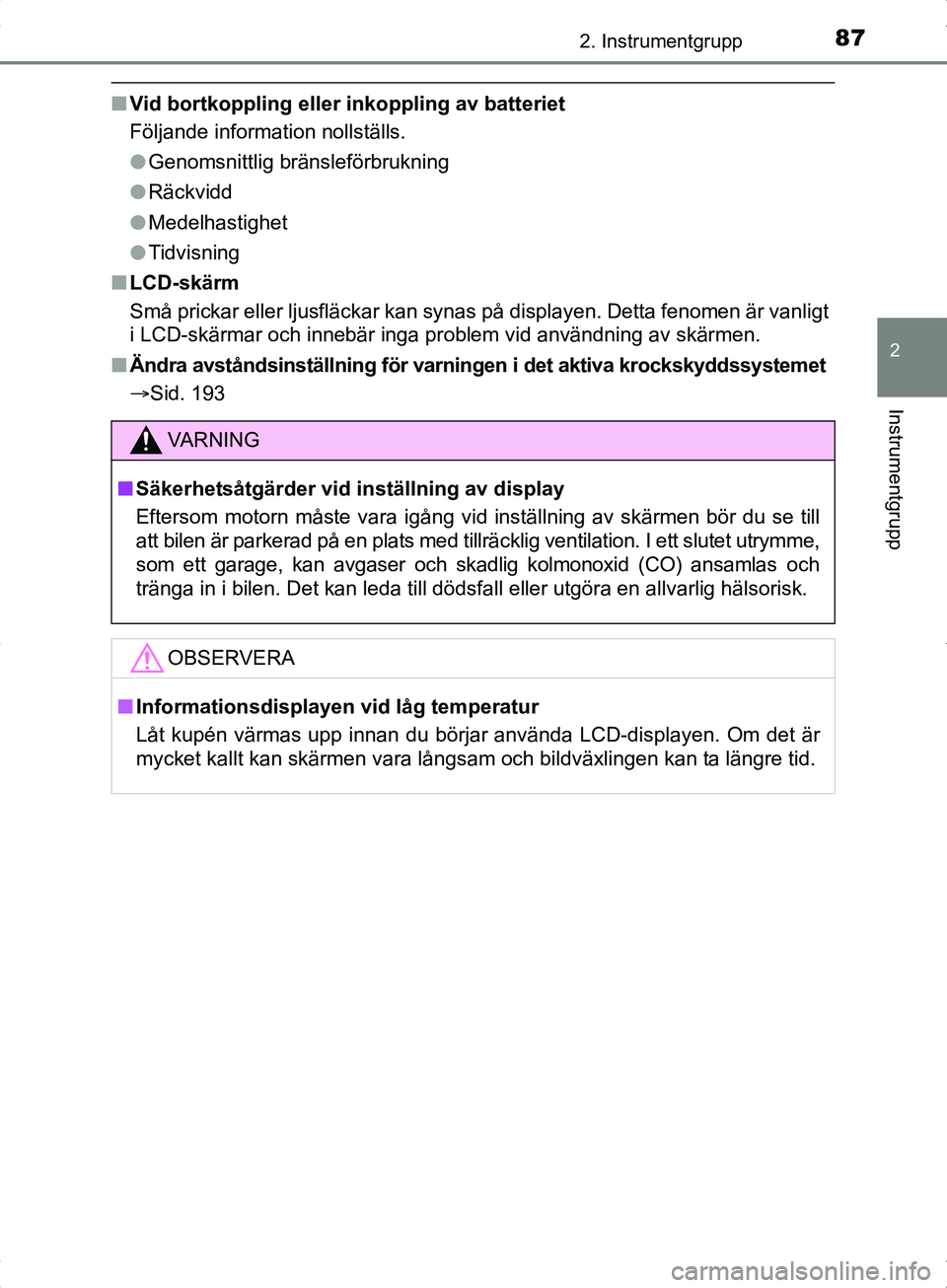

nVid bortkoppling eller inkoppling av batteriet
Följande information nollställs.
lGenomsnittlig bränsleförbrukning
l Räckvidd
l Medelhastighet
l Tidvisning
n LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
n Ändra avståndsinställning för varnin gen i det aktiva krockskyddssystemet
Sid. 193
VA R N I N G
n Säkerhetsåtgärder vid inställning av display
Eftersom motorn måste vara igång vid inställning av skärmen bö\
r du se till
att bilen är parkerad på en plats med tillräcklig ventilation. I ett slutet utrymme,
som ett garage, kan avgaser och skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till dödsfall eller utgöra en allvarlig hälsorisk.
OBSERVERA
nInformationsdisplayen vid låg temperatur
Låt kupén värmas upp innan du börjar använda LCD-displayen. Om det är
mycket kallt kan skärmen vara långsam och bildväxlingen kan ta längre tid.
OM52J30SE.book Page 87 Friday, October 7, 2016 2:29 PM

882. Instrumentgrupp
OM52J30SE
Energimonitor/förbrukningsskär m
Navigations/multimediasystem
Tryck på knappen i naviga-
tions-/multimediasystemet.
Välj ”Energimonitor”.
: I förekommande fall
Du kan se status för bilens hybridsystem på navigations/multi-
mediaskärmen.
Energimonitor
Navigations/multimediasystem
När bilen drivs av elmotorn
När bilen drivs av bensinmotorn
OM52J30SE.book Page 88 Friday, October 7, 2016 2:29 PM
