2017 TOYOTA YARIS HYBRID Bruksanvisningar (in Swedish)

731-3. Stöldskydd
1
Trygghet och säkerhet
OM52J30SE

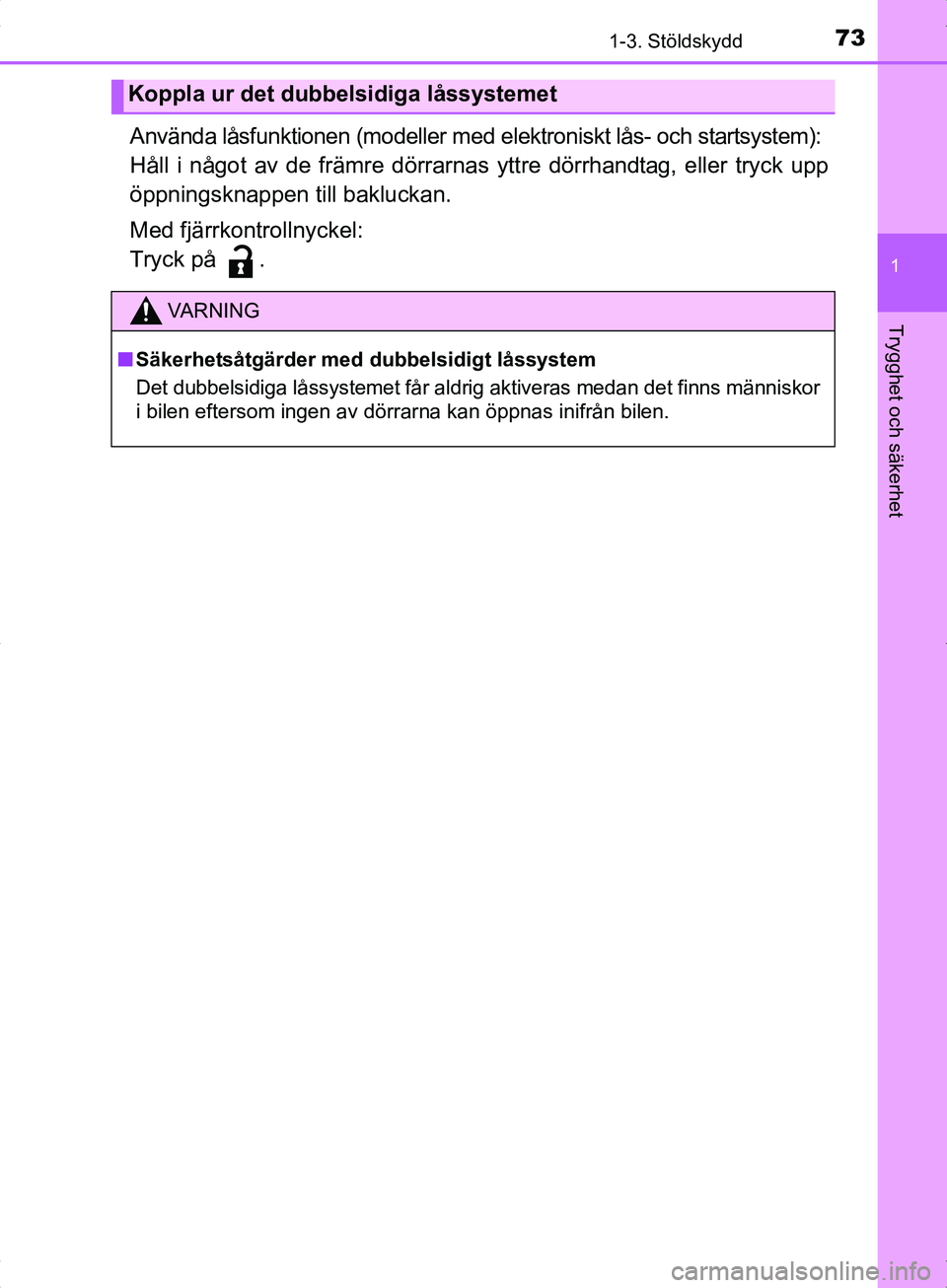

Använda låsfunktionen (modeller med elektroniskt lås- och startsystem):
Håll i något av de främre dörrarnas yttre dörrhandtag, eller tryck upp
öppningsknappen till bakluckan.
Med fjärrkontrollnyckel:
Tryck på .
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
nSäkerhetsåtgärder med dubbelsidigt låssystem
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns människor
i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM52J30SE.book Page 73 Friday, October 7, 2016 2:29 PM

741-3. Stöldskydd
OM52J30SE
OM52J30SE.book Page 74 Friday, October 7, 2016 2:29 PM

75

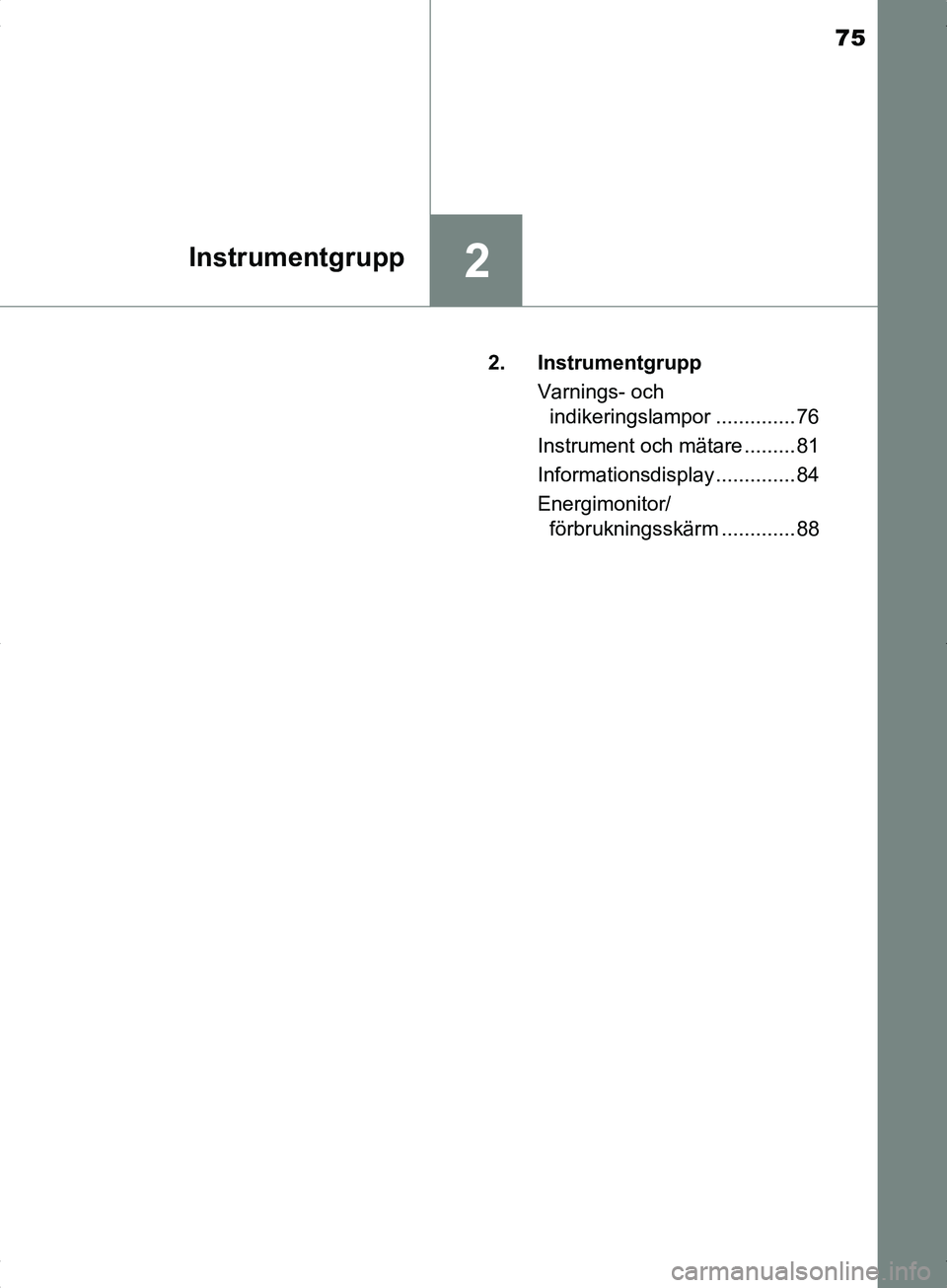

2Instrumentgrupp
OM52J30SE2. Instrumentgrupp
Varnings- och indikeringslampor .............. 76
Instrument och mätare ......... 81
Informationsdisplay .............. 84
Energimonitor/ förbrukningsskärm .............88
OM52J30SE.book Page 75 Friday, October 7, 2016 2:29 PM

762. Instrumentgrupp
OM52J30SE
Varnings- och indikeringslampor
Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informerad om status i bilens olika
system.
I förklarande syfte visar bilden nedan samtliga varnings- och
indikeringslampor som tänds.
OM52J30SE.book Page 76 Friday, October 7, 2016 2:29 PM

772. Instrumentgrupp
2
Instrumentgrupp
OM52J30SE
Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.
Varningslampor
*1
(Röd)
Bromssystem,
varningslampa
( Sid. 370)*1, 2, 6
PCS, varningslampa
(Sid. 372)
*1Laddningssystem,
varningslampa
(Sid. 370)*1, 3Slirindikeringslampa
(Sid. 372)
*1Lågt motoroljetryck,
varningslampa
(Sid. 370)*2
(Gul)
Automatiskt helljus,
indikeringslampa
(Sid. 372)
*1
(Röd)
Hög kylvätsketempera-
tur, varningslampa
(Sid. 370)*1
(Gul)
Bromssystem,
varningslampa
(Sid. 373)
*1Hybridsystem,
varningslampa
(Sid. 371)*2
(Gul)
Farthållare,
indikeringslampa
(Sid. 373)
*1Funktionsstörning,
indikeringslampa
(Sid. 371)*2
(Gul)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 373)
*1Krockkuddesystem,
varningslampa
(Sid. 371)*2, 7
(Gul)
Körfältsmarkeringar
(Sid. 373)
*1
ABS, varningslampa
(Sid. 371)
*2, 4
(Gul)
Elektroniskt lås- och start-
system, indikeringslampa
(Sid. 373, 379)
*1Elektrisk servostyrning,
varningslampa
(Sid. 371)*1Låg laddning i hybridbat-
teriet, varningslampa
(Sid. 373)
OM52J30SE.book Page 77 Friday, October 7, 2016 2:29 PM

782. Instrumentgrupp
OM52J30SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när hybridsystemet startats, eller efter några sekunder. Om en
lampa inte tänds, eller om en lampa inte släcks, kan en störning ha uppstått i
ett system. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
*2: I förekommande fall
*3: Lampan tänds för att indikera en funktionsstörning.
*4: Lampan blinkar med gult sken för att visa att något är fel. Lampan blinkarsnabbt med grönt sken för att visa att rattlåset inte har lossats.
*5: Lampan tänds på mittpanelen.
*6: Lampan blinkar för att indikera en funktionsstörning.
*7: Lamporna tänds med LDA-indikatorn för att indikera funktionsstörning.
Öppen dörr, varnings-
lampa ( Sid. 373)*2Däcktryck,
varningslampa
(Sid. 374)
Låg bränslenivå,
varningslampa
(Sid. 373)*1Hybridsystemet överhet-
tas, varningslampa
(Sid. 374)
Förarens och framsätes-
passagerarens
säkerhetsbälte, påmin-
nelselampa ( Sid. 373)*1Begäran om P-läge,
varningslampa
(Sid. 374)
*5Säkerhetsbälte i baksä-
tet, påminnelselampor
(Sid. 374)*3
Servicevarnings-
lampa ( Sid. 375)
OM52J30SE.book Page 78 Friday, October 7, 2016 2:29 PM

792. Instrumentgrupp
2
Instrumentgrupp
OM52J30SE
Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.
Indikeringslampor
Körriktningsvisare
(Sid. 166)
*2
(Grön)
LDA (Körfilsvarning),
indikeringslampa
(Sid. 203)
Helljus, indikeringslampa
( Sid. 169)
*2, 7
(Grön)
Körfältsmarkeringar
(Sid. 204)
*2
(Grön)
Automatiskt helljus,
indikeringslampa
(Sid. 208)*1, 3
Slirindikeringslampa
(Sid. 217)
Bakljus, indikeringslampa
( Sid. 168)
*1
”TRC OFF”, indikerings-
lampa ( Sid. 217)
*2Dimljus fram, indike-
ringslampa ( Sid. 173)*1VSC OFF, indikerings-
lampa (Sid. 218)
Dimljus bak, indikerings-
lampa ( Sid. 173)
*2, 3, 6PCS-aktivering,
indikeringslampa
(Sid. 190, 193)
*2
(Grön)
Elektroniskt lås- och start-
system, indikeringslampa
(Sid. 154)*1, 2, 5
PCS, varningslampa
(Sid. 193)
*2
(Grön)
Farthållare, indikerings-
lampa ( Sid. 212) Körläge EV, indikerings-
lampa (
Sid. 160)
*2
”SET”, indikeringslampa
(Sid. 212)
*1
”ECO MODE”, indike-
ringslampa ( Sid. 163)
OM52J30SE.book Page 79 Friday, October 7, 2016 2:29 PM

802. Instrumentgrupp
OM52J30SE
*1: Dessa lampor tänds när startknappen vrids till läge ”ON” (modeller utanelektroniskt lås- och startsystem) eller trycks till tändningsläge (modeller
med elektroniskt lås- och startsystem) för att visa att systemkontroll utförs.
De släcks när hybridsystemet startats, eller efter några sekunder. Om en
lampa inte tänds, eller om en lampa inte släcks, kan en störning ha uppstått i
ett system. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande kvalifikationer och utrustning kon-
trollera bilen.
*2: I förekommande fall
*3: Lampan blinkar för att visa att systemet är i funktion.
*4: Den här lampan tänds på mittpanelen.
*5: Lampan tänds när systemet stängs av.
*6: Lampan tänds när systeminställningar ändras.
*7: Lampan blinkar med gult sken för att indikera att bilen avviker från körfältet. EV, indikeringslampa
(
Sid. 64)
”PASSENGER AIR BAG”-indike-
ring (Sid. 44)
”READY”, indikerings-
lampa ( Sid. 150, 154)
VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Om detta skulle ske, ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller -verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
OBSERVERA
nUndvik att motorn och dess komponenter skadas
Motorn kan vara på väg att överhettas om varningslampan till kylarvätske-
temperaturen blinkar eller tänds. I så fall ska du omedelbart stanna på en
säker plats och kontrollera motorn när den har svalnat helt. ( Sid. 419)
*4
