2017 TOYOTA YARIS HYBRID Bruksanvisningar (in Swedish)

3057-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
Placering av garagedomkraft
uFram
uBak
Om du använder en garagedomkraft ska du följa instruktionerna
i den medföljande manualen och utföra arbetet på säkert sätt.
När du använder en garagedomkraft ska du placera den på korrekt
sätt i lyftpunkterna. Felaktig pla cering kan orsaka skada på bilen
eller på människor.
OM52J30SE.book Page 305 Friday, October 7, 2016 2:29 PM

3067-3. När du själv arbetar med bilen
OM52J30SE
OBSERVERA
nNär du hissar upp bilen
Lyft inte bilen vid fjädringen. Fjädringen kan
skadas.
Fram
Fjädring
OM52J30SE.book Page 306 Friday, October 7, 2016 2:29 PM

3077-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

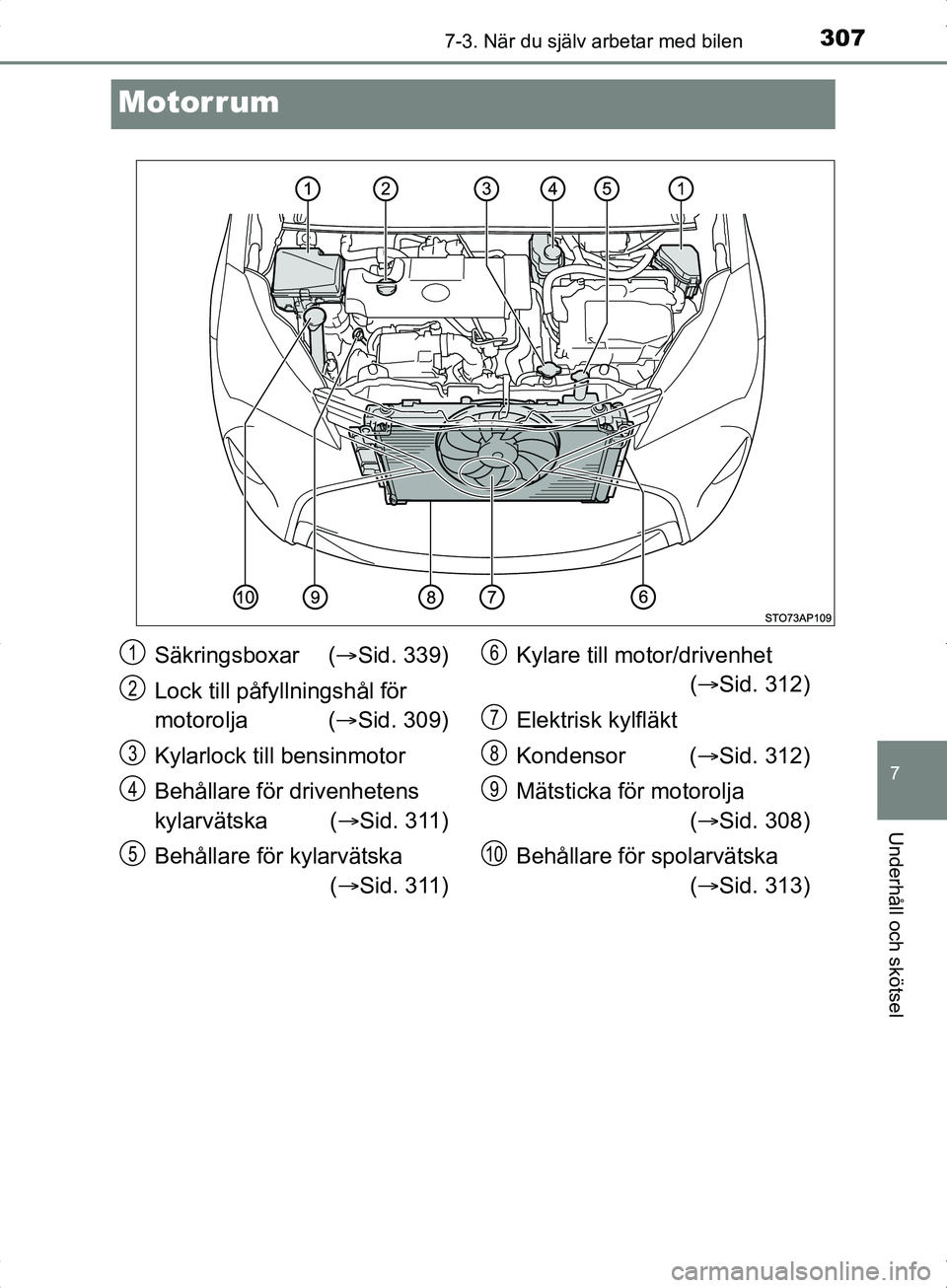

Motorrum
Säkringsboxar (Sid. 339)
Lock till påfy llningshål för
motorolja ( Sid. 309)
Kylarlock till bensinmotor
Behållare för drivenhetens
kylarvätska ( Sid. 311)
Behållare för kylarvätska ( Sid. 311) Kylare till motor/drivenhet
( Sid. 312)
Elektrisk kylfläkt
Kondensor ( Sid. 312)
Mätsticka för motorolja ( Sid. 308)
Behållare för spolarvätska ( Sid. 313)1
2
3
4
5
6
7
8
9
10
OM52J30SE.book Page 307 Friday, October 7, 2016 2:29 PM

3087-3. När du själv arbetar med bilen
OM52J30SE

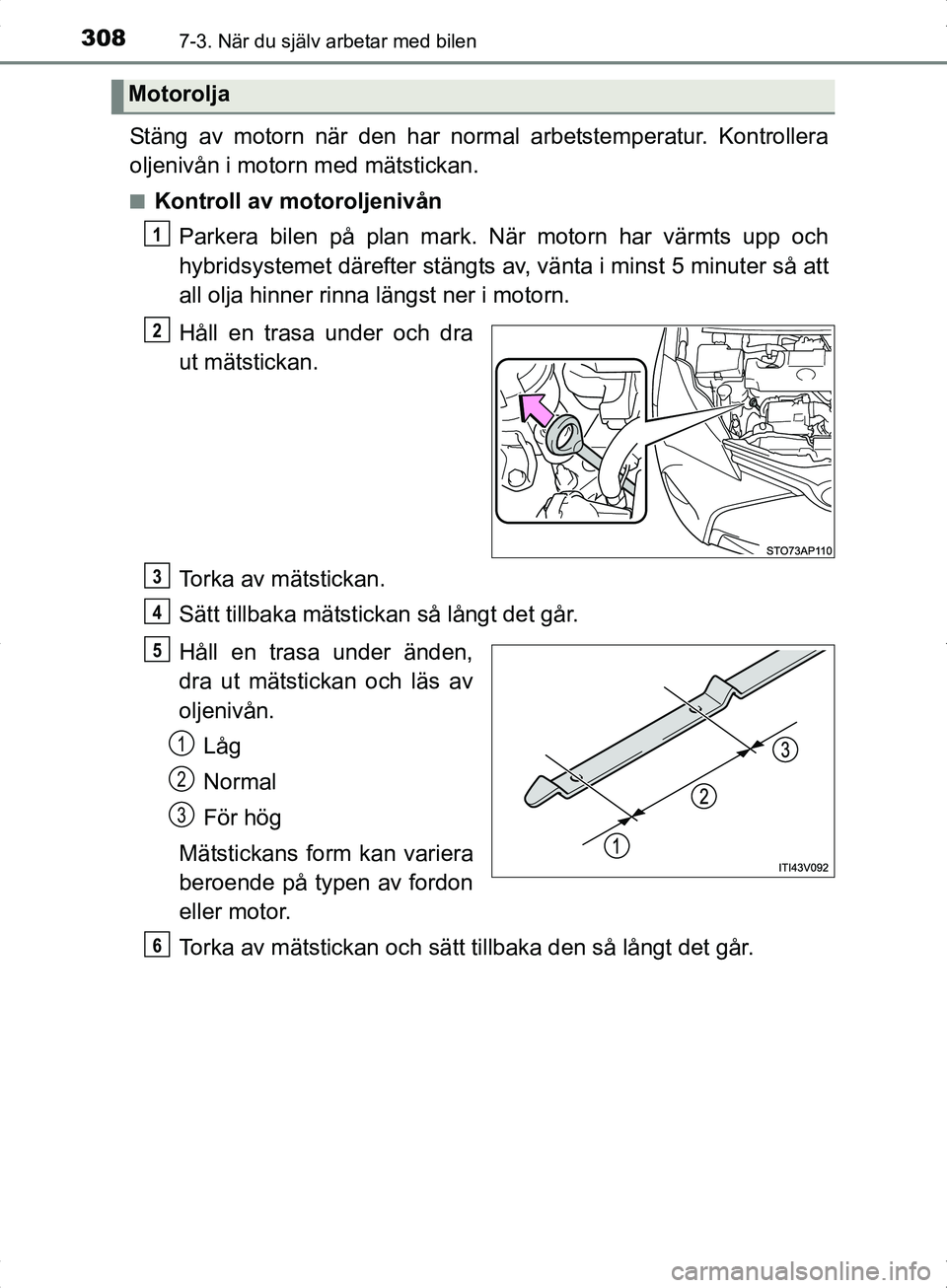

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av , vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.
Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM52J30SE.book Page 308 Friday, October 7, 2016 2:29 PM

3097-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SEn
Fylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.
Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid
körning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
Va l a v m o t o r o l j a Sid. 431
Oljevolym
(Låg  Full)1,5 liter
Artiklar
Ren tratt
1
2
3
OM52J30SE.book Page 309 Friday, October 7, 2016 2:29 PM

3107-3. När du själv arbetar med bilen
OM52J30SE
VA R N I N G
nHantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hudsjuk-
domar som inflammation och hudcancer. Utsätt dig därför inte för långvarig
kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja från
huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökon tor eller motsva-
rande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avloppsbrunn
eller direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
nUndvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM52J30SE.book Page 310 Friday, October 7, 2016 2:29 PM

3117-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

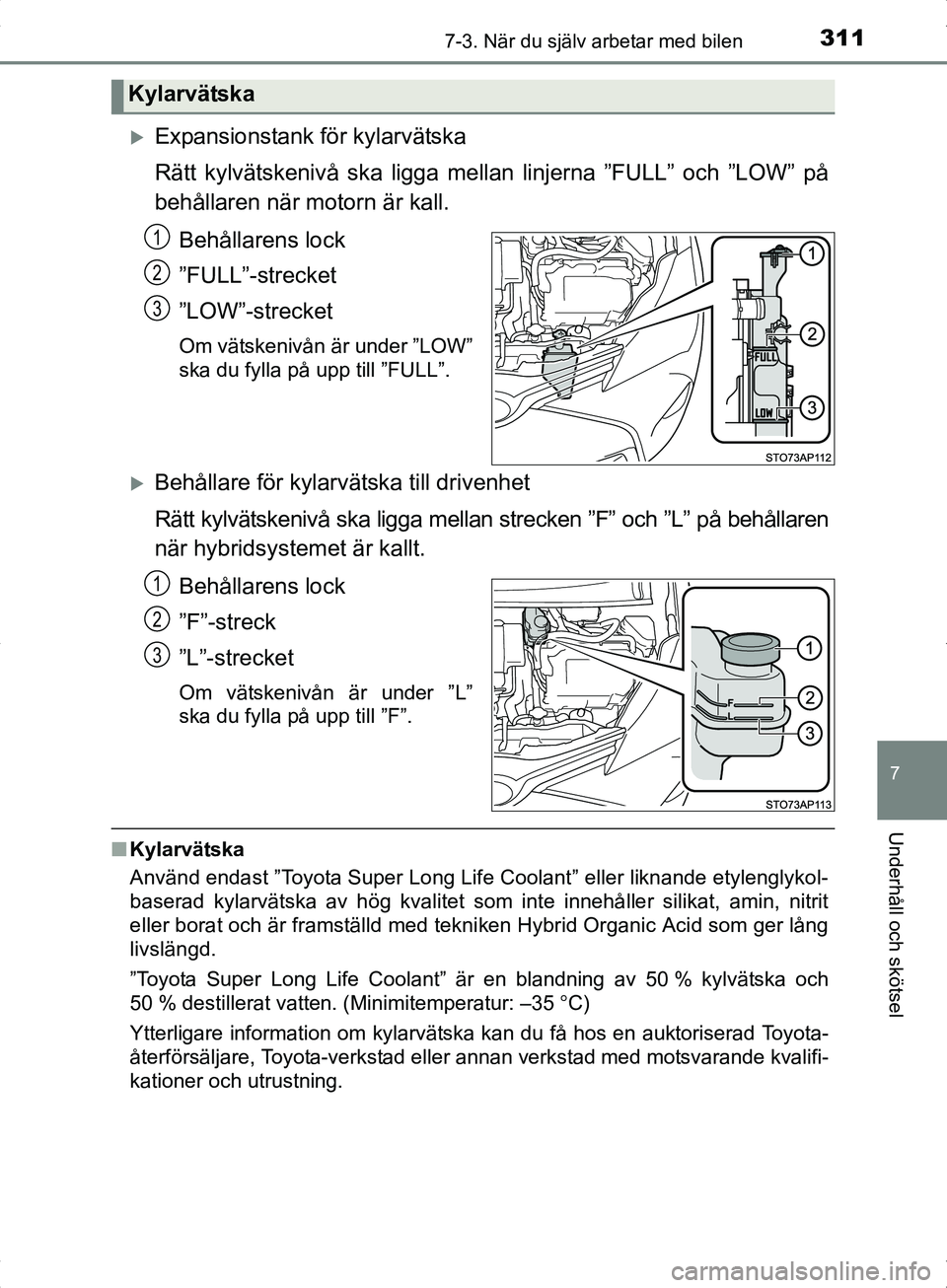

Expansionstank för kylarvätska
Rätt kylvätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” på
behållaren när motorn är kall.Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
Behållare för kylarvätska till drivenhet
Rätt kylvätskenivå ska ligga mellan strecken ”F” och ”L” på behållaren
när hybridsystemet är kallt.Behållarens lock
”F”-streck
”L”-strecket
Om vätskenivån är under ”L”
ska du fylla på upp till ”F”.
nKylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit
eller borat och är framställd med tekniken Hybrid Organic Acid som ger lång
livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och
50 % destillerat vatten. (Minimitemperatur: –35 C)
Ytterligare information om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
Kylarvätska
1
2
3
1
2
3
OM52J30SE.book Page 311 Friday, October 7, 2016 2:29 PM

3127-3. När du själv arbetar med bilen
OM52J30SEn
Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens
kylvätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du låta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning kontrollera bilen.
VA R N I N G
nOm hybridsystemet är varmt
Avlägsna inte locken till motorns/drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensator
VA R N I N G
nOm hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge upphov
till svåra skador, t.ex. brännskador.
OM52J30SE.book Page 312 Friday, October 7, 2016 2:29 PM
