3537-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

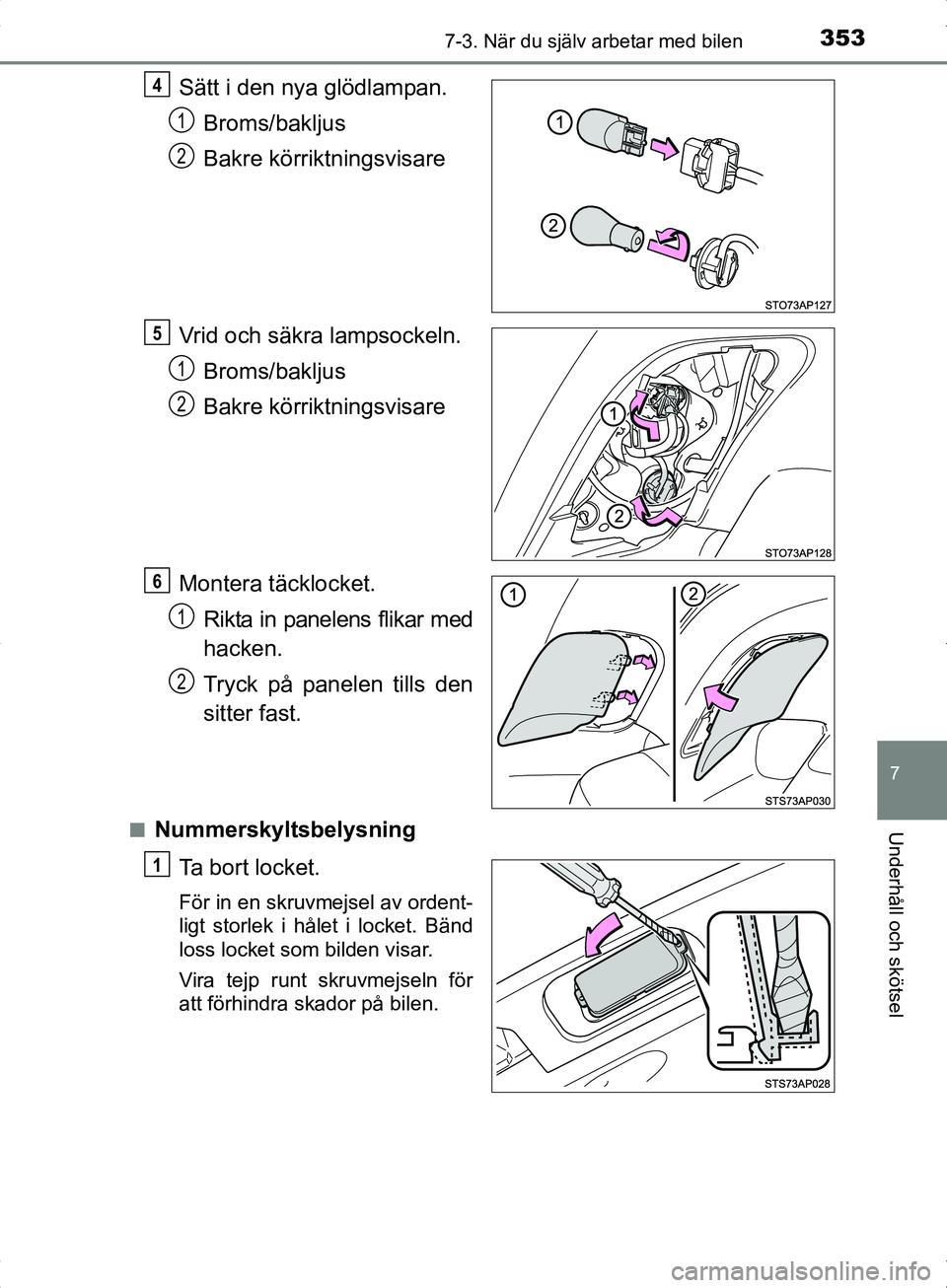

Sätt i den nya glödlampan.Broms/bakljus
Bakre körriktningsvisare
Vrid och säkra lampsockeln. Broms/bakljus
Bakre körriktningsvisare
Montera täcklocket. Rikta in panelens flikar med
hacken.
Tryck på panelen tills den
sitter fast.
nNummerskyltsbelysning
Ta bort locket.
För in en skruvmejsel av ordent-
ligt storlek i hålet i locket. Bänd
loss locket som bilden visar.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
4
1
2
5
1
2
6
1
2
1
OM52J30SE.book Page 353 Friday, October 7, 2016 2:29 PM

3547-3. När du själv arbetar med bilen
OM52J30SE
Ta bort glödlampan.
Sätt i den nya glödlampan.
Montera täcklocket.
För in en skruvmejsel av lämplig
storlek i ett av hålen, tryck på
skruvmejseln tills ett klickljud hörs.
Upprepa proceduren för det
andra hålet.
Tryck på hela panelen för att
kontrollera att den sitter fast.
2
3
4
5
OM52J30SE.book Page 354 Friday, October 7, 2016 2:29 PM

3557-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SEn
Backljus/bakre dimljus
Ta bort klämman och ta delvis
bort skyddet.
Dra i klämmans mittendel, ta
sedan bort den och dra ut låset.
Vrid lamphållaren moturs.
Ta bort glödlampan.
Sätt tillbaka klämman när den
nya lampan har monterats.
Sätt in klämman och tryck på
dess mittendel när den ska mon-
teras.
1
2
3
4
OM52J30SE.book Page 355 Friday, October 7, 2016 2:29 PM

3567-3. När du själv arbetar med bilen
OM52J30SEn
Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer
och utrustning byta lampan.
l Främre positionsljus oc h varselljus (LED-typ)
l Broms/bakljus (LED-typ)
l Högt monterat bromsljus
nLED-lampor
Främre positionsljus och varselljus (LED-typ), broms/bakljus (LED-typ) och
högt monterade bromsljus består av ett antal lysdioder (LED). Om någon av
lysdioderna går sönder bör du köra bilen till en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning och låta dem byta lampor.
Om två eller fler lysdioder är trasiga uppfyller inte bilen bestämmelserna enligt
lag. (ECE).
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel. Kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning för att få information om något
av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
n Vid byte av glödlampor
Sid. 342
OM52J30SE.book Page 356 Friday, October 7, 2016 2:29 PM

3577-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
VA R N I N G
nByte av glödlampor
l Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om det inte går att undvika att
hålla i lampans glasdel ska den hållas med en ren och torr trasa så att fukt
och oljor inte kommer på glödlampan.
Om glödlampan repas eller tappas kan den explodera eller spricka.
l Skruva i glödlampor helt, såväl som andra delar som behövs för att fästa
dem. Försummelse kan leda till brännskador, brand eller att vatten tränger
in i strålkastarenheten. Det kan skada strålkastarna eller orsaka kondens
på glaset.
n Förhindra skador eller brand
l Se till att glödlamporna är ordenligt iskruvade och låsta.
l Kontrollera watt-talet på glödlampan innan du sätter dit den för att undvika
värmeskador.
OM52J30SE.book Page 357 Friday, October 7, 2016 2:29 PM

3587-3. När du själv arbetar med bilen
OM52J30SE
OM52J30SE.book Page 358 Friday, October 7, 2016 2:29 PM

359
8Om problem uppstår
OM52J30SE8-1. Viktig information
Varningsblinkers ................ 360
Om du måste få stopp på bilen i en
akut situation ................... 361 8-2. Åtgärder i en
akut situation
Om bilen måste bärgas eller bogseras .................. 363
Om du tror att något är fel................................. 369
Om en varningslampa tänds eller en
varningssignal hörs.......... 370
Om du får punktering (modeller med
reservhjul) ........................ 381
Om du får punktering (modeller med
reparationssats
för däcklagning i
akut situation) .................. 394
Om hybridsystemet inte startar........................ 410
Om den elektroniska nyckeln inte fungerar
(modeller med
elektroniskt lås- och
startsystem) ..................... 412
Om 12-voltsbatteriet är urladdat ....................... 414
Om motorn blir överhettad........................ 419
Om bilen fastnar ................ 424
OM52J30SE.book Page 359 Friday, October 7, 2016 2:29 PM

3608-1. Viktig information
OM52J30SE
Varningsblinkers
Tryck på knappen.
Alla körriktningsvisare börjar att
blinka.
Tryck en gång till för att stänga av.
nVarningsblinkers
Om varningsblinkers används en längre tid medan hybridsystemet inte är
igång (medan indikeringslampan ”READY” inte är tänd) kan 12-voltsbatteriet
laddas ur.
Varningsblinkers används till att varna andra bilister om bilen
måste stanna på vägen på grund av motorfel eller annat problem.
