2017 TOYOTA YARIS HYBRID Bruksanvisningar (in Swedish)

3137-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

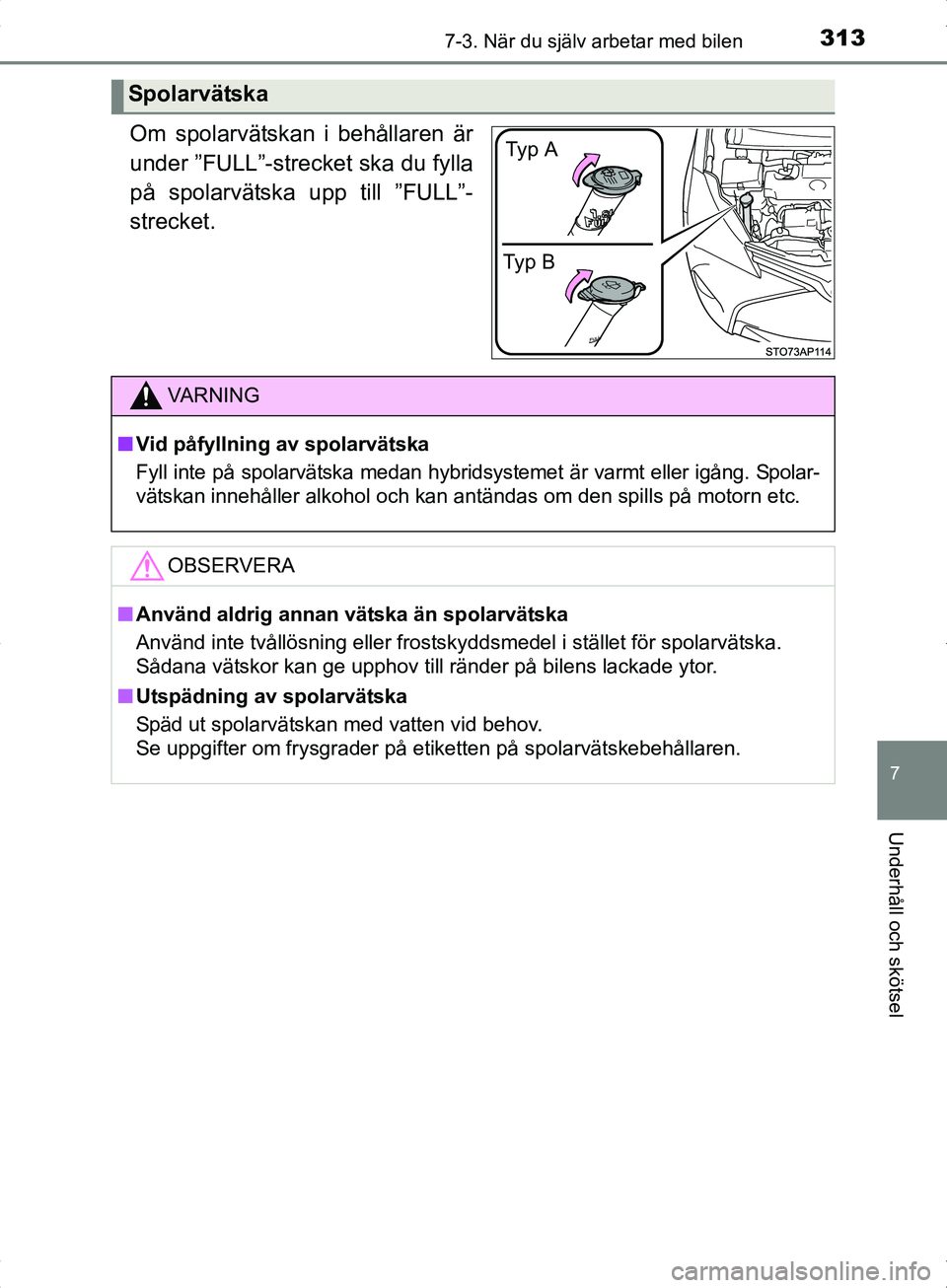

Om spolarvätskan i behållaren är
under ”FULL”-strecket ska du fylla
på spolarvätska upp till ”FULL”-
strecket.
Spolarvätska
Ty p BTy p A
VA R N I N G
n
Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spolar-
vätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
nAnvänd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel i stället för spolarvätska.
Sådana vätskor kan ge upphov till ränder på bilens lackade ytor.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM52J30SE.book Page 313 Friday, October 7, 2016 2:29 PM

3147-3. När du själv arbetar med bilen
OM52J30SE

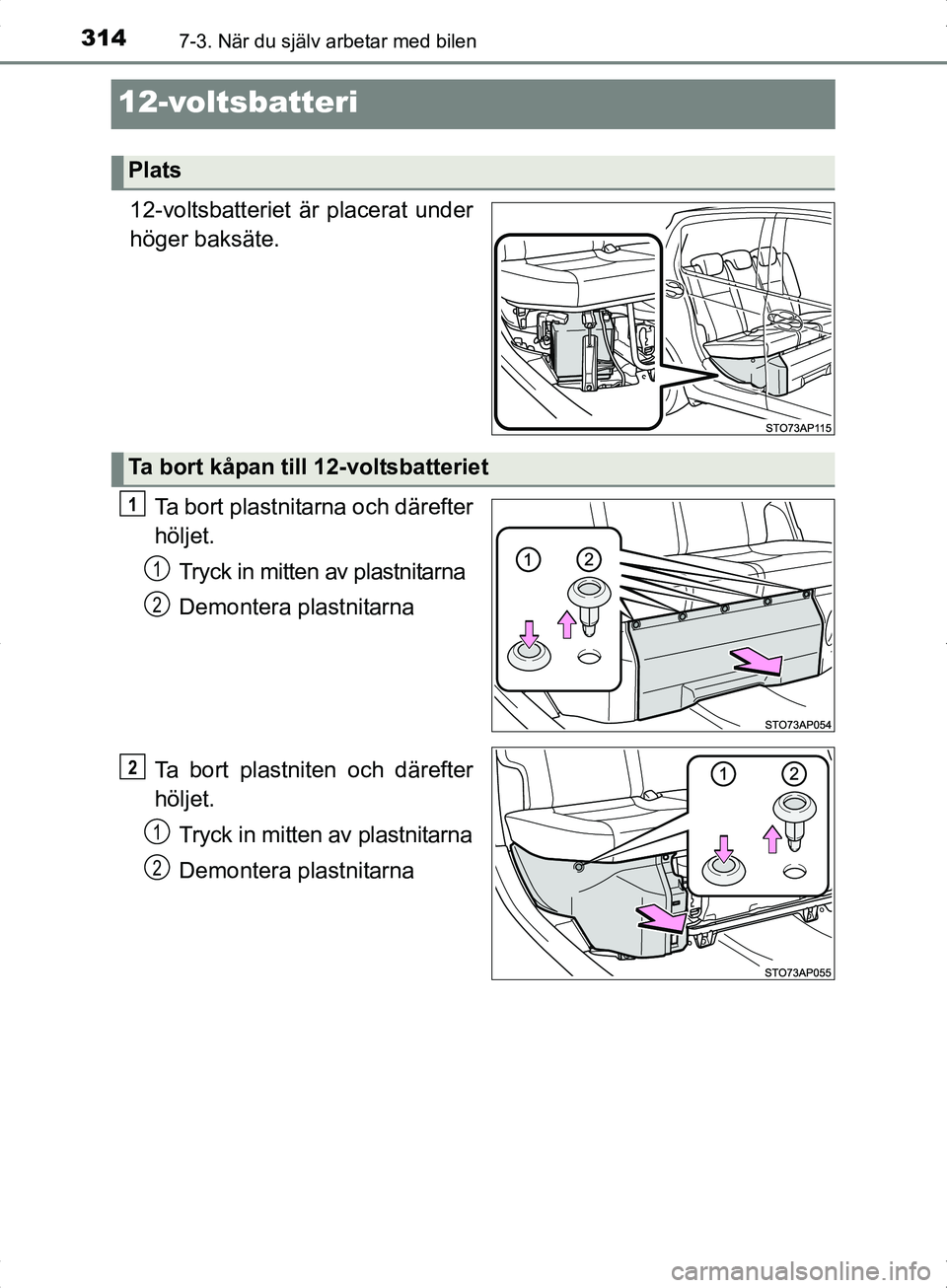

12-voltsbatteri
12-voltsbatteriet är placerat under
höger baksäte.Ta bort plastnitarna och därefter
höljet.Tryck in mitten av plastnitarna
Demontera plastnitarna
Ta bort plastniten och därefter
höljet. Tryck in mitten av plastnitarna
Demontera plastnitarna
Plats
Ta bort kåpan till 12-voltsbatteriet
1
1
2
2
1
2
OM52J30SE.book Page 314 Friday, October 7, 2016 2:29 PM

3157-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE

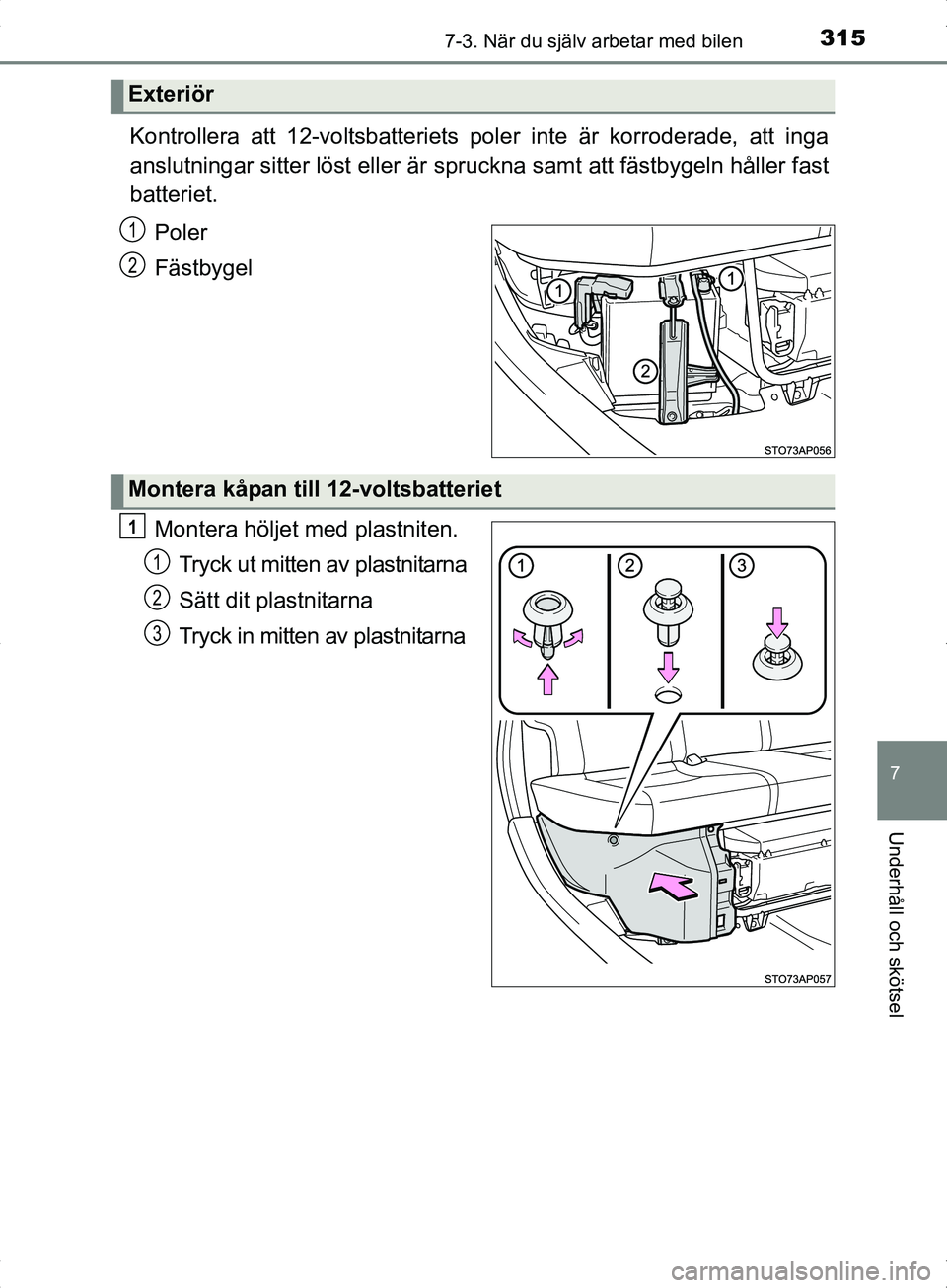

Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller fast
batteriet.
Poler
Fästbygel
Montera höljet med plastniten.Tryck ut mitten av plastnitarna
Sätt dit plastnitarna
Tryck in mitten av plastnitarna
Exteriör
1
2
Montera kåpan till 12-voltsbatteriet
1
1
2
3
OM52J30SE.book Page 315 Friday, October 7, 2016 2:29 PM

3167-3. När du själv arbetar med bilen
OM52J30SE
Montera höljet med plastniten.Tryck ut mitten av plastnitarna
Sätt dit plastnitarna
Tryck in mitten av plastnitarna
Innebörden av respektive symbol som finns ovanpå 12-voltsbatteriet
är följande:2
1
2
3
Försiktighetssymboler
Rök ej, använd ingen
öppen eld och orsaka
inte gnistorBatterisyra till 12-volts-
batteri
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
OM52J30SE.book Page 316 Friday, October 7, 2016 2:29 PM

3177-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
nFöre laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig och
explosiv. Observera därför följande säkerhetsanvisningar innan batteriet laddas:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddningen.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Vid bortkoppling av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen.
n Efter uppladdning/anslutning av 12-voltsbatteriet
lDet går eventuellt inte alltid att låsa upp dörrarna med upplåsningsfunktionen
i det elektroniska lås- och startsystemet omedelbart efter att 12-voltsbatteriet
har kopplats tillbaka. Lås upp/lås i så fall dörrarna med fjärrkontrollfunktionen
eller den mekaniska nyckeln.
l Modeller med elektroniskt lås- och startsystem: Starta hybridsystemet med
startknappen i radioläge. Hybridsystemet startar eventuellt inte med start-
knappen i avstängt läge. Hybridsystemet kan emellertid fungera normalt från
det andra försöket.
l Modeller med elektroniskt lås- och startsystem: Startknappens läge registreras
av bilen. Om 12-voltsbatteriet har anslutits på nytt återgår startknappen till
samma läge som den var i innan 12-voltsbatteriet kopplades bort. Se till att
bilen är avstängd innan 12 V-batteriet kopplas bort. Var extra försiktig när
12-voltsbatteriet ansluts om läget för startknappen, före bortkopplingen, inte
är känt.
Om systemet inte startar efter flera försök kontaktar du en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
OM52J30SE.book Page 317 Friday, October 7, 2016 2:29 PM

3187-3. När du själv arbetar med bilen
OM52J30SE
VA R N I N G
nKemikalier i 12-voltsbatteriet
12-voltsbatterier innehåller svavelsyra so m är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgärder
när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska stå fritt vid laddning. Ladda inte 12-voltsbatteriet i ett
stängt garage eller annat utrymme utan god ventilation.
n Vid bortkoppling av 12-voltsbatteriets poler
Ta alltid först bort den negativa (–) polen. Om den positiva (+) polen lossas
först och vidrör omgivande metallyta kan gnistor uppstå, som eventuellt kan
antändas. De kan även leda till en elektrisk stöt eller allvarlig skada.
n Ladda upp 12-voltsbatteriet
Ladda batteriet långsamt (3,5 A eller lägre). 12-voltsbatteriet kan explodera
vid snabbare laddning.
OM52J30SE.book Page 318 Friday, October 7, 2016 2:29 PM

3197-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
VA R N I N G
nNödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare eller
sjukhus. Fortsätt om möjligt att skölja ögonen under färden till närmaste
sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller om huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig
kläderna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Se till att omedelbart
komma under läkarvård.
n När 12-voltsbatteriet ansluts igen
Använd ett 12-voltsbatteri som är avsett för denna bil. Annars kan gas
(väte) tränga in i kupén och orsaka brand eller en explosion.
När 12-voltsbatteriet ska bytas ut ska du kontakta en auktoriserad Toyota-åter-
försäljare eller -verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång.
Förvissa dig också om att all elektrisk utrustning är avstän\
gd.
OM52J30SE.book Page 319 Friday, October 7, 2016 2:29 PM

3207-3. När du själv arbetar med bilen
OM52J30SE
Däck
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Slitagevarnare
”TWI” eller ” ” på sidan av respektive däck anger var slitagevarnarna sitter.
Byt däck om slitagevarnarna är synliga på ett däck.
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
1
2
3
OM52J30SE.book Page 320 Friday, October 7, 2016 2:29 PM
