3618-1. Viktig information
8
Om problem uppstår
OM52J30SE
Om du måste få stopp på bilen i en akut
situation
Placera både fötterna på bromspedalen och trampa stadigt ned den.
Pumpa inte på bromspedalen upprepade gånger eftersom då behövs ytter-
ligare kraft att sakta ner bilen.
För växelspaken till N.
Om växelspaken flyttas till N
När du har saktat ner bilen ska du stanna på en säker plats vid väg-
kanten.
Stäng av hybridsystemet.
Om växelspaken inte kan flyttas till N
Fortsätt att trampa ned bromspedalen med båda fötterna för att
minska bilens hastighet så mycket som möjligt.
Modeller utan elektroniskt lås-
och startsystem: Stäng av hybrid-
systemet genom att vrida start-
knappen till läge ”ACC”.
Endast i en nödsituation, som när det blir omöjligt att få stopp
på bilen på normalt sätt, får du använda följande metod för att
stanna bilen:
1
2
3
4
3
4
OM52J30SE.book Page 361 Friday, October 7, 2016 2:29 PM

3628-1. Viktig information
OM52J30SE
Modeller med elektroniskt lås-
och startsystem: För att stanna
hybridsystemet, håll startknap-
pen intryckt i minst 3 sekunder i
följd, eller tryck snabbt på den
minst 3 gånger i följd.
Stanna bilen på säker plats vid vägkanten.
Håll startknappen intryckt i minst
3 sekunder, eller tryck på den snabbt
minst 3 gånger
4
VA R N I N G
nOm hybridsystemet måste stängas av under körning
l Servostyrningen kommer att försvinna vilket gör att ratten blir trögare att
vrida. Sakta ned så mycket det går innan du stänger av hybridsystemet.
l Modeller utan elektroniskt lås- och startsystem: Försök aldrig att ta bort
nyckeln eftersom ratten kommer att låsas.
5
OM52J30SE.book Page 362 Friday, October 7, 2016 2:29 PM

3638-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Om bilen måste bärgas eller bogseras
Följande kan tyda på fel i växellådan. Före bogsering, kontakta en
auktoriserad Toyota-återförsäljare, eller Toyota-verkstad eller annan
verkstad med motsvarande kvalifik ationer och utrustning, eller en
kommersiell bärgningsfirma.
l Hybridsystemet är igång, men bilen rör sig inte.
l Bilen ger ifrån sig ovanliga ljud.
Bogsera inte bilen hängande i en
vajer eller kedja. Det kan skada
karossen.
Om bilen måste bärgas rekommenderar vi att du låter en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer, eller en kommersiell bärg-
ningsfirma, bärga din bil med en bärningsbil med lyft eller flak.
Använd säkerhetskedja vid all bär gning och följ alla nationella
och lokala regler och lagar.
Om bilen ska bogseras framifrån med en bärgningsbil med hjullyft
måste bilens bakhjul och axlar vara i mycket gott skick.
(  Sid. 363, 367)
Om de är skadade kan du använda en rullvagn eller bärgningsbil
med flak.
Situationer när en återförsäljare måste kontaktas före bogsering
Bogsering hängande i kedja
OM52J30SE.book Page 363 Friday, October 7, 2016 2:29 PM

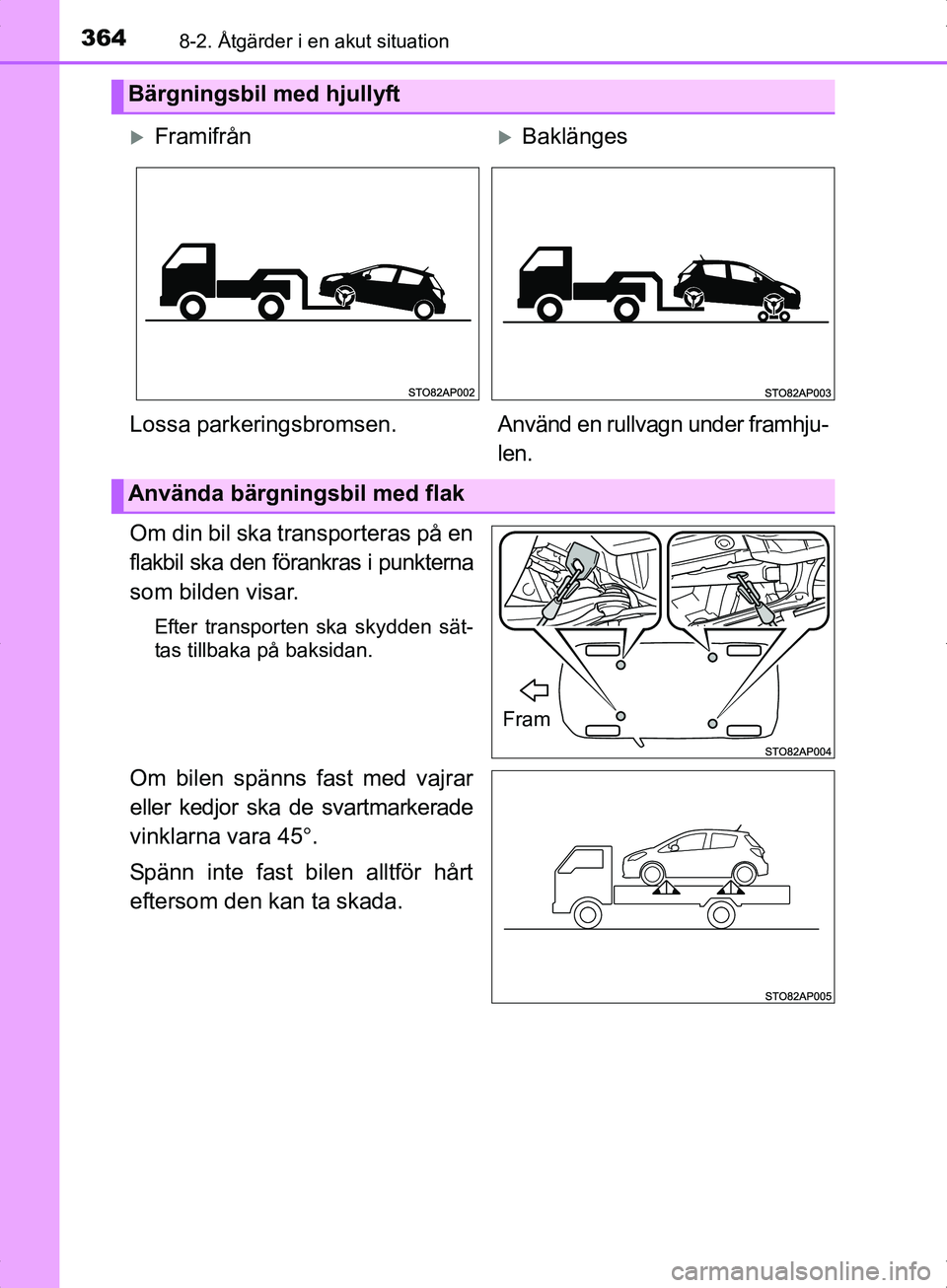

3648-2. Åtgärder i en akut situation
OM52J30SE
Om din bil ska transporteras på en
flakbil ska den förankras i punkterna
som bilden visar.
Efter transporten ska skydden sät-
tas tillbaka på baksidan.
Om bilen spänns fast med vajrar
eller kedjor ska de svartmarkerade
vinklarna vara 45.
Spänn inte fast bilen alltför hårt
eftersom den kan ta skada.
Bärgningsbil med hjullyft
FramifrånBaklänges
Lossa parkeringsbromsen. Använd en rullvagn under framhju- len.
Använda bärgningsbil med flak
Fram
OM52J30SE.book Page 364 Friday, October 7, 2016 2:29 PM

3658-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
Om det är omöjligt att få professionell hjälp i en akut situation kan
bilen tillfälligtvis bogs eras med bogserlinor e ller kedjor som fästs i
bogseröglorna. Bogsering i akut situation bör endast utföras korta
sträckor på vägar med fast under lag i hastigheter under 5 km/tim.
En förare måste sitta i den bogserade bilen för att styra och bromsa.
Bilens hjul, axlar, driv lina, axlar, styrning och bromsar måste vara i
funktionsdugligt skick.
Ta fram bogseröglan. ( Sid. 382)
Vrid locket till bogseröglan för
att ta bort det.
För in bogseröglan i hålet och
dra åt den för hand.
Bogsering i akut situation
Bogsering i akut situation, metod
1
2
3
OM52J30SE.book Page 365 Friday, October 7, 2016 2:29 PM

3668-2. Åtgärder i en akut situation
OM52J30SE
Dra åt bogseröglan hårdare med
en hjulmutternyckel
* eller en
hård metallstång.
*: Om bilen inte är försedd med en hjulmutternyckel kan en sådan köpas
hos en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
Fäst bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Modeller utan elektroniskt lås- oc h startsystem: Sitt i bilen som ska
bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen vridas till läge ”ON”.
Modeller med elektroniskt lås- och startsystem: Sitt i bilen som ska
bogseras och starta hybridsystemet.
Om hybridsystemet inte startar ska startknappen tryckas till tändningsläge.
För växelspaken till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: Sid. 164
nUnder bogsering
Om hybridsystemet är avstängt fungerar inte servosystemen för broms och
styrning. Såväl broms som styrning kräver då mycket större kraft än vanligt.
n Hjulmutternyckel
lModeller med hjulmutternyckel: En hjulmutternyckel är installerad i bagage-
rummet. ( Sid. 382, 396)
l Modeller utan hjulmutternyckel: Hjulmutternyckel kan inhandlas hos en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
4
5
6
7
OM52J30SE.book Page 366 Friday, October 7, 2016 2:29 PM

3678-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
nUnder bogsering av bilen
n Under bogsering
l Om bogservajer eller kedja används vid bogsering ska plötsliga starter etc.,
undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför mycket.
Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna delar kan
träffa människor och orsaka allvarlig skada.
l Modeller utan elektroniskt lås- och startsystem: Vrid inte startknappen till
läge ”LOCK”.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
l Modeller med elektroniskt lås- och startsystem: Tryck inte startknappen till
avstängt läge.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
n Montera bogseringsögla på bilen
Se till att bogseringsöglan är säkert monterad.
Om den inte sitter ordentligt kan den lossna under bogseringen.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken.
Om bilen bogseras med båda framhjulen
på marken kan drivlinan och relaterade
delar skadas eller bli strömförande från
elmotorn vilket kan orsaka brand bero-
ende på typen av skada eller funktions-
störning.
OM52J30SE.book Page 367 Friday, October 7, 2016 2:29 PM

3688-2. Åtgärder i en akut situation
OM52J30SE
OBSERVERA
nUndvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Modeller utan elektroniskt lås- och startsystem: Bogsera aldrig bilen bakifrån
när startknappen är i ”LOCK”-läget eller om nyckeln har tagits ur.
Rattlåset är inte tillräckligt starkt för att hålla framhjulen raka.
l Modeller med elektroniskt lås- och startsystem: Bogsera inte bilen bakifrån
när startknappen är i avstängt läge. Rattlåset är inte tillrä\
ckligt starkt för att
hålla framhjulen raka.
l När bilen lyfts, se till att den del av bilen som inte lyfts inte skrapar i marken
och skadas under bogseringen. Utan tillräckligt avstånd under bilen kan
den skadas under bogsering.
n Undvik skador på bilen när den bärgas av en bärgningsbil med lyft
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
n Undvik skador på bilen vid bärgning i akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
