4258-2. Åtgärder i en akut situation
8
Om problem uppstår
OM52J30SE
VA R N I N G
nFör att få loss bilen
Om du väljer att gunga bilen fram och tillbaka så att den ska lossna ska du
först kontrollera att det inte finns något i vägen och att inga personer står för
nära. Bilen kan plötsligt kastas framåt, eller bakåt, när den lossnar. Var
mycket försiktig.
n Vid växling
Undvik att flytta växelspaken medan gaspedalen är nedtrampad.
Det kan leda till oväntat snabb acceleration som kan orsaka en olycka och
leda till svåra eller livshotande skador.
OBSERVERA
nUndvik att skada växellåda n och andra komponenter
l Undvik att framhjulen slirar och trampa inte ned gaspedalen mer än nöd-
vändigt.
l Om bilen fortfarande sitter fast trots att dessa åtgärder har utförts, kanske
bilen behöver bogseras loss.
OM52J30SE.book Page 425 Friday, October 7, 2016 2:29 PM

4268-2. Åtgärder i en akut situation
OM52J30SE
OM52J30SE.book Page 426 Friday, October 7, 2016 2:29 PM

427
9Bilens specifikationer
OM52J30SE9-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 428
Bränsleinformation ............. 438
9-2. Specialinställningar Funktioner som kan specialinställas ................ 439
9-3. Funktioner att nollställas
Funktioner att nollställas .... 443
OM52J30SE.book Page 427 Friday, October 7, 2016 2:29 PM

4289-1. Specifikationer
OM52J30SE
Uppgifter om underhåll (bränsle, oljenivå, etc.)
*1: Utan last
*2: Utrustad för dåliga vägförhållanden
*3: 175/65R15 däck
*4: 185/60R15 däck
*5: 195/50R16 däck
Mått och vikt
Totallängd 3 950 mm
Totalbredd 1 695 mm
To t a l h ö j d*11 510 mm
1 520 mm
*2
Axelavstånd 2 510 mm
Spårvidd
Fram1 485 mm
*3
1 470 mm*4
1 460 mm*5
Bak1 470 mm
*3
1 460 mm*4
1 445 mm*5
Totalvikt
1 565 kg
Max.
tillåtet
axeltryckFram895 kg
Bak825 kg
OM52J30SE.book Page 428 Friday, October 7, 2016 2:29 PM

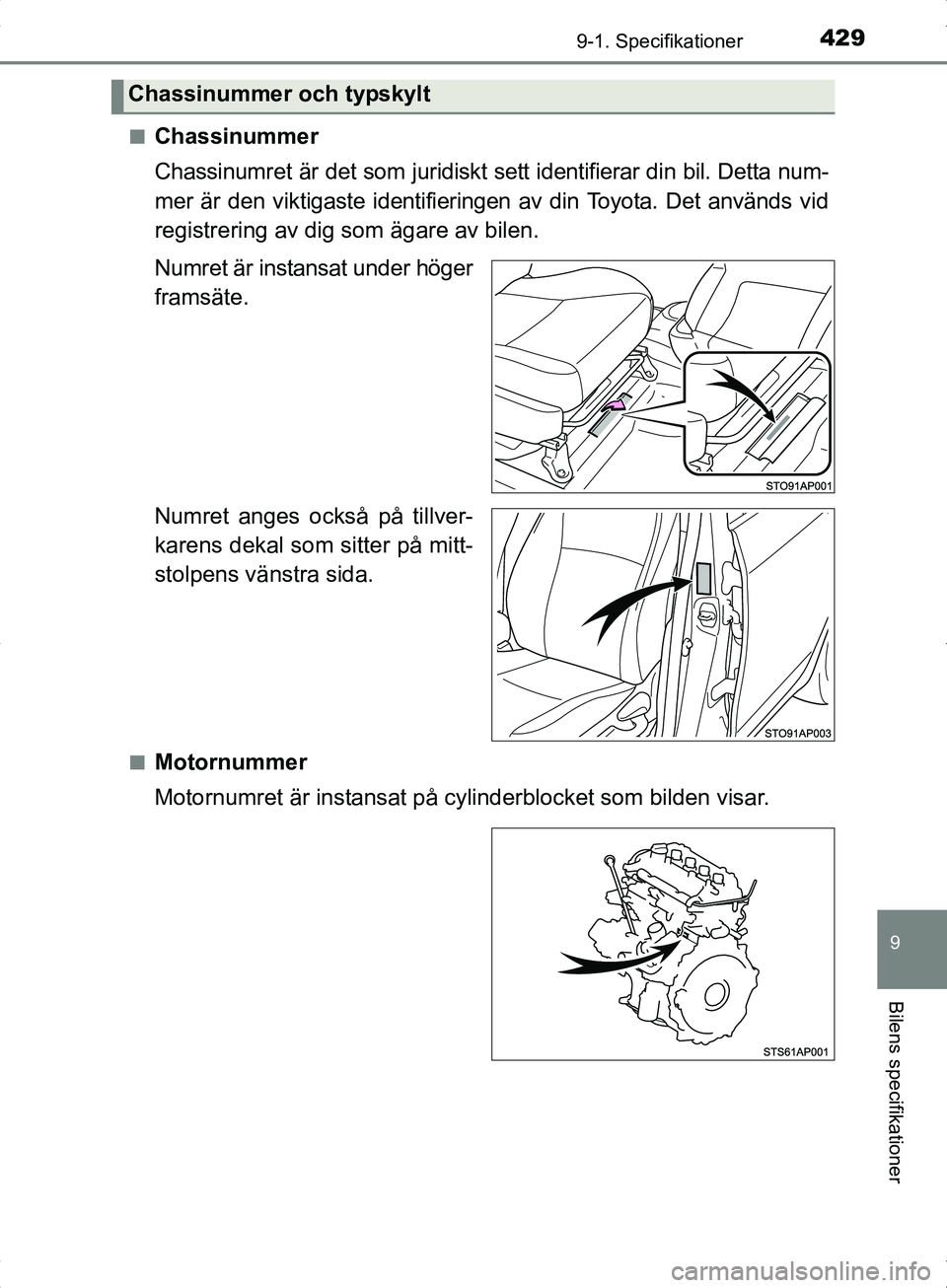

4299-1. Specifikationer
9
Bilens specifikationer
OM52J30SEn
Chassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta num-
mer är den viktigaste identifieringen av din Toyota. Det används vid
registrering av dig som ägare av bilen.
Numret är instansat under höger
framsäte.
Numret anges också på tillver-
karens dekal som sitter på mitt-
stolpens vänstra sida.
nMotornummer
Motornumret är instansat på cylinderblocket som bilden visar.
Chassinummer och typskylt
OM52J30SE.book Page 429 Friday, October 7, 2016 2:29 PM

4309-1. Specifikationer
OM52J30SE
43
Motor
Modell1NZ-FXE
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd75,0  84,7 mm
Vo l y m1 497 cm3
Ventilspel
(kall motor)Insug: 0,15–0,25 mm
Avgas: 0,25–0,35 mm
Bränsle
Bränsletyp
Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin
Oktantal 95 eller högre
Tankvolym
(Referens)36 liter
Elmotor
Ty pPermanentmagnetmotor
Maxeffekt45 kW
Maximalt vridmoment169 Nm (10,5 kpm)
Hybridbatteri
Ty pNickelmetallhydridbatteri
Spänning7,2 V/modul
Kapacitet6,5 Ah (3HR)
Antal20 moduler
Total spänning144 V
OM52J30SE.book Page 430 Friday, October 7, 2016 2:29 PM

4319-1. Specifikationer
9
Bilens specifikationer
OM52J30SEn
Oljevolym (Tömning och påfyllning — referens*)
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte
av motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.
n
Val av motorolja
Vi har använt ”Toyota Genuine Motor Oil” i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvara nde kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM e ller SN multigrade motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns att
få kan SAE 5W-30 användas.
Den bör emellertid ersättas med
SAE 0W-20 vid nästa oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli
svårstartad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Smörjsystem
Med filter 3,7 liter
Utan filter 3,4 liter
Ungefärlig medeltemperatur
fram till nästa oljebyte.
Rekommenderad
OM52J30SE.book Page 431 Friday, October 7, 2016 2:29 PM

4329-1. Specifikationer
OM52J30SE
Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre delen: ”Resource-Conser-
ving” betyder att oljan har bräns-
lebesparande och miljöskyddan-
de egenskaper.
ILSAC-godkännandemärke
ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.
1
