3457-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SEn

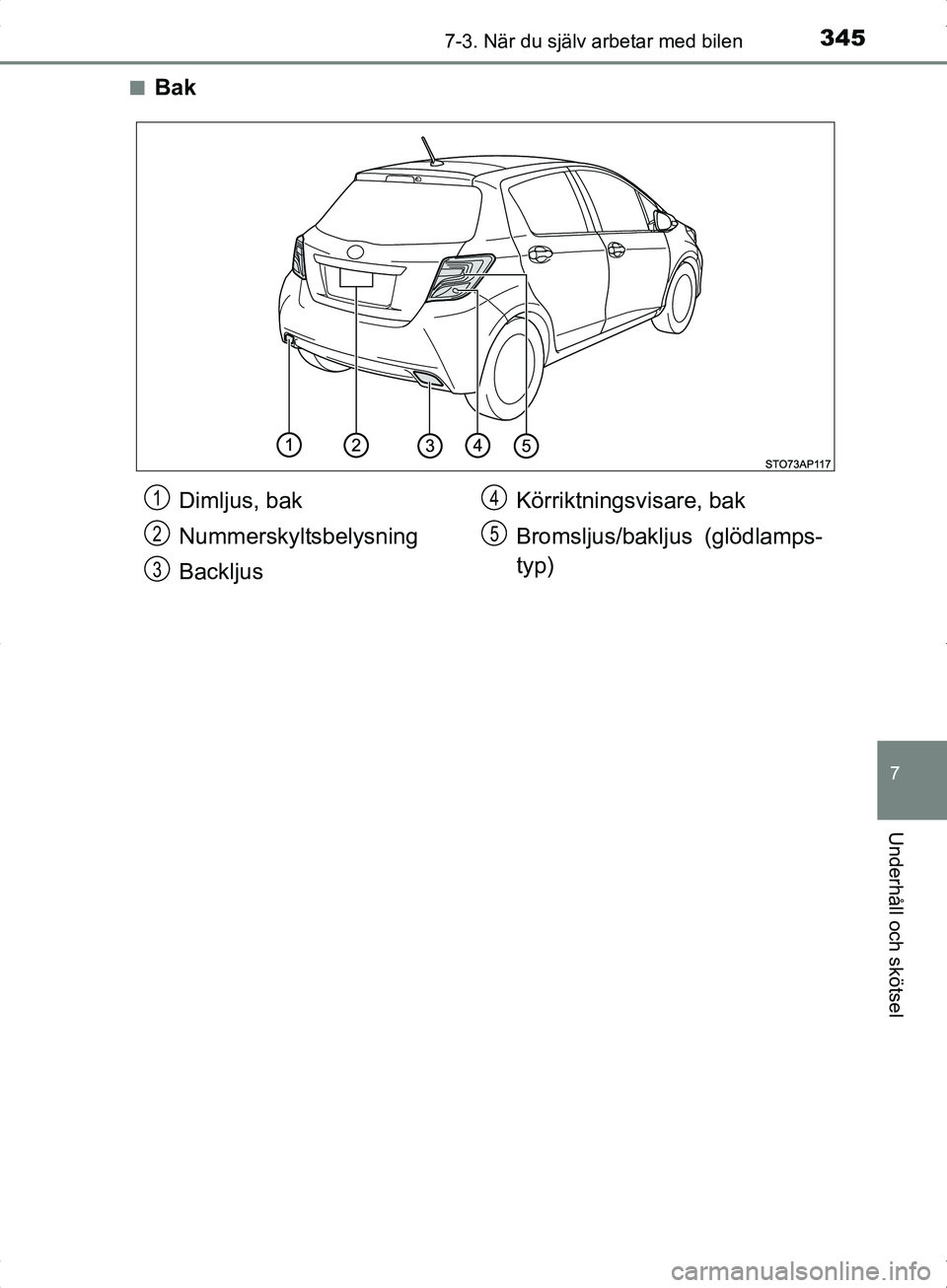

Bak
Dimljus, bak
Nummerskyltsbelysning
Backljus
Körriktningsvisare, bak
Bromsljus/bakljus (glödlamps-
typ)1
2
3
4
5
OM52J30SE.book Page 345 Friday, October 7, 2016 2:29 PM

3467-3. När du själv arbetar med bilen
OM52J30SEn

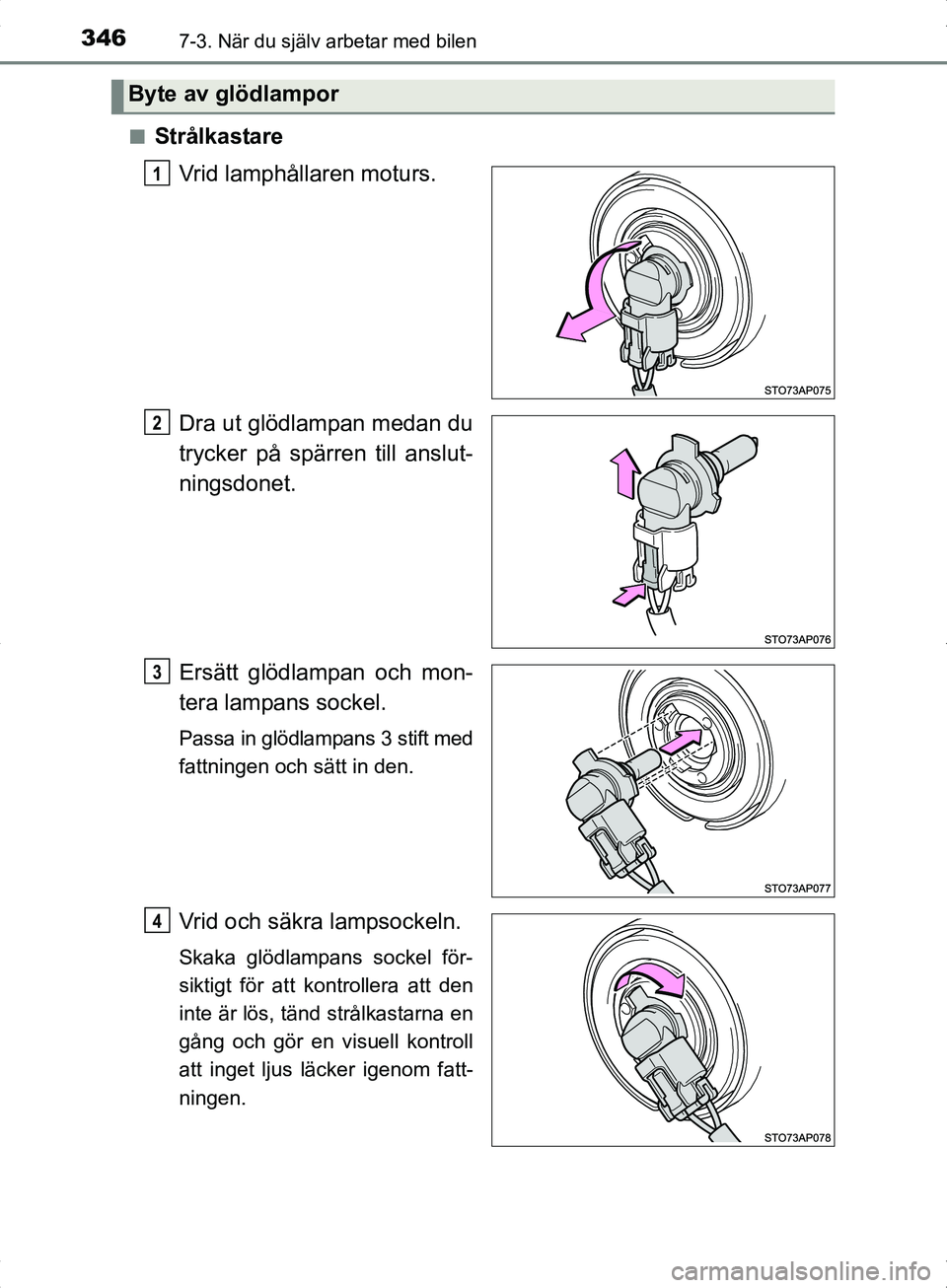

Strålkastare
Vrid lamphållaren moturs.
Dra ut glödlampan medan du
trycker på spärren till anslut-
ningsdonet.
Ersätt glödlampan och mon-
tera lampans sockel.
Passa in glödlampans 3 stift med
fattningen och sätt in den.
Vrid och säkra lampsockeln.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd strålkastarna en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Byte av glödlampor
1
2
3
14
OM52J30SE.book Page 346 Friday, October 7, 2016 2:29 PM

3477-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SEn
Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort skruven.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa kontaktstycket samtidigt
som du trycker på spärren.
1
2
3
4
OM52J30SE.book Page 347 Friday, October 7, 2016 2:29 PM

3487-3. När du själv arbetar med bilen
OM52J30SE
Vrid lamphållaren moturs.
Sätt in den nya glödlampan.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra glödlampan.
Montera anslutningsdonet.
Skaka glödlampans sockel för-
siktigt för att kontrollera att den
inte är lös, tänd främre dimljuset
en gång och gör en visuell kon-
troll att inget ljus läcker igenom
fattningen.
5
6
7
8
OM52J30SE.book Page 348 Friday, October 7, 2016 2:29 PM

3497-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
Montera tillbaka innerskärmen.
Fäst änden på innerskärmen på
den främre stötfångarens insida.
Montera skruven.
nFrämre positionsljus/varselljus (DRL) (glödlampstyp)Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
9
10
1
2
3
OM52J30SE.book Page 349 Friday, October 7, 2016 2:29 PM

3507-3. När du själv arbetar med bilen
OM52J30SEn
Körriktningsvisare, fram
Vrid lamphållaren moturs.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
nKörriktningsvisare, sida
Tryck in spegeln.
1
Ty p ATy p B
2
Ty p ATy p B
3
1
OM52J30SE.book Page 350 Friday, October 7, 2016 2:29 PM

3517-3. När du själv arbetar med bilen
7
Underhåll och skötsel
OM52J30SE
Ta bort spegeln.
Vira tejp runt skruvmejseln för att
förhindra skador på bilen.
Ta bort lampsockeln.
Ta bort glödlampan.
När den nya glödlampan mon-
terats ska fattningen fästas på
själva spegeln.
2
3
4
5
OM52J30SE.book Page 351 Friday, October 7, 2016 2:29 PM

3527-3. När du själv arbetar med bilen
OM52J30SE
Passa in stiften och säkra
spegeln genom att trycka in
respektive diagonalt motsatt
stiftpar i den ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck
på dem tills du hör ett klick.
Om inget klick hörs ska du inte
forcera in stiften. Ta istället bort
spegeln och kontrollera att stiften
är inpassade.
n
Bromsljus/bakljus (glödlampstyp), körriktningsvisare bak Öppna bakluckan och ta bort
panelen.
Vira tejp runt skruvmejseln för
att förhindra skador på bilen.
Vrid lamphållaren moturs.Broms/bakljus
Bakre körriktningsvisare
Ta bort glödlampan. Broms/bakljus
Bakre körriktningsvisare
6
1
2
1
2
3
1
2
