Colocación del gato hidráulico
Al levantar el vehículo con el gato hidráulico, colóquelo
correctamente. Una colocación incorrecta podría producir daños en
el vehículo u ocasionar lesiones.
Parte delantera
Parte trasera

498
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S
ADVERTENCIA
■ Al levantar el vehículo
Asegúrese de respetar lo siguiente para reducir la probabilidad de sufrir
lesiones graves o mortales.
● Al utilizar un gato hidráulico, siga las instrucciones del manual que lo
acompaña.
● No utilice el gato que se suministra con el vehículo.
● No coloque ninguna parte del cuerpo ni se coloque bajo el vehículo
mientras esté levantado únicamente con el gato hidráulico.
● Utilice siempre un gato hidráulico o soportes de gato de automoción en
una superficie sólida, plana y nivelada.
● No arranque el motor mientras el vehículo esté levantado por el gato
hidráulico.
● Detenga el vehículo en un terreno nivelado y firme, ponga el freno de
estacionamiento y coloque la palanca de cambios en la posición “P”
(Multidrive) o “R” (transmisión manual).
● Asegúrese de que el gato hidráulico esté correctamente situado en el
punto de colocación del, mismo.
Levantar el vehículo con el gato hidráulico mal ocasionará daños en el
vehículo, e incluso se corre el riesgo de que se caiga del gato.
● No levante el vehículo con alguien dentro.
● Al levantar el vehículo, no coloque ningún objeto encima o debajo del gato
hidráulico.
● Levante el vehículo con un gato
hidráulico como el que se muestra en la
ilustración.

499
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S
Compartimento del motor
Motor de gasolina
Depósito de líquido del
lavador ( P. 516)
Depósito de refrigerante de
motor ( P. 508)
Varilla de medición del nivel
de aceite de motor
( P. 502)
Tapa de relleno de aceite de
motor ( P. 504)
Caja de fusibles (P. 545)
Batería ( P. 511)
Ventilador de refrigeración
eléctrico
Condensador ( P. 510)
Radiador ( P. 510)

500
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S
Motor diésel
Depósito de líquido del
lavador ( P. 516)
Depósito de refrigerante de
motor ( P. 508)
Tapa de relleno de aceite de
motor ( P. 504)
Varilla de medición del nivel
de aceite de motor
( P. 502)
Filtro de combustible
( P. 517)
Caja de fusibles ( P. 545)
Batería ( P. 511)
Condensador ( P. 510)
Ventiladores de enfriamiento
eléctrico
Termocambiador intermedio
( P. 510)
Radiador ( P. 510)

501
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

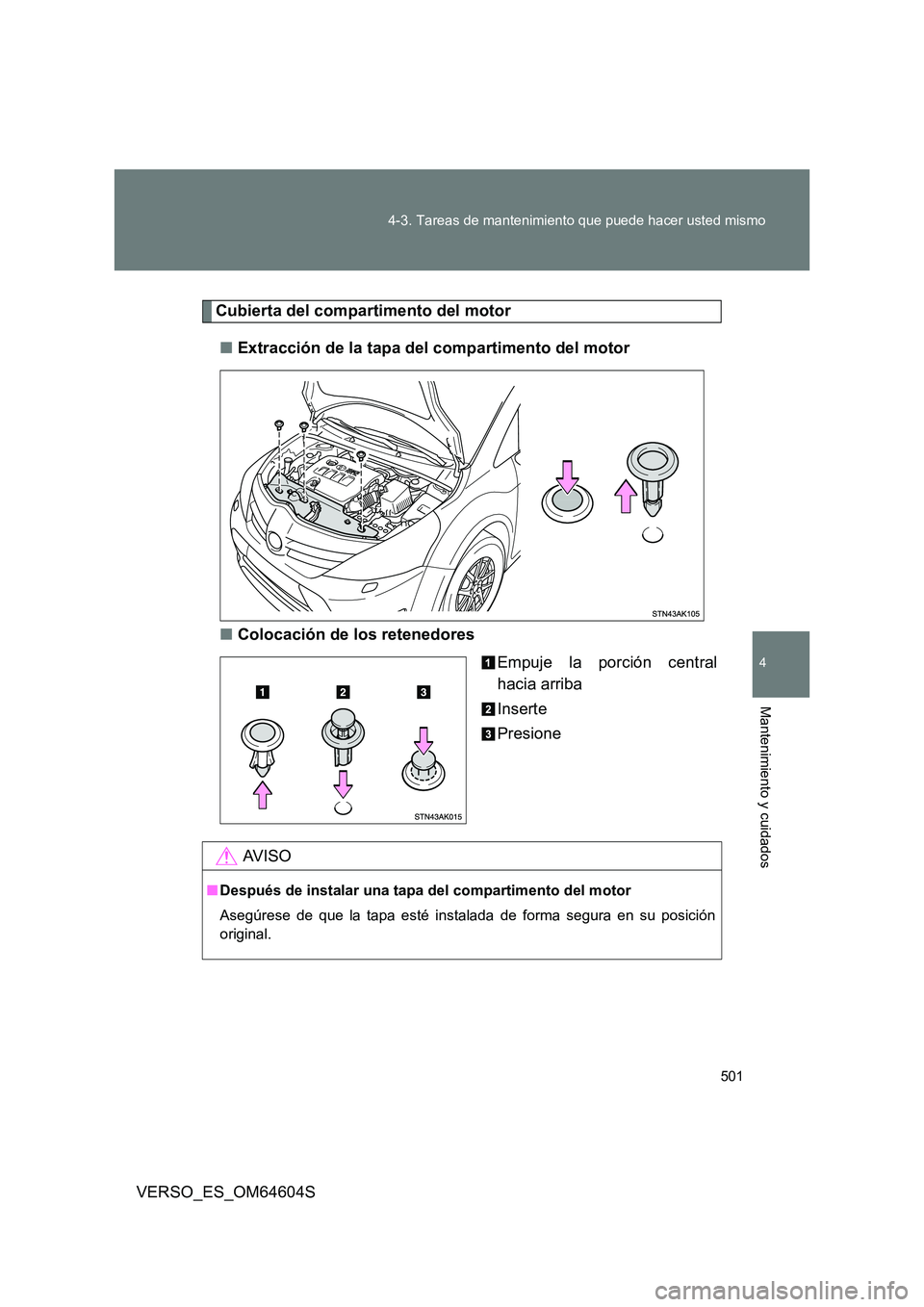

Cubierta del compartimento del motor
■ Extracción de la tapa del compartimento del motor
■ Colocación de los retenedores
Empuje la porción central
hacia arriba
Inserte
Presione
AV I S O
■ Después de instalar una tapa del compartimento del motor
Asegúrese de que la tapa esté instalada de forma segura en su posición
original.

502
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S
Aceite de motor
Con el motor a temperatura de funcionamiento y apagado,
compruebe el nivel de aceite en la varilla de medición.
■ Comprobación del aceite de motor
Estacione el vehículo en un terreno nivelado. Después de
calentar el motor y apagarlo, espere más de 5 minutos hasta
que el aceite repose en la parte inferior del motor.
Coloque un trapo en el extremo y saque la varilla de
medición.
Motor de gasolina
Motor diésel

503
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S
Limpie la varilla de medición.
Vuelva a introducir completamente la varilla.
Con un trapo en el extremo de la varilla, sáquela y compruebe
el nivel de aceite.
Motor de gasolina
Bajo
Normal
Excesivo
La forma de la varilla de
medición podría ser diferente en
función del tipo de vehículo o de
motor.
Motor diésel
Bajo
Normal
Excesivo
La forma de la varilla de
medición podría ser diferente en
función del tipo de vehículo o de
motor.
Limpie la varilla de medición y vuélvala a introducir
completamente.

504
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S
■ Adición de aceite de motor
Si el nivel de aceite se encuentra
por debajo de la marca de nivel
bajo o cerca de ésta, añada
aceite de motor del mismo tipo
que el que ya se encuentra en el
motor.
Asegúrese de comprobar el tipo de aceite y prepare todos los
elementos necesarios antes de añadir aceite.
Retire la tapa de relleno de aceite girándola en el sentido
contrario al de las agujas del reloj.
Añada el aceite de motor despacio, comprobando la varilla de
medición.
Coloque la tapa de relleno de aceite girándola en el sentido
de las agujas del reloj.
Elección del aceite
de motor  P. 699
Cantidad de aceite
(Baja  Llena)
Motor de gasolina
1,5 L (1,6 qt., 1,3 qt.Ing.)
Motor diésel
1,2 L (1,3 qt., 1,1 qt.Ing.)
Elementos Embudo limpio
