4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S
Después de sustituir la bombilla, vuelva a colocar en su sitio
el conducto del filtro de aire y/o la abertura de llenado de
líquido del lavador. ( P. 563)
■ Luz antiniebla delantera

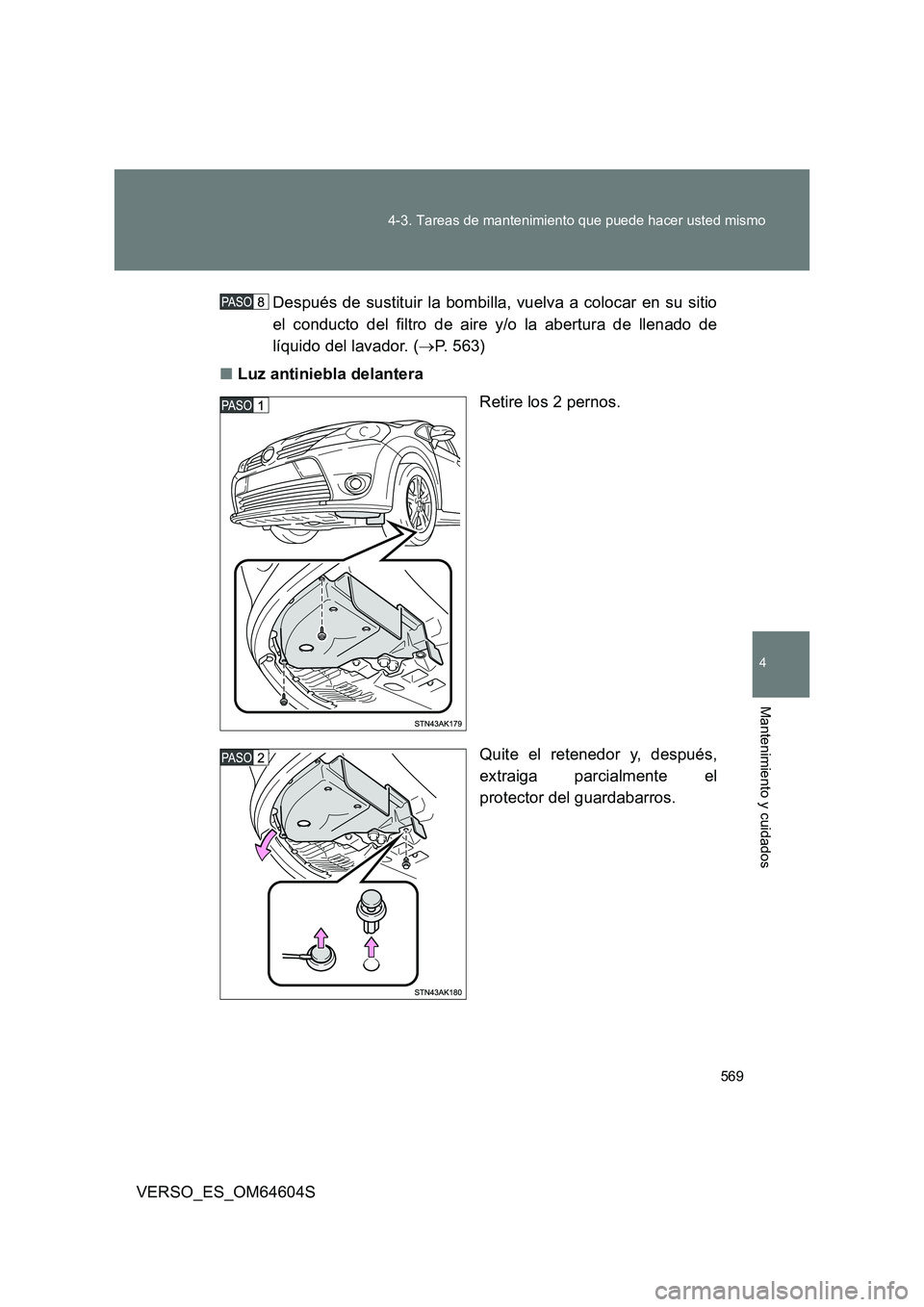

Retire los 2 pernos.
Quite el retenedor y, después,
extraiga parcialmente el
protector del guardabarros.

570
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

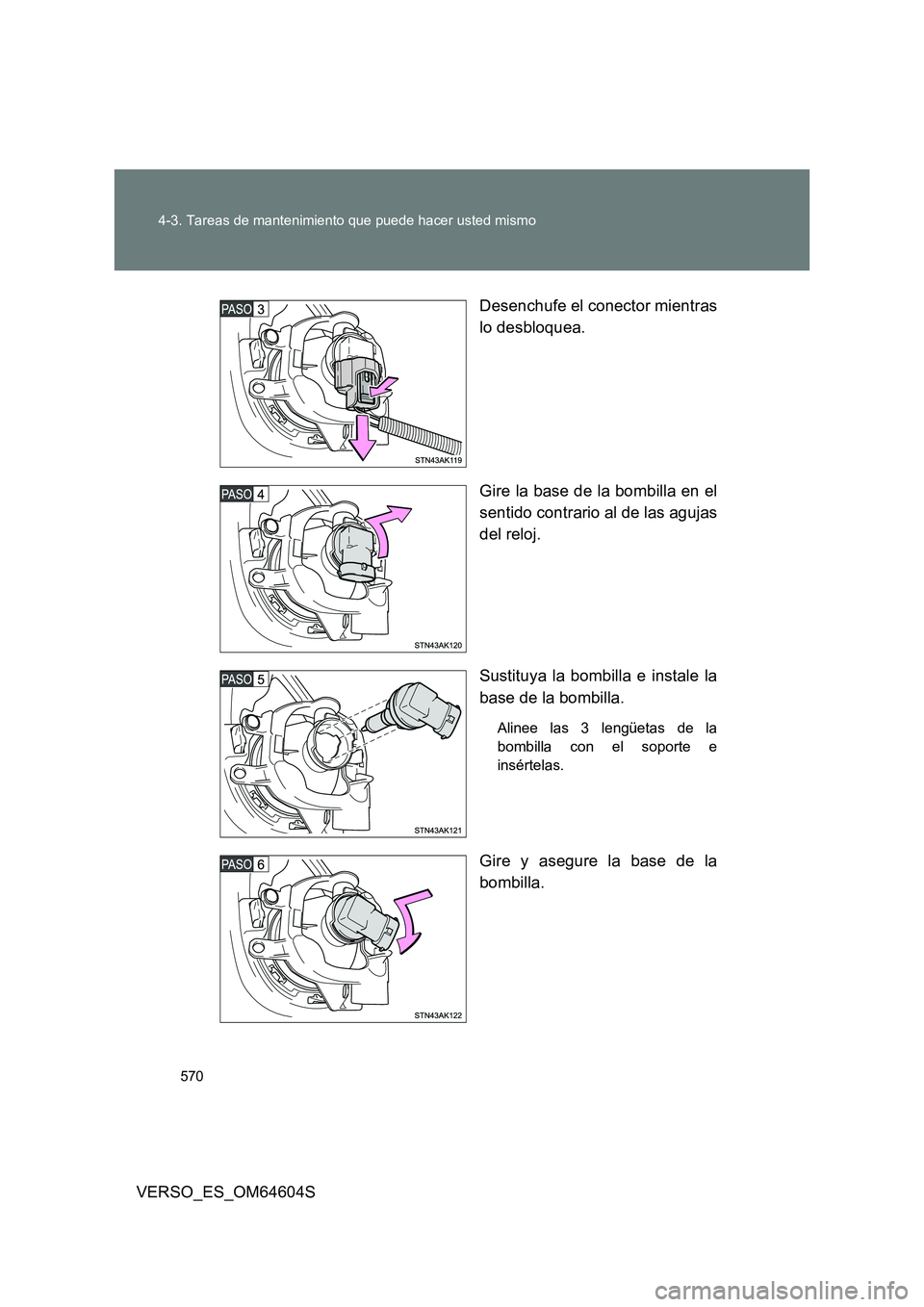

Desenchufe el conector mientras
lo desbloquea.
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.
Sustituya la bombilla e instale la
base de la bombilla.
Alinee las 3 lengüetas de la
bombilla con el soporte e
insértelas.
Gire y asegure la base de la
bombilla.

571
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

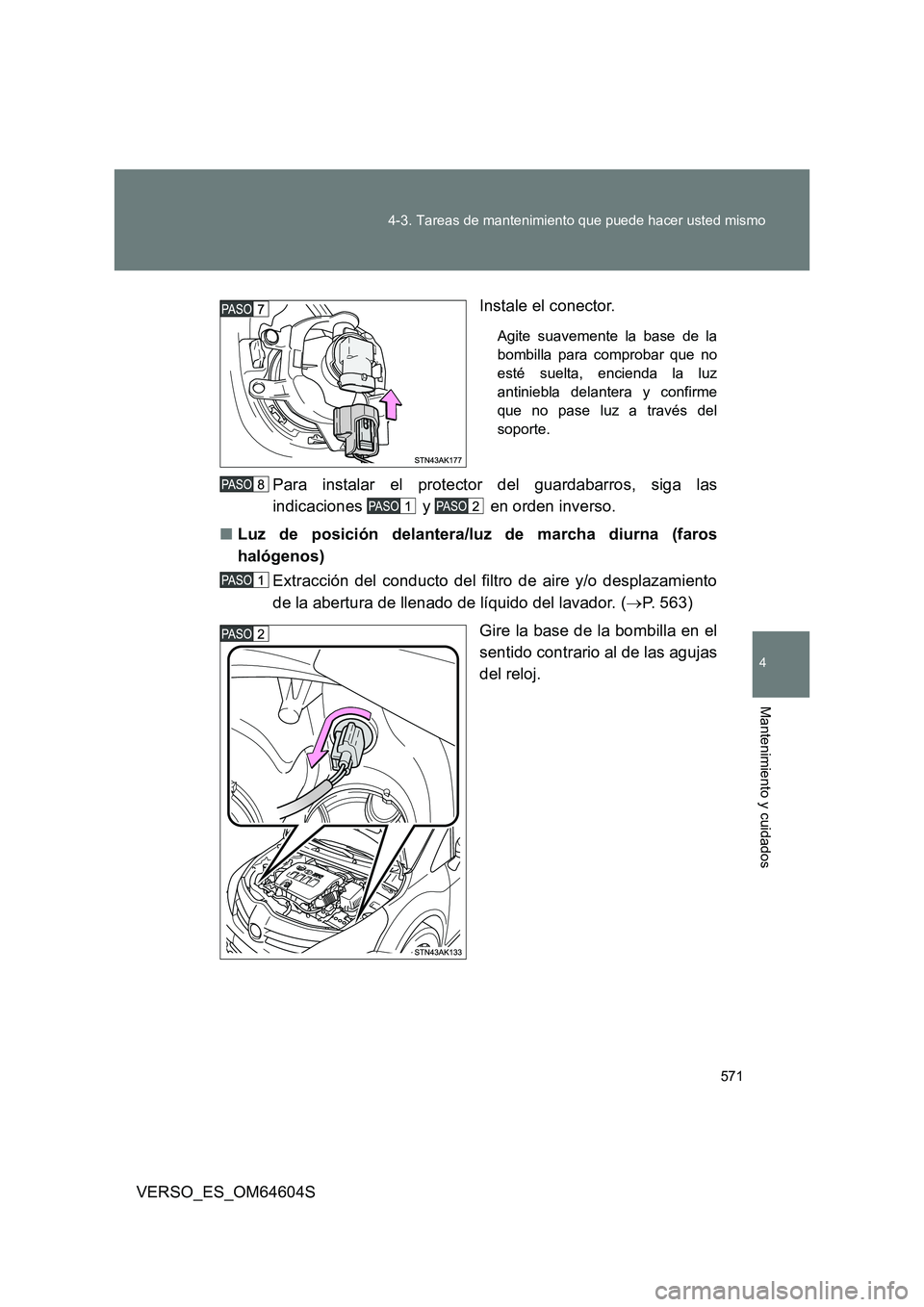

Instale el conector.
Agite suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz
antiniebla delantera y confirme
que no pase luz a través del
soporte.
Para instalar el protector del guardabarros, siga las
indicaciones y en orden inverso.
■ Luz de posición delantera/luz de marcha diurna (faros
halógenos)
Extracción del conducto del filtro de aire y/o desplazamiento
de la abertura de llenado de líquido del lavador. ( P. 563)
Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.

572
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S
Retire la bombilla.
Al realizar la instalación, siga los pasos indicados en orden
inverso.
■ Luz del intermitente delantero
Extracción del conducto del filtro de aire y/o desplazamiento
de la abertura de llenado de líquido del lavador. ( P. 563)

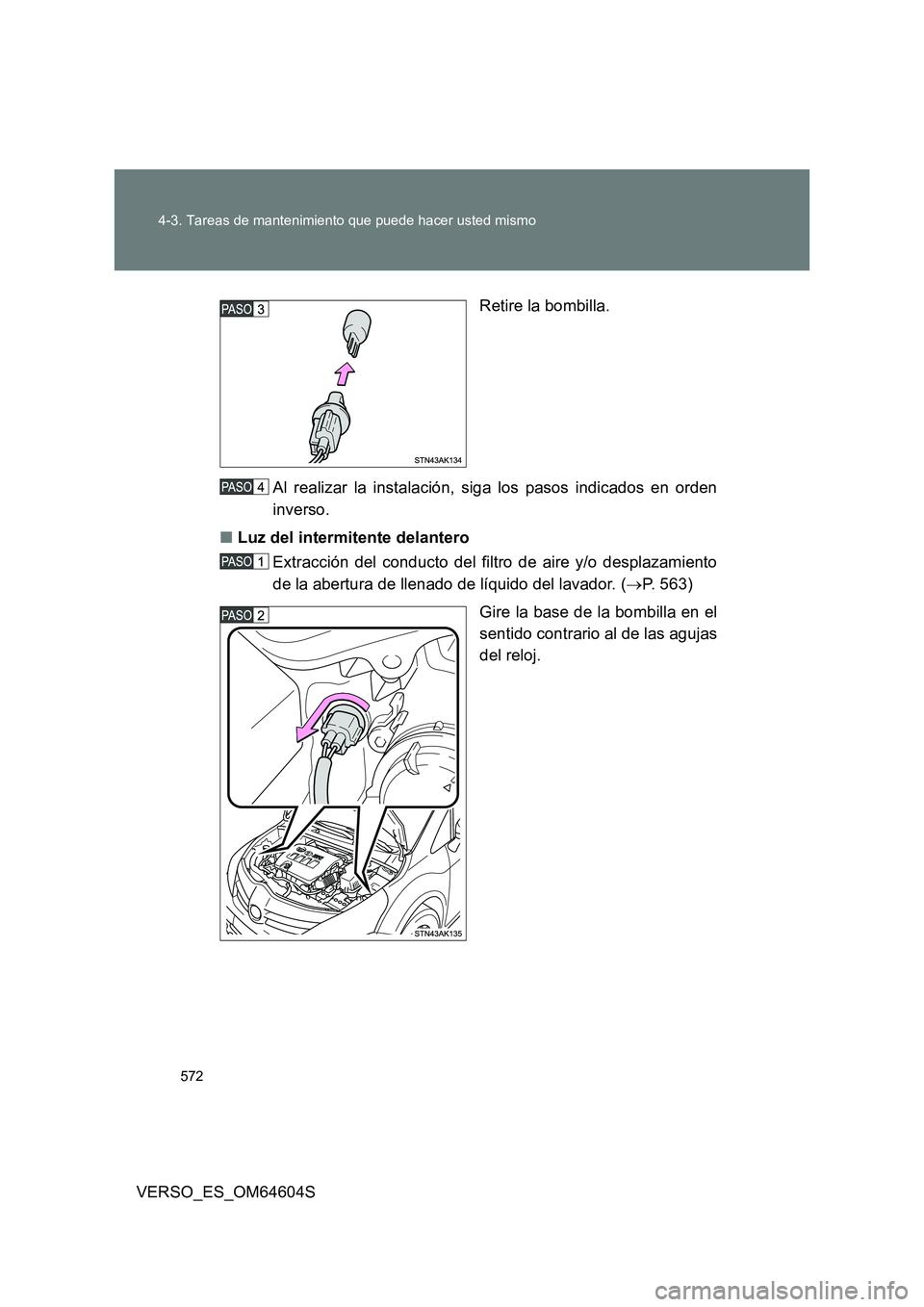

Gire la base de la bombilla en el
sentido contrario al de las agujas
del reloj.

573
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S
Retire la bombilla.
Al realizar la instalación, siga los pasos indicados en orden
inverso.
■ Luces de los intermitentes laterales
Introduzca un destornillador de
cabeza plana y suelte el gancho
de la cubierta del espejo
retrovisor exterior.
Para evitar que se produzcan
daños en el vehículo, envuelva el
destornillador de cabeza plana
con cinta adhesiva.

574
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

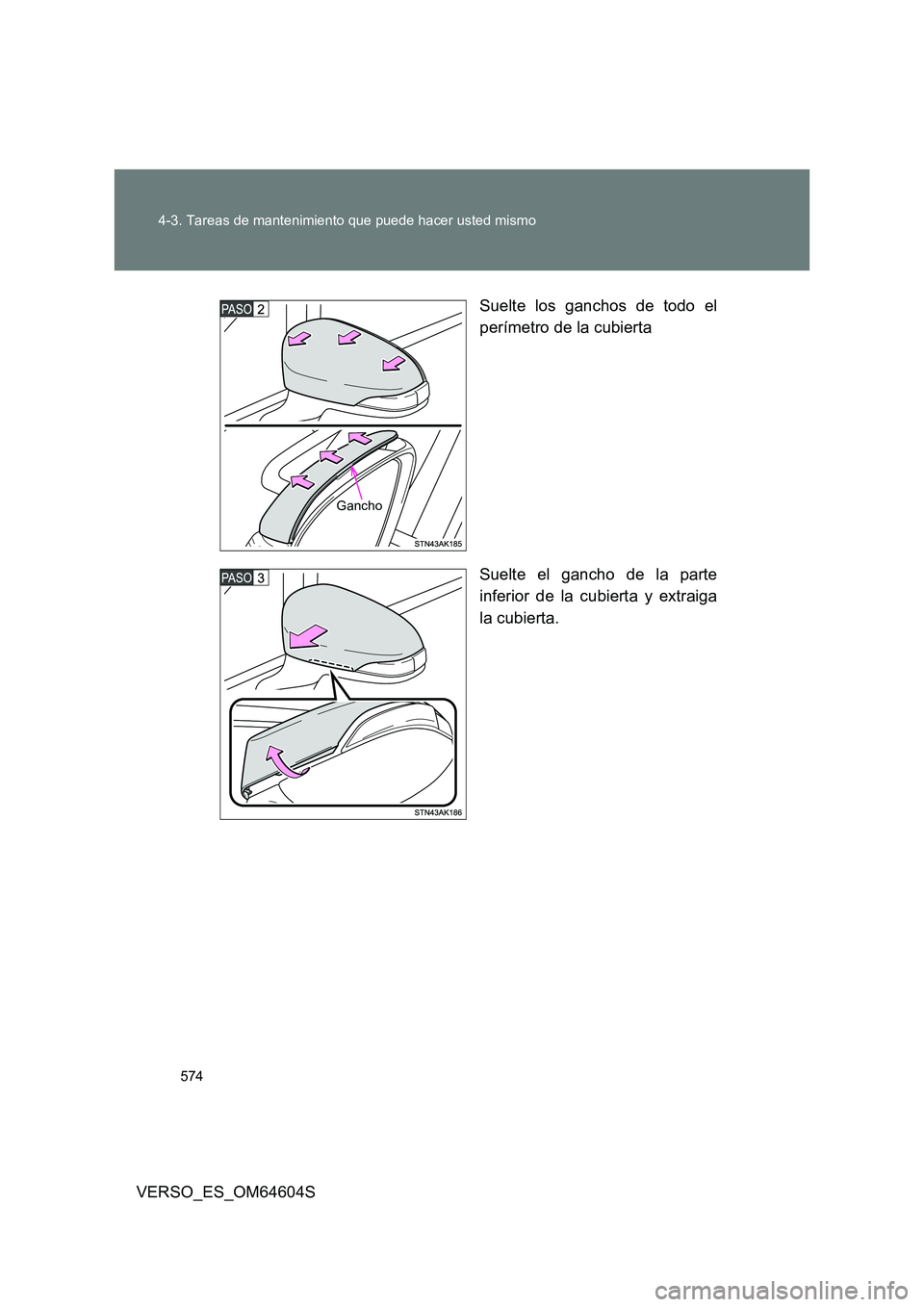

Suelte los ganchos de todo el
perímetro de la cubierta
Suelte el gancho de la parte
inferior de la cubierta y extraiga
la cubierta.
Gancho

575
4-3. Tareas de mantenimiento que puede hacer usted mismo
4
Mantenimiento y cuidados
VERSO_ES_OM64604S

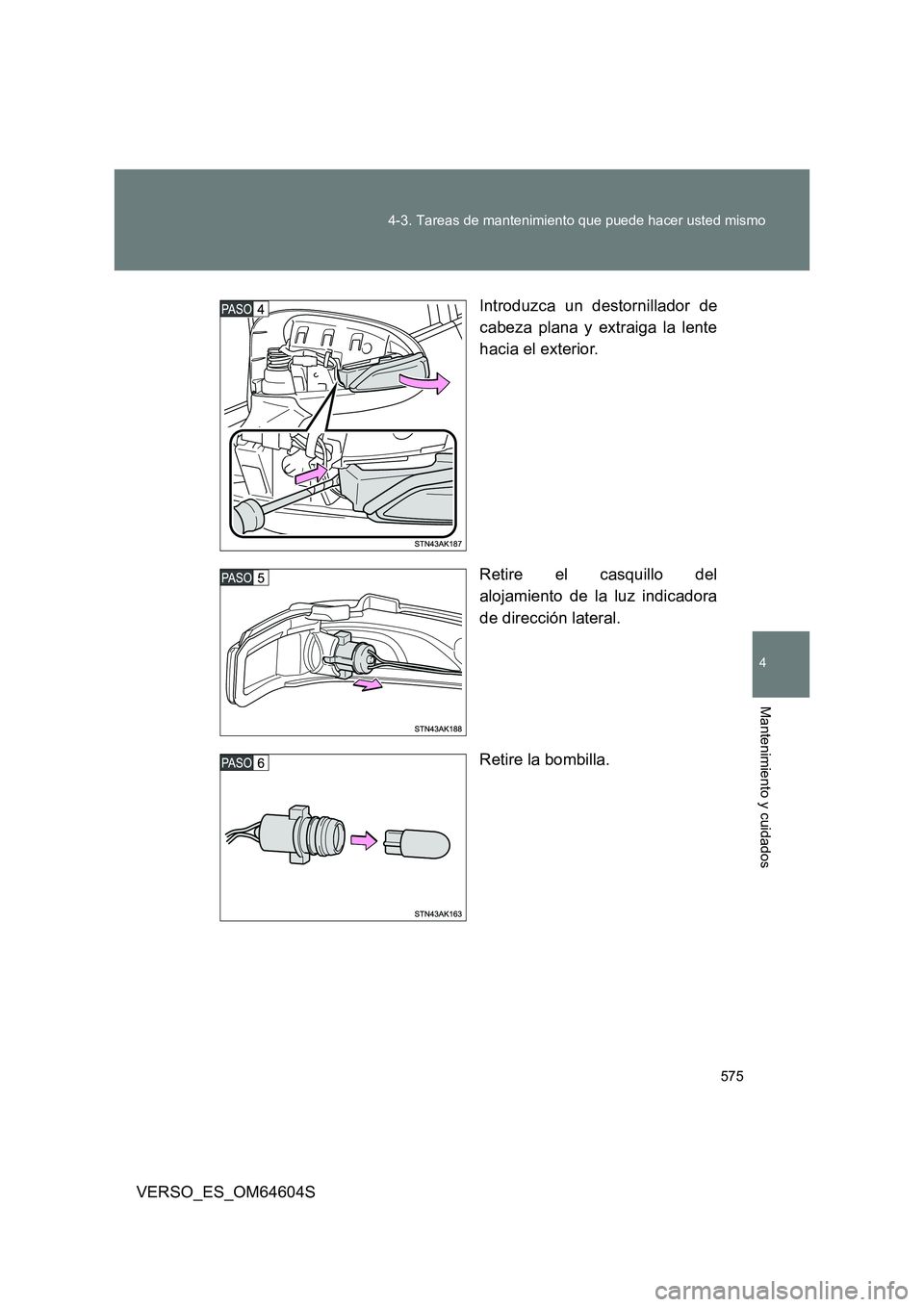

Introduzca un destornillador de
cabeza plana y extraiga la lente
hacia el exterior.
Retire el casquillo del
alojamiento de la luz indicadora
de dirección lateral.
Retire la bombilla.

576
4-3. Tareas de mantenimiento que puede hacer usted mismo
VERSO_ES_OM64604S

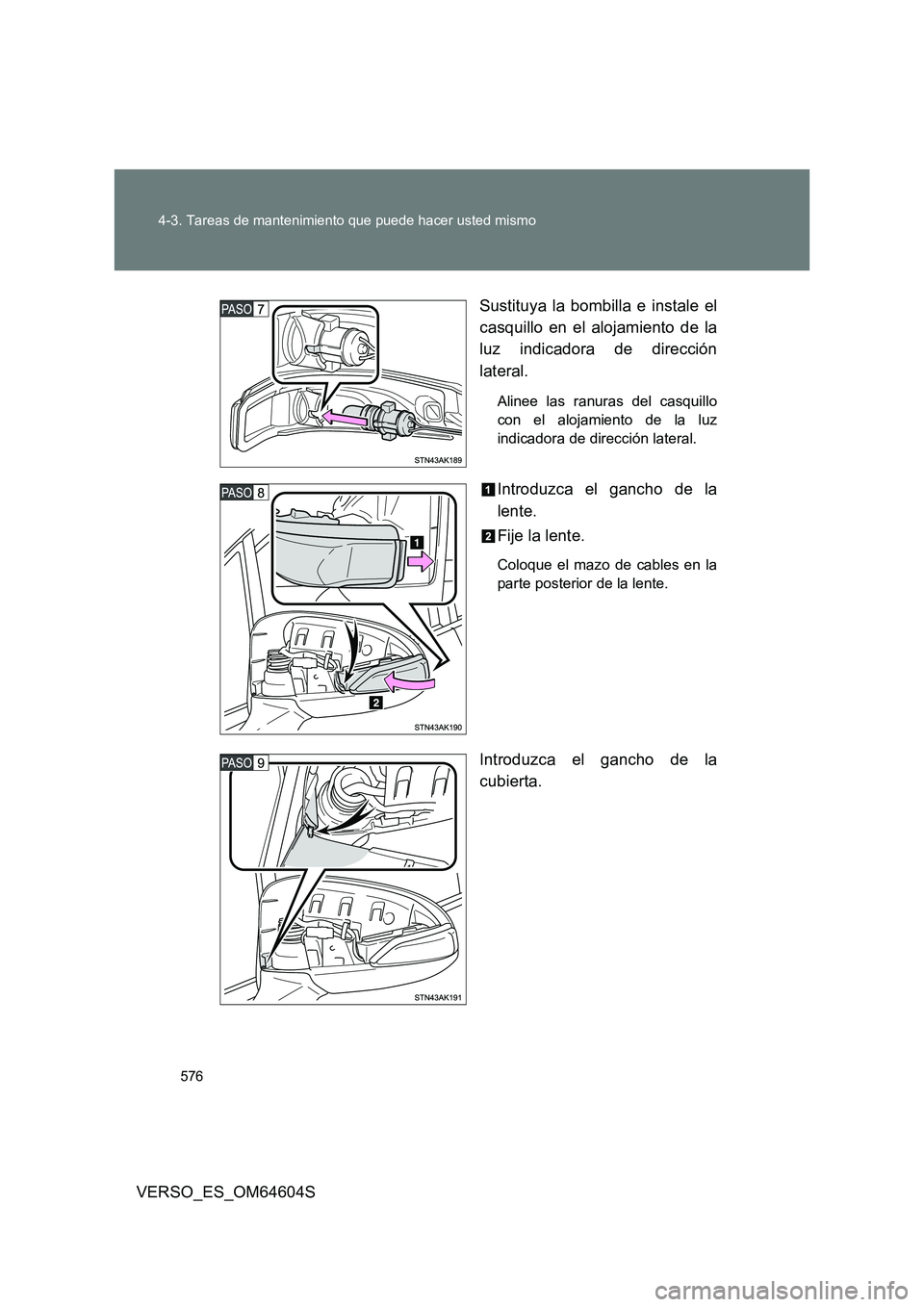

Sustituya la bombilla e instale el
casquillo en el alojamiento de la
luz indicadora de dirección
lateral.
Alinee las ranuras del casquillo
con el alojamiento de la luz
indicadora de dirección lateral.
Introduzca el gancho de la
lente.
Fije la lente.
Coloque el mazo de cables en la
parte posterior de la lente.
Introduzca el gancho de la
cubierta.
