2017 TOYOTA VERSO Brugsanvisning (in Danish)

505 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603MWischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter das Ende des Peilstabs, zie-
hen Sie den Stab heraus, und prüfen Sie den Ölstand.
Benzinmotor
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Dieselmotor
Niedrig
Normal
Zu viel
Die Form des Peilstabs kann in
Abhängigkeit vom Typ des Fahr-
zeugs oder Motors abweichen.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz
ein.

506
4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
■ Nachfüllen von Motoröl
Wenn der Ölstand unter oder in
der Nähe der Markierung für
niedrigen Ölstand liegt, füllen Sie
Motoröl nach. Verwenden Sie die
gleiche Sorte wie das bereits ein-
gefüllte Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegen-
stände vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn entge-
gen dem Uhrzeigersinn drehen.
Führen Sie das Motoröl langsam zu, und prüfen Sie den
Ölstand am Peilstab.
Befestigen Sie den Öleinfüllverschluss langsam durch Drehen
im Uhrzeigersinn.
Wahl des richtigen
Motoröls  S. 703
Ölmenge
(Niedrig  Vo l l )
Benzinmotor
1,5 L
Dieselmotor
1,2 L
Wartungselemente Sauberer Trichter

507 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
■Motorölverbrauch
Im Fahrbetrieb wird eine bestimmte Menge an Motoröl verbraucht. In den
folgenden Situationen kann der Ölverbrauch steigen, wodurch auch zwi-
schen den Wartungsintervallen Motoröl nachgefüllt werden muss.
●Wenn der Motor neu ist, z. B. direkt nach dem Kauf des Fahrzeugs oder
nach einem Austausch des Motors
●Wenn Öl mit niedriger Qualität oder Öl mit einer ungeeigneten Viskosität
verwendet wird
●Beim Fahren mit hohen Motordrehzahlen oder schwerer Beladung, beim
Abschleppen oder beim Fahren mit häufigen Beschleunigungs- oder
Abbremsvorgängen
●Wenn der Motor lange Zeit im Leerlauf betrieben wird oder wenn das
Fahrzeug häufig bei starkem Verkehrsaufkommen gefahren wird
Das Ölwartungsintervall ist variabel und von der Nutzung des Fahrzeugs
abhängig.
■Nach dem Motorölwechsel (nur Dieselmotor)
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Führen Sie die
folgenden Vorgänge aus:
Bringen Sie den Motorschalter in die Stellung “ON” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) bzw. den Schalter
“ENGINE START STOP” in den Modus IGNITION ON (Fahrzeuge
mit intelligentem Einstiegs- und Startsystem) und schalten Sie dann
die Anzeige auf Tageskilometerzähler A. (S. 250)
Bringen Sie den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder schalten Sie
den Schalter “ENGINE START STOP” aus (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).

508
4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Halten Sie die Taste gedrückt, bis in der Anzeige “00000” erscheint.
Anschließend wird die Systemrücksetzung abgeschlossen.
WARNUNG
■ Gebrauchtes Motoröl
● Gebrauchtes Motoröl enthält möglicherweise schädliche Stoffe, die zu
Hauterkrankungen, wie z. B. Entzündungen oder Hautkrebs, führen kön-
nen. Daher sollte längerer und wiederholter Kontakt vermieden werden.
Waschen Sie Ihre Haut gründlich mit Seife und Wasser, um gebrauchtes
Motoröl zu entfernen.
● Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie
Altöl und Filter nicht über den Hausmü ll, in Abwasserkanäle oder in die
Erde. Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb, eine Kundendienstwerkstatt oder ein
Kraftfahrzeug-Zubehörgeschäft, wenn Sie Informationen zur Wiederver-
wertung oder Entsorgung benötigen.
● Altöl darf nicht in Kinderhände geraten.
Wenn Sie bei gedrückter Taste zum
Umschalten der Anzeige ( S. 250) den
Motorschalter in die Stellung “ON” (Fahr-
zeuge ohne intelligentes Einstiegs- und
Startsystem) oder den Schalter “ENGINE
START STOP” in den Modus IGNITION
ON (Fahrzeuge mit intelligentem Ein-
stiegs- und Startsystem) bringen,
erscheint die in der Abbildung darge-
stellte Meldung in der Anzeige.

509
4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
HINWEIS
■ Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Motorölwechsel
● Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
● Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
● Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
● Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen
ist.
■ Motoröl (nur Dieselmotor)
Wird ein anderes Motoröl als “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” «Original Toyota-Motoröl
5W-30 Premium Fuel Economy für 1WW/2WW-Motoren» und auch kein
anderes zugelassenes Motoröl verwendet, kann dies den Motor beschädi-
gen.
Wenn weder “Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy for
1WW/2WW engines” «Original Toyota-M otoröl 5W-30 Premium Fuel Eco-
nomy für 1WW/2WW-Motoren» noch ein anderes zugelassenes Motoröl ver-
fügbar sind, kann maximal 1 Liter ACEA C3 zum Nachfüllen verwendet
werden. ( S. 708)

510 4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
Motorkühlmittel
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Motor das
Kühlmittel am Ausgleichsbehälter zwischen den Markierungen
“FULL” und “LOW” steht.
Benzinmotor
Ausgleichsbehälterkappe
“FULL”
“LOW”
Wenn der Füllstand auf oder
unter der Markierung “LOW” liegt,
füllen Sie Kühlmittel ein, bis die
Markierung “FULL” erreicht ist.
Dieselmotor
Ausgleichsbehälterkappe
“FULL”
“LOW”
Wenn der Füllstand auf oder
unter der Markierung “LOW” liegt,
füllen Sie Kühlmittel ein, bis die
Markierung “FULL” erreicht ist.

511 4-3. Wartung in Eigenregie
4
Wartung und Pflege
VERSO_EM_OM64603M
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit
wieder absinkt
Führen Sie eine Sichtprüfung des Kühlers, der Schläuche, der Deckel von
Behälter und Kühler, des Ablasshahns und der Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann ein Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder ein anderer vorschriftsmäßig qualifizierter und
ausgerüsteter Fachbetrieb den Verschluss prüfen und das Kühlsystem auf
Undichtigkeit untersuchen.
■Wahl des Kühlmittels
Benzinmotor
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-
Langzeitkühlmittel» oder ein gleichwertiges silikat-, amin-, nitrit- und
boratfreies Kühlmittel auf Ethylenglykolbasis mit Langzeit-Hybrid-Techno-
logie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist
eine Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser.
(Aktiviert: -35C [-31F])
Dieselmotor
Verwenden Sie nur “Toyota Genuine Premium Long Life Coolant 1WW/
2WW” oder ein gleichwertiges Kühlmittel.
“Toyota Genuine Premium Long Life Coolant 1WW/2WW” ist vorgemischt
mit 50% Kühlmittel und 50% entionisiertem Wasser. (Aktiviert: -35C [-
31F])
Weitere Einzelheiten zu Motorkühlmitteln erhalten Sie bei einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieben.

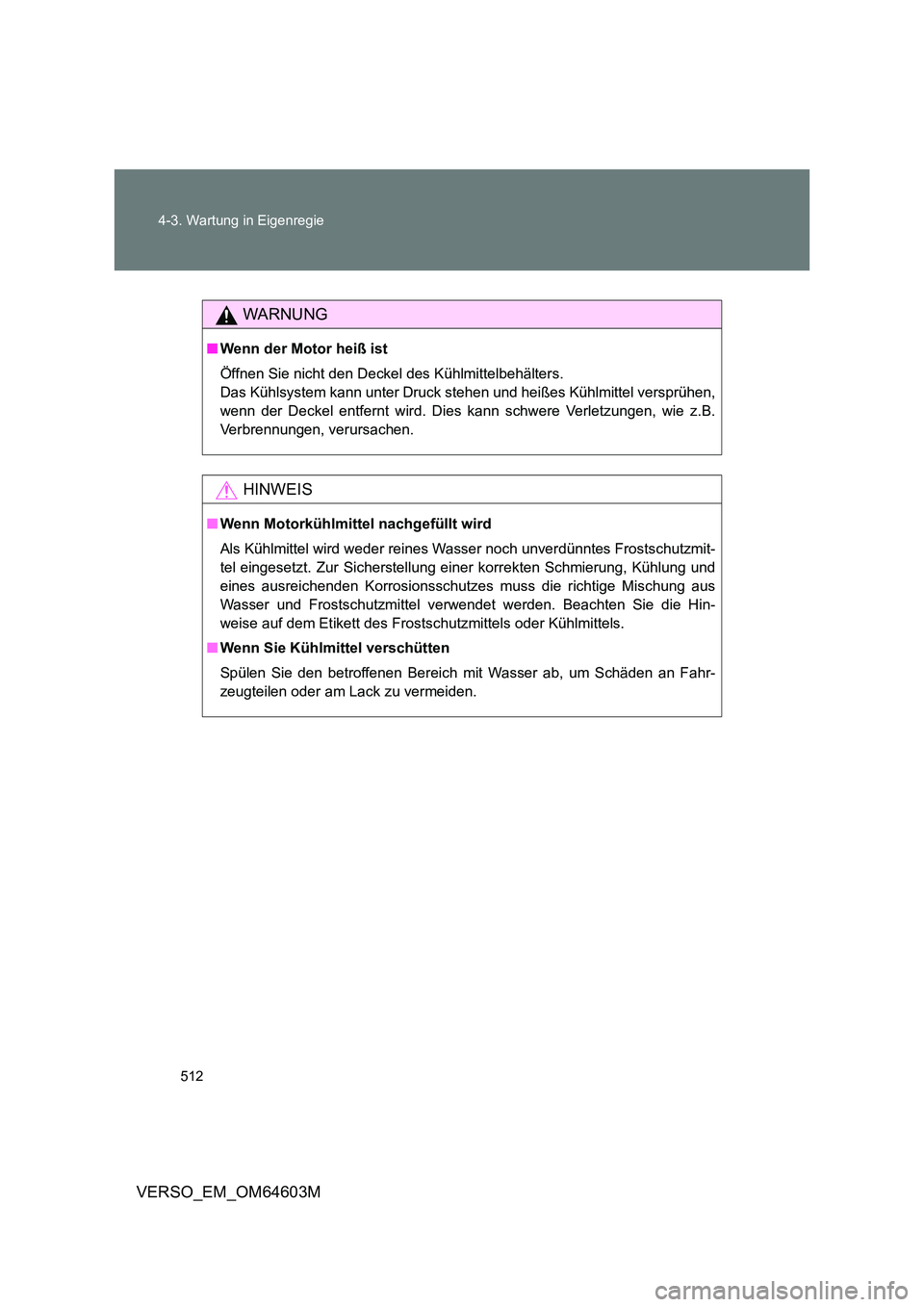

512
4-3. Wartung in Eigenregie
VERSO_EM_OM64603M
WARNUNG
■ Wenn der Motor heiß ist
Öffnen Sie nicht den Deckel des Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen,
wenn der Deckel entfernt wird. Dies kann schwere Verletzungen, wie z.B.
Verbrennungen, verursachen.
HINWEIS
■ Wenn Motorkühlmittel nachgefüllt wird
Als Kühlmittel wird weder reines Wa sser noch unverdünntes Frostschutzmit-
tel eingesetzt. Zur Sicherstellung einer korrekten Schmierung, Kühlung und
eines ausreichenden Korrosionsschutzes muss die richtige Mischung aus
Wasser und Frostschutzmittel verwendet werden. Beachten Sie die Hin-
weise auf dem Etikett des Frostschutzmittels oder Kühlmittels.
■ Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahr-
zeugteilen oder am Lack zu vermeiden.
