2017 TOYOTA RAV4 Manual del propietario (in Spanish)

7219-1. Especificaciones
RAV4_OM_OM42756S_(ES)
9
Especificaciones del vehículo
■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número aparece debajo del
asiento delantero derecho.
En algunos modelos. este número
está estampado en la parte supe-
rior izquierda del panel de instru-
mentos.
Este número también aparece en
la etiqueta del fabricante.
Identificación del vehículo

7229-1. Especificaciones
RAV4_OM_OM42756S_(ES)■
Número del motor
El número del motor está grabado en el bloque motor, como se observa en
la ilustración.
XMotores 3ZR-FE y 3ZR-FAEXMotor 2AR-FE
XMotores 2AD-FTV y 2AD-FHVXMotor 2WW

7239-1. Especificaciones
RAV4_OM_OM42756S_(ES)
9
Especificaciones del vehículo
XMotores 3ZR-FE y 3ZR-FAE
XMotor 2AR-FE
Motor
Modelo3ZR-FE y 3ZR-FAE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera80,5 × 97,6 mm (3,17 × 3,84 pul.)
Cilindrada1987 cm3 (121,2 pul.3)
Holgura de válvulasAjuste automático
Tensión de la correa de
transmisión
Motor 3ZR-FE:
7,6  10 mm (0,30  0,39 pul.)
*
*
: Desviación de la correa de transmisión con una fuerza del pulgar de 98 N (10 kgf, 22 lbf) (correa
usada)
Motor 3ZR-FAE:
Ajuste automático
Generador
Bomba de
agua
Compresor
del aire
acondicionadoCigüeñal
Modelo2AR-FE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera90,0 × 98,0 mm (3,54 × 3,86 pul.)
Cilindrada2494 cm3 (152,2 pul.3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión

7249-1. Especificaciones
RAV4_OM_OM42756S_(ES)
XMotores 2AD-FTV y 2AD-FHV
XMotor 2WW
Modelo2AD-FTV y 2AD-FHV
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera86,0 × 96,0 mm (3,39 × 3,78 pul.)
Cilindrada2231 cm3 (136,1 pul.3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
Modelo2WW
Tipo4 cilindros en línea, 4 tiempos, diésel
(con turbocompresor)
Diámetro y carrera84,0 × 90,0 mm (3,31 × 3,54 pul.)
Cilindrada1995 cm3 (121,74 pul.3)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión

7259-1. Especificaciones
RAV4_OM_OM42756S_(ES)
9
Especificaciones del vehículo

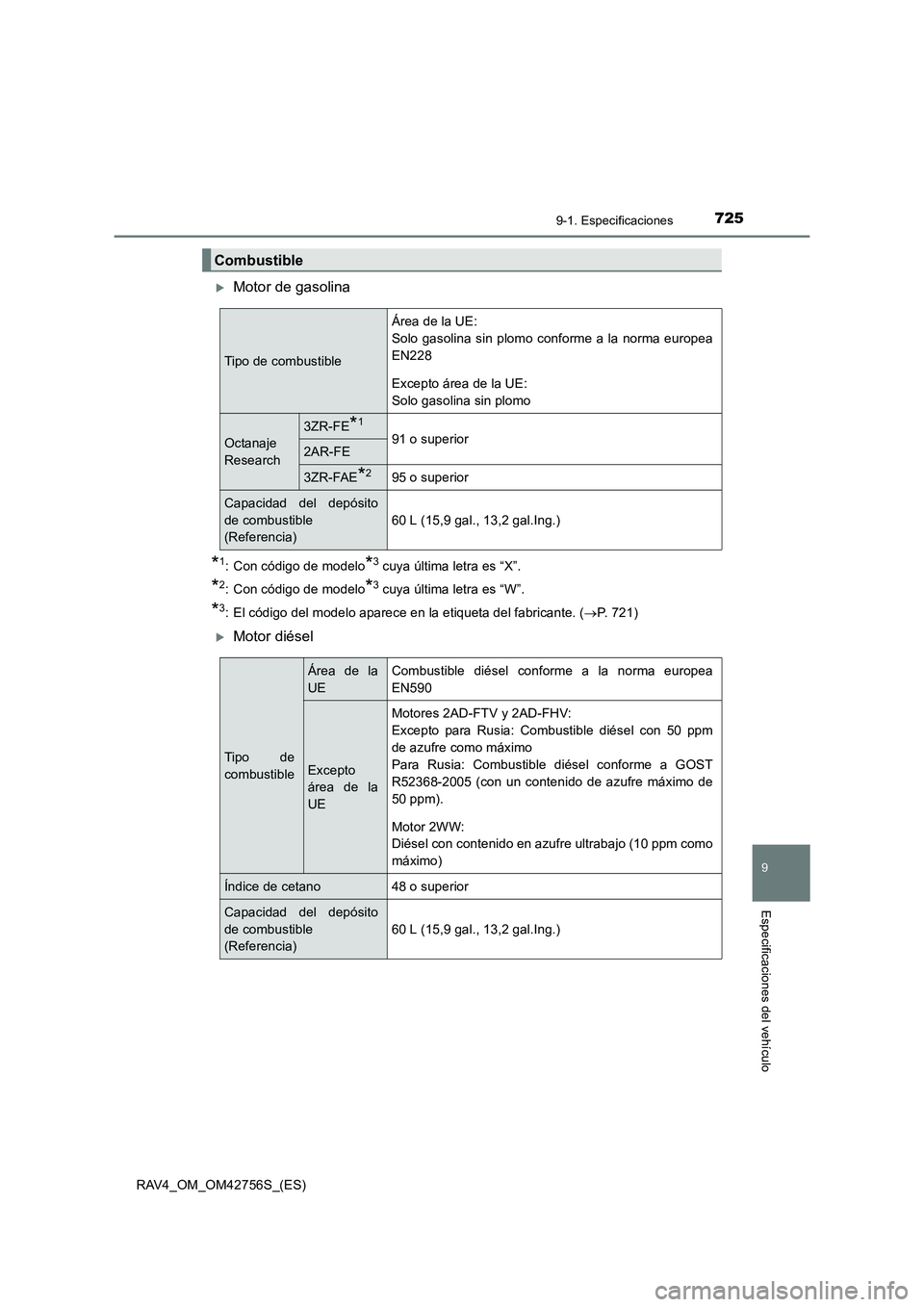

XMotor de gasolina
*1: Con código de modelo*3 cuya última letra es “X”.
*2: Con código de modelo*3 cuya última letra es “W”.
*3: El código del modelo aparece en la etiqueta del fabricante. (→P. 721)
XMotor diésel
Combustible
Tipo de combustible
Área de la UE:
Solo gasolina sin plomo conforme a la norma europea
EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje
Research
3ZR-FE*1
91 o superior2AR-FE
3ZR-FAE*2 95 o superior
Capacidad del depósito
de combustible
(Referencia)
60 L (15,9 gal., 13,2 gal.Ing.)
Tipo de
combustible
Área de la
UECombustible diésel conforme a la norma europea
EN590
Excepto
área de la
UE
Motores 2AD-FTV y 2AD-FHV:
Excepto para Rusia: Combustible diésel con 50 ppm
de azufre como máximo
Para Rusia: Combustible diésel conforme a GOST
R52368-2005 (con un contenido de azufre máximo de
50 ppm).
Motor 2WW:
Diésel con contenido en azufre ultrabajo (10 ppm como
máximo)
Índice de cetano48 o superior
Capacidad del depósito
de combustible
(Referencia)
60 L (15,9 gal., 13,2 gal.Ing.)

7269-1. Especificaciones
RAV4_OM_OM42756S_(ES)
XMotor de gasolina
*: La capacidad del aceite de motor sirve solo como referencia al cambiarlo. Calienteel motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel de aceite
con la varilla indicadora.
■
Elección del aceite de motor
XEn los vehículos con código de modelo* que termina en “W”
*: El código del modelo está indicado en la etiqueta del fabricante. ( →P. 721)
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.
Grado del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “R esource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado API, grado SL, SM o SN
Sistema de lubricación
Capacidad de aceite
(Drenaje y llenado  Referencia
*)
Motores 3ZR-FE y 3ZR-FAECon filtro 4,2 L (4,4 qt., 3,7 qt.Ing.)
Sin filtro 3,9 L (4,1 qt., 3,4 qt.Ing.)
Motor 2AR-FECon filtro 4,4 L (4,6 qt., 3,9 qt.Ing.)
Sin filtro 4,0 L (4,2 qt., 3,5 qt.Ing.)

7279-1. Especificaciones
RAV4_OM_OM42756S_(ES)
9
Especificaciones del vehículo

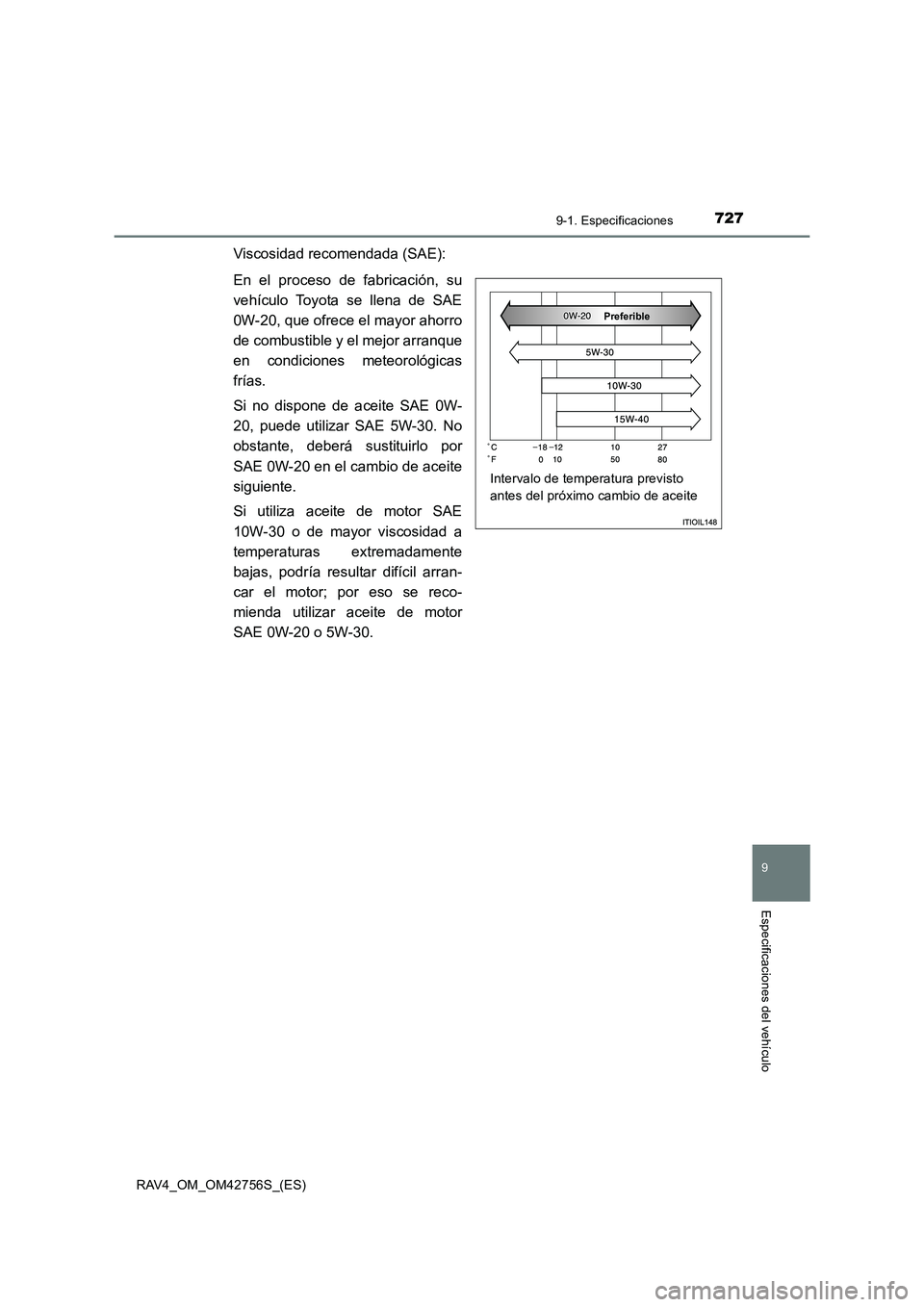

Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llena de SAE
0W-20, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por
SAE 0W-20 en el cambio de aceite
siguiente.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20 o 5W-30.
Intervalo de temperatura previsto
antes del próximo cambio de aceite
Preferible

7289-1. Especificaciones
RAV4_OM_OM42756S_(ES)

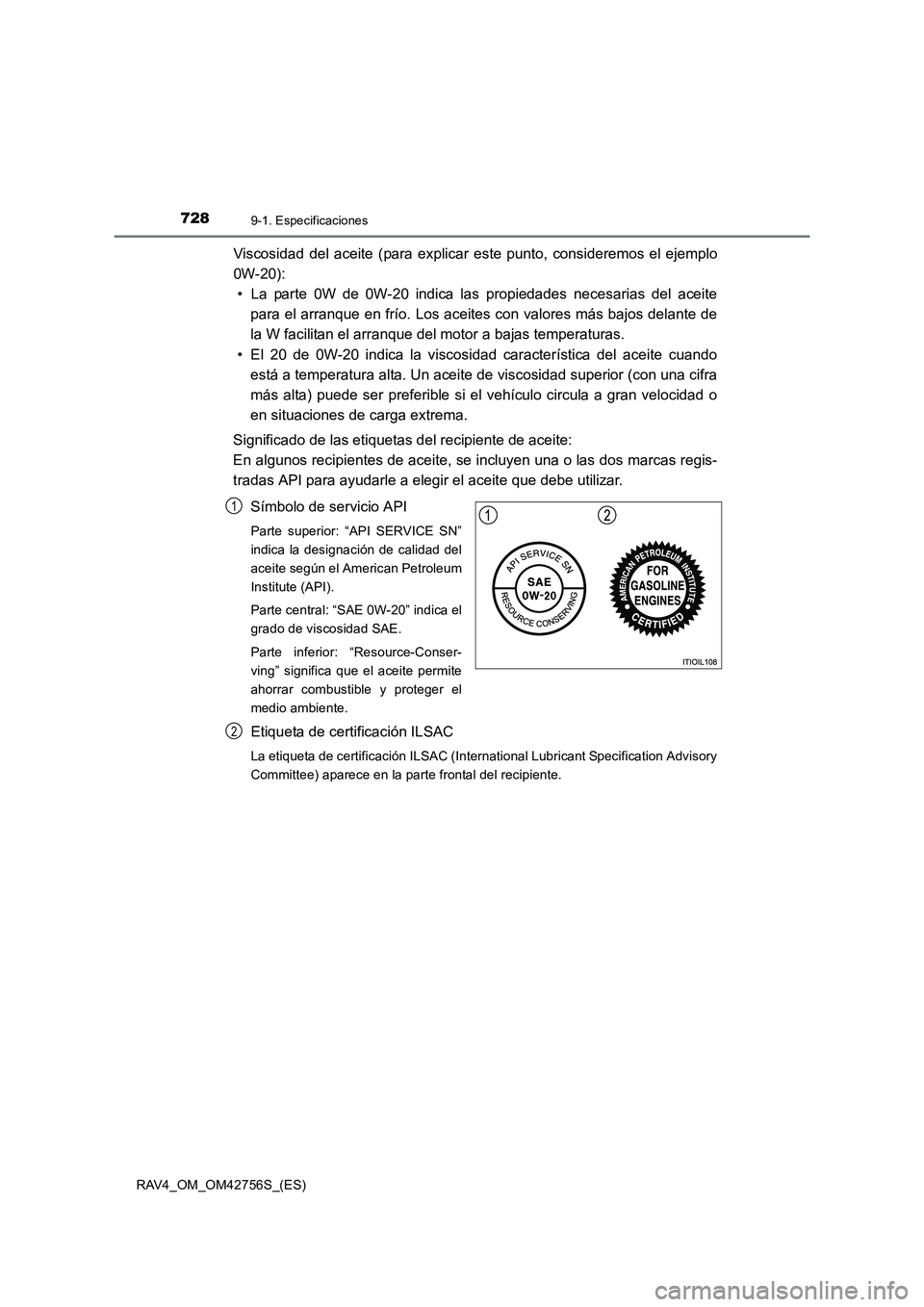

Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):• La parte 0W de 0W-20 indica las propiedades necesarias del aceite para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conser-
ving” significa que el aceite permite
ahorrar combustible y proteger el
medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte frontal del recipiente.
1
2
