2017 TOYOTA RAV4 Manual del propietario (in Spanish)

651-1. Para una utilización segura
1
RAV4_OM_OM42756S_(ES)
Seguridad de los pasajeros y del vehículo
*1: Ajuste el respaldo delantero a la 4ª posición de bloqueo desde la posición más ver-tical.
Mueva el cojín del asiento delantero todo lo posible hacia atrás.
Quite el reposacabezas si interfiere con el sistema de sujeción para niños.
Siga estos procedimientos:
• Para instalar un asiento para bebés con base de soporte Si el asiento para bebés interfiere con el respaldo del asiento cuando se engan-
cha en la base del soporte, ajuste la posición del respaldo del asiento hacia atrás
hasta que deje de interferir.
• Para instalar un asiento para niños orientado hacia delante Si el anclaje de hombro del cinturón de seguridad está por delante de la guía del
cinturón de seguridad del asiento para niños, mueva el cojín del asiento hacia
delante.
• Para instalar un asiento júnior
En caso de que el niño esté en una posición muy erguida en el sistema de suje-
ción para niños, coloque el respaldo en la posición más cómoda.
Si el anclaje de hombro del cinturón de seguridad está por delante de la guía del
cinturón de seguridad del asiento para niños, mueva el cojín del asiento hacia
delante.
*2: Quite el reposacabezas si interfiere con el sistema de sujeción para niños.
*3: Coloque el respaldo en la 8ª posición de bloqueo desde la posición más reclinada.
Es posible que el sistema de sujeción para niños mencionado en la tabla no
esté disponible en países fuera de la UE.
Puede utilizarse otro sistema de sujeción para niños diferente del citado en la
tabla, pero deberá comprobar exhaustivamente la idoneidad del sistema con
el fabricante y el vendedor correspondientes.

661-1. Para una utilización segura
RAV4_OM_OM42756S_(ES)
La tabla siguiente muestra la idoneidad del sistema de sujeción para niños
según la colocación en el asiento.
Idoneidad del sistema de sujeción para niños según la colocación del
asiento (con anclaje rígido ISOFIX)
Categorías de pesoTa m a ñ oFijación
Posiciones ISOFIX
del vehículo
Sistemas de suje- ción para niños recomendados
Asiento trasero lateral
Capazo F
ISO/L1X—
G
ISO/L2X—
(1) X —
0
Hasta 10 kg
(22 lb.)
(0 - 9 meses) E
ISO/R1IL*1“TOYOTA MINI”,
“TOYOTA MIDI”
(1) X —
0
+
Hasta 13 kg
(28 lb.)
(0 - 2 años) E
ISO/R1IL*1
“TOYOTA MINI”,
“TOYOTA MIDI”
DISO/R2IL*1
CISO/R3IL*1
(1) X —
I

De 9 a 18 kg
(20 a 39 lb.)
(9 meses -
4 años) D
ISO/R2IL*1
—
CISO/R3IL*1
BISO/F2IUF*1, 2, IL*1, 2
“TOYOTA MIDI”
B1ISO/F2XIUF*1, 2, IL*1, 2
AISO/F3IUF*1, 2, IL*1, 2
(1) X —
II, III
De 15 a 36 kg
(34 a 79 lb.)
(4 - 12 años) (1) X —

671-1. Para una utilización segura
1
RAV4_OM_OM42756S_(ES)
Seguridad de los pasajeros y del vehículo
(1) Para aquellos sistemas de sujeción para niños que no lleven la identifi-cación de la clasificación por tamaños ISO/XX (de A a G), el fabricante
debe indicar el sistema de sujeción para niños ISOFIX específico para
el vehículo y recomendado para cada posición según la categoría de
peso correspondiente.
Significado de las letras de la tabla:
IUF: Adecuado para sistemas de sujeción para niños orientados hacia delante ISOFIX de categoría universal aprobados para esta categoría
de peso.
IL: Adecuado para sistemas de sujeción para niños ISOFIX de las catego- rías “vehículos específicos”, “limitados” o “semiuniversales” aprobados
para esta categoría de peso.
X: La posición ISOFIX no es adecuada para los sistemas de sujeción para niños ISOFIX de esta categoría de peso o de este tamaño.
*1: Coloque el respaldo en la 8ª posición de bloqueo desde la posición más reclinada. En el caso de un sistema de sujeción para niños orientado hacia atrás colocado en
la base ISOFIX, si le resulta difícil fijarlo, ajuste el respaldo reclinando dicho res-
paldo.
*2: Quite el reposacabezas si interfiere con el sistema de sujeción para niños.
Cuando utilice el asiento lateral izquierdo para el sistema de sujeción para
niños, no se siente en el asiento central.
Es posible que el sistema de sujeción para niños mencionado en la tabla no
esté disponible en países fuera de la UE.
Puede utilizar otro sistema de sujeción para niños diferente de los citados en
la tabla, pero deberá comprobar exhaustivamente la idoneidad del sistema
con el fabricante y el vendedor correspondientes.

681-1. Para una utilización segura
RAV4_OM_OM42756S_(ES)
Cuando utilice “TOYOTA MINI” o “TOYOTA MIDI”, coloque el respaldo en la
8ª posición de bloqueo desde la posición más reclinada y ajuste la pata de
soporte y los conectores ISOFIX como se indica a continuación:Bloquee la pata de soporte de
modo que se pueda ver el 7º orifi-
cio.
Bloquee los conectores ISOFIX de
modo que se pueda ver el número
5.
1
2

691-1. Para una utilización segura
1
RAV4_OM_OM42756S_(ES)
Seguridad de los pasajeros y del vehículo
■Cuando instale un sistema de sujeción para niños en el asiento del pasajero
delantero
Si debe utilizar un sistema de sujeción para niños en el asiento del pasajero delantero,
realice los siguientes ajustes:
Si el sistema de sujeción para niños interfiere con el respaldo del asiento cuando se
engancha en la base de soporte, ajuste la posición del respaldo del asiento hacia
atrás hasta que deje de interferir.
En caso de que el niño esté en una posición muy erguida en el sistema de sujeción
para niños, coloque el respaldo en la posición más cómoda.
● Quite el reposacabezas si interfiere con el sistema de sujeción para niños.
■ Selección del sistema de sujeción para niños adecuado
●Utilice un sistema de sujeción para niños adecuado para la edad del niño hasta que
este alcance un tamaño suficiente como para llevar puesto correctamente el cinturón
de seguridad del vehículo.
● Si el niño es demasiado grande para utilizar el sistema de sujeción para niños, sién-
telo en el asiento trasero y abróchele el cinturón de seguridad. ( →P. 3 8 )
●
Desplace el cojín del asiento hacia atrás todo
lo posible
Si el anclaje de hombro del cinturón de
seguridad está por delante de la guía del
cinturón de seguridad del asiento para
niños, mueva el cojín del asiento hacia
delante.
● Pliegue el respaldo hacia delante y, a conti-
nuación, échelo de nuevo hacia atrás hasta
la 1ª posición de bloqueo (posición más verti-
cal) hasta que quede encajado en su sitio.
Ajuste el respaldo a la 4ª posición de blo-
queo.
1ª posición de bloqueo
4ª posición de bloqueo
1
2

701-1. Para una utilización segura
RAV4_OM_OM42756S_(ES)
ADVERTENCIA
■Uso del sistema de sujeción para niños
La utilización de un sistema de sujeción para niños no adecuado para este vehículo
no garantiza la seguridad del niño o bebé. Pueden provocarse lesiones graves o
incluso mortales (en caso de frenazo o accidente).
■ Medidas de precaución referentes a la sujeción de los niños
●Para asegurar una protección eficaz en caso de accidente o frenazo, el niño
deberá estar bien sujeto mediante un cinturón de seguridad o un sistema de suje-
ción para niños adecuado para su edad y tamaño. La utilización de un sistema de
sujeción para niños es mucho más segura que llevar al niño en brazos. En caso de
accidente, el niño podría salir despedido contra el parabrisas o quedar aplastado
entre usted y el interior del vehículo. El niño podría sufrir lesiones graves o incluso
mortales en caso de frenazo, viraje repentino o accidente.
● Toyota recomienda encarecidamente el uso de un sistema de sujeción para niños
adecuado para el tamaño del niño y colocado en el asiento trasero. Las estadísti-
cas sobre accidentes demuestran que, si se usa el sistema de sujeción adecuado,
el niño está más seguro en el asiento trasero que en el asiento delantero.
● No utilice nunca un sistema de sujeción para niños orientado hacia atrás en el
asiento del pasajero delantero estando el interruptor de activación y desactivación
manual del airbag activado. ( →P. 5 8 )
En caso de accidente, la fuerza del inflado rápido del airbag del pasajero delantero
puede ocasionarle lesiones graves o incluso mortales si el sistema de sujeción
para niños orientado hacia atrás está colocado en el asiento delantero.
● Solo debe instalarse un sistema de sujeción para niños orientado hacia delante en
el asiento del pasajero delantero si es absolutamente necesario. No instale un sis-
tema de sujeción para niños que requiera el uso de una correa superior en el
asiento del pasajero delantero, ya que este asiento no dispone de soporte de
anclaje para dicha correa. Desplace el asiento todo lo posible hacia atrás, ya que
el airbag del pasajero delantero se podría inflar con una velocidad y fuerza consi-
derables. Si el anclaje de hombro del cinturón de seguridad está por delante de la
guía del cinturón de seguridad del asiento para niños, mueva el cojín del asiento
hacia delante. De lo contrario, el niño puede sufrir lesiones graves o incluso morta-
les.

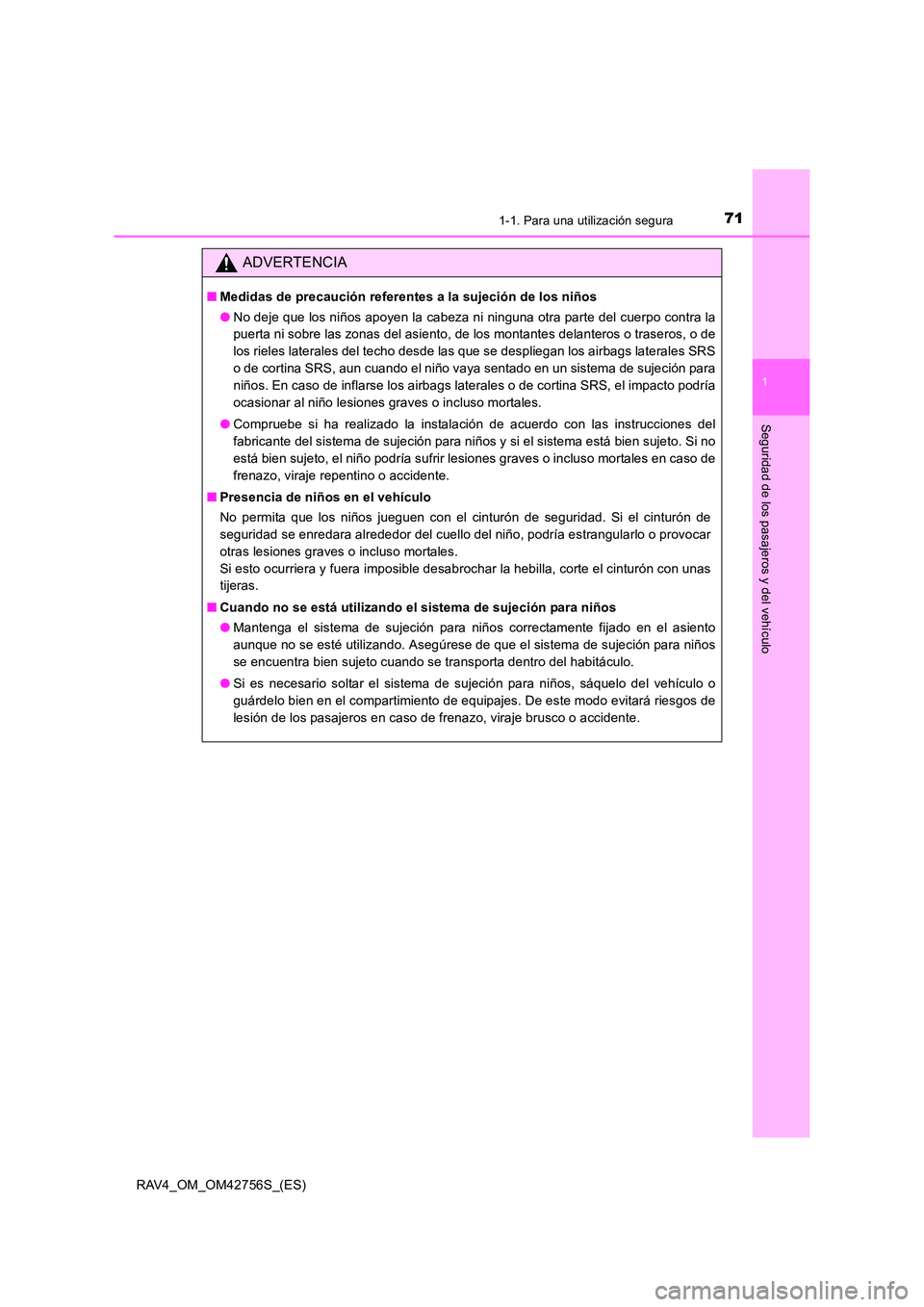

711-1. Para una utilización segura
1
RAV4_OM_OM42756S_(ES)
Seguridad de los pasajeros y del vehículo
ADVERTENCIA
■Medidas de precaución referentes a la sujeción de los niños
●No deje que los niños apoyen la cabeza ni ninguna otra parte del cuerpo contra la
puerta ni sobre las zonas del asiento, de los montantes delanteros o traseros, o de
los rieles laterales del techo desde las que se despliegan los airbags laterales SRS
o de cortina SRS, aun cuando el niño vaya sentado en un sistema de sujeción para
niños. En caso de inflarse los airbags laterales o de cortina SRS, el impacto podría
ocasionar al niño lesiones graves o incluso mortales.
● Compruebe si ha realizado la instalación de acuerdo con las instrucciones del
fabricante del sistema de sujeción para niños y si el sistema está bien sujeto. Si no
está bien sujeto, el niño podría sufrir lesiones graves o incluso mortales en caso de
frenazo, viraje repentino o accidente.
■ Presencia de niños en el vehículo
No permita que los niños jueguen con el cinturón de seguridad. Si el cinturón de
seguridad se enredara alrededor del cuello del niño, podría estrangularlo o provocar
otras lesiones graves o incluso mortales.
Si esto ocurriera y fuera imposible desabrochar la hebilla, corte el cinturón con unas
tijeras.
■ Cuando no se está utilizando el sistema de sujeción para niños
●Mantenga el sistema de sujeción para niños correctamente fijado en el asiento
aunque no se esté utilizando. Asegúrese de que el sistema de sujeción para niños
se encuentra bien sujeto cuando se transporta dentro del habitáculo.
● Si es necesario soltar el sistema de sujeción para niños, sáquelo del vehículo o
guárdelo bien en el compartimiento de equipajes. De este modo evitará riesgos de
lesión de los pasajeros en caso de frenazo, viraje brusco o accidente.

721-1. Para una utilización segura
RAV4_OM_OM42756S_(ES)
Instalación de sistemas de sujeción para
niños
Cinturones de seguridad (los cinturo-
nes con ELR requieren
clips inmovilizadores)
Anclajes rígidos ISOFIX (sistema de
sujeción para niños ISOFIX)
Los asientos traseros laterales cuentan
con anclajes inferiores. (Botones que
muestran la ubicación de los anclajes
en los asientos).
Soportes de anclaje (para la correa
superior)
Cada uno de los asientos traseros late-
rales cuenta con un soporte de anclaje.
(Etiquetas que muestran la ubicación
del soporte de anclaje).
Siga las instrucciones del fabricante del sistema de sujeción para
niños. Fije con firmeza el sistema de sujeción para niños a los asientos
con un cinturón de seguridad o con los anclajes rígidos ISOFIX.
Cuando instale un sistema de sujeción para niños, fije la correa supe-
rior.
