2017 TOYOTA RAV4 Manual del propietario (in Spanish)

6738-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)

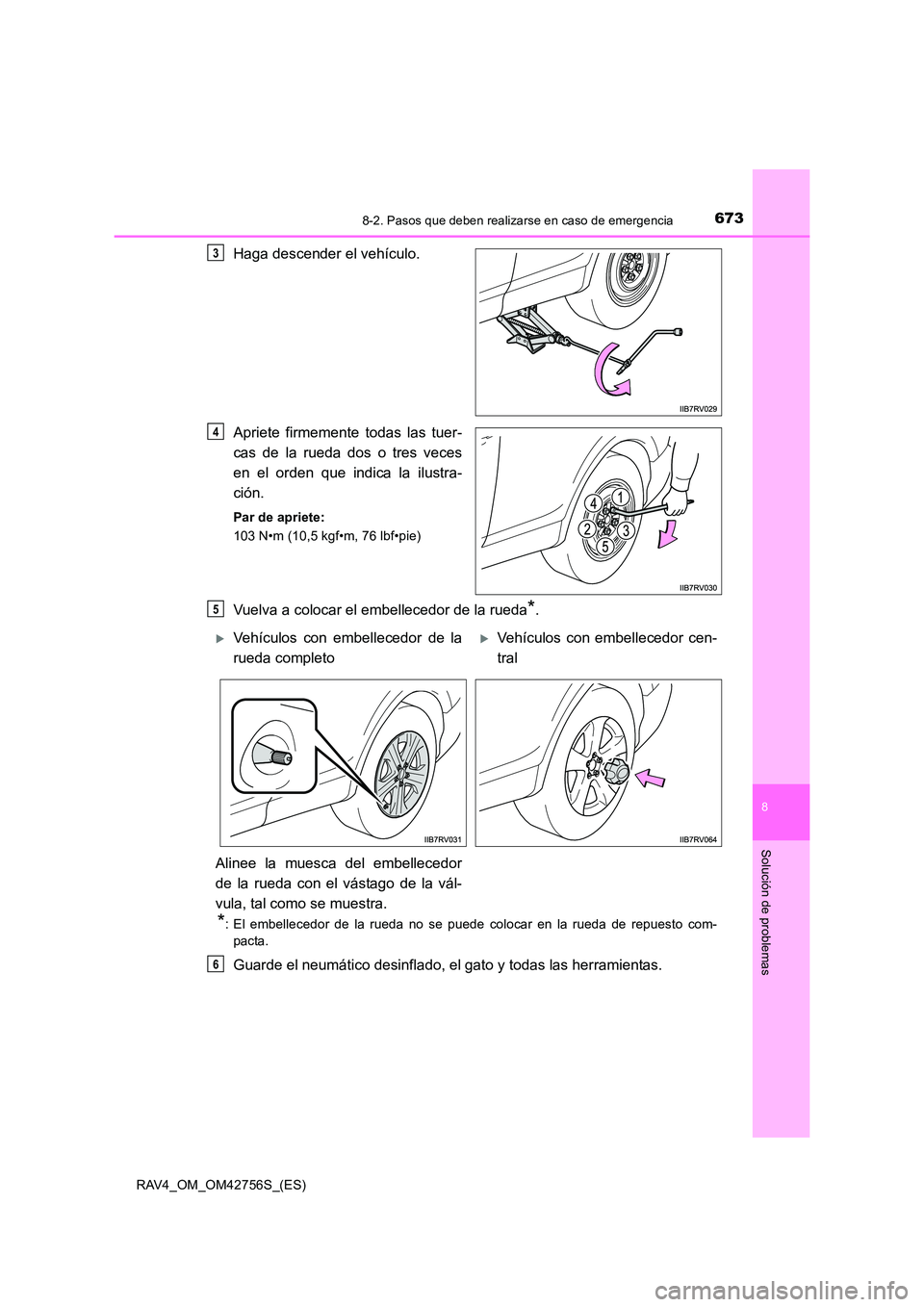

Haga descender el vehículo.
Apriete firmemente todas las tuer-
cas de la rueda dos o tres veces
en el orden que indica la ilustra-
ción.
Par de apriete:
103 N•m (10,5 kgf•m, 76 lbf•pie)
Vuelva a colocar el embellecedor de la rueda*.
*: El embellecedor de la rueda no se puede colocar en la rueda de repuesto com-pacta.
Guarde el neumático desinflado, el gato y todas las herramientas.
3
4
5
XVehículos con embellecedor de la
rueda completoXVehículos con embellecedor cen-
tral
Alinee la muesca del embellecedor
de la rueda con el vástago de la vál-
vula, tal como se muestra.
6

6748-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
■Rueda de repuesto compacta (si el vehículo dispone de ello)
●La rueda de repuesto compacta está identificada con la etiqueta “TEMPORARY USE
ONLY” (solo para uso provisional) en la pared lateral del neumático.
Utilice la rueda de repuesto compacta solo provisionalmente y en caso de emergen-
cia.
● Asegúrese de comprobar la presión de inflado de la rueda de repuesto compacta.
(→ P. 740)
■ Cuando utilice una rueda de repuesto compacta (si el vehículo dispone de ello)
Debido a que la rueda de repuesto compacta no está equipada con la válvula ni el
transmisor de advertencia de la presión de los neumáticos, el sistema de advertencia
de la presión de los neumáticos no emitirá ningún aviso en caso de baja presión de
inflado de la rueda de repuesto. Asimismo, si sustituye la rueda de repuesto compacta
después de que se haya encendido el indicador de advertencia de la presión de los
neumáticos, la luz seguirá encendida.
■ Si está colocada la rueda de repuesto compacta (si el vehículo dispone de ello)
La altura del vehículo es menor cuando se conduce con una rueda de repuesto com-
pacta que con neumáticos estándar.
■ En caso de pinchazo en un neumático delantero en una carretera con nieve o
hielo (vehículos con rueda de repuesto compacta)
Coloque la rueda de repuesto compacta en una de las ruedas traseras del vehículo.
Siga estos pasos y coloque cadenas de nieve en los neumáticos delanteros:
Sustituya uno de los neumáticos traseros por la rueda de repuesto compacta.
Sustituya el neumático delantero desinflado por el neumático que ha quitado de la
parte trasera del vehículo.
Coloque cadenas de nieve en los neumáticos delanteros.
■ Banda de fijación del gato
Después de separar el gancho de la banda de
fijación del gato del orificio de bloqueo , gire
la banda y coloque el gancho en el orificio de
bloqueo .
1
2
3
1
2

6758-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)■
Certificado del gato

6768-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
ADVERTENCIA
■Cuando utilice una rueda de repuesto compacta (si el vehículo dispone de ello)
●Recuerde que la rueda de repuesto compacta suministrada está especialmente
diseñada para utilizarse en su vehículo. No utilice la rueda de repuesto compacta
en otro vehículo.
● No utilice más de una rueda de repuesto compacta a la vez.
● Sustituya la rueda de repuesto compacta por una rueda estándar lo antes posible.
● Evite acelerar repentinamente, girar el volante de manera abrupta, frenar brusca-
mente y realizar cambios de marcha que provoquen el frenado brusco del motor.
■ Si está colocada la rueda de repuesto compacta (si el vehículo dispone de ello)
Puede que no se detecte de forma adecuada la velocidad del vehículo, impidiendo
que los siguientes sistemas funcionen correctamente:
Además de no poder utilizar el siguiente sistema en su plenitud, podría tener un
efecto negativo real en los componentes del tren de potencia:
• Sistema AWD de control dinámico del par (modelos AWD)
■ Límite de velocidad cuando se utiliza una rueda de repuesto compacta (si el
vehículo dispone de ello)
No conduzca a una velocidad superior a 80 km/h (50 mph) cuando circule con una
rueda de repuesto compacta.
La rueda de repuesto compacta no se ha diseñado para conducir a velocidades ele-
vadas. Si no tiene en cuenta esta indicación podría sufrir un accidente y provocar
lesiones graves o incluso mortales.
■ Después de utilizar las herramientas y el gato
Antes de iniciar la marcha, asegúrese de que todas las herramientas y el gato se
encuentran bien colocados en sus respectivos emplazamientos para evitar posibles
lesiones en caso de colisión o frenazo.
• ABS y asistencia al freno
• VSC/control del vaivén del remolque
•TRC
• Control de la velocidad de crucero
(si el vehículo dispone de ello)
• Control de la velocidad de crucero asistido por radar
(si el vehículo dispone de ello)
•EPS
• LDA (advertencia de cambio involuntario de carril con control
de la dirección)
(si el vehículo dispone de ello)
• PCS (sistema de seguridad anticoli- sión) (si el vehículo dispone de ello) • Sistema de control de asistencia en
pendientes descendentes
(si el vehículo dispone de ello)
• Sistema del monitor de visión trasera
(si el vehículo dispone de ello)
• Monitor de asistencia al estacionamiento Toyota
(si el vehículo dispone de ello)
• Sensor de asistencia al estacionamiento Toyota
(si el vehículo dispone de ello)
• Monitor de visión panorámica (si el vehículo dispone de ello)
• Sistema de navegación (si el vehículo dispone de ello)

6778-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
AV I S O
■Tenga cuidado con los baches si ha colocado una rueda de repuesto compacta
en el vehículo. (si el vehículo dispone de ello)
La altura del vehículo es menor cuando se conduce con una rueda de repuesto
compacta que con neumáticos estándar. Tenga precaución cuando circule por
superficies irregulares.
■ Conducción con cadenas de nieve y la rueda de repuesto compacta (si el vehí-
culo dispone de ello)
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la con-
ducción.
■ Al cambiar los neumáticos (vehículos con sistema de advertencia de la presión
de los neumáticos)
Cuando quite o coloque las ruedas, los neumáticos o la válvula y el transmisor de
advertencia de la presión de los neumáticos, póngase en contacto con un concesio-
nario o taller de reparaciones Toyota autorizado, o con cualquier otro estableci-
miento con personal debidamente cualificado y equipado, ya que el transmisor y la
válvula de advertencia de la presión de los neumáticos podrían dañarse si no se
manejan correctamente.

6788-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
En caso de pinchazo (vehículos sin rueda de
repuesto)
El vehículo no está equipado con una rueda de repuesto. Sin embargo,
cuenta con un kit de emergencia de reparación de pinchazos. Un pin-
chazo causado por un clavo o un tornillo atrapado en la banda de roda-
dura del neumático se puede reparar de manera provisional con el kit
de emergencia de reparación de pinchazos.
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Conducir con un neumático desinflado puede provocar una ranura longitudinal a lo
largo de la circunferencia de la cara lateral. En tal caso, el neumático puede reventar
al usar un kit de reparación.

6798-2. Pasos que deben realizarse en caso de emergencia
8
Solución de problemas
RAV4_OM_OM42756S_(ES)
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P (vehículos con transmisión automá-
tica o Multidrive) o en N (vehículos con transmisión manual).
● Pare el motor.
● Encienda los intermitentes de emergencia. ( →P. 620)
● Para vehículos con puerta del maletero eléctrica: Desconecte el sistema
de la puerta del maletero eléctrica. ( →P. 155)
● Compruebe el grado de daño del neumático.
Solo deberá repararse un neumá-
tico con el kit de emergencia de
reparación de pinchazos si el daño
se debe a que un clavo o tornillo
ha atravesado la banda de roda-
dura.
• No extraiga el clavo o el tornillo del neumático. Si quita el objeto,
el agujero puede ensancharse e
impedir una reparación de
emergencia con el kit de repara-
ción.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que la zona del pinchazo, si se conoce, se ubique en la parte superior del
neumático.
Antes de proceder a la reparación del vehículo

6808-2. Pasos que deben realizarse en caso de emergencia
RAV4_OM_OM42756S_(ES)
■Casos en los que no se puede reparar el neumático desinflado con el kit de emer-
gencia de reparación de pinchazos
En los siguientes casos, el neumático no se puede reparar con el kit de emergencia
de reparación de pinchazos. Póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con personal
debidamente cualificado y equipado.
●Si el neumático está dañado debido a la conducción con una presión de aire insufi-
ciente
● Si la falta de presión de aire se debe a una grieta o a algún daño en la pared lateral
del neumático
● Si el neumático está visiblemente separado de la rueda
● Si el corte o daño de la banda de rodadura tiene al menos 4 mm (0,16 pul.) de largo
o más
● Si la rueda está dañada
● Si hay pinchazos en dos o más neumáticos
● Si hubiera más de un orificio o corte en el neumático dañado
● Si el producto de sellado ha caducado
