2017 TOYOTA C-HR Návod na použití (in Czech)

6177-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
v příručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.
Modely 2WD Modely AWD12

6187-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ

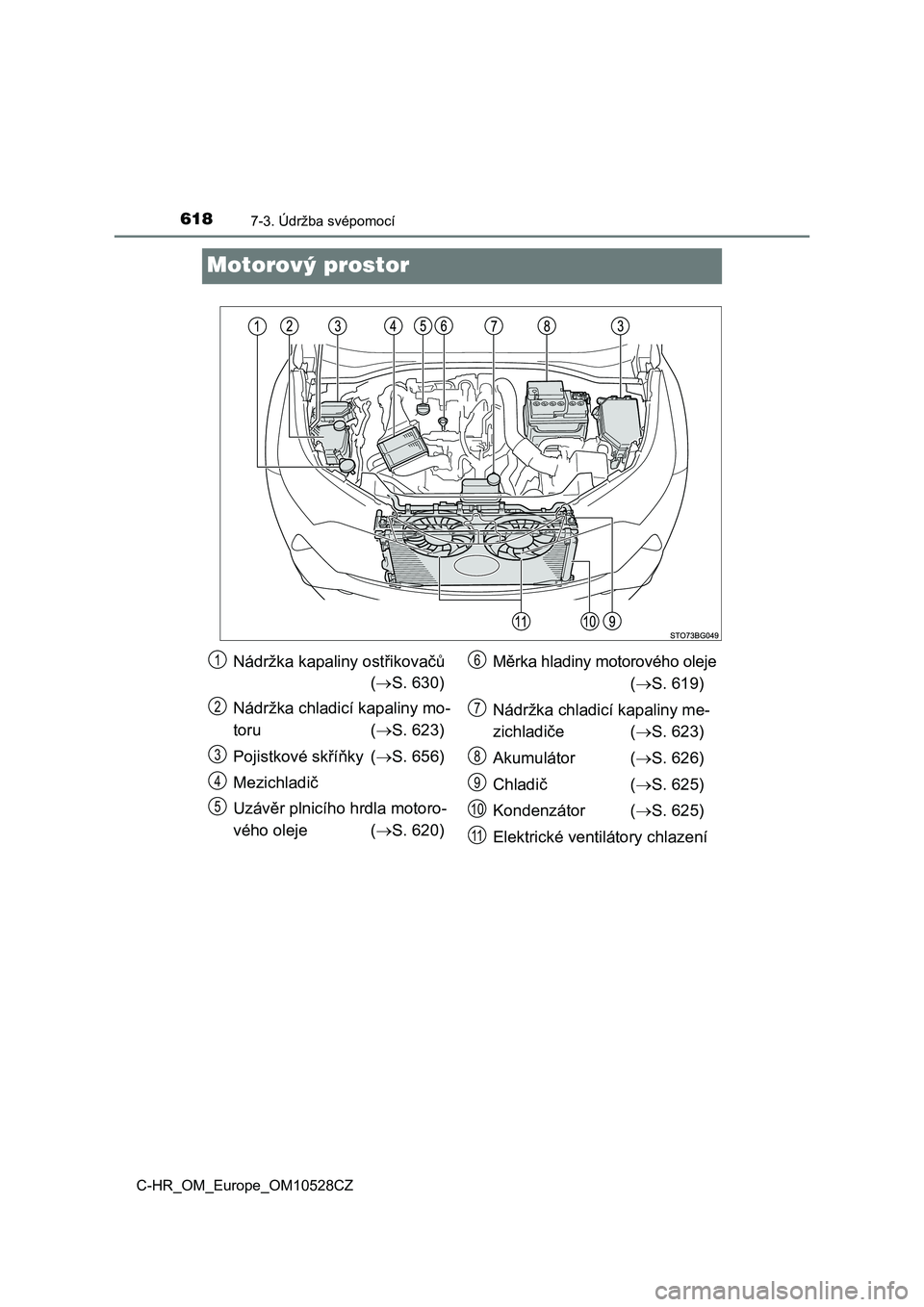

Motorový prostor
Nádržka kapaliny ostřikovačů
(S. 630)
Nádržka chladicí kapaliny mo-
toru (S. 623)
Pojistkové skříňky (S. 656)
Mezichladič
Uzávěr plnicího hrdla motoro-
vého oleje (S. 620)Měrka hladiny motorového oleje
(S. 619)
Nádržka chladicí kapaliny me-
zichladiče (S. 623)
Akumulátor (S. 626)
Chladič (S. 625)
Kondenzátor (S. 625)
Elektrické ventilátory chlazení
1
2
3
4
5
6
7
8
9
10
11

6197-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vy-
pnutí motoru vyčkejte více než 5 minut, až olej steče zpět na dno
motoru.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontroluj-
te hladinu oleje, přičemž pod
koncem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle
typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

6207-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ■
Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v mo-
toru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měr-
kou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
Volba motorového
olejeS. 765
Množství oleje
(Nízká  Plná)1,5 litru
Pomůcky Čistý trychtýř
1
2
3

6217-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
■Po výměně motorového oleje
Údaj údržby motorového oleje by měl být vynulován. Proveďte následující
úkony:
<0033011c004800530051010c0057004800030047004c00560053004f0048004d00030051004400030047004800510051007400030053005200fe0074005700440047004f00520003004e004c004f0052005000480057005501240003000500240005000f00
03004e0047005c00e500030045010c00e50074000300500052[tor.
(S. 122)
Vypněte spínač motoru.
Vozidla bez systému bezklíčového nastupování a startování:
Při stisknutém spínači "TRIP" (S. 122) otočte spínač motoru do polohy
"ON" (nestartujte motor, protože bude režim nulování zrušen). Držte stále
<00560057004c0056004e00510058005700ea00030056005300740051004400fe000f0003004400e500030047004800510051007400030053005200fe0074005700440047004f00520003004e004c004f0052005000480057005501240003005d0052004500
550044005d0074000300050013001300130013001300050011[
Vozidla se systémem bezklíčového nastupování a startování:
Při stisknutém spínači "TRIP" (S. 122) přepněte spínač motoru do režimu
ZAPALOVÁNÍ ZAPNUTO (ale nestartujte motor, protože bude režim nulo-
vání zrušen). Držte stále stisknutý spínač, až denní počítadlo kilometrů
zobrazí "00000".
1
2
3

6227-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo
kterýkoliv spolehlivý servis, servisní středisko nebo obchod s náhradními
díly a informujte se o možnosti recyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

6237-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Hladina chladicí kapaliny je uspokojující, pokud je při studeném moto-
ru mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
■
Nádržka chladicí kapaliny mezichladiče
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod
ryskou "L", doplňte kapalinu až
k rysce "F".
Chladicí kapalina
1
2
3
1
2
3

6247-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35 C
Pro další podrobnosti o chladicí kapalině motoru kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny mo-
toru, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo v kterémkoliv spolehlivém servisu.
VÝSTRAHA
■Když je motor horký
Neodstraňujte uzávěr nádržky chladicí kapaliny motoru.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
