2017 TOYOTA C-HR Návod na použití (in Czech)

6497-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Filtr klimatizace
Vypněte spínač motoru.
Otevřete odkládací schránku. Vy-
suňte tlumič.
Stiskněte odkládací schránku na
obou stranách, abyste odpojili
závěsy, a pak pomalu a úplně
otevřete odkládací schránku,
přičemž ji podpírejte.
Filtr klimatizace se musí pravidelně vyměňovat, aby byla zajiště-
na účinnost klimatizace.
Postup při vyjmutí
1
2
3

6507-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
Při úplně otevřené odkládací
schránce lehce odkládací
schránku nadzvedněte a zatáh-
něte ji směrem k sedadlu, abys-
te odpojili spodní část odkládací
schránky.
Nepoužívejte nadměrnou sílu, po-
kud se odkládací schránka neod-
pojí při lehkém zatažení. Spíše
táhněte směrem k sedadlu při mír-
ném upravování výšky odkládací
schránky.
Vyjměte kryt filtru.
Vyjměte filtr klimatizace a vyměňte
ho za nový filtr.
Značky "UP" na filtru by měly smě-
řovat nahoru.
4
5
Postup při výměně

6517-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
■Kontrola intervalu
Kontrolujte a vyměňujte filtr klimatizace podle plánu údržby. V prašných ob-
lastech nebo oblastech se silnou intenzitou dopravy může být výměna prove-
dena dříve. (Informace o plánu údržby si přečtěte v "Servisní knížce Toyota"
nebo "Záruční knížce Toyota".)
■Pokud se proudění vzduchu z výstupů výrazně sníží
Filtr může být ucpaný. Zkontrolujte filtr a pokud je to nutné, vyměňte ho.
UPOZORNĚNÍ
■Když používáte systém klimatizace
Vždy se ujistěte, že je instalován filtr.
Používání systému klimatizace bez filtru může systém poškodit.
■Když vyjímáte odkládací schránku
Vždy dodržujte předepsaný postup, abyste vyjmuli odkládací schránku
(S. 649). Pokud je odkládací schránka vyjmuta při nedodržení předepsa-
ného postupu, může dojít k poškození závěsů odkládací schránky.

6527-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ

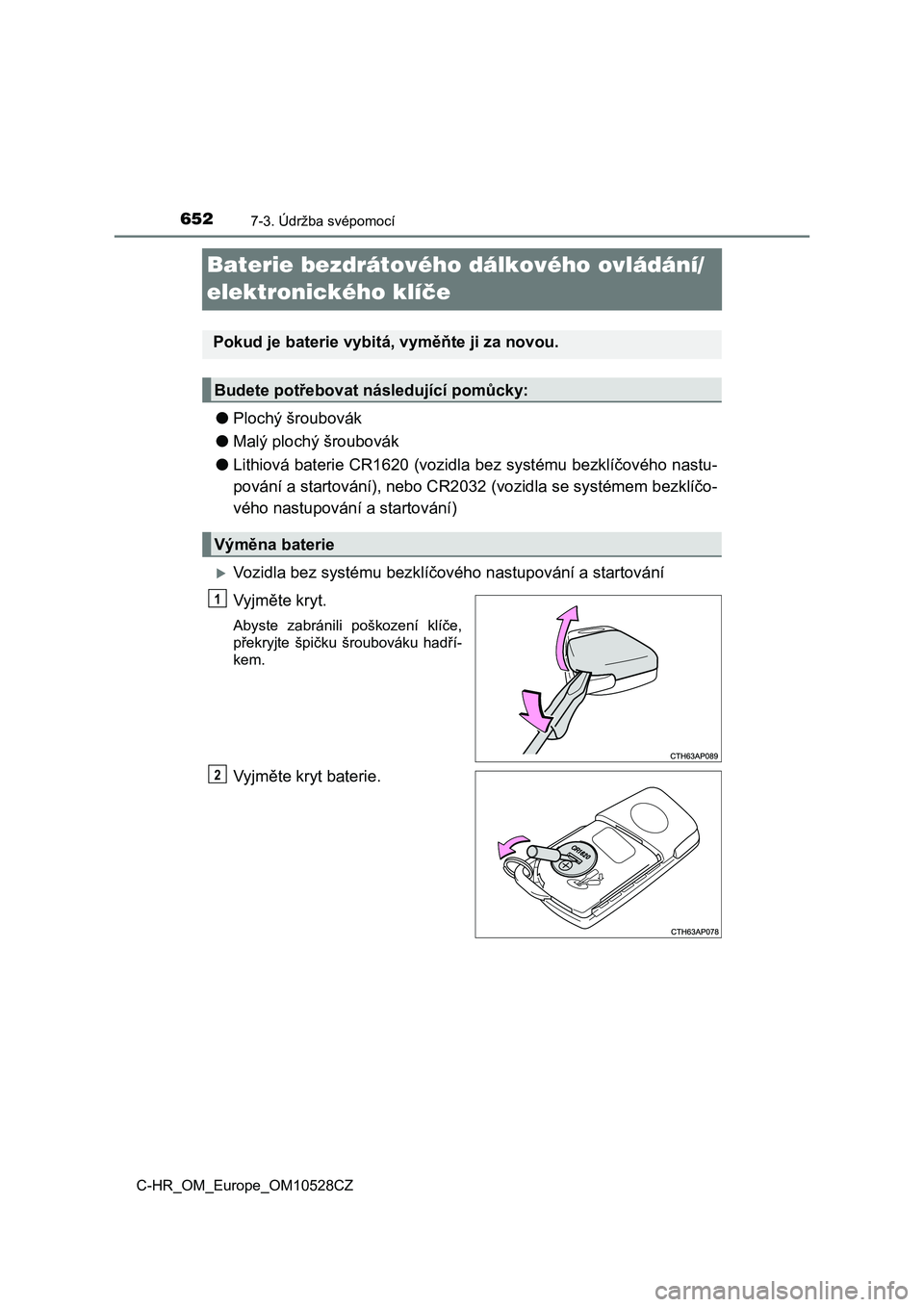

Baterie bezdrátového dálkového ovládání/
elektronického klíče
●Plochý šroubovák
●Malý plochý šroubovák
●Lithiová baterie CR1620 (vozidla bez systému bezklíčového nastu-
pování a startování), nebo CR2032 (vozidla se systémem bezklíčo-
vého nastupování a startování)
Vozidla bez systému bezklíčového nastupování a startování
Vyjměte kryt.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
Vyjměte kryt baterie.
Pokud je baterie vybitá, vyměňte ji za novou.
Budete potřebovat následující pomůcky:
Výměna baterie
1
2

6537-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
Vyjměte vybitou baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
Při nasazování obraťte uvedený postup.
Vozidla se systémem bezklíčového nastupování a startování
Uvolněte zámek a vytáhněte me-
chanický klíč ven.
Vyjměte kryt.
Použijte plochý šroubovák přísluš-
né velikosti. Násilným páčením mů-
žete kryt poškodit.
Abyste zabránili poškození klíče,
překryjte špičku šroubováku hadří-
kem.
3
4
1
2

6547-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
Vyjměte vybitou baterii.
Když vyjímáte kryt, pokud baterie
není vidět, protože je na horním kry-
tu připevněn modul elektronického
klíče, odstraňte modul elektronické-
ho klíče z krytu tak, aby byla baterie
viditelná, viz obrázek.
Použijte plochý šroubovák příslušné
velikosti, když vyjímáte baterii.
Vložte novou baterii "+" pólem smě-
rem nahoru.
Při nasazování obraťte uvedený postup.
■Použijte lithiovou baterii CR1620 (vozidla bez systému bezklíčového na-
stupování a startování) nebo CR2032 (vozidla se systémem bezklíčové-
ho nastupování a startování)
●Baterie můžete zakoupit u kteréhokoliv autorizovaného prodejce nebo v ser-
visu Toyota, nebo v kterémkoliv spolehlivém servisu, v místních prodejnách
elektro nebo foto obchodech.
●Nahraďte baterii pouze stejným nebo ekvivalentním typem doporučeným vý-
robcem.
●Použitou baterii zlikvidujte v souladu s místními předpisy.
■Když je baterie klíče vybitá
Mohou se objevit následující příznaky:
●Systém bezklíčového nastupování a startování (je-li ve výbavě), tlačítkové
startování (je-li ve výbavě) a bezdrátové dálkové ovládání nebudou řádně
fungovat.
●Účinný dosah se sníží.
3
4

6557-3. Údržba svépomocí
7
Údržba a péče
C-HR_OM_Europe_OM10528CZ
VÝSTRAHA
■Vyjmutá baterie a jiné součásti
Tyto součásti jsou malé a pokud jsou spolknuty dětmi, mohou způsobit udu-
šení. Chraňte před dětmi. Jejich nedodržení by mohlo vést ke smrtelným
nebo k vážným zraněním.
■Certifikace pro lithiovou baterii
VÝSTRAHA:
POKUD JE BATERIE NAHRAZENA NESPRÁVNÝM TYPEM, HROZÍ NE-
BEZPEČÍ VÝBUCHU. POUŽITÉ BATERIE ZLIKVIDUJTE PODLE POKYNŮ.
UPOZORNĚNÍ
■Pro normální činnost po výměně baterie
Dodržujte následující pokyny, abyste zabránili nehodám:
●Vždy pracujte se suchýma rukama.
Vlhkost může způsobit korozi baterie.
●Nedotýkejte se ani nehýbejte s jinými součástmi uvnitř dálkového ovládání.
●Neohýbejte žádný z kontaktů baterie.

6567-3. Údržba svépomocí
C-HR_OM_Europe_OM10528CZ
Kontrola a výměna pojistek
Vypněte spínač motoru.
Otevřete kryt pojistkové skříňky.
Motorový prostor: pojistková skříňka Typ A (je-li ve výbavě)
Při zatlačení 2 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 2 západky zajištěny.
Motorový prostor: pojistková skříňka Typ B
Při zatlačení 3 západek zvedněte
kryt nahoru.
Když zavíráte kryt, ujistěte se, že
jsou 3 západky zajištěny.
Pokud některá z elektrických součástí nefunguje, může mít pře-
pálenou pojistku. Pokud se tak stane, zkontrolujte a vyměňte po-
jistku, pokud je to potřeba.
1
2
